Ауди а2 предохранители
Audi A2 — экономный и экологичный автомобиль с алюминиевым кузовом. Выпускался в 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годах. В нашем материале вы сможете найти подробную схему реле и предохранителей Ауди а2.
Основной блок

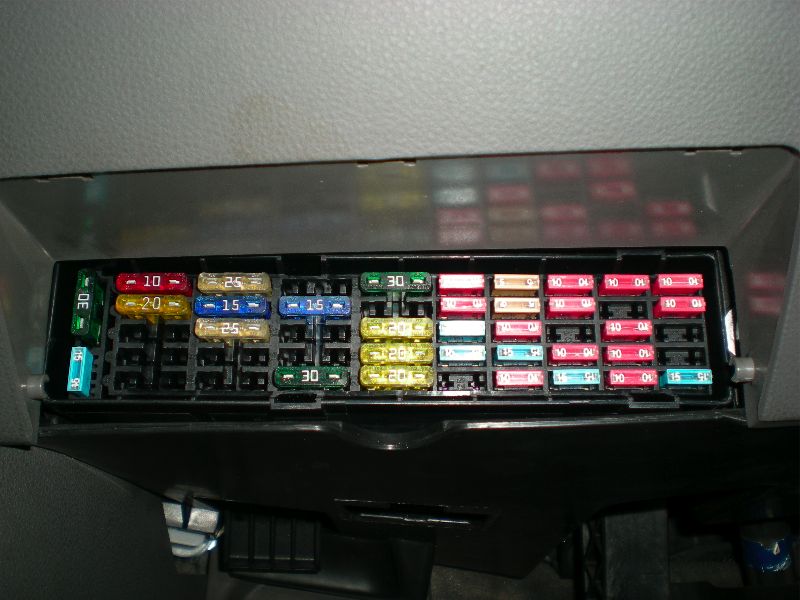

Главный блок предохранителей расположен в салоне на торпеде (панели) слева от руля, под переключателем.

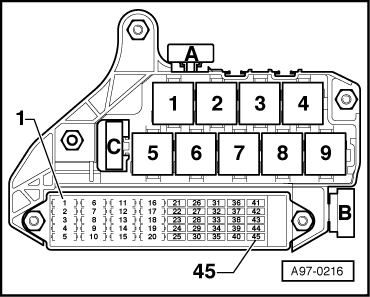

Полная схема
Таблица предохранителей
| № | Ампер | Назначение |
| 1 | 10А | Панель приборов |
| 2 | 20А | Радио |
| 3 | 20А | DC преобразователь |
| 4 | 20А | Вентилятор охлаждения |
| 5 | — | |
| 6 | 25А | Стеклоочиститель, омыватель |
| 7 | 15А | Аварийная сигнализация |
| 8 | 25А | Звуковой сигнал, люк на крыше |
| 9 | — | |
| 10 | — | |
| 11 | 20А | Розетка в багажнике |
| 12 | 15А | Розетка прикуривателя |
| 13 | 15А | Подогрев сидений |
| 14 | 20А | Дизельный подогреватель |
| 15 | 30А | Подогрев заднего стекла |
| 16 | 30А | Вентилятор печки, климат |
| 17 | — | — |
| 18 | 20А | Топливный насос |
| 19 | 20А | Подогрев лямда-зонд |
| 20 | 20А | Электрическое зажигание |
| 21 | 10А | Дальний свет правый |
| 22 | 10А | Дальний свет левый |
| 23 | 15А | Ближний свет правый, угол наклона фар |
| 24 | 15А | Ближний свет левый, угол наклона фар |
| 25 | 5А | Телефон, телематик |
| 26 | 5А | Габаритные огни правые |
| 27 | 5А | Габаритные огни левые |
| 28 | 10А | Диагностическое питание |
| 29 | 15А | Задние фары, 15 контакт диагностического разъема |
| 30 | 10А | Стоп-сигнал |
| 31 | 10А | Круиз-контроль, |
| 32 | 10А | Освещение номерного знака, бардачка |
| 33 | 5А | Обогрев форсунок омывателя |
| 34 | 10А | Сигналы поворота |
| 35 | 15А | Противотуманные фары |
| 36 | 10А | Освещение салона, отопитель, кондиционер |
| 37 | 10А | Навигационная система, парктроник |
| 38 | 10А | Спидометр, климат, парктроник |
| 39 | 10А | Блок управления дверьми. Правая сторона |
| 40 | 10А | Система курсовой устойчивости (ESP) |
| 41 | 10А | Блок управления дверьми. Левая сторона |
| 42 | 10А | Центральный замок, внутр. освещение. |
| 43 | 10А | Блок управления коробкой передач ASG |
| 44 | 10А | Блокировка ключа в замке зажигания, блок управления коробкой передач |
| 45 | 15А | Топливные форсунки двигателя |

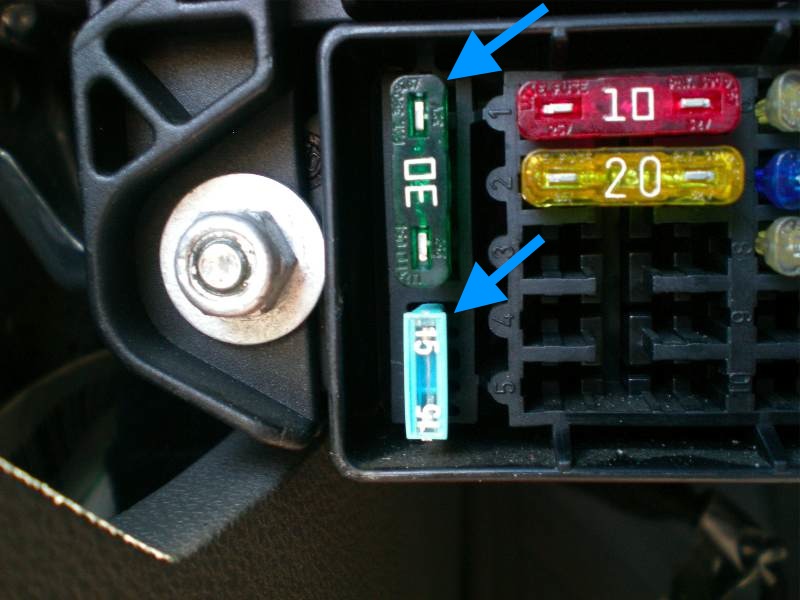

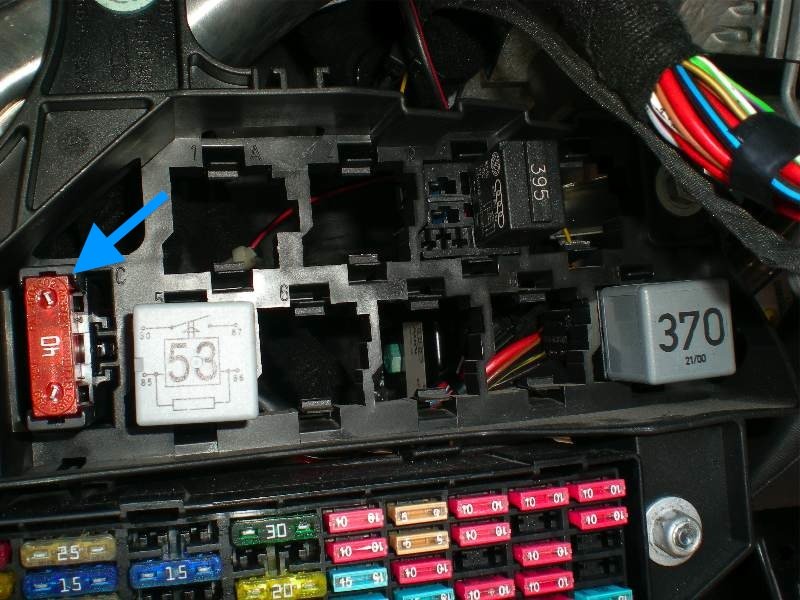

Обрати внимание, при проверке, на 2 дополнительных элемента сбоку от основного.

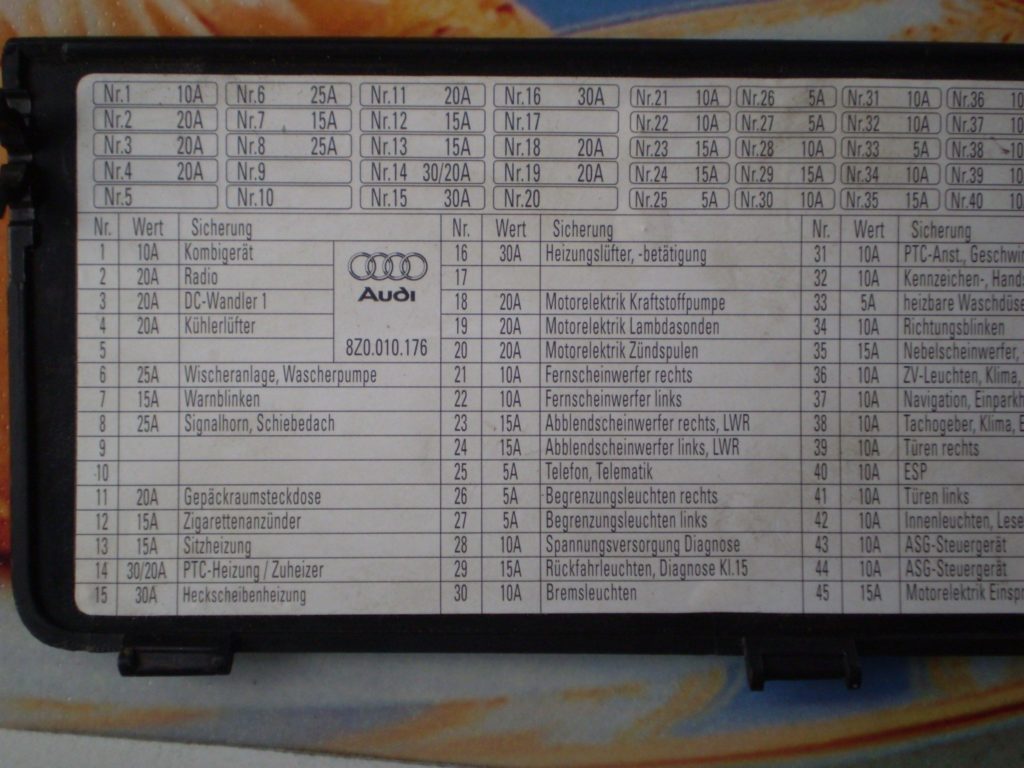

Точное описание Ваших предохранителей сверяйте с описанием на обратной стороне защитной крышке.
Дополнительные блоки

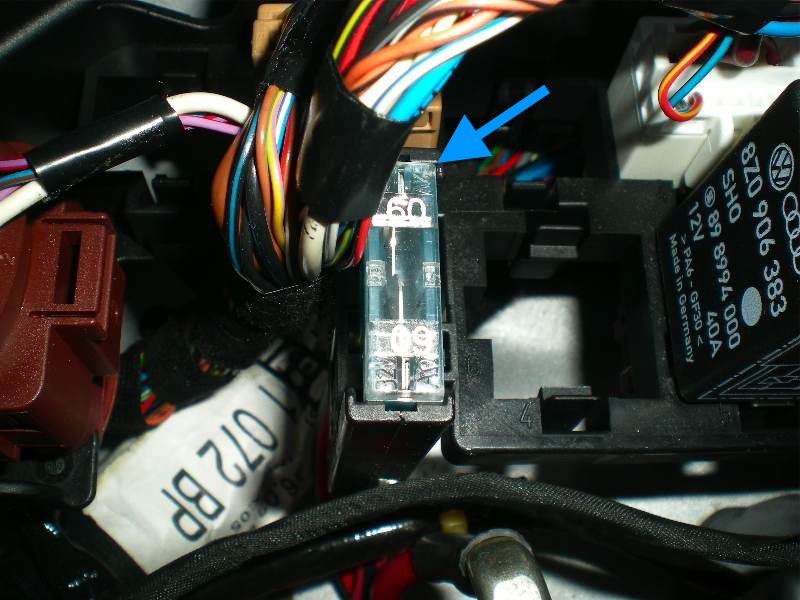

Коробка под ногами водителя
Для доступа откройте алюминиевую крышку под обшивкой. Тут расположены основные предохранители большой мощности:Блок управления ABS 60 А и Усилитель руля 80 А.

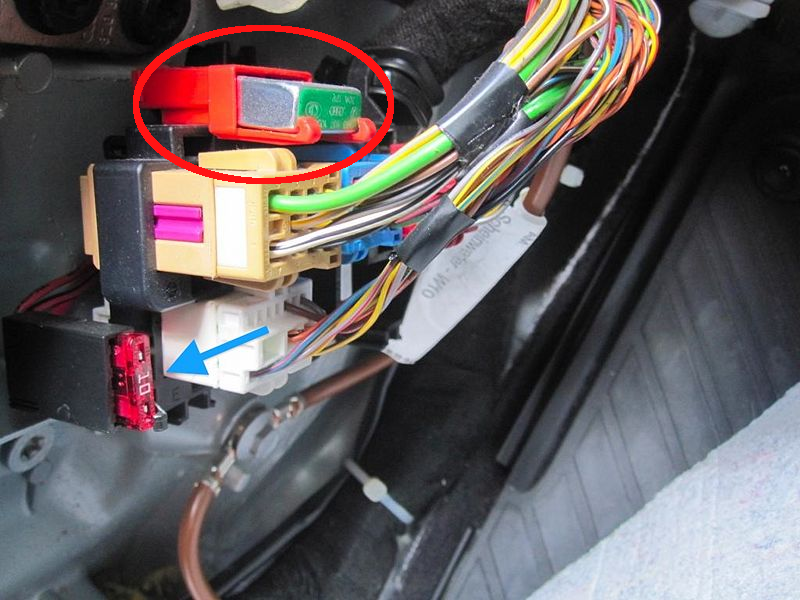

Блок на передней стойке
Для доступа снимите обшивку на стоке со стороны водителя. Предохранили вентилятора климат контроля, управления двери и электро сидений.
Дополнительная информация
Видео о том как открыть крышку для доступа к бензобаку для заправки в случает поломки клавиши открытия, которая находится в салоне.
Электросхема ауди а2
Более подробно про электро схему ауди а2 вы можете узнать, скачав книгу ремонту.
