Ауди а4 б7 предохранители и реле, схема, где находятся

Audi A4 B7 — третье поколение ауди а4. Выпускался в 2004, 2005, 2006 и 2007 годах. Это обновленная версия B6. В нашем материале представлены схемы блоков реле и предохранителей ауди а4 б7 с описанием назначения элементов. Отмечен предохранитель отвечающий за прикуриватель.

Описания предохранителей могут варьироваться в зависимости от года производства , комплектации и типа двигателя автомобиля. Актуальное назначение должно быть в Вашем руководстве по эксплуатации, а также на обратной стороне крышки блока предохранителей на торцевой стороне панели приборов.

Блоки предохранителей и реле в салоне

Основная плата с предохранителями ауди а4 б7

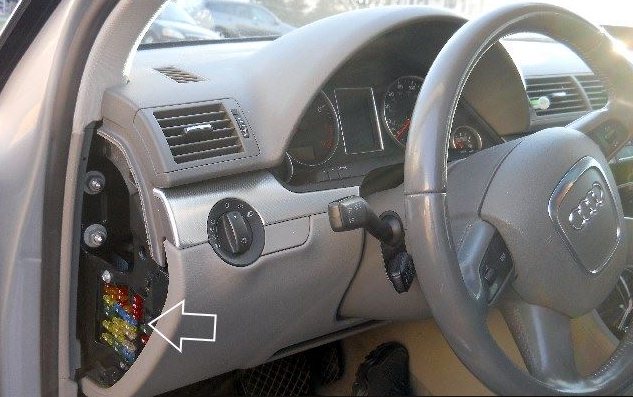

Расположен данный блок с левого торца панели приборов за пластиковой крышкой.

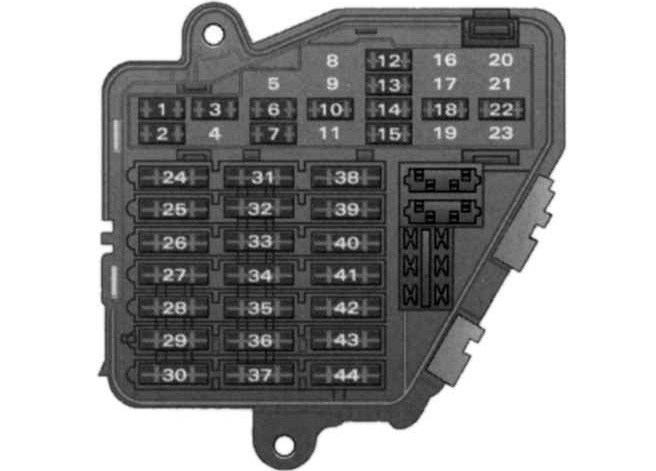

Схема

Расшифровка схемы

№	Назначение
1	10А кондиционер
2	5А фонари освещения пространства для ног
3	5А обуреваемые жиклеры стеклоомывателя
4	5А вентилятор системы охлаждения
5	10А телефон, сенсор уровня моторного масла, многофункциональные выключатели, обогрев задних сидений, штора заднего стекла, автоматическая коробка передач (кулиса переключения передач)
6	5А кондиционер (датчик оценки качества воздуха), датчик давления
7	10А электронная система динамической стабилизации (ESP), выключатель сигнала торможения, датчик педали сцепления, датчик угла поворота рулевого колеса
8	5А телефон
9	15А усилитель тормозного привода (вакуумный насос)
10	5А автоматический регулятор угла наклона фар. Adaptive light (поворотный свет) справа
И	отсутствует
12	10А диагностическая розетка
13	10А модуль рулевой колонки
14	10А фонари сигнала торможения
15	10А комбинация приборов, система навигации
16	5А устройство для открывания гаражных ворот
17	10А помощь при парковке, регулирование дорожного просвета, контроль давления воздуха в шинах, сенсор дождя/света
18	5А Адаптивный свет (поворотный свет) слева
19	15А противотуманный свет
20	отсутствует
21	отсутствует
22	15А дверь водителя/ переднего пассажира
23	15А задние двери
24	20А комфортабельное электрооборудование с центральным управлением
25	30А вентилятор отопителя
26	30А обогрев заднего стекла
27	30А розетка прицепа (блок управления)
28	20А топливный насос, дополнительный насос дизельного двигателя
29	отсутствует
30	20А подъемно-сдвижная панель крыши
31	15А автоматическая трансмиссия, диагностическая розетка, автоматически экранируемое внутреннее зеркало
32	20А штепсельная розетка прицепа
33	15А прикуриватель
34	15А отсутствует
35	20А розетка в багажнике
36	30А стеклоочиститель
37	30А насос стеклоомывателя и устройства чистки фар
38	15А комфортабельное электрооборудование с центральным управлением, отпирание багажника
39	20А радиосистема
40	25А звуковой сигнал
41	30А автономный отопитель
42	25А электронная система динамической стабилизации (ESP)
43	15А управление двигателем
44	35А обогрев сидений

За прикуриватель отвечает предохранитель номер 33 на 15А.

Блоки предохранителей и реле под приборной панелью

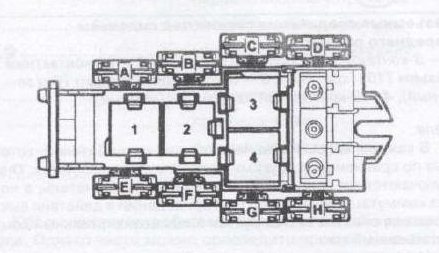

Схема 1 блока

Назначение

1
2
3
4	Блок управления 3 системы сигнализации такси-hands-free
A
B	Дополнительное оборудование
c
D
H	(50A) Антиблокировочная система тормозов(ABS)
G	(40A/60A) Блок управления 1 электродвигателем вентилятора системы охлаждения
F	(10A) Обслуживающие автомобили
E	Блок управления 2 электродвигателем вентилятора системы охлаждения — если установлен

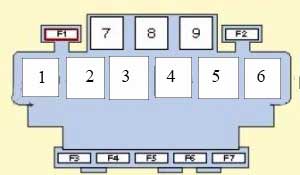

Схема 2 блока

Описание схемы предохранителей

1	Реле топливного насоса- бензин
2	Блок управления усилителем рулевого управления (Servotronic) (если установлен)
3	Реле звукового сигнала (двойная тональность)
4	Реле вакуумного насоса усилителя тормозов (если установлено)
5
6	Реле вспомогательных цепей зажигания
7
8
9
F1
F2	(10A) Тепловой предохранитель электропривода солнцезащитной шторки заднего стекла
F3
F4	(30A) Тепловой предохранитель электропривода задних стеклоподъёмников
F5	(10A) Электропривод сидений (регулировка поясничной опоры)
F6	(30A) Тепловой предохранитель электропривода передних стеклоподъемников
F7	(30A) Разъем электрооборудования прицепа

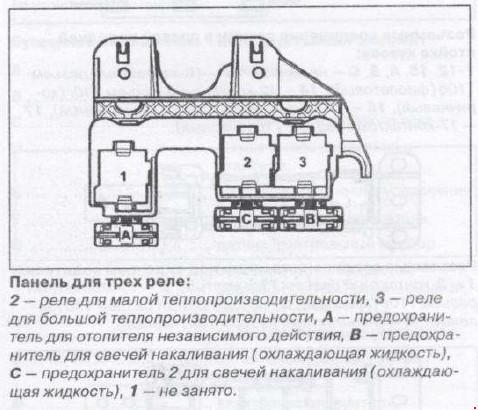

Схема 3 блока

Назначение

1	—
2	Реле 2 нагревателя охлаждающей жидкости — высокая мощность
3	Реле 1 нагревателя охлаждающей жидкости — низкая мощность
F1	(30А) Дополнительный отопитель – 2003 г
F2	(40A) Нагреватель охлаждающей жидкости
F3	(60A) Нагреватель охлаждающей жидкости

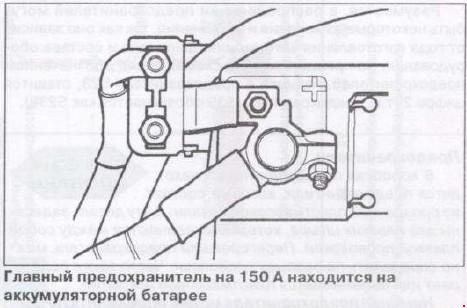

Блок в моторном отсеке audi a4 b7

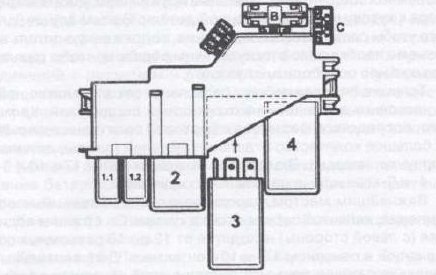

Общая схема

Данный блок находится под ECM/TCM (аккумуляторная секция). Возможны несколько вариантов расшифровки.

Описание для бензиновых двигателей

1	Реле нагревателя охлаждающей жидкости (V6)
2	Реле системы управления трансмиссией (Multitronic)
3	Реле насоса системы подачи воздуха на выпуск
4	Блок управления электродвигателем насоса системы охлаждения (AMM/BDV)
5	Реле выключателя запрещения запуска (если установлено)
F1	(15A) Система управления двигателем, выключатель стоп-сигналов (датчик положения педали тормоза)
F2	(40A) Электродвигатель насоса подачи воздуха на выпуск
F3	(15A) Система управления АКПП (6-ступенчатая АКПП/ Multitronic)

Описание для дизельных двигателей

1	Реле подкачивающего топливного насоса
2	Реле системы управления трансмиссией (Multitronic)
3	Реле свечей накаливания
4	Реле системы управления двигателем
5	Реле выключателя запрещения запуска/ реле фонаря заднего хода(Multitronic)
F1	(15A) Система управления двигателем, выключатель стоп -сигналов (датчик положения педали тормоза)
F2	(60A/80A) Свечи накаливания
F3	(15A) Система управления АКПП (6-ступенчатая АКПП/ Multitronic)
F4	(60A) Свечи накаливания
