Audi A6 C6 (4F) предохранители и реле
Третье поколение Audi А6 было представлено в 2004 году. Новый седан a6 является результатом эволюции предыдущей модели, поэтому размещение многих элементов у них совпадает. В данной статье представлен список предохранителей и реле ауди а6 с6 выпускавшихся в 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах.
Приведенный материал является универсальным и подходит для всех автомобилей на базе Audi A6 C6 — S6 — Allroad. Варианты расположения предохранителей зависят от комплектации и года выпуска автомобиля. Сверяйте с вашим описанием в инструкции к автомобилю.

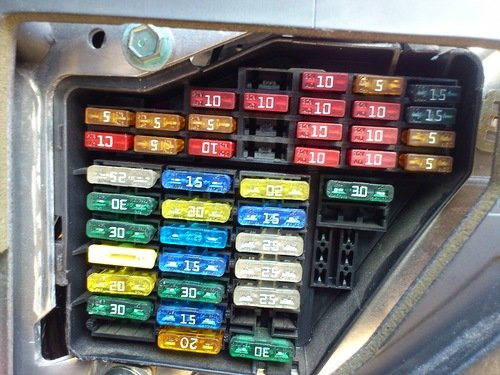

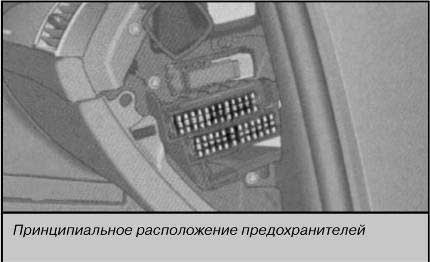

Блок предохранителей с левой стороны панели приборов

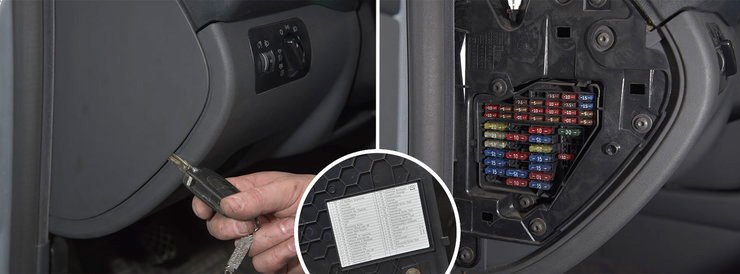

Расположен с левой стороны на панели приборов. Для доступа уберите защитную крышку.
Точное описание предохранителей сверяйте с представленным на обратной стороне защитной крышки.

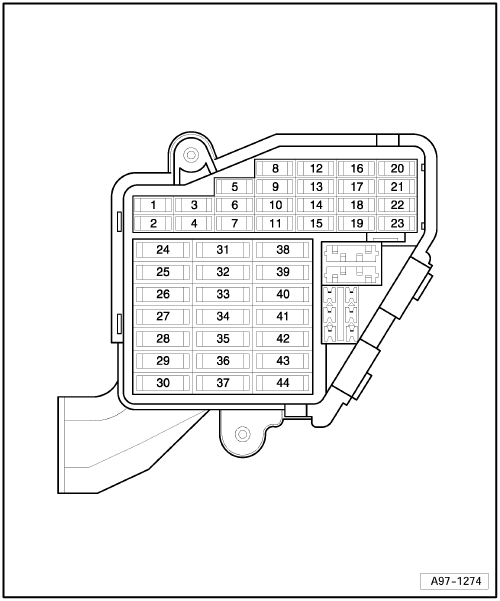

Схема
Описание
| 1 | Резервный |
| 2 | Резервный |
| 3 | 5A управление двигателем |
| 4 | 5A сенсор уровня масла |
| 5 | 5A кондиционер |
| 6 | 5A электронная система динамической стабилизации (ESP), сенсор сцепления |
| 7 | 5A штекер системы диагностики |
| 8 | 5A блок управления HomeLink |
| 9 | 5A автоматически экранируемое внутреннее зеркало заднего вида |
| 10 | 5A поддержание дистанции (adaptive cruise control) |
| 11 | 5A автономный отопитель |
| 12 | 10A штекер системы диагностики |
| 13 | 10A модуль переключателей рулевой колонки |
| 14 | 5A выключатель сигнала торможения |
| 15 | 10A комбинация приборов |
| 16 | 10A телефон, телематика, мобильный телефон |
| 17 | 10A электронная система динамической стабилизации (ESP) |
| 18 | 5A электроника левой фары |
| 19 | 5A сенсор дождя |
| 20 | 5A обогреваемые жиклеры стеклоомывателя |
| 21 | 5A антенный усилитель |
| 22 | отсутствует |
| 23 | 5A электромеханический стояночный тормоз |
| 24 | отсутствует |
| 25 | отсутствует |
| 26 | отсутствует |
| 27 | отсутствует |
| 28 | отсутствует |
| 29 | отсутствует |
| 30 | отсутствует |
| 31 | 15A выключатель фары заднего хода, трансмиссия multitronic, компонент двигателя |
| 32 | 30A интеллигентный модуль мощности водителя (освещение пространства для ног и передние фары, звуковой сигнал, стеклоочиститель, электрическая регулировка рулевой колонки) |
| 33 | 25A интеллигентный модуль мощности водителя (освещение слева) |
| 34 | 25A интеллигентный модуль мощности водителя (освещение справа) |
| 35 | 20A автономный отопитель |
| 36 | 30A устройство чистки фар |
| 37 | 25A электронная система динамической стабилизации (ESP) |
| 38 | 30A стеклоочиститель |
| 39 | 15A блок управления левой дверью |
| 40 | 25A звуковой сигнал / MMI-дисплей |
| 41 | 40A вентилятор отопителя |
| 42 | 30A блок управления электронным замком зажигания/ электрической регулировкой рулевой колонки |
| 43 | отсутствует |
| 44 | 15A блок управления advanced key / подушка безопасности |

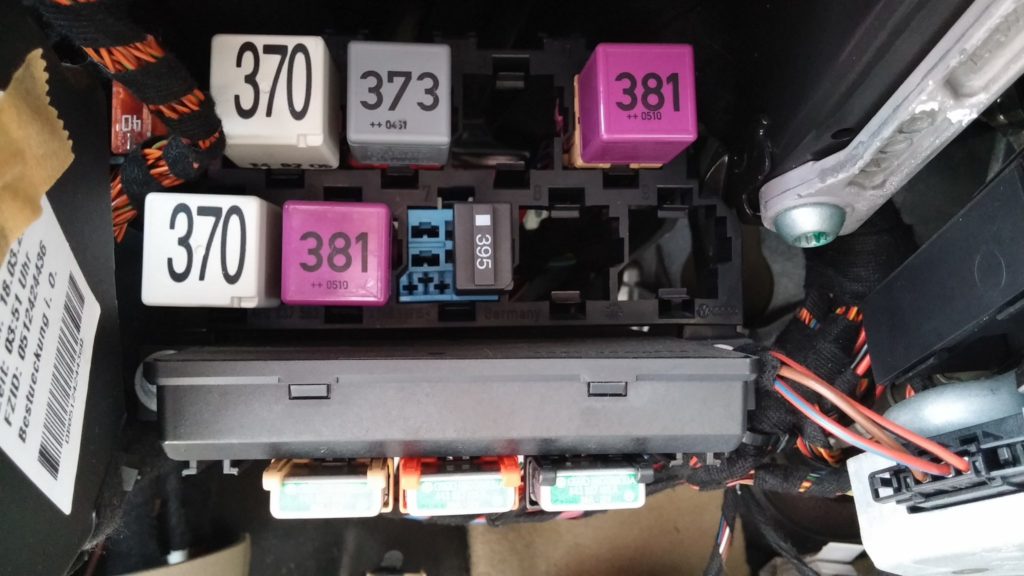

Кронштейн с реле в салоне автомобиля
Данный блок элементов располагается под приборной панелью, немного левее руля. Все элементы расположены на специально кронштейне держателе.

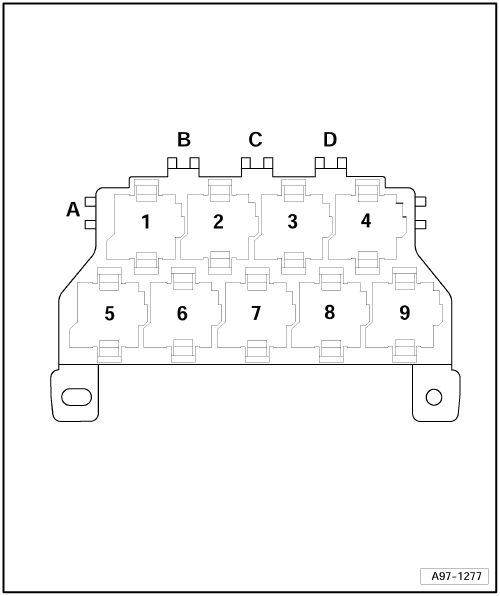

Схема
Обозначение
| A | Предохранитель блока управления ABS 1 -S123- (40A) |
| B | Резервный |
| C | Резервный |
| D | Резервный |
| 1 | Реле питания (клемма 15) -J329- |
| 2 | Реле омывателя фары -J39- |
| 3 | Резервный |
| 4 | Реле стартера -J53- |
| 5 | Реле питания (клемма 75x) -J694- (до 04.2005) |
| 6 | Реле стартера 2 -J695- |
| 7 | Реле сигнала -J4- |
| 7 | Реле электропитания (клемма 75x) -J694- (с 05.2005) |
| 8 | Резервный |
| 9 | Резервный |

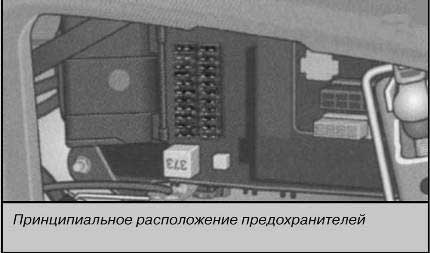

Блок предохранителей с правой стороны панели приборов
Находится соответственно с правой стороны приборной панели.
Таблица с назначением предохранителей
|
блок предохранителей (черный) |
|
| 1 | 5A телепаспорт (в некоторых экспортных странах) |
| 2 | 20A передний прикуриватель |
| 3 | 5A система контроля давления воздуха в шинах |
| 4 | отсутствует |
| 5 | 15A интеллигентный модуль мощности переднего пассажира (отпирание вещевого ящика) |
| 6 | 15A блок управления правой дверью |
| 7 | 20A сдвигаемая панель крыши |
| 8 | 10A органы управления кондиционером |
| 9 | 30A обогрев передних сидений |
| 10 | 5/10A коммуникация |
| 11 | 15A регулирование дорожного просвета |
| 12 | 5A коммуникация |
|
блок предохранителей (коричневый) |
|
| 1 | 20A топливный насос с электроприводом |
| 2 | 5A автомобильный телефон (Bluetooth) |
| 3 | отсутствует |
| 4 | отсутствует |
| 5 | 5A регулирование дорожного просвета |
| 6 | 5A кулиса переключения автоматической коробки передач/ выключатель сцепления |
| 7 | 5A помощь при парковке (acoustic parking system) |
| 8 | 5A блок управления Gateway |
| 9 | 5A автоматический регулятор угла наклона фар (вспомогательный свет фар), электроника правой фары |
| 10 | 5A подушка безопасности |
| 11 | 5A обогрев задних сидений |
| 12 | отсутствует |
За передний прикуриватель отвечает предохранить номер 2 в черном ряду в противном случае смотрите блок в багажном отделении.
Блок предохранителей и реле в багажном отделении ауди а6 с6
Данный блок находится слева под обшивкой, там где находится домкрат. Подробнее в видео.

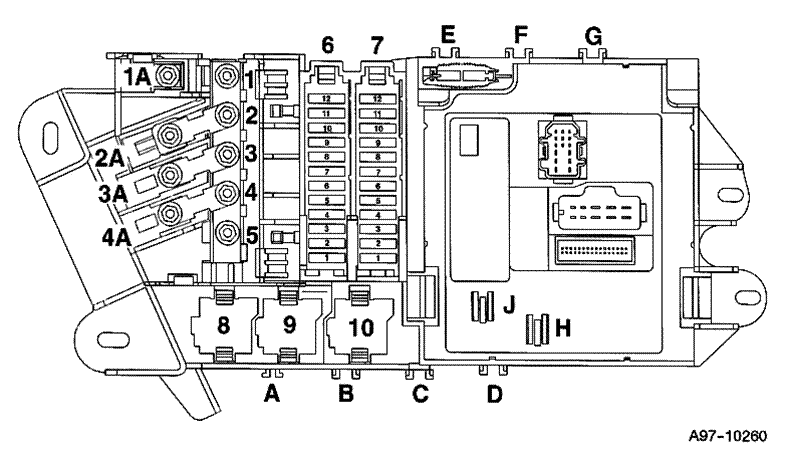

Общая схема
8 — Реле обогревателя заднего стекла, 9 — с 2006: Реле топливного насоса дополнительного отопителя, 10 — Реле топливного насоса.
Расшифровка
| № | Защищаемая цепь |
| Черный блок предохранителей | |
| 1 | 30A Digital/ Signal Processing (DSP)/ BOSE усилитель |
| 2 | 5A MMI, антенный усилитель |
| 3 | 30A Электромеханический стояночный тормоз, левый мотор |
| 4 | 30A Электромеханический стояночный тормоз, правый мотор |
| 5 | 20A Розетка в багажнике |
| 6 | 5A Аккумулятор — система распределения питания |
| 7 | 20A Блок интеллектуального распределения питания (свет справа) |
| 8 | 5A Блок интеллектуального распределения питания сзади |
| 9 | 30A Блок интеллектуального распределения питания сзади (свет слева) |
| 10 | 35A Стеклоподъемники (правая сторона автомобиля) |
| 11 | 5A Модели с левосторонним расположением органов рулевого управления: помощь при парковке. 20A Модели с правосторонним расположением органов рулевого управления: передний прикуриватель |
| 12 | 20A Задний прикуриватель |
| Коричневый блок предохранителей | |
| 1 | 5A Видеокамера парковки задним ходом |
| 2 | 30A Дверь багажника с электроприводом |
| 3 | 30A Дверь багажника с электроприводом |
| 4 | 20A Дверь багажника с электроприводом |
| 5 | 5A Антенный усилитель |
| 6 | 5A ТВ-тюнер |
| 7 | 5A Блок интеллектуального распределения питания (комфорт) |
| 8 | 20A Автономный отопитель |
| 9 | 5A Цифровой тюнер |
| 10 | 15A Блок управления тягово — сцепным устройством |
| 11 | 15A Тягово — сцепное устройство (левый фонарь) |
| 12 | 15A Тягово — сцепное устройство (правый фонарь) |
Дополнительная информация
Видео о том как попасть к кронштейну с реле в салоне ауди:
У нас на канале также есть видео по этой теме.
Книга по ремонту и обслуживанию
Если Вам нужно больше информации, скачайте книгу по ремонту и эксплуатации ауди а6 с6 в формате pdf. Обращаем внимание, занимает более 200 мб.
