Блоки предохранителей на ситроен с элизе, схема, где находятся

Citroen C-Elysee официально поставлялся в Россию в 2012, 2013, 2014, 2015, 2016 и 2017 годах. Производится по настоящее время. Мы покажем описание блоков предохранителей ситроен с элизе, отметим предохранитель отвечающий за прикуриватель и добавим ссылку на скачивание инструкции по эксплуатации.

Блок предохранителей в салоне ситроен с элизе

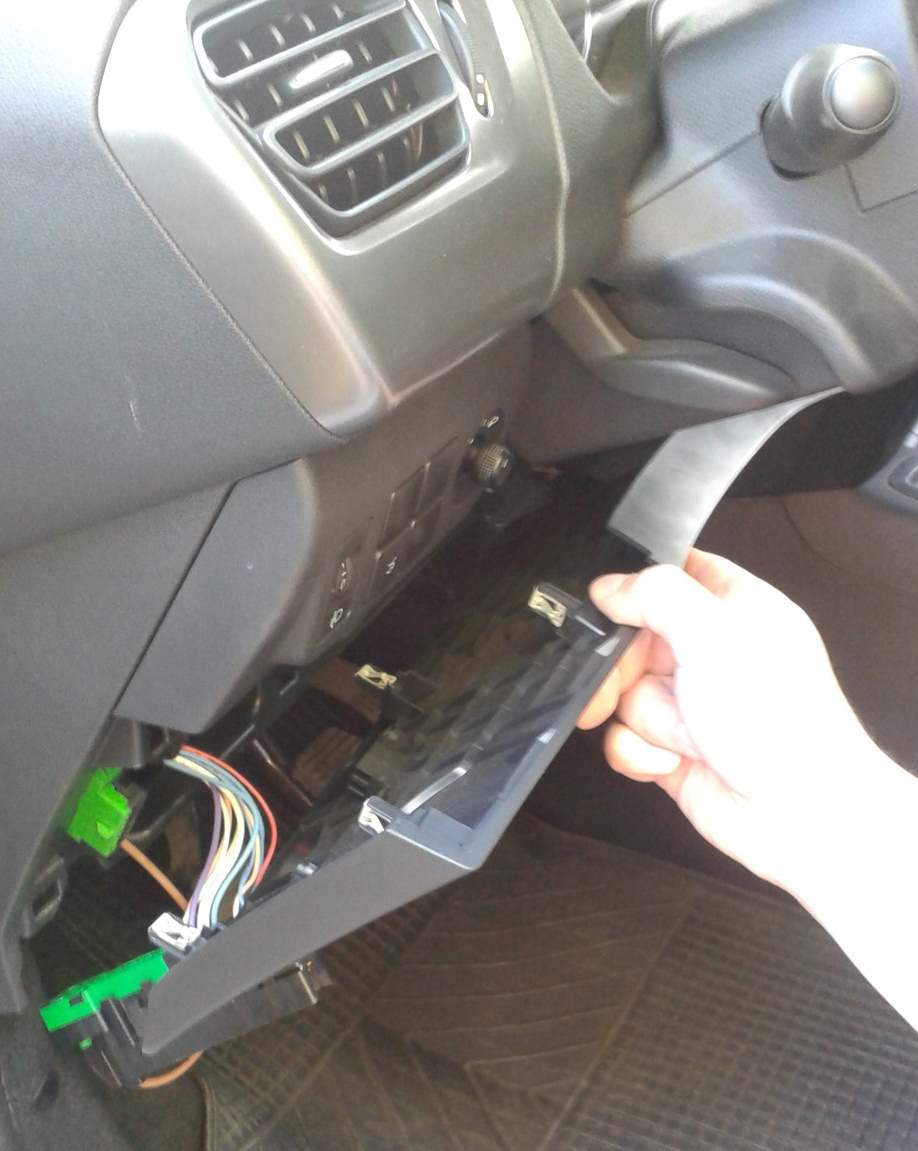

Он расположен под панелью приборов (с левой стороны).

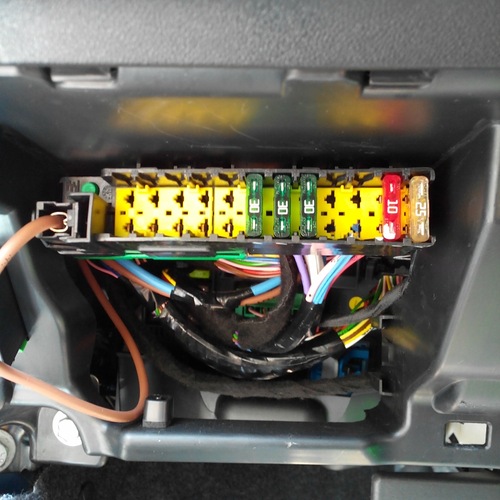

Сразу вы увидите первый элемент, основной находится под ним.

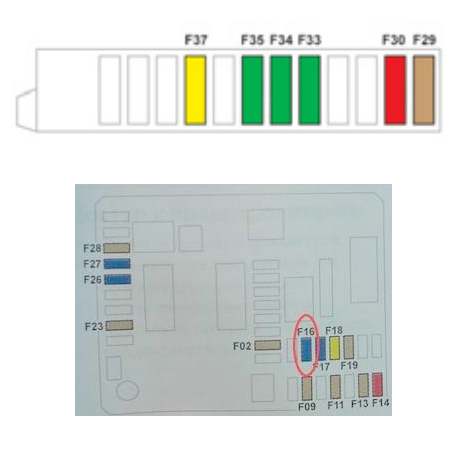

Общая схема

Описание 2 блока

F02	5А	Регулировка угла наклона фар, диагностический разъем, панель кондиционера.
F09	5А	Охранная сигнализация (послепродажная установка).
F11	5А	Дополнительный подогрев.
F13	5А	Система помощи при парковке, система помощи при парковке (послепродажная установка).
F14	10А	Панель кондиционера.
F16	15А	Прикуриватель, розетка 12 В.
F17	15А	Автомагнитола штатная, автомагнитола (нештатная установка).
F18	20А	Автомагнитола/Bluetooth, автомагнитола (послепродажная установка).
F19	5А	Монохромный дисплей С.
F23	5А	Плафоны, индивидуальные плафоны.
F26	15А	Звуковой сигнал.
F27	15А	Насос стеклоомывателя.
F28	5А	Замок зажигания с блокировкой рулевой колонки.

За прикуриватель отвечает предохранитель 16 на 15А.

Описание 1 блока

F29	25 А	Обогрев заднего стекла.
F30	10 А	Обогрев наружных зеркал.
F31	—	Не используется.
F32	—	Не используется.
F33	30 А	Передние стеклоподъемники.
F34	30 А	Задние стеклоподъемники.
F35	30 А	Подогрев передних сидений.
F36	—	Не используется.
F37	20 А	Коммутационный блок прицепа.

Предохранители под капотом

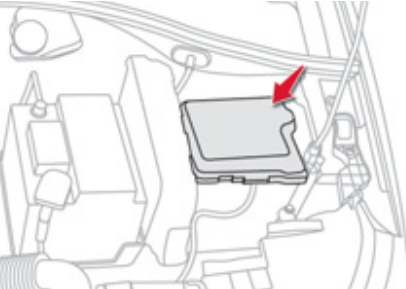

Этот блок предохранителей расположен в моторном отсеке возле аккумуляторной батареи (с левой стороны).

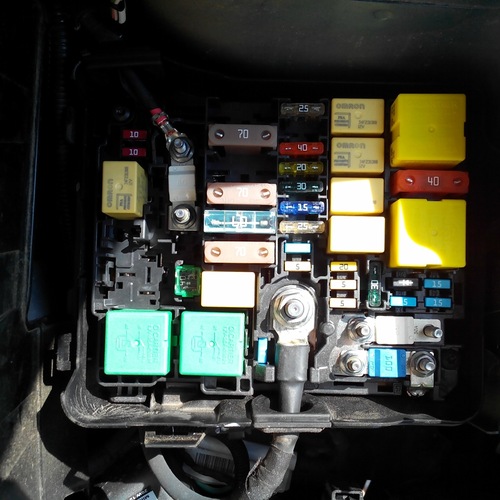

Выглядит он примерно так.

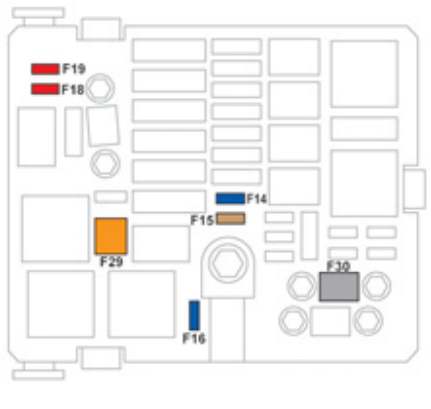

Схема

Обозначение

F14	15 А	Обогрев ветрового стекла снизу.
F15	5 А	Компрессор кондиционера.
F16	15 А	Противотуманные фары.
F18	10 А	Правая фара дальнего света.
F19	10 А	Левая фара дальнего света.
F29	40 А	Мотор очистителя ветрового стекла.
F30	80 А	Свечи накаливания
