Бмв е90 — предохранители и блоки реле
BMW E90 — автомобильная платформа, на которой построено пятое поколение 3-ей серии БМВ. Начало выпуска седана е90 — 2005 год. Универсал (E91), купе (E92) и кабриолет (E93) были запущены в производство в конце 2006 года. Выпуск продолжался в 2007, 2008, 2009, 2010, 2011, 2012 и 2013 году. За это время автомобиль прошел одни рестайлинг. Мы представляем общую информацию о предохранителях бмв е90 для выше перечисленных моделей.
На разных моделях, список расположения предохранителей может немного отличаться, мы представляем схемы самых распространенных модификаций BMW 3-series.
Блок предохранителей бмв е90

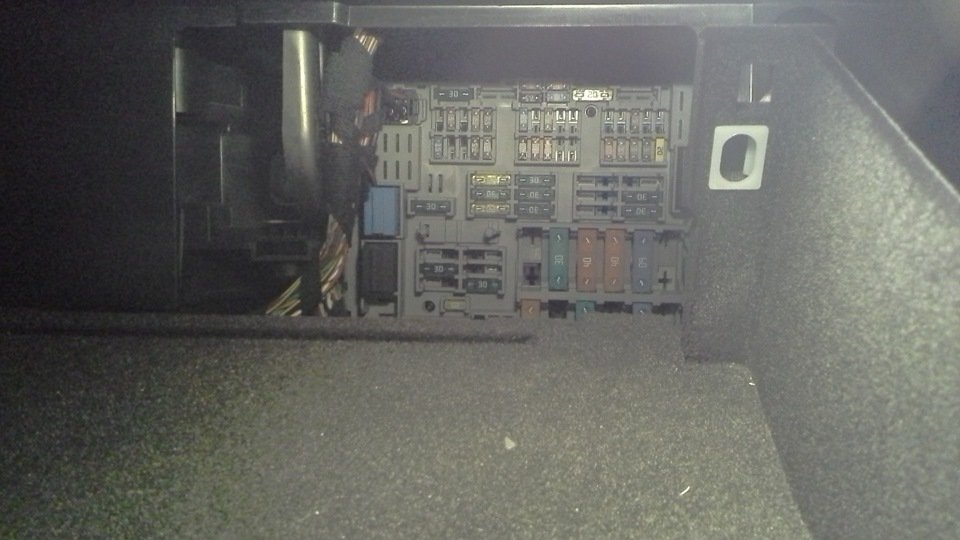

Он находится в бардачке (еще его называют вещевой ящик). Для доступа окрутите два фиксатора и снимите защитную крышку. Если с этим возникли затруднение, посмотрите видео в конце статьи.

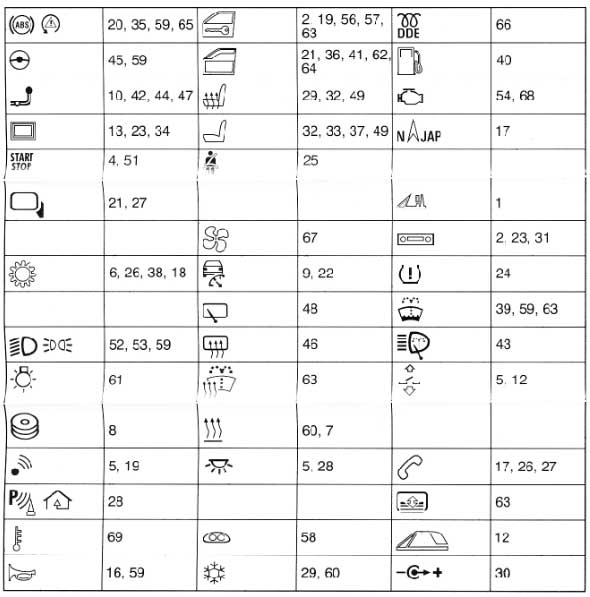

На обратной стороне защитной крышке должна находится брошюра с Вашим расположением предохранителей и реле. Выглядит она примерно так.

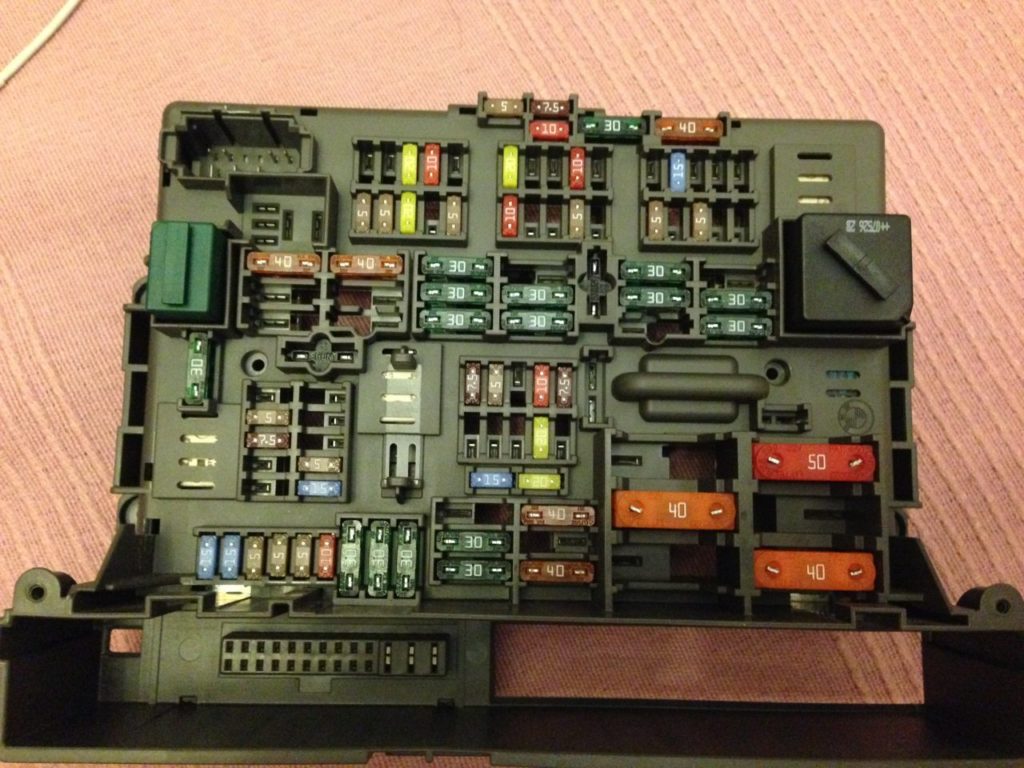

Реальное фото блока

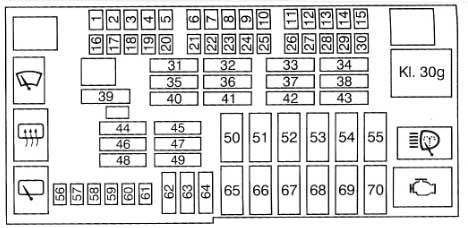

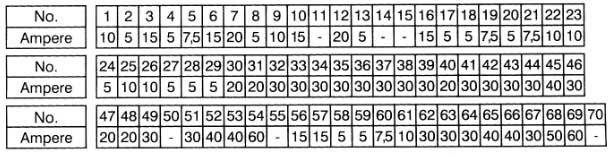

Вариант 1
Описание
| 1 | Реле электродвигателя очистителя лобового стекла |
| 2 | Реле обогревателя заднего стекла |
| 3 | Реле очистителя заднего стекла |
| 4 | |
| 5 | Реле насоса омывателя фар |
| 6 | Реле насоса системы подачи воздуха на выпуск |
| F1 | (15А) ^08/05: Электронный блок управления КПП |
| F2 | (5A) Блок управления выбором антенны |
| F3 | — |
| F4 | (5A) Блок управления замком зажигания |
| F5 | (7,5A) |
| F6 | (15A) Электронный блок управления КПП |
| F7 | (20A) Блок управления дополнительным отопителем |
| F8 | (5A) |
| F9 | (10A) Блок управления поддержанием дистанции(круиз-контроль) |
| F10 | (15A) Блок управления механизмом складывания буксировочного устройства |
| F11 | (10А) Аудиосистема |
| F12 | (20A) |
| F13 | (5A) |
| F14 | — |
| F15 | — |
| F16 | (15A) Звуковые сигналы |
| F17 | — |
| F18 | (5A) CD-чейнджер |
| F19 | (7,5A) |
| F20 | (5A) |
| F21 | (7,5A) |
| F22 | (10A) Блок управления поддержанием дистанции (круиз-контроль) |
| F23 | (10A) |
| F24 | (5A) Блок управления системы контроля давления в шинах |
| F25 | (10A) |
| F26 | (10A) Телематика бмв е90 |
| F27 | (5A) |
| F28 | (5A) |
| F29 | (5A) |
| F30 | (20A) Предохранитель прикуривателя BMW 3 E90 |
| F31 | (30A) 08/05: Система ABS |
| F32 | (30A) |
| F33 | (30А) Электропривод передних сидений |
| F34 | (30А) Усилитель выходного сигнала аудиосистемы |
| F35 | (20А) 08/05: Управление двигателем |
| F36 | (30А) |
| F37 | (30А) Электропривод передних сидений |
| F38 | (30А) |
| F39 | (30А) Очиститель лобового стекла |
| F40 | (20А) |
| F41 | (30А) |
| F42 | (30А) |
| F43 | (30А) Омыватели фар |
| F44 | (30А) Блок управления электрооборудованием прицепа |
| F45 | (20А) |
| F46 | (30А) Обогреватель заднего стекла |
| F47 | (20А) |
| F48 | — |
| F49 | (30А) Подогреватель передних сидений |
| F50 | (40А) |
| F51 | (50А) Блок управления замком зажигания |
| F52 | (50А) |
| F53 | (50А) |
| F54 | (60А) Управление двигателем |
| F55 | — |
| F56 | (15А) Центральный замок бмв е90 |
| F57 | (15А) Центральный замок |
| F58 | (5А) |
| F59 | (5А) Блок управления электрооборудованием рулевой колонки |
| F60 | (7,5А) Электронный блок управления кондиционером |
| F61 | (10А) |
| F62 | (30А) Электропривод задних стеклоподъемников |
| F63 | (30А) |
| F64 | (30А) Электропривод задних стеклоподъемников |
| F65 | (40А) Систeмa ABS |
| F66 | (50А) |
| F67 | (50А)Блок управления электродвигателем вентилятора кондиционера/отопителя |
| F68 | — |
| F69 | (50А) Электродвигатель вентилятора системы охлаждения |
| F70 | — |

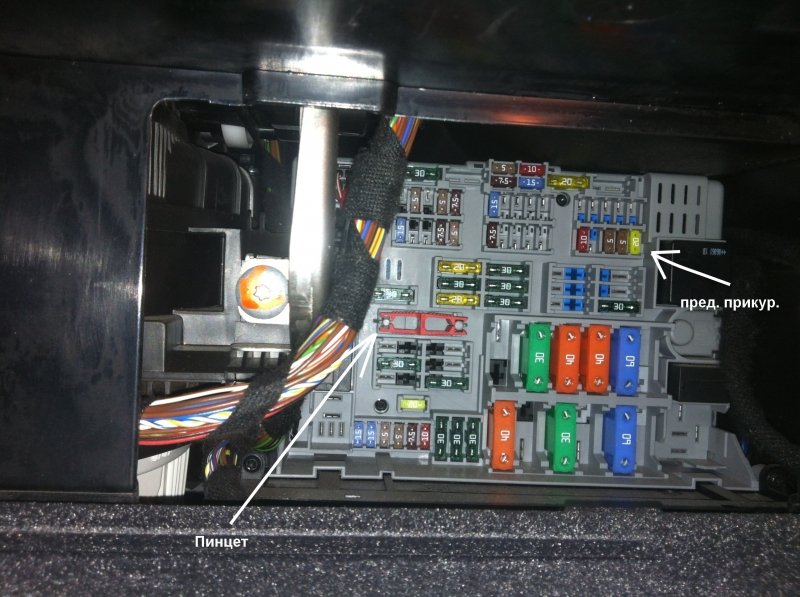

Отдельно выделим предохранитель прикуривателя.

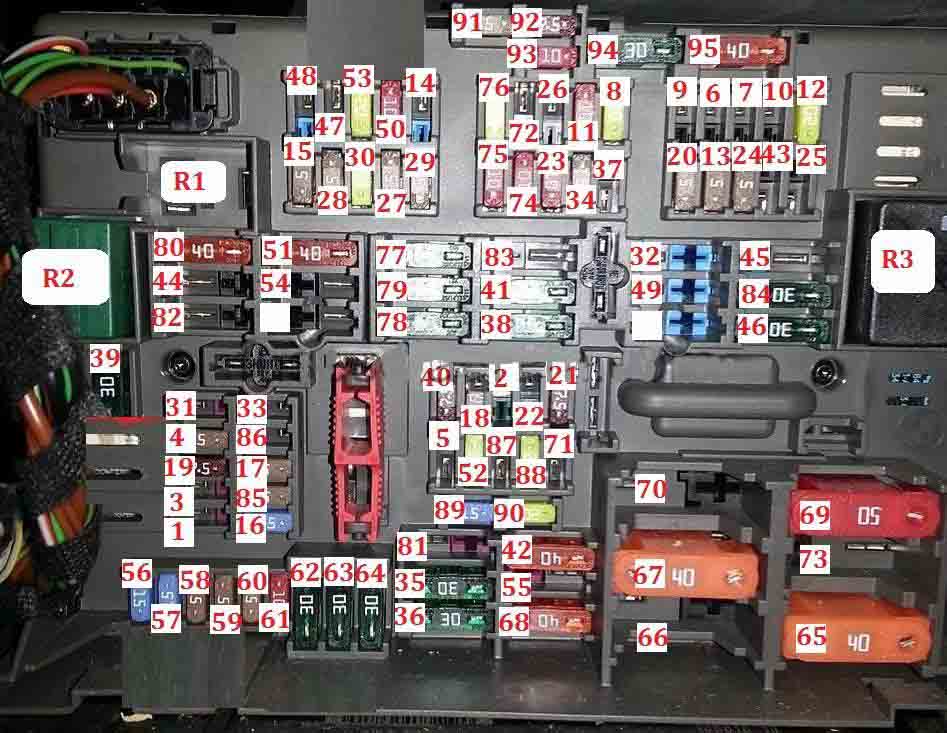

Вариант 2
(рестайлинговая модель)
Обозначение
| 1 | Реле очистителя заднего стекла |
| 2 | Реле электродвигателя очистителя лобового стекла |
| 3 | |
| F1 | (10A) Блок управления приводом дуги безопасности |
| F2 | (5A) |
| F3 | — |
| F4 | (5A) Блок управления замком зажигания |
| F5 | (20A) Топливный насос |
| F6 | (15А) 08/07: Электронный блок управления КПП |
| F7 | (20A) Блок управления дополнительным отопителем |
| F8 | (20A) Усилитель выходного сигнала аудиосистемы |
| F9 | (10A) Блок управления поддержанием дистанции (круиз-контроль) |
| F10 | (15A) Блок управления механизмом складывания буксировочного устройства |
| F11 | (10A) ^08/07 Аудиосистема |
| F12 | (20A) |
| F13 | (5A) Блок управления системы контроля давления в шинах |
| F14 | — |
| F15 | (5A) Датчик чистоты воздуха (система кондиционирования) |
| F16 | (15A) ^08/07 Звуковые сигналы |
| F17 | (10A) |
| F18 | (5A) Блок управления выбором антенны |
| F19 | (7,5А) Противоугонная система |
| F20 | (5A) |
| F21 | (7,5A) |
| F22 | (10A) Блок управления поддержанием дистанции(круиз-контроль) |
| F23 | (10A) |
| F24 | (5A) Блок управления системы контроля давления в шинах |
| F25 | (10A) Блок контроля ремней безопасности |
| F26 | (10А) Тематика |
| F27 | (5A) |
| F28 | (5A) |
| F29 | (5A) Подогреватель сидений |
| F30 | (20A) Прикуриватель |
| F31 | (20A) Мультимедийный блок управления |
| F32 | (30A) Блок управления электроприводом левого переднего сиденья |
| F33 | (5A) |
| F34 | (5A) CD-чейнджер |
| F35 | (30A) Система ABS |
| F36 | (30A) |
| F37 | (10A) |
| F38 | (30A) |
| F39 | (30A) |
| F40 | (7.5A) |
| F41 | (30A) |
| F42 | (40A) |
| F43 | (30A) Омыватели фар |
| F44 | (30A) Блок управления электрооборудованием прицепа |
| F45 | (40A) |
| F46 | (30A) Обогреватель заднего стекла |
| F47 | (20A) Разъем электрооборудования прицепа |
| F48 | — |
| F49 | (30А) 08/07:Блок управления электроприводом правого переднего сиденья |
| F50 | (10A) Электронный блок управления двигателем |
| F51 | (50A) Блок управления замком зажигания |
| F52 | (20A) |
| F53 | (20A) |
| F54 | (30А) Блок управления электрооборудованием прицепа |
| F55 | — |
| F56 | (15A) Центральный замок |
| F57 | (15A) Центральный замок |
| F58 | (5A) |
| F59 | (5A) Блок управления электрооборудованием рулевой колонки |
| F60 | (7,5А) Электронный Блок управления кондиционером |
| F61 | (10A) |
| F62 | (30A) Электропривод задних стеклоподъемников |
| F63 | (30A) |
| F64 | (30A) Электропривод задних стеклоподъемников |
| F65 | (40A) Система ABS |
| F66 | (50A) |
| F67 | (30А) Блок управления электродвигателем вентилятора кондиционера/отопителя |
| F68 | (40A) |
| F69 | (50A) Электродвигатель вентилятора системы охлаждения |
| F70 | — |
| F71 | (20А )Разъем электрооборудования прицепа |
| F72 | — |
| F73 | — |
| F74 | (10A) |
| F75 | (10A) |
| F76 | (20A/30A) |
| F77 | (30A) |
| F78 | (30A) |
| F79 | (30A) |
| F80 | — |
| F81 | (30A) Блок управления электрооборудованием прицепа |
| F82 | — |
| F83 | — |
| F84 | (30A) Омыватели фар |
| F85 | — |
| F86 | — |
| F87 | — |
| F88 | (20A)^08/07:Управление двигателем |
| F89 | Запасной |
| F90 | Запасной |
| F91 | Запасной |
| F92 | Запасной |
| F93 | Запасной |
| F94 | Запасной |
| F95 | Запасной |
За прикуриватель отвечает предохранитель номер 30 на 20А.
Дополнительная информация
В данном видео, можете посмотреть как добраться к блоку предохранителей и пример восстановления работоспособности центрального замка в бмв е90.
Руководство по обслуживанию и эксплуатации
Хотите узнать больше информации о bmw e90, изучите руководств по эксплуатации: «скачать»
