Chery Tiggo 8 Pro предохранители и реле
Chery Tiggo 8 Pro — 7-местный средне размерный кроссовер который выпускался в 2018, 2019, 2020, 2021, 2022, 2023, 2024 году. За это время модель прошла рестайлинг. В Китае продаётся как Tiggo 8 Plus. В данной публикации мы представим описание предохранителей и реле Чери Тиго 8 со схемами блоков и местами их расположения. Покажем предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Блок в салоне

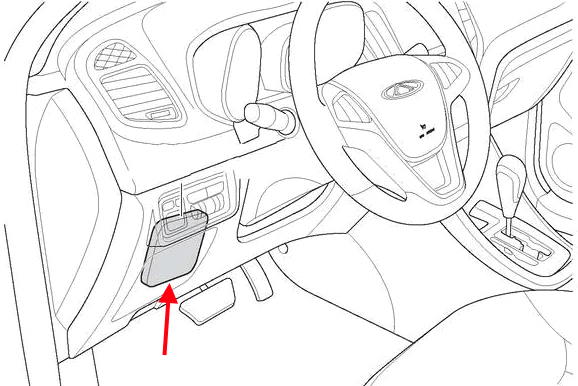

В салоне автомобиля блок с предохранителями и реле находится в нижней части панели приборов за пластиковой защитной крышкой.

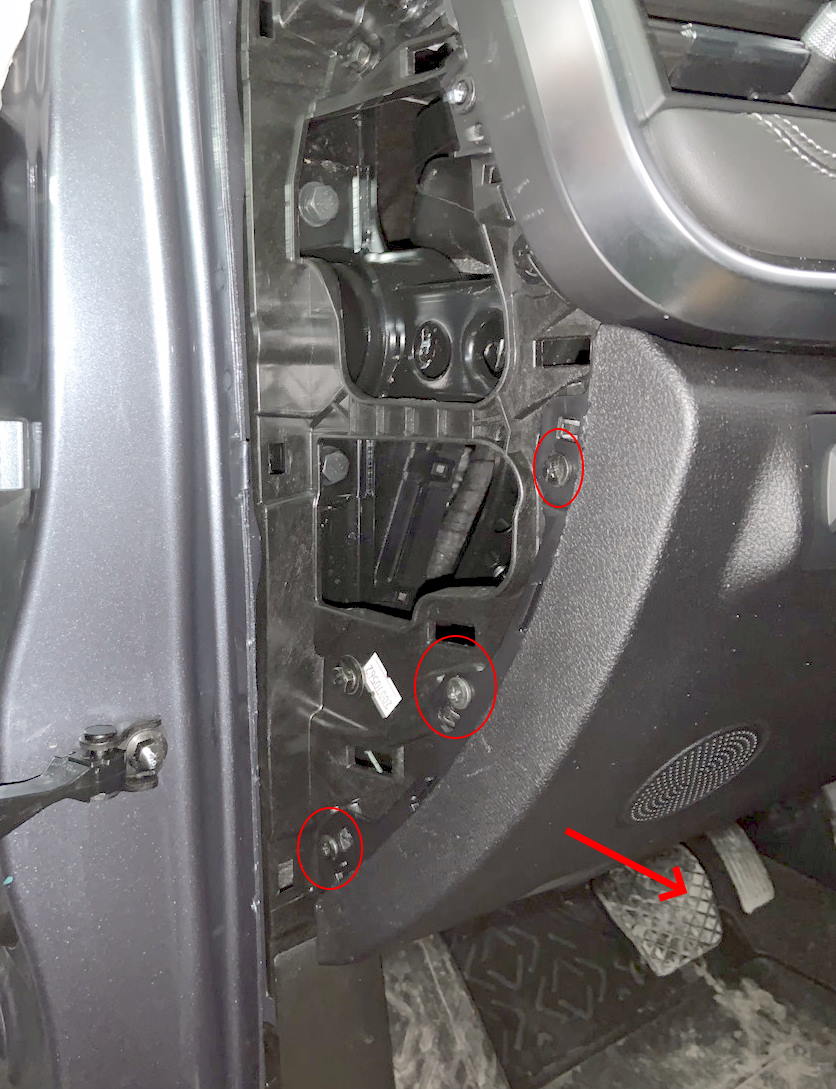

Что бы получить к нему доступ, надо снять уплотнитель дверной около панели. Далее убрать крышка с левого торца панели приборов. В отверстие под отвёртку подцепляем и снимаем крышку. Откручиваем 3 винта отвёрткой под крест. Потом с права тянем большую накладку под рулевой колонкой, а слева выводим из зацепов. Собираем в обратной последовательности. Не забываем отключить 2 разъёма ,один на динамик другой на кнопки.

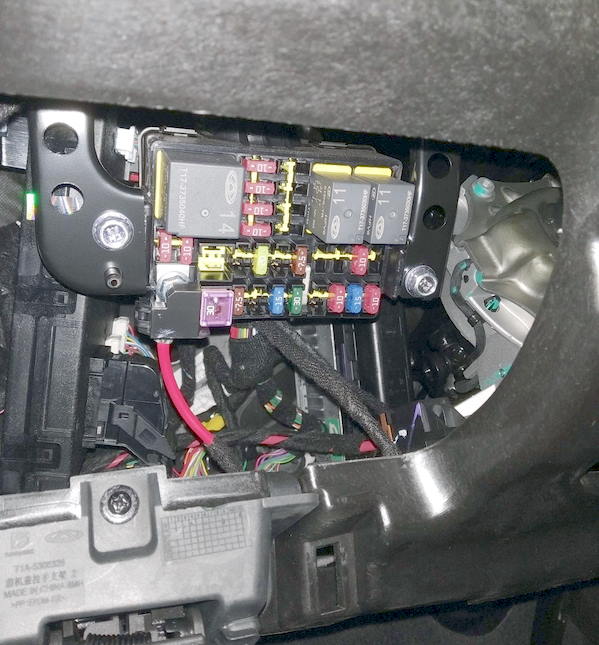

Сам блок будет выглядеть примерно вот так.

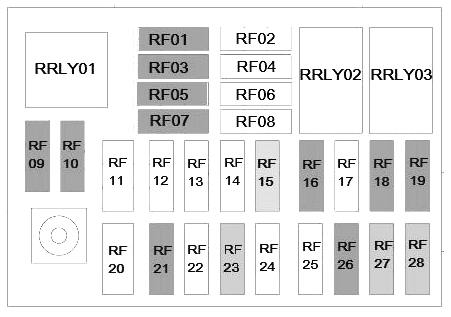

Схема
Описание
| RF01 | Блок комфорта, блок управление панелью / комбинацией приборов, Иммобилайзер (BCM & ICM & IMMO) |
| RF02 | Резерв |
| RF03 | Датчик угла поворота рулевого колеса, EPS (EPS & SAM) |
| RF04 | Пусто либо в некоторых комплектациях -Система кругового обзора на 360 градусов, система контроля слепых зон, мультимедийная система, Радар системы предупреждения о приближении к движущимся впереди автомобилям (AVM & BSD & MPC & MRR) |
| RF05 | Подушки безопасности, блок управления системой (AIR BAG) |
| RF06 | Резерв |
| RF07 | Панель управления кондиционером, панель управления головным устройством, питание переключателя регулировки фар, переключателя управления ESP (SEE NOTE) |
| RF08 | Подсветка дверей, панорамный контроллер, датчик удара, камера и порт для зарядки видеорегистратора |
| RF09 | Магнитола, блок управления головным устройством, панель управления кондиционером и печкой (RADIO & AC & T-BOX) |
| RF10 | Блок управления передней панели, датчик дождя (ICM& Rain Sensor) |
| RF11 | Резерв |
| RF12 | Резерв |
| RF13 | Блок управления трансмиссией (вариатор CVT25) |
| RF14 | Резерв |
| RF15 | Люк, Регулятор громкости, Подсветка клавиш, Модуль монитора, Катушка реле обогрева (DIAGNOSIS & VTM & KEYIN & EPB SW) |
| RF16 | Блок зарядки ЮСБ, usb порт (USB POWER) |
| RF17 | Резерв |
| RF18 | Обогрев боковых зеркал заднего вида с электроприводом (левое и правое), Обратная связь работы системы обогрева / подогрева заднего стекла (MIRROR HEATER) |
| RF19 | Система доступа и запуска двигателя без ключа PEPS, система полного привода, блок управления двигателем ECU и система старт-стоп DC-DC (ISS) (PEPS&DC(ISS)) |
| RF20 | Регулировка сиденья, электропривод (SEAT ADJ) |
| RF21 | Цепь AM2 при пуске двигателя (на авто без системы бесключевого доступа PEPS) (IGN SW2) |
| RF22 | Пусто либо зажигание положение 1 (IGN SW1) |
| RF23 | Резерв |
| RF24 | Обогрев заднего стекла, реле 03 (DEFROST) |
| RF25 | Резерв |
| RF26 | Блок упр. головным устр., э/привод регулировки зеркала, блок BCM, (RADIO & BCM & MIRROR ADJ) |
| RF27 | 15A Прикуриватель (CIGAR LIGHT) |
| RF28 | Огни заднего хода (Reverse Lamp) |
| Реле | |
| RRLY 01 | Резерв |
| RRLY 02 | Фонарь заднего хода для ISS (Reverse Lamp for ISS) |
| RRLY 03 | Реле обогрева заднего стекла (DEFROST) |
За прикуриватель отвечает предохранитель 27 на 15А.
Блок под капотом
Под капотом главный блок с предохранителями и реле расположен с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.

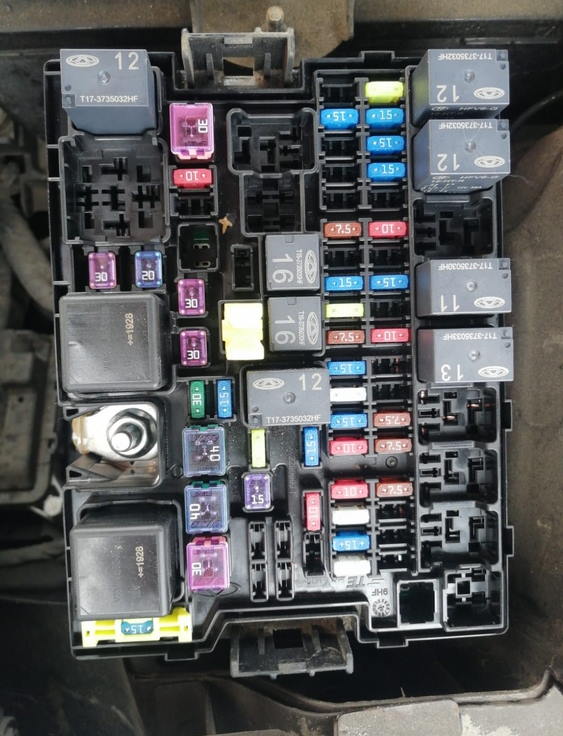

Фото пример

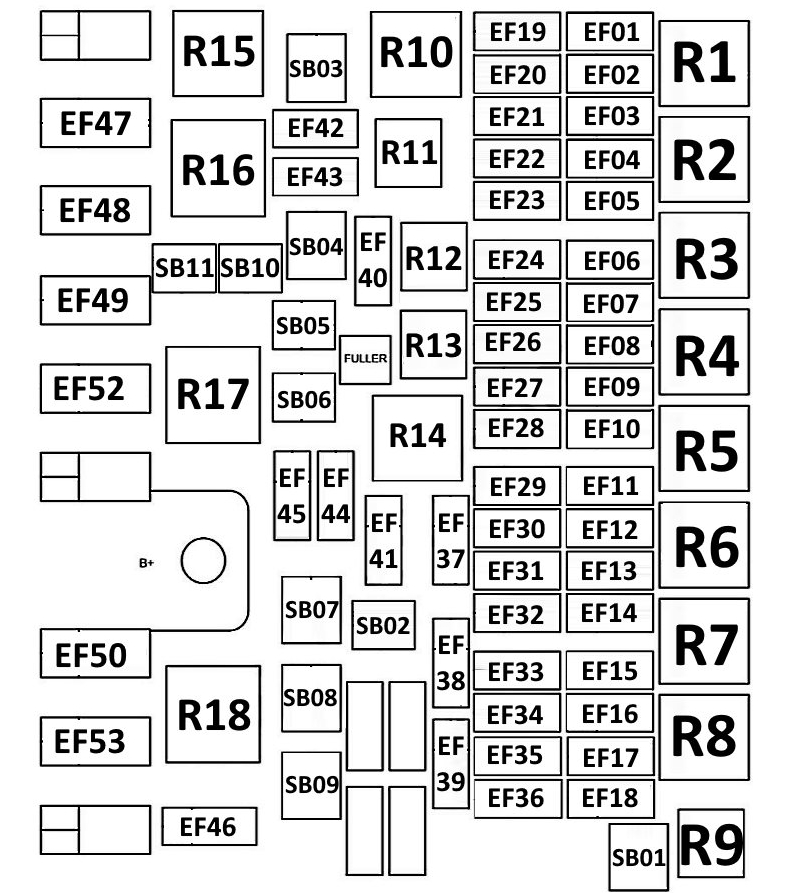

Схема
Обозначение
| SB01 | 30A ISS 1 |
| SB02 | 15A ACC (вспомогательное) |
| SB03 | 30A Start control (контроль пуска) |
| SB04 | 30A Запасной |
| SB05 | 30A Модуль управления кузовным электрооборудованием 2 |
| SB06 | 30A Модуль управления кузовным электрооборудованием 1 |
| SB07 | 40A Электронный контроль устойчивости и антиблокировочная тормозная система |
| SB08 | 40A Электронный контроль устойчивости (ЭЛЕКТРОННЫЙ СТОЯНОЧНЫЙ ТОРМОЗ) |
| SB09 | 30A DCT (Dual Clutch Transmission; «коробка передач с двойным сцеплением») |
| SB10 | 20A PLG |
| SB11 | 30A Регулировка сидений |
| EF01 | 20A Реле вакуумного насоса R1 |
| EF02 | 15A Датчик кислорода |
| EF03 | 15A Катушка зажигания |
| EF04 | 15A Электромагнитный клапан ЭБУ |
| EF05 | 20A Система полного привода (AWD) |
| EF06 | 10A AGS и ШИМ-ВЕНТИЛЯТОР |
| EF07 | 7,5A Подсветка порта AUX |
| EF08 | 15A Левый ближний свет |
| EF09 | 15A Запасной |
| EF10 | 10A ЭБУ и реле катушек зажигания (для ISS) |
| EF11 | 15A Запасной |
| EF12 | 10A Запасной |
| EF13 | 7,5A блок управления двигателем, блок управления коробкой передач, ПО тормоза (NC) и FPC 15+ |
| EF14 | 7,5A переключатель компрессора, модуль радара заднего вида, люк на крыше, видеорегистратор, вентиляция сидений, AFS, MST и RACP |
| EF15 | 7,5A AVW, BSD, LDW, AEB и ACC15+ |
| EF16 | 15A Задний вентилятор |
| EF17 | 15A Запасной |
| EF18 | 10A Запасной |
| EF19 | 7,5A Запасной |
| EF20 | 15A Форсунки, цилиндры 1,2,3,4 |
| EF21 | 10A ISS 2 |
| EF22 | 10A Запасной |
| EF23 | 10A Запасной |
| EF24 | 7,5A Дальний свет |
| EF25 | 10A Запасной |
| EF26 | 15A Правый ближний свет |
| EF27 | 20A Реле гудка (звуковой сигнал) |
| EF28 | 7,5A Электронный контроль устойчивости и антиблокировочная тормозная система |
| EF29 | 15A Реле топливного насоса |
| EF30 | 25A Модуль управления кузовным электрооборудованием 6 |
| EF31 | 15A Система зажигания |
| EF32 | 10A Выключатель тормоза / BSD |
| EF33 | 10A Модуль электропривода задней двери и GLP |
| EF34 | 25A Модуль управления кузовным электрооборудованием 5 |
| EF35 | 15A Модуль управления кузовным электрооборудованием 3 |
| EF36 | 15A FPC |
| EF37 | 15A Запасной источник питания и катушка реле вентиляции |
| EF38 | 10A ЭБУ и Трансмиссия с двойным сцеплением 30+» |
| EF39 | 25A Реле стеклоочистителя |
| EF40 | 10A Запасной |
| EF41 | 20A Подогрев сидений |
| EF42 | 10A Муфта кондиционера |
| EF43 | 15A Запасной |
| EF44 | 15A Модуль управления кузовным электрооборудованием 4 |
| EF45 | 30A Люк на крыше |
| EF46 | 20A Предохранитель системы памяти |
| EF47 | 80A Питание блока предохранителей IP |
| EF48 | 80A Электроусилитель руля |
| EF49 | 175A Генератор |
| EF50 | 60A Вентилятор охлаждения |
| EF52 | 50A Реле обогревателя R2 |
| EF53 | 50A Реле обогревателя R1 |
| R1 | Реле вакуумного насоса |
| R2 | Система управления двигателем (EMS) |
| R3 | AUX light (вспомогательное освещение) |
| R4 | Ближний свет фар |
| R5 | Система зажигания |
| R6 | Задний вентилятор |
| R7 | Запасной |
| R8 | ISS 1 |
| R9 | Запасной |
| R10 | ISS 2 |
| R11 | Запасной |
| R12 | Звуковой сигнал |
| R13 | Реле топливного насоса |
| R14 | Вспомогательное реле (ACC) |
| R15 | Реле пуска |
| R16 | Запасной |
| R17 | Реле обогревателя 2 |
| R18 | Реле обогревателя 1 |
