Chevrolet Aveo предохранители и реле, схема, где находятся

Chevrolet Aveo — производился компанией General Motors с 2002 года. Первое и второе поколение авео обозначается Т200 и выпускался в 2003, 2004, 2005 году. Далее, после рестайлинга, следующее поколение обозначалась Т250 и Т255. Годы выпуска 2006, 2007, 2008, 2009 и 2010. А претерпев очередное обновление в 2010, выпускалась в 2011, 2012, 2013, 2014 и 2015 году под маркировкой Т300. Мы рассмотрим схемы и блоки предохранителей шевроле авео с подробным описанием всех перечисленных поколений, отдельно отметим предохранители отвечающие за прикуриватель.

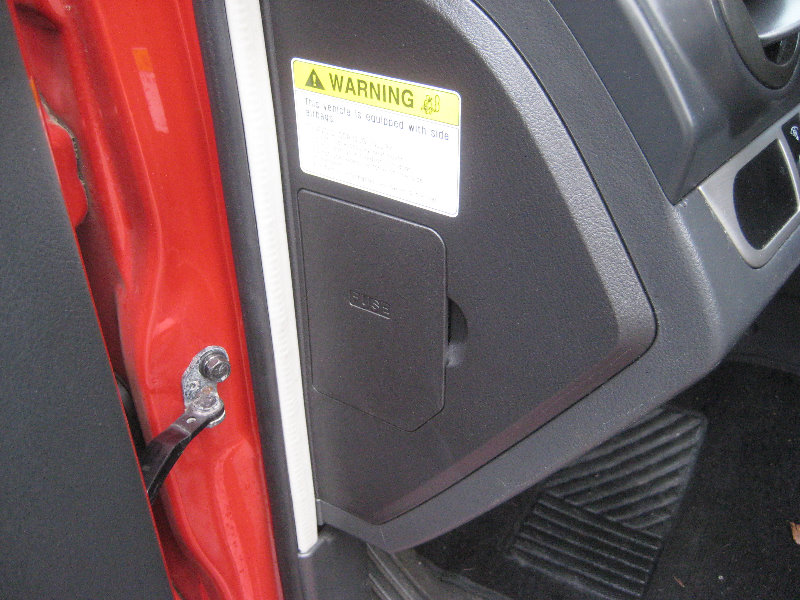

В данной модели, не зависимо от года выпуска, располагаются 2 блока с предохранителями. Один находится в салоне в торце приборной панели с левой стороны. Второй под капотом в моторной отсеке, около аккумулятора и закрыт защитной крышкой, которая крепится фиксаторами.

Блоки с предохранителями и реле chevrolet aveo t200

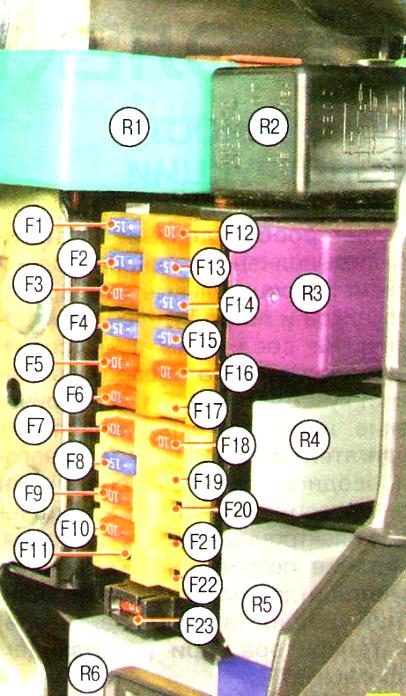

Блок в салоне авео

Фото схема

Таблица с расшифровкой

Номер	Защищаемая цепь
Предохранители
F1	15А Дополнительная розетка 12 В для внешних потребителей, прикуриватель
F2	15А Предохранитель прикуривателя Chevrolet Aveo
F3	10А Аудиосистема, часы
F4	15А Лампа освещения в светлое время суток, часы, комбинация приборов, звуковая сигнализация (зуммер), иммобилизатар
F5	10А Панель приборов
F6	10А Выключатель света заднего хора, переключатель парковка/нейтраль
F7	10А Блок управления двигателем, блок управления АКП
F8	15А Система питания
F9	10А Подушка безопасности (SRS)
F10	10А Модуль сигнальной лампы ABS
F11	Резерв
F12	10А Звуковой сигнал, обогрев заднего стекла
F13	15А Выключатель стоп-сигнала
F14	15А Комбинация приборов, выключатель аварийной сигнализации
F15	15А Блок управления противоугонной сигнализацией
F16	10А Блок управления двигателем, блок управления АКП
F17	20А Стеклоочиститель и стеклоомыватель стекла
F18	10А Система зажигания
F19	20А Выключатель вентилятора, выключатель кондиционера
F20	Резерв
F21	Резерв
F22	Резерв
F23	10А Часы, аудиосистема
Реле
R1	Блок управления реле-прерывателем
R2	Реле задних противотуманных фонарей
R3	Реле омывателя.
R4	Реле-прерыватель
R5	Репе вентилятора кондиционера
R6	Реле стеклоочистителя

За прикуриватель отвечают предохранители F1 или F2.

В зависимости от комплектации и года выпуска возможны изменения в данном описании. Актуальная информация указана на обратной стороне защитной крышки. При не совпадении общей схемы, сверьте её с описанием из другого поколения.

Блок в моторном отсеке

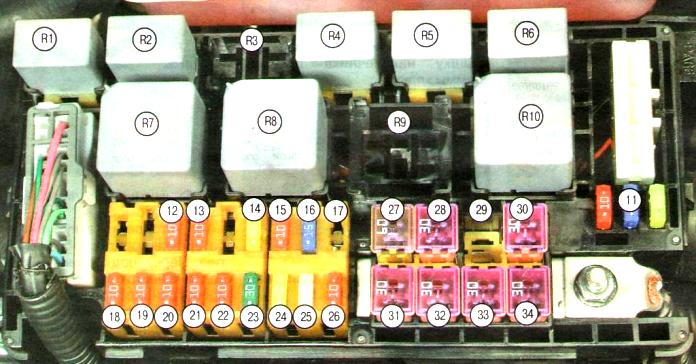

шевроле авео т200 схема предохранителей — Общая фото схема блока с предохранителями шевроле авео

Описание элементов схемы

Номер	Защищаемая цепь
Реле
R1	Реле вентилятора системы охлаждения двигателя — низкая скорость
R2	Реле ближнего свела фар
R3	Реле противотуманных фар
R4	Реле топливного насоса
R5	Реле компрессора кондиционера
R6	Реле освещения
R7	Реле дальнего свела фар
R8	Реле стеклоподъемников
R9	Реле вентилятора/главное реле
R10	Реле вентилятора системы охлаждения двигателя — высокая скорость
Предохранители
11	Запасные предохранители
12	10А Правая фара дальнего света
13	10А Левая фара дальнего света
14	20А Люк крыши
15	10А Звуковой сигнал
16	15А Топливный насос
17	15А Противотуманные фары
18	10А Правая фара (дальний свет)
19	10А Левая фара (дальний свет)
20	10А Правая фара (ближний свет)
21	10А Левая фара (ближний свет)
22	10А Плафон салона
23	30А Обогреватель стекла
24	20А Фара
25	25А То же
26	10А Муфта привода компрессора кондиционера
Плавкие предохранители
27	60А Антиблокировочная система (АВС)
28	30А Вентилятор радиатора системы охлаждения двигателя
29	20А Главное реле
30	30А Стеклоподъемники
31	30А Вентилятор
32	30А Внутренний блок предохранителей
33	30А Система зажигания
34	30А То же

Предохранители шевроле авео т250 т255

Блок в салоне

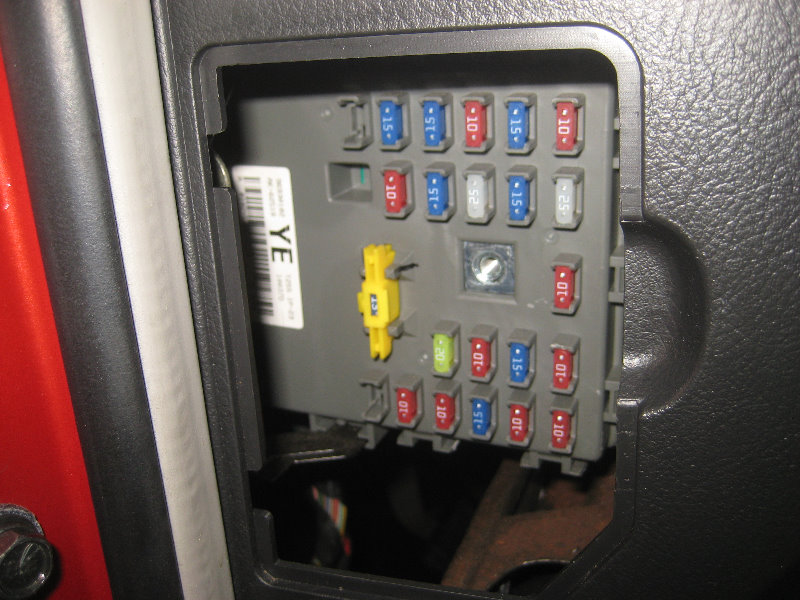

Общее фото

Схема

Обозначение

F1	SDM
F2	EMS1
F3	OBD
F4	люк
F5	звуковой сигнал
F6	стеклоочиститель
F7	стоп-сигнал
F8	задние противотуманные фонари
F9	электрическое зеркало
F10	комбинация приборов
F11	аудиосистема/RKE
F12	сигнал поворота
F13	прикуриватель
F14	освещение салона
F15	дверной светильник
F16	EMS2
F17	аудиосистема/часы
F18	обогреватель
F19	фонарь заднего хода
F20	подогрев зеркал

За прикуриватель отвечает предохранитель номер 13. Расположение смотрите на схеме.

Блок под капотом aveo

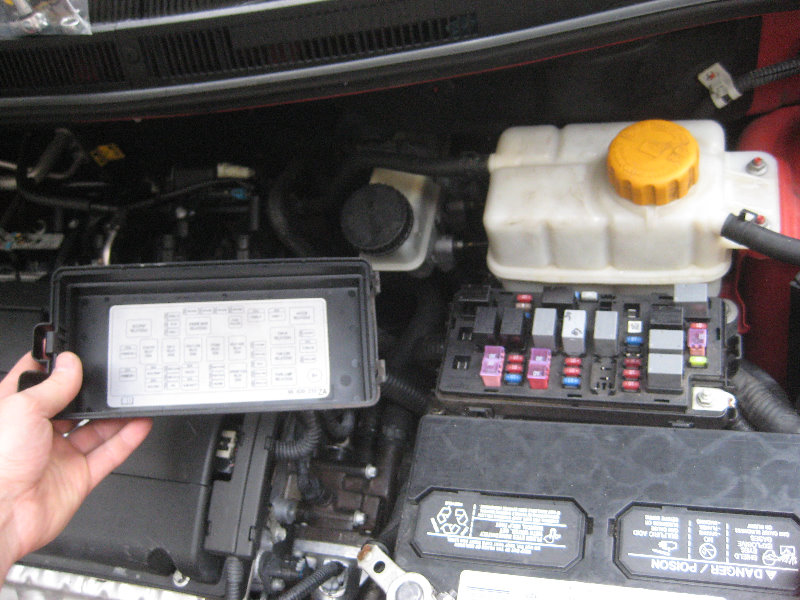

Место расположение блока с предохранителями и реле

Aveo-фото блока с предохранителями — актуальное описание на обратной стороне крышки

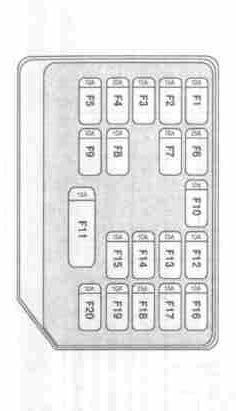

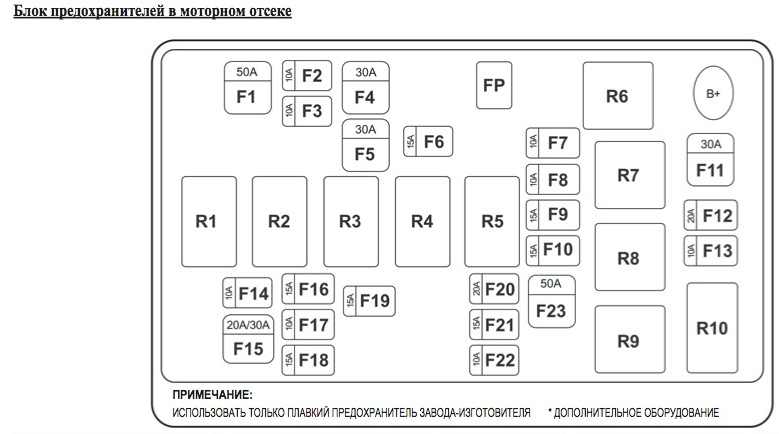

Общая схема

Таблица с описанием

F1	АКБ
F2	левый стояночный фонарь
F3	правый стояночный фонарь
F4	стартер/ зажигание 1
F5	компьютерная система кондиционирования/ зажигание 1
F6	световая аварийная сигнализация
F7	правая фара ближнего света
F8	левая фара ближнего света
F9	передние противотуманные фары
F10	фары дальнего света
F11	высокая скорость вентилятора охлаждения
F12	низкая скорость вентилятора охлаждения
F13	компьютерная система кондиционирования
F14	электрический стеклоподъемник 2
F15	электрический стеклоподъемник 1
F16	топливный насос
F17	блок управления двигателем
F18	EMS1
F19	EMS2
F20	резерв
F21	резерв
F22	резерв
F23	АБС
R1	реле топливного насоса
R2	реле электрического стеклоподъемника
R3	реле стояночного фонаря
R4	реле передних противотуманных фар
R5	реле фар дальнего света
R6	реле фар ближнего света
R7	реле дальнего вентилятора
R8	реле ближнего вентилятора
R9	реле системы кондиционирования воздуха
R10	главное реле
FP	пинцет для замены предохранителей

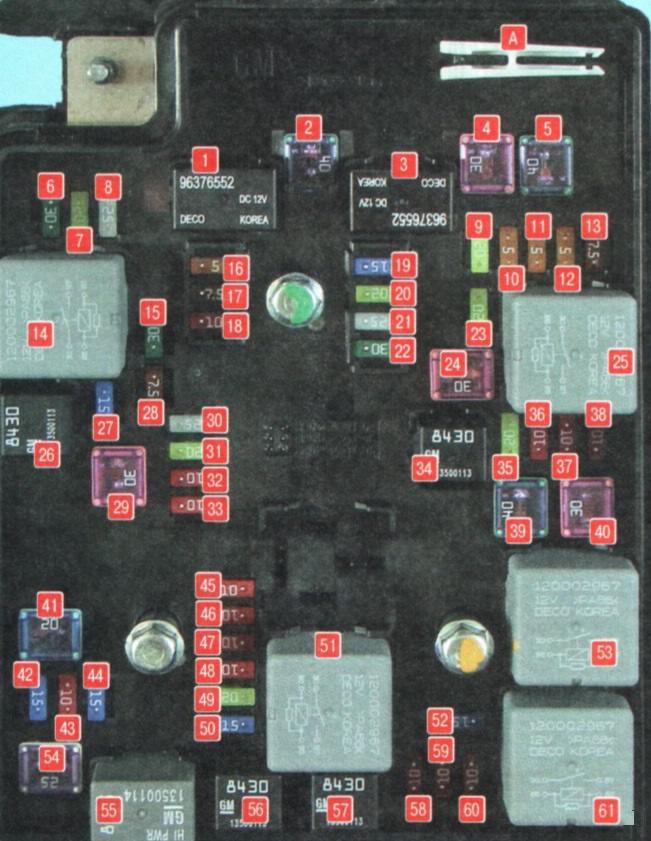

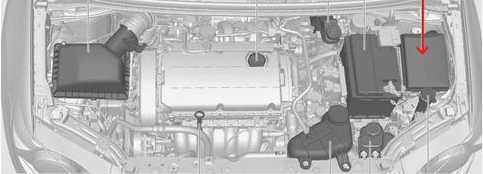

Предохранители и реле шевроле авео T300

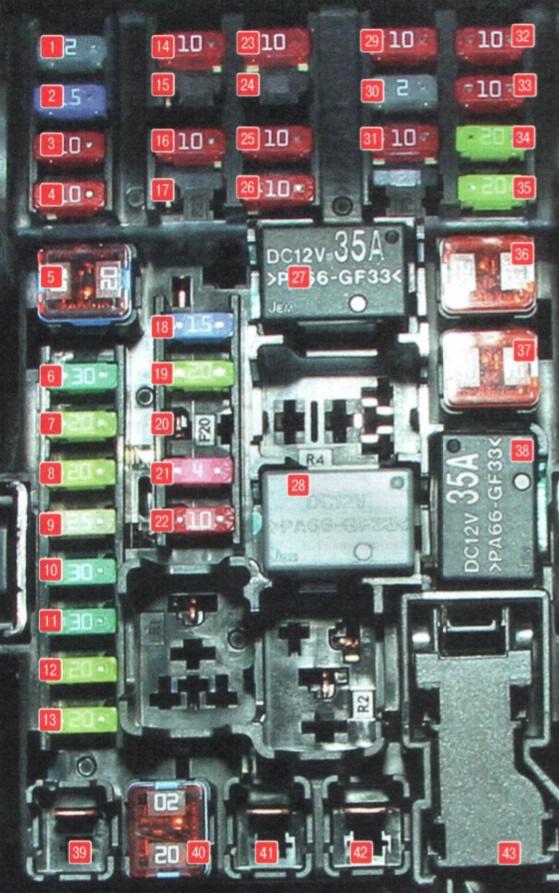

Блок в салоне шевроле авео т300

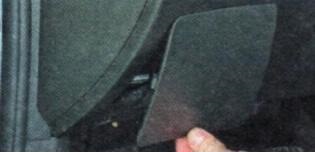

В отличие от модели Т250 он расположен не в торцевой части панели, а в передней, под приборной панелью.

Схема

Назначение

DLIS
DLC
Подушка безопасности
Задняя дверь
Запасной предохранитель
Блок управления кузовным оборудованием
Блок управления кузовным оборудованием
Блок управления кузовным оборудованием
Блок управления кузовным оборудованием
Блок управления кузовным оборудованием
Блок управления кузовным оборудованием
Блок управления кузовным оборудованием
Блок управления кузовным оборудованием
IPC
ONSTAR
ULTRA PARKING ASSIST
Информационный центр водителя
Аудио
Прицеп
VLBS
CHEVYSTAR
Обогрев, вентиляция, кондиционер
HDLPALC
Сцепление
IPC-AOS
Подушка безопасности ход/ запуск
Ходовое реле
Реле задней двери
Прицеп ход/запуск
Часовая пружина
Обогрев, вентиляция, кондиционер
Запасной предохранитель
Вентиляционный люк крыши
Прикуриватель
Запасной предохранитель
Задний электрический стеклоподъемник
Передний электрический стеклоподъемник
RAP/ACCY
DCDC CONV
Электростеклоподъемник двери водителя
РТС 2
РТС 1
Разъем аккумулятора.

За прикуриватель отвечает предохранитель номер 34.

DLC – диагностический разъем;
IPC и IPC-AOS – контроллеры;
ONSTAR – навигационная система (недоступна в России);
ULTRA PARKING ASSIST – парковочный ассистент (парктроник или камера, в зависимости от комплектации);
CHEVYSTAR – спутниковая система «Шевроле-Авео»;
RAP/ACCY – система отопления и кондиционирования;
DCDC CONV – трансформатор.
