Citroen xm предохранители
Мы представляем описание предохранителей со схемами блоков ситроен хм. Citroen xm выпускался в 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 и в 2000 году. В 1990 году он был признан лучшим европейским автомобилем года.
В данной модели есть 2 блока с предохранителями.

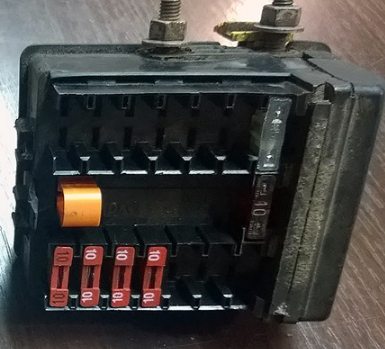

Предохранители под капотом ситроен хм
В моторном отсеке данный блок находятся не далеко от аккумуляторной батареи.
Схема
Описание
- 15А — ЭБУ
- 30А — ABS
- 30A — Электровентилятор системы вентиляции
- —
- —
- —
- —
- —
- 10А — Правая фара дальнего света
- —
- 10А — Левая фара дальнего света
- —
- 10A — Левая фара ближнего света
- —
- 10А — Правая фара ближнего света

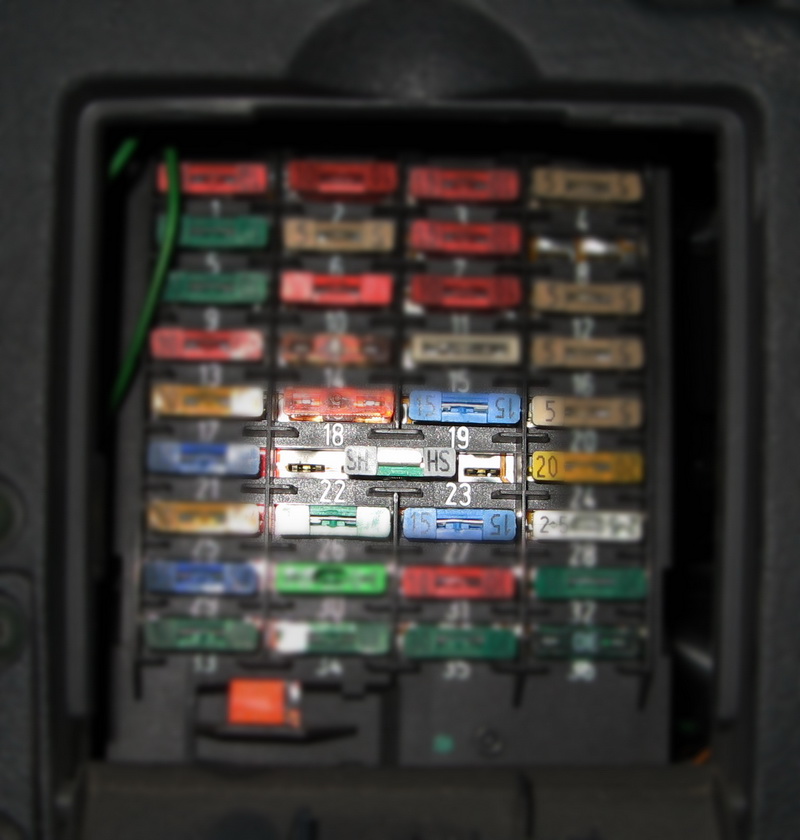

Блок с предохранителями в салоне
Он находится слева под приборной панелью.
Общая схема
Расшифровка
- 10 A — ABS
- 10 A — Стоп сигналы
- 10 A — Элементы управления: подогрев заднего стекла, кондиционер, подогрев сидений
- 5А — Информационный дисплей
- 30 A — Радио, приборная панель, точечная матрица, датчик температуры
- 5 A — Задние противотуманные фары
- 10 A — Гидравлическая подвеска
- 5 A — Дисплей
- 30 A — Органы управления: подогрев заднего стекла, переднего и заднего стеклоочистителей, кондиционирование воздуха, передние и задние электрические стеклоподъемники, передние и задние стеклоочистители, индикаторы звукового предупреждения
- 5 A — Освещение для: переключателей управления, приборов, пепельницей, передних боковых фонарей, огней аварийной сигнализации
- 10 A — Освещение: приборная панель, матрица дисплея, часы
- 5А — Информационный дисплей
- 10 A — Предупреждающие огни, диагностический разъем
- 5 A — Реостат заднего фонаря (справа)
- 30 A -ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ
- 5 A — ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ
- 30 A — Заднее сиденье
- 5 A — Задний фонарь (слева)
- 15 A — Реверсивная лампа, приборная панель, диагностическое гнездо, реле отключения компрессора, таймер освещения
- 10 A — ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ
- 15 A — Передние противотуманные фары
- ШУНТ
- Расположение шунта для прерывистого питания — отключено
- 20 A — Подогрев переднего сиденья
- 20 A — Открытие крыши
- 30 A — Электрические задние окна
- 15 A — Инструменты, внутреннее освещение, светодиодный индикатор ADC, бортовой компьютер, дисплеи, часы, радио, сигнализация и сигнализация
- 30 A — Передние электрические сиденья (правая сторона)
- 20 A — ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ
- 30 A — Переднее электрическое сиденье (левая сторона)
- 10 A — Интерфейс температуры — впрыск
- 30 A — Омыватель фар, сигнал
- 30 A — Подогрев заднего стекла — обогреваемые зеркала заднего вида
- 30 A — Центральный замок, блокировка, Гидравлическая подвеска
- 30 A — Передние окна и устройство защиты от защемления
- 30 A — Передние и задние прикуриватели
За прикуриватель отвечает предохранитель номер 36
