Daewoo Novus — предохранители и реле, схема, где находятся

Daewoo Novus – это обширное семейство универсальных грузовых шасси. Автомобили Новус выпускаются в двух-, в трёх-, и в четырёхосном варианте. В данной публикации вы найдёте общее описание блоков предохранителей и реле Дэу Новус со схемами блоков и местами их расположения.

Исполнение блоков зависит от года выпуска и страны поставки Daewoo Novus. Сверяйте назначение со своими схемами.

Блок в салоне

Он находится в панели за защитной крышкой.

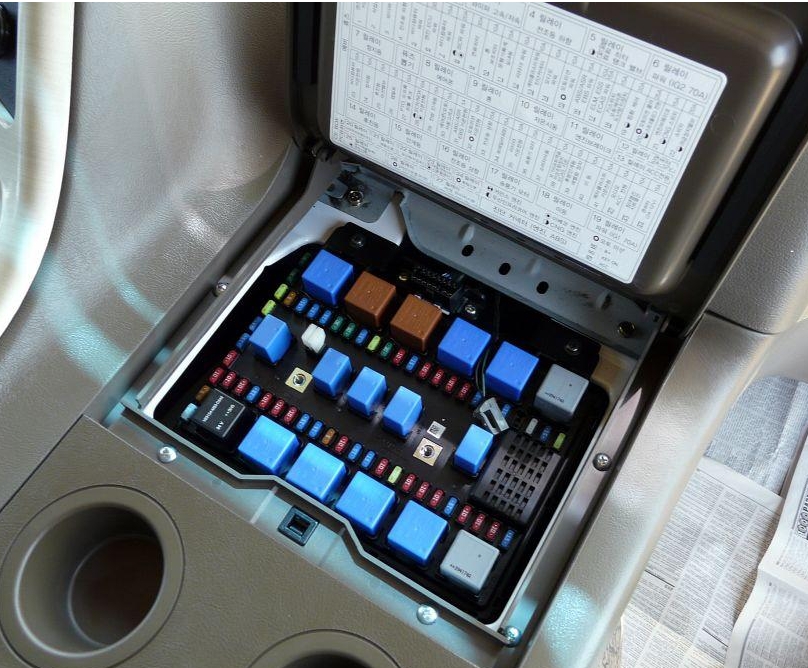

Вариант 1

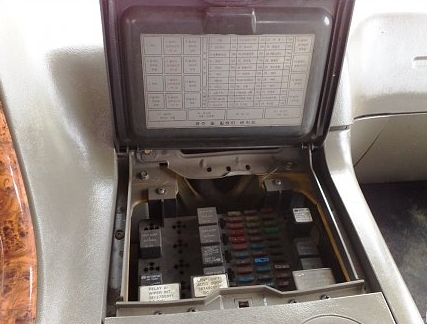

Вариант 2

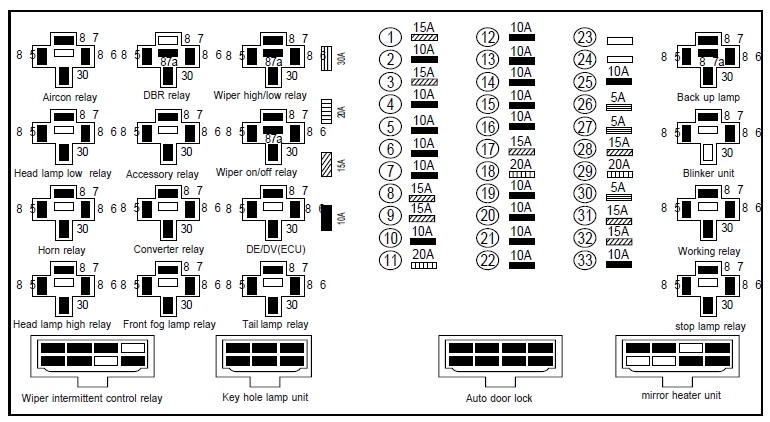

Схема

Описание

1	15A	Замок зажигания, Приборы, Тахограф
2	10A	Лампа салона, Ступенька двери, Блок замочной скважины, Диагностика
3	15A	DC-DC преобразователь
4	10A	Часы (B +), Кассета (B +), Фильтр шумов
5	10A	Мотор остановки двигателя, ящик для ключей
6	15A	ABS C1-8 (ABS / ASR: 10A, ABS: 15A)
7	10A	ABS C1-9
8	15A	Мигалка
9	15A	Замок двери, Звуковой сигнал, Без ключа, Лампа для замочной скважины, Auto T / M (E-module)
10	10A	Реле противотуманных фар
11	20A	Двойной сенсорный блок
12	10A	Выключатель стеклоподъемника, блок обогрева зеркал / выключатель
13	10A	PTO, блокировка дифференциала (L / R), Split, управление дампом, подъемная ось, ELM
14	15A	Блокировка дифференциала (F / R), ручка ZF-T14, замок тормоза SW, зуммер
15	10A	Стоп-сигнал, блок вспомогательных предохранителей
16	10A	Обратный R / S, переключатель водяного насоса
17	15A	Рабочая лампа выключатель / реле
18	20A	Кондиционер, вентилятор, Fre & Rec SW
19	10A	Кабина наклона, замок кабины SW
20	10A	Подогреватель U, Лампа для замочной скважины, ремень безопасности
21	10A	Кассета, часы, блок громкой связи
22	10A	Подогрев кровати, Прикуриватель, Подогрев сидений
23		Масляный радиатор T / M (Auto T / M), Сервисная служба
24		Обслуживание клиентов
25	10A	Блок автоматической смазки
26	5A	ABS C1-7, DBR реле
27	5A	Трейлер ABS (IGN +)
28	15A	Система стеклоочистителей, Combi SW
29	20A	DE12TIS Power R # 30
30	5A	ECM memory clear C, Prest R, ECM Power R #85 Air heater R(DE12TIS)
31	15A	Головная лампа высокая R # 30/85
32	15A	Головная лампа низкая R # 30/85
33	10A	Задний фонарь R # 30/85
