Daewoo Nubira предохранители и реле
Daewoo Nubira производится в трех поколениях с 1997 года по настоящее время. Дэу нубира 1 поколение выпускалось в 1998 и 1999 году. В 2000, 2001, 2002 году собиралось Дэу нубира 2 го поколения. В данной статье мы покажем описание блоков предохранителей и реле Дэу нубира 2 и 1 поколения со схемами блоков и фотографиями. Выделим предохранитель прикуривателя.
Блок в салоне
Находится под панелью приборов со стороны водителя, за защитной крышкой.

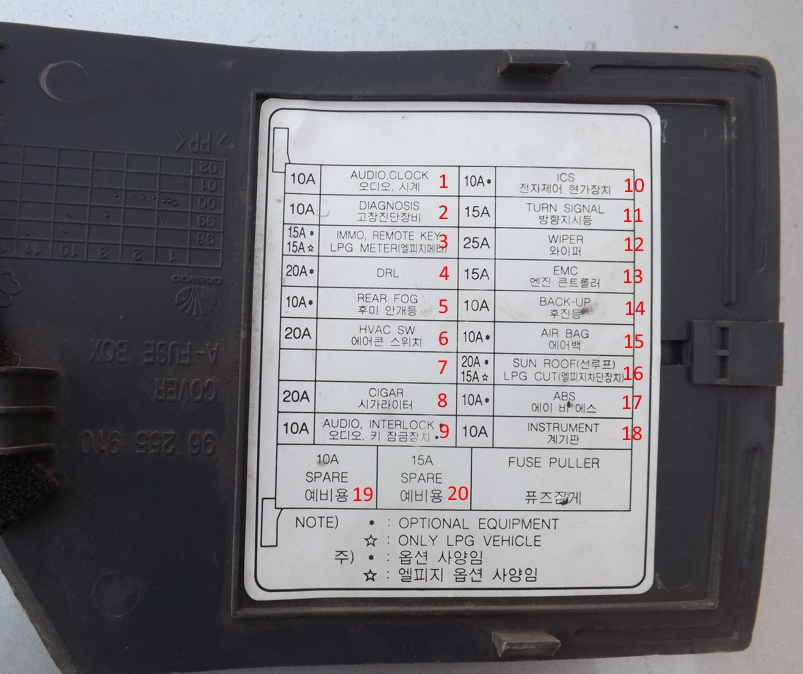

На обратной стороне будет актуальное обозначение элементов.
Сверяйте назначение со своей схемой!

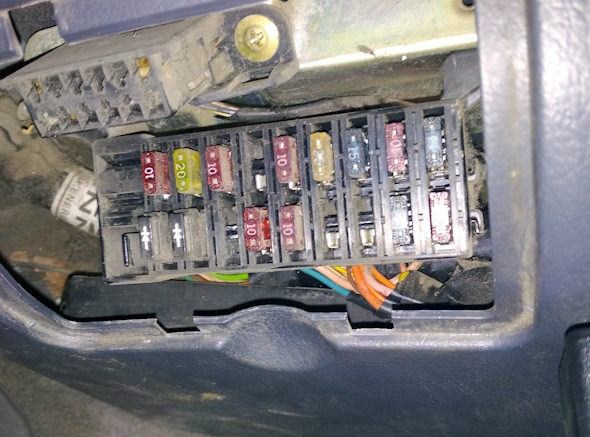

Фото — схема
Описание
| 1 | 10/15А Блок управления, Аудио, Часы, Датчик ключа зажигания |
| 2 | 10А Электронное противоугонное устройство, Круиз-контроль, Диагностика |
| 3 | 15А Предупреждение об опасности, Иммабилайзер |
| 4 | 20/25А Система стеклоочистителей, Система дневного света (DRL) |
| 5 | 10А Панель приборов, ABS, Зуммер, Переключатель передачи, Блок автоматического контроля температуры (АТС), Задние противотуманные фары |
| 6 | 10А Кондиционирование воздуха, Обогрев заднего ветрового стекла |
| 7 | 10АФонарь заднего хода |
| 8 | 20А Прикуриватель, Внутреннее освещение, Сиденья с подогревом |
| 9 | 10А Аудио система, Часы, Переключатель блокировки коробки передач |
| 10 | 15А Блок автоматического контроля температуры (АТС), Часы, Система безопасности |
| 11 | 10А Внутреннее освещение, Сигналы поворота, Аварийная сигнализация |
| 12 | 10А Электронное противоугонное устройство 25А Система стеклоочистителей |
| 13 | 15А Система безопасности, Датчик скорости |
| 14 | 10А DLC, Задний ход, Круиз-контроль, Кондиционирование воздуха |
| 15 | 15А Подушки безопасности, Обогрев заднего ветрового стекла, Реле зажигания 2 |
| 16 | 15/20А Люк |
| 17 | 10А АБС, ESP |
| 18 | 10А Панель приборов |
| 19 | Запасные |
| 20 | Запасные |
За прикуриватель отвечает предохранитель номер 8 на 20А.
Рядом могут располагаться отдельные реле: Реле АБС, Реле электродвигателя вентилятора обогревателя.
Блок под капотом
Находится рядом с аккумуляторной батареей под защитной крышкой.

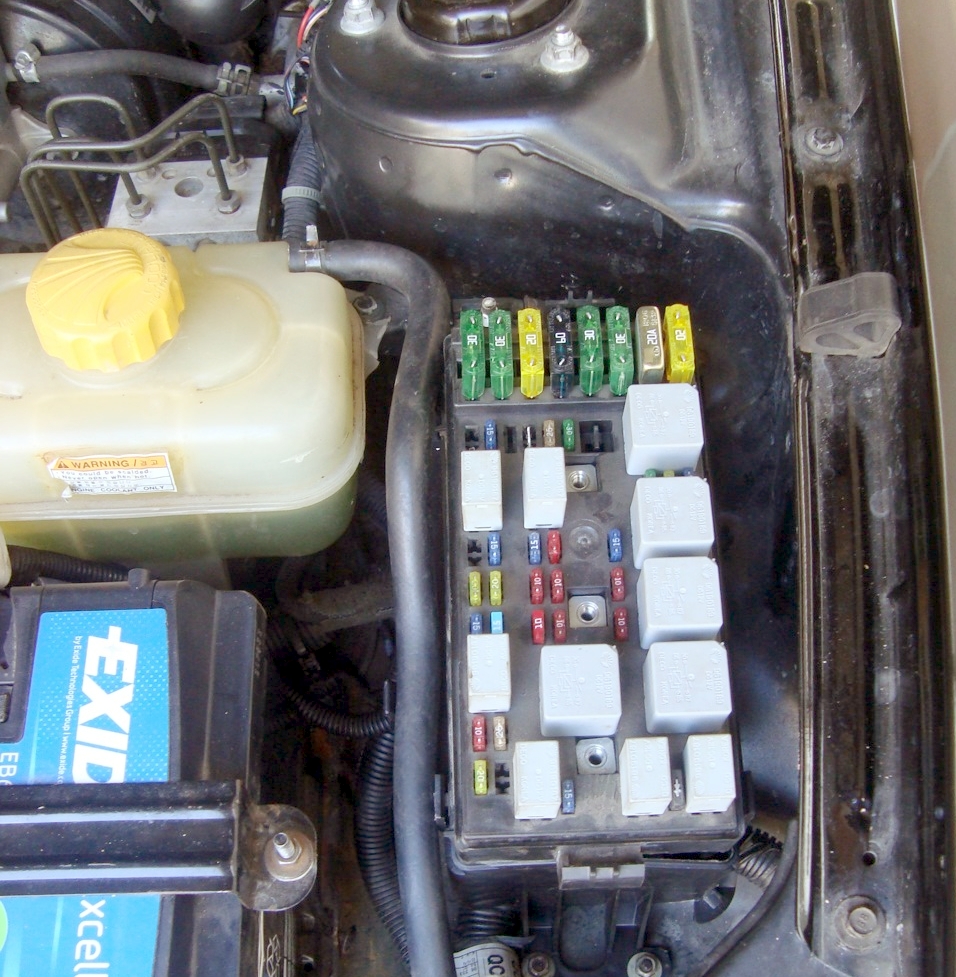

Фото — пример исполнения

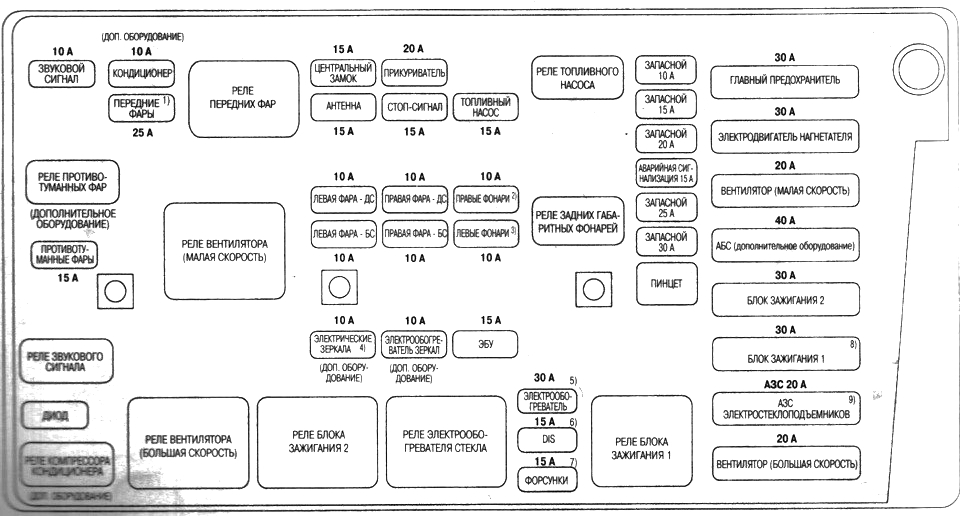

Назначение

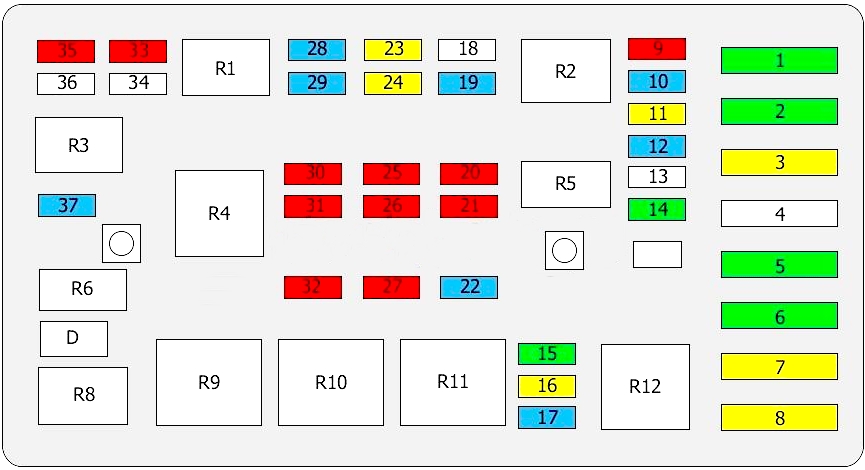

Общая схема
Обозначение
| 1 | 30А Главный предохранитель для предохранителей 1 — 5 |
| 2 | 30А Электродвигатель нагнетателя воздуха |
| 3 | 20А Вентилятор охлаждения, первая скорость |
| 4 | 60А ABS, ESP |
| 5 | 30А Замок зажигания 2 |
| 6 | 30А Замок зажигания 1 |
| 7 | 20А Стеклоподъемники |
| 8 | 20А Вентилятор охлаждения, вторая скорость |
| 9 | 10А Не используется |
| 10 | 15А Не используется |
| 11 | 20А Не используется |
| 12 | 15А Аварийная сигнализация |
| 13 | 25А Не используется |
| 14 | 30А Не используется |
| 15 | 30А Обогрев заднего ветрового стекла |
| 16 | 20А DIS |
| 17 | 15А Система впрыска |
| 18 | Резерв |
| 19 | 15А Топливный насос |
| 20 | 10А Правый наружный свет (ы) |
| 21 | 10А Левый наружный свет (ы) |
| 22 | 15А Электронный блок управления |
| 23 | 20А Стоп-сигналы |
| 24 | 20А Электропривод сидений |
| 25 | 10А Правый дальний свет |
| 26 | 10А Правый ближний свет |
| 27 | 10А Зеркало с подогревом |
| 28 | 15А Центральный замок |
| 29 | 15А Антенна |
| 30 | 10А Левый дальний свет |
| 31 | 10А Левый ближний свет |
| 32 | 10А Электропривод зеркал |
| 33 | 10А Кондиционирование воздуха |
| 34 | 25А Фары |
| 35 | 10А Сигнал |
| 36 | Резерв |
| 37 | 15А Противотуманные фары |
| R1 | Фары |
| R2 | Топливный насос |
| R3 | Передние противотуманные фары |
| R4 | Вентилятор охлаждения, первая скорость |
| R5 | Задние фонари |
| R6 | Сигнал |
| R7 | |
| R8 | Кондиционирование воздуха |
| R9 | Вентилятор охлаждения, вторая скорость |
| R10 | Замок зажигания 2 |
| R11 | Обогрев заднего ветрового стекла |
| R12 | Замок зажигания 1 |
| D | Диод — кондиционер |
