FAW Vita V5 — предохранители и реле

Фав Вита В5 с кузовами седан и хэтчбек выпускался в 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 году. За это время модель прошла фэйслифтинг. В данном материале Вы сможете найти описание предохранителей и реле Фав Вита В5 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.

Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, уровня оснащения и региона поставки Вашего автомобиля. Сверяйте информацию со своими схемами на крышке блока.

Блок в салоне

В салоне основой блок с предохранителями находится под панелью приборов, со стороны водителя.

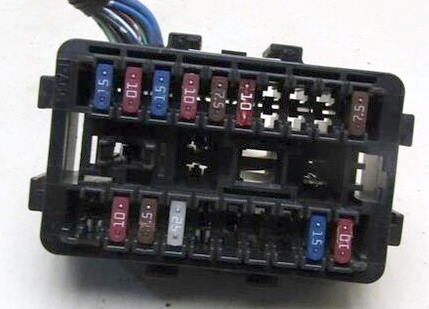

Фото пример

Схема

Общее описаниe

• Main Relay — главное реле
• Fan Relay — реле вентилятора
• Fuel Pump Delay — задержка топливного насоса
• Front Left Headlamp — передняя левая фара
• Front Right Headlamp — передняя правая фара
• Power-Driven Window — стеклоподъемник
• Interior Lamp — лампа внутреннего освещения
• Hydraulic Fuel Pump — гидравлический топливный насос
• Starter — стартер
• Starter Relay— реле стартера
• Heater — отопитель
• Heater Relay — реле отопителя
• Condenser Fan — вентилятор конденсатора
• Radiator Fan — вентилятор радиатора
• Tail Lamp — габаритный задний фонарь
• Door Lock — дверной замок
• Horn/ Danger Warning — звуковое предупреждение об опасности
• Electronic Throttle Valve — дроссельная заслонка с электроприводом
• Electronic Throttle Valve Relay — реле дроссельной заслонки с электроприводом
• А/С Relay — реле кондиционера
• Horn Relay — реле включения звукового сигнала
• Cigarette Lighter — прикуриватель
• Brake Lamp — стоп-сигнал
• Spare — пустое пространство
• Front Fog Lamp — передняя противотуманная фара
• Front Fog Lamp Realy— реле передней противотуманной фары
• Rear defrost — обогреватель заднего стекла
• Wiper — дворники
• Instrument — приборы
• ATL — генератор

Блок под капотом

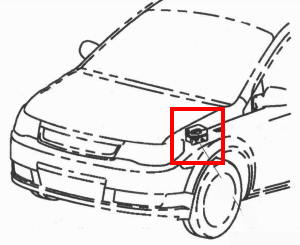

Под капотом основной блок с предохранителями и реле установлен рядом с аккумуляторной батареей.

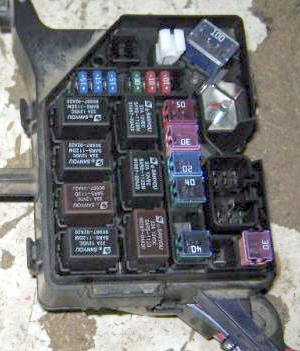

Выглядеть он будет примерно вот так.

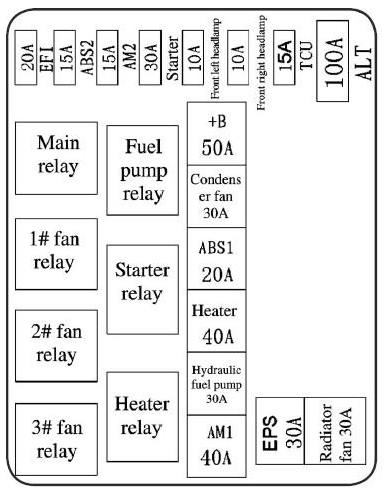

Схема

Обозначение на русском смотрите выше.

Есть что добавить? Пишите в комментарии.
