Ford B-Max — предохранители и реле, схема, где находятся

Ford B-Max — субкомпактвэн компании Ford. Выпускался в 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годах. В нашем материале мы покажем описание блоков предохранителей и реле форд б макс с фотографиями и схемами блоков.

Блок в салоне

Находится под панелью приборов со стороны водителя.

Вариант 1

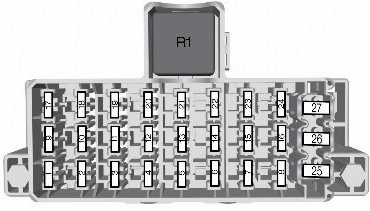

Схема

R1 — реле зажигания

Описание предохранителей

1	7,5А Зажигание, датчик дождя, подогрев ветрового стекла
2	10А Стоп-сигналы
3	7,5А Фонарь
4	7,5А Коррекция наклона света фар
5	Резерв
6	15А Очиститель заднего стекла
7	15А Насос омывателя
8	Резерв
9	15А Подогрев пассажирского сиденья
10	15А Подогрев водительского сиденья
11	Резерв
12	10А Модуль подушки безопасности
13	10А Зажигание, электроусилитель рулевого управления, комбинация приборов, пассивная противоугонная система, антиблокировочная система тормозов
14	7,5А Модуль управления силовым агрегатом, рычаг коробки передач, топливный насос
15	7,5А Аудиосистема, комбинация приборов
16	7,5А Подогрев ветрового стекла
17	Резерв
18	Резерв
19	15А Колодка канала информационной связи
20	20А Многофункциональный дисплей, часы, внутренний сканер, дефлекторы системы отопления, панель кондиционирования воздуха
21	15А Аудиосистема, навигационная система, система Bluetooth
22	7,5А Комбинация приборов
23	7,5А Модуль прицепа
24	7,5А Антенна модуля Sync
25	Резерв
26	30А Левый передний стеклоочиститель
27	30А Правый передний стеклоочиститель

Вариант 2

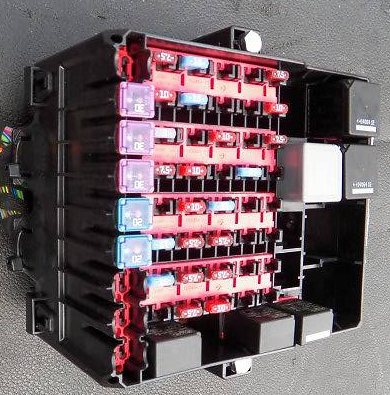

Фото — пример

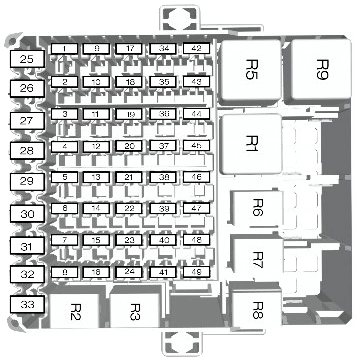

Схема

Обозначение предохранителей

1	7.5A Зажигание, датчик дождя, подогрев ветрового стекла, потолочный плафон, внутреннее зеркало заднего вида
2	10A Стоп-сигналы
3	7.5A Фонарь заднего хода
4	7.5A Коррекция наклона света фар
5	Резерв
6	15A Очиститель заднего стекла
7	15A Насос омывателя
8	Резерв
9	15A Подогрев пассажирского сиденья
10	15A Подогрев водительского сиденья
11	Резерв
12	10A Модуль подушки безопасности
13	10A Зажигание, электроусилитель рулевого управления, комбинация приборов, пассивная противоугонная система, антиблокировочная система тормозов
14	7.5A Модуль управления силовым агрегатом, рычаг коробки передач, топливный насос
15	7.5A Аудиосистема, комбинация приборов
16	7.5A Подогрев ветрового стекла справа
17	Резерв
18	Резерв
19	10A Колодка канала информационной связи
20	20A Модуль прицепа
21	15A Аудиосистема, навигационная система
22	7.5A Комбинация приборов
23	7.5A Многофункциональный дисплей, часы, внутренний сканер, дефлекторы системы отопления, панель кондиционирования воздуха
24	10A Модуль Sync
25	Резерв
26	30A Левый передний стеклоочиститель
27	30A Правый передний стеклоочиститель
28	30A Модуль регулировки напряжения
29	20A Задняя электрическая розетка
30	20A Прикуриватель, переднее гнездо питания
31	Резерв
32	Резерв
33	Резерв
34	20A Доступ без ключа
35	20A Доступ без ключа
36	10A Колодка канала информационной связи
37	15A Выключатель зажигания
38	Резерв
39	Резерв
40	Резерв
41	Резерв
42	7.5A Камера заднего вида
43	10A Модуль Active City Stop
44	Резерв
45	Резерв
46	Резерв
47	Резерв
48	Резерв
49	Резерв

За прикуриватель отвечает предохранитель номер 30 на 20А и реле номер 2.

Назначение реле

R1	Зажигание
R2	Прикуриватель
R3	Не используется
R4	Реле Active City Stop
R5	Не используется
R6	Бесключевой вход (аксессуар)
R7	Бесключевой вход (зажигание)
R8	Реле системы предотвращения разряда аккумуляторной батареи
R9	Электроподогрев ветрового стекла с левой стороны
R10	Электроподогрев ветрового стекла с правой стороны
R11	Не используется
R12	Не используется

Блок под капотом

Располагается в моторном отсеке рядом с аккумуляторной батареей.

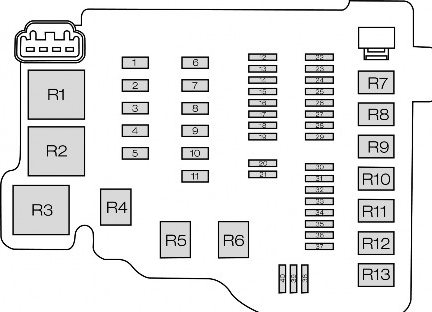

Схема

Расшифровка предохранителей

1	30/40А Анти блокировочная система тормозов, модуль управления системой динамической стабилизации
2	60А Вентилятор системы охлаждения — высокоскоростной режим
3	30/40А Вентилятор системы охлаждения — низко скоростной режим
4	30А Вентилятор отопителя
5	60А Питание блока плавких предохранителей в салоне (аккумуляторная батарея)
6	30А Блок управления кузовными системами
7	60А Питание блока плавких предохранителей в салоне (зажигание)
8	60А Свечи предпускового подогрева 50А Модуль DPS6
9	40А Подогрев ветрового стекла
10	40А Подогрев ветрового стекла
11	30А Пусковое реле
12	10А Реле дальнего света левой фары
13	10А Реле дальнего света правой фары
14	15А Вспомогательный насос
15	20А Катушка зажигания
16	15А Модуль управления силовым агрегатом, высоко- и низкоскоростной режимы вентилятора системы охлаждения
17	15А Подогреваемые датчики кислорода (бензиновые двигатели) 20А Модуль электропитания (дизельные двигатели)
18	Резерв
19	7,5А Контроллер кондиционирования воздуха
20	Резерв
21	Резерв
22	15А Питание батареи управления освещением
23	15А Передние противотуманные фары
24	15А Указатели поворота
25	15А Наружное освещение с левой стороны
26	15А Наружное освещение с правой стороны
27	7,5А Модуль управления силовым агрегатом
28	20А Антиблокировочная система тормозов, управление системой динамической стабилизации
29	10А Муфта компрессора системы кондиционирования
30	Резерв
31	Резерв
32	20А Звуковой сигнал, функция энергосбережения аккумуляторной батареи, без ключевой модуль
33	20А Подогрев заднего стекла
34	20А Реле топливного насоса, подогреватель дизельного топлива
35	15А Система сигнализации Cat1
36	7,5А Контроллер автоматической коробки передач
37	25А Модуль левой передней двери
38	25А Модуль правой передней двери
39	25А Модуль левой задней двери
40	25А Модуль правой задней двери
