Форд Ф150 (2009 — 2014) — предохранители и реле
Ford F-150 12 поколения производился в 2009, 2010, 2011, 2012, 2013 и 2014 году. За это время модель прошла рестайлинг. В данном материале мы покажем описание предохранителей и реле Форд Ф150 со схемами блоков и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска и уровня электрического оснащения.
Блок в салоне

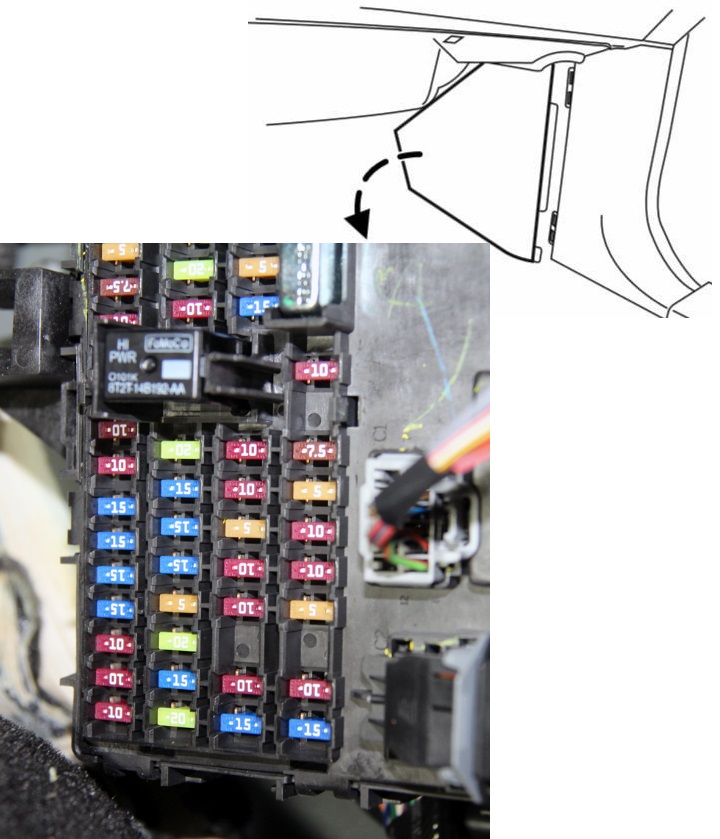

В салоне основной блок предохранителей и реле находится под панелью приборов, со стороны пассажира, за защитной крышкой.
Вариант 1 (2009 — 2010)

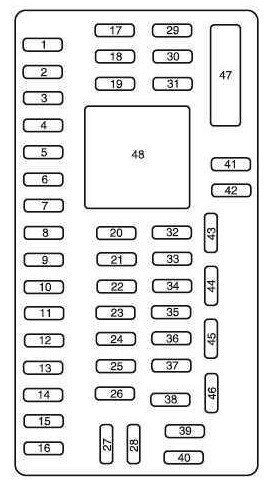

Схема
Описание
| 1 | 30A Люк |
| 2 | 15A Не используется (запасной) |
| 3 | 15A Не используется (запасной) |
| 4 | 30A Не используется (запасной) |
| 5 | 10A Подсветка клавиатуры, блокировка переключения тормоза (BSI), питание микропроцессора SJB |
| 6 | 20A Поворотники, стоп-сигналы |
| 7 | 10A Фары ближнего света (слева) |
| 8 | 10A Фары ближнего света (правые) |
| 9 | 15A Освещение салона, Лампы Cargo |
| 10 | 15A Подсветка, Задний свет |
| 11 | 10A 2010: GPS-модуль |
| 12 | 7,5A Переключатель зеркала с электроприводом, питание микропроцессора модуля сиденья с памятью, переключатель на рулевой колонке |
| 13 | 5A SYNC® |
| 14 | 10A 2010: Модуль внешнего освещения |
| 15 | 10A Климат-контроль |
| 16 | 15A Питание выключателя зажигания |
| 17 | 20A Подача всех двигателей замка |
| 18 | 20A Переключатель сиденья с памятью водителя |
| 19 | 25A Не используется (запасной) |
| 20 | 15A Регулируемые педали, Datalink |
| 21 | 15A Противотуманные фары, Индикатор противотуманных фар |
| 22 | 15A Парковые фонари, Боковые габаритные фонари |
| 23 | 15A Фары дальнего света |
| 24 | 20A Сигнал |
| 25 | 10A Лампы внутреннего освещения, питание среднего ящика |
| 26 | 10A Комбинация приборной панели, соленоид блокировки выключения ключа, информационный дисплей радио (CID), радио-кнопки, звуковой сигнал при нажатии на кнопку |
| 27 | — |
| 28 | 5A Отключение радио |
| 29 | 5A Комбинация приборной панели |
| 30 | 5A Индикатор отключения подушки безопасности пассажира |
| 31 | 10A Модуль управления удерживающими устройствами |
| 32 | 10A Неинтегрированный модуль компаса, модуль сиденья только с подогревом |
| 33 | 10A Контроллер тормозов прицепа |
| 34 | 5A Электронный индикатор блокировки дифференциала |
| 35 | 10A Ассистент парковки сзади |
| 36 | 5A Приемопередатчик пассивной противоугонной системы |
| 37 | 10A 2010: Катушки реле Upfitter |
| 38 | 20A Сабвуфер |
| 40 | 20A 2010: Модуль подогрева задних сидений. |
| 41 | 15A Зеркало с автоматическим затемнением, Подсветка переключателя дверного замка, Задержка радиоприемника |
| 42 | 10A Не используется (запасной) |
| 43 | 10A Реле обогрева зеркал / подсветки, Датчик дождя, Камера заднего вида |
| 44 | 10A Не используется (запасной) |
| 45 | 5A Логика переднего стеклоочистителя, реле электродвигателя вентилятора |
| 46 | 7,5A Датчик классификации пассажиров (OCS) |
| 47 | 30A Автоматический выключатель: электрические стеклоподъемники, люк в крыше, раздвижная подсветка с электроприводом |
| 48 | Дополнительное реле с задержкой (питает предохранитель 41 и автоматический выключатель 47) |
Вариант 2 (2011 — 2014)

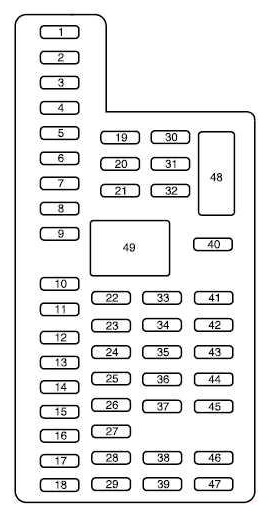

Схема
Назначение
| 1 | 30 | Переднее стекло со стороны водителя |
| 2 | 15 | SYNC, модуль дисплея (8 дюймов) (2013-2014) |
| 3 | 30 | Переднее окно со стороны пассажира |
| 4 | 10 | Внутренние лампы |
| 5 | 20 | Модуль памяти |
| 6 | 5 | Не используется (запасной) |
| 7 | 7,5 | Переключатель зеркал с электроприводом. Модуль сиденья с памятью |
| 8 | 10 | Не используется (запасной) |
| 9 | 10 | Радио дисплей, модуль GPS. Модуль электрической панели отделки (2013-2014), навигационный дисплей (2011-2012) |
| 10 | 10 | Реле рабочего / вспомогательного оборудования |
| 11 | 10 | Приборный щиток |
| 12 | 15 | Освещение салона, Лампы для лужа, освещение. Грузовая лампа |
| 13 | 15 | Правые указатели поворота / стоп-сигналы |
| 14 | 15 | Левый поворотник / стоп-сигналы |
| 15 | 15 | Фары заднего хода. Высоко установленный |
| 16 | 10 | Правая фара ближнего света |
| 17 | 10 | Левая фара ближнего света |
| 18 | 10 | Блокировка переключения тормоза, Подсветка клавиатуры, Пробуждение модуля управления трансмиссией, Пассивная противоугонная система |
| 19 | 20 | Аудио усилитель |
| 20 | 20 | Дверные замки с электроприводом |
| 21 | 10 | 2011-2012: Окружающее освещение |
| 22 | 20 | Сигнал |
| 23 | 15 | Модуль управления рулевым колесом |
| 24 | 15 | Разъем Datallnk. Модуль рулевого управления |
| 25 | 15 | Не используется (запасной) |
| 26 | 5 | Радиочастотный модуль |
| 27 | 20 | Не используется (запасной) |
| 28 | 15 | Выключатель зажигания |
| 29 | 20 | Радио |
| 30 | 15 | Передние габаритные огни |
| 31 | 5 | Включение / выключение тормоза — Панель приборов. Двигатель |
| 32 | 15 | Задержка / аксессуар — люк, электрические стекло подъемники, замки. Автоматическое затемнение MLRROR / Compass, Зеркала телескопа прицепа с электроприводом |
| 33 | 10 | Задние сиденья с подогревом |
| 34 | 10 | Система обратного зондирования, переключатель 4 × 4, видео сзади, индикатор бездорожья (SVT Raptor), переднее видео (SVT Raptor), модуль соединения камеры (SVT Raptor) |
| 35 | 5 | Переключатель спуска с холма (SVT Raptor) |
| 36 | 10 | Модуль удерживающей системы, системный модуль Oc flcatlon |
| 37 | 10 | Управление тормозами прицепа |
| 38 | 10 | Аксессуар с задержкой — радио 110 вольт |
| 39 | 15 | Фары ближнего света |
| 40 | 10 | Задние габаритные фонари |
| 41 | 7,5 | Отключение подушки безопасности пассажира Вспомогательный выключатель (SVT Rapto) |
| 42 | 5 | Переключатель отмены овердрайва |
| 43 | 10 | Не используется (запасной) |
| 44 | 10 | Не используется (запасной) |
| 45 | 5 | Не используется (запасной) |
| 46 | 10 | Модуль климат-контроля |
| 47 | 15 | Противотуманные фары, Наружное зеркало tu |
| 48 | 30 | Автоматический выключатель: электрические стекло подъемники, раздвижное заднее стекло с электроприводом |
| 49 | Аксессуар с задержкой |
Блоки под капотом

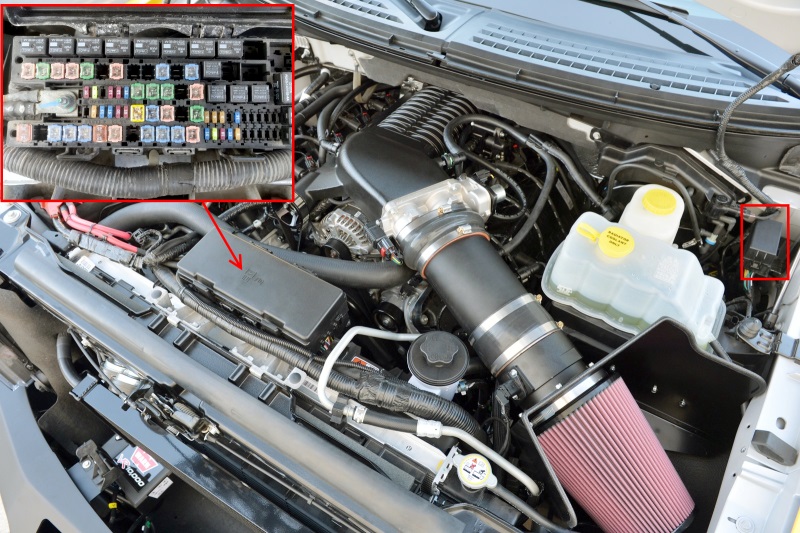

Основной блок предохранителе и реле находится под капотом по середине. Отдельно может быть установлен еще один дополнительный блок с реле.
Блок предохранителей и реле

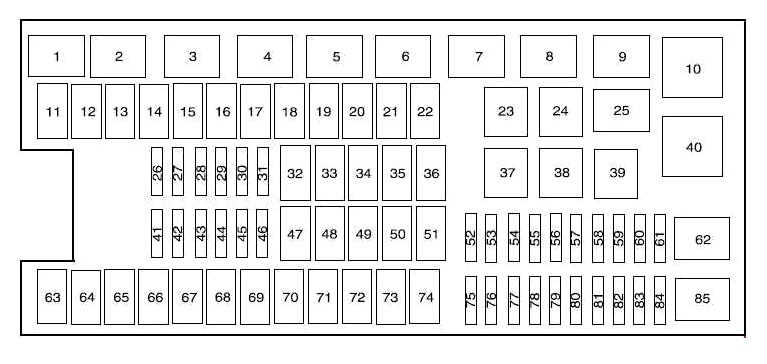

Схема
Обозначение
| 11 | 30 | Электродвигатели подножки |
| 12 | 40 | 2010-2014: Электро вентилятор |
| 50 | 2011-2014: Электро вентилятор (3,5 л, 6,2 л с максимальной буксировкой прицепа, SVT Raptor) | |
| 13 | 30 | Мощность реле стартера |
| 14 | 30 | Пассажирское сиденье с электроприводом |
| 15 | 40 | 2010-2014: Электро вентилятор |
| 50 | 2011-2014: Электро вентилятор (3,5 л, 6,2 л с тягово- сцепным устройством макс., SVT Raptor) | |
| 16 | 20 | 2013-2014: Hlgh-lntenslty нагнетательная фара со стороны пассажира. |
| 17 | 30 | Управление тормозами прицепа |
| 18 | 30 | 2010-2014: Дополнительный переключатель 1 (SVT Raptor) |
| 19 | 30 | 2010-2014: Дополнительный переключатель 2 (SVT Raptor) |
| 20 | 20 | Модуль 4 × 4 (электронный сдвиг) |
| 21 | 30 | Питание реле заряда аккумуляторной батареи прицепа |
| 22 | 30 | Вспомогательная розетка (приборная панель) |
| 26 | 10 | Модуль управления трансмиссией — блокировка питания и реле, соленоид вентиляции адсорбера, трансмиссия (2009-2010) |
| 27 | 20 | Питание реле топливного насоса |
| 28 | 10 | 2010-2014: Дополнительный переключатель 4 (SVT Raptor) |
| 29 | 10 | Встроенный соленоид на конце колеса 4 × 4 |
| 30 | 10 | Питание реле муфты кондиционера |
| 31 | 15 | 2011-2014: Питание реле пуска / пуска |
| 20 | 2009-2010: Реле габаритных огней прицепа. | |
| 32 | 40 | Питание реле обогревателя заднего стекла, питание реле обогреваемого зеркала |
| 33 | 40 | 2011–2014 годы: розетка переменного тока 110 вольт |
| 34 | 40 | 2009-2014: Питание реле модуля управления силовым агрегатом. |
| 50 | 2011-2014: Питание реле модуля управления трансмиссией (двигатель 3,5 л). | |
| 35 | 20 | 2013-2014: Высококачественные газоразрядные фары со стороны водителя. |
| 36 | 30 | Контроль устойчивости крена / Анти блокировочная тормозная система |
| 41 | 15 | 2012-2014: Омыватель передней камеры (SVT Raptor) |
| 2010: Зеркало с подогревом | ||
| 42 | 5 | 2011-2014: Колл. Реле Пуск / Пуск. |
| 43 | 15 | 2011-2014: Питание реле заднего фонаря прицепа. |
| 20 | 2009-2010: Реле лампы заднего хода. | |
| 44 | 15 | 2010-2014: Дополнительный выключатель 3 (SVT Raptor), Прицепное тягово — сцепное устройство, складывающиеся зеркала заднего вида. |
| 45 | 10 | 2011-2014: Датчик генератора. |
| 20 | 2009-2010: Питание реле остановки прицепа. | |
| 46 | 10 | Выключатель тормоза |
| 47 | 60 | Контроль устойчивости крена / Модуль анти блокировочной тормозной системы (2011-2014) |
| 48 | 20 | 2011-2014: Люк на крыше |
| 49 | 30 | Мощность реле стеклоочистителя |
| 50 | — | — |
| 51 | 40 | Мощность реле электродвигателя вентилятора |
| 52 | 5 | 2011-2014: Работа / запуск — Электронный усилитель рулевого управления. Кольцо реле нагнетателя |
| 53 | 5 | 2011-2014: Run / start — Модуль управления силовым агрегатом |
| 2009-2010: PCM, трансмиссия 6R80 | ||
| 54 | 5 | 2011-2014: Запуск / запуск — модуль 4х4. Задние фонари, Контроль устойчивости при опрокидывании / Анти блокировочная тормозная система. Реле заряда аккумуляторной батареи прицепа кол. Реле обогревателя заднего стекла колл. Кольцо реле омывателя передней камеры (SVT Raptor) |
| 2009-2010: Модуль 4 × 4, Фонарь заднего хода, RSC, Реле заряда аккумуляторной батареи прицепа. | ||
| 55 | 5 | 2009-2010: Электронное зеркало компаса (только трансмиссия 6R) |
| 56 | 15 | 2011-2014: Зеркала с подогревом |
| 57 | — | — |
| 58 | 15 | 2009-2010: Задние фонари прицепа. |
| 59 | 15 | 2009: Зеркала с подогревом |
| 60 | — | 2009-2010: Пусковой диод в одно касание |
| 61 | — | 2009-2010: Диодный топливный насос. |
| 63 | 25 | 2010-2014: Питание реле электро вентилятора. |
| 64 | 30 | 2009-2010: Усилитель |
| 40 | 2011-2012: Питание реле вакуумного насоса (двигатель 3,5 л). | |
| 65 | 20 | Вспомогательная розетка (приборная панель) |
| 66 | 20 | Вспомогательная розетка (внутри центральной консоли) |
| 67 | 20 | 2011-2014: Питание реле габаритных огней прицепа. |
| 68 | 25 | Модуль 4 × 4, модуль блокировки 4 × 2 (2013-2014) |
| 69 | 30 | Передние сиденья с подогревом или обогревом / охлаждением |
| 70 | — | — |
| 71 | 20 | 2011-2014: Подогрев задних сидений. |
| 72 | 20 | Вспомогательная розетка (задняя) |
| 73 | 20 | 2011-2014: Питание реле стоп-сигналов / указателей поворота прицепа. |
| 74 | 30 | Сиденье водителя с электроприводом / модуль памяти |
| 75 | 15 | 2009-2014: Модуль управления трансмиссией — напряжение питания 1 |
| 25 | 2011-2014: Модуль управления трансмиссией — напряжение питания 1 (двигатель 3,5 л) | |
| 76 | 20 | 2011-2014: Модуль управления трансмиссией — Напряжение питания 2: Общие компоненты трансмиссии (датчик массового расхода воздуха / температуры всасываемого воздуха — двигатели 3,7 л, 5,0 л, 6,2 л) (соленоид вентиляции адсорбера — двигатель 3,5 л) |
| 2009-2010: Напряжение питания 2, Напряжение — напряжение аккумулятора, Массовый расход воздуха / Температура всасываемого воздуха, CMS 12 и 22 с трансмиссией 6R80, Выключатель тормоза (BOO) | ||
| 77 | 10 | 2011-2014: Модуль управления трансмиссией — Напряжение питания 3 (компоненты трансмиссии, связанные с выбросами, реле электро вентилятора, сб.) |
| 2009-2010: Напряжение питания 3, электрическая муфта вентилятора, обмотка реле муфты кондиционера, напольный переключатель (4-ступенчатая коробка передач). | ||
| 78 | 15 | 2010-2014: Модуль управления трансмиссией — Напряжение питания 4 — Замки зажигания (двигатели 3,5 л, 3,7 л, 5,0 л) |
| 20 | 2011-2014: Модуль управления трансмиссией — Напряжение питания 4 — Замыкает зажигание (двигатель 6,2 л) | |
| 25 | 2009: Катушки зажигания, Voltage power 4 | |
| 79 | 5 | 2011-2014: Датчик дождя. |
| 10 | 2009-2010: CMS 4-ступенчатая коробка передач, 12 и 22 с 4-ступенчатой коробкой передач. | |
| 80 | — | — |
| 81 | — | — |
| 82 | 10 | 2009-2010: Модуль управления тормозом прицепа (TBCM), после продажный центральный высокий стоп-сигнал (CHMSL) |
| 83 | — | — |
| 84 | — | — |
| Реле | ||
| 1 | Модуль управления трансмиссией | |
| 2 | Стартер | |
| 3 | Двигатель вентилятора | |
| 4 | Обогрев заднего стекла | |
| 5 | 2010-2014: Электро вентилятор (высокоскоростной). | |
| 6 | Фонарь для буксировки прицепа | |
| 7 | 2010: реле Upfitter 1 | |
| 2011-2014: Запуск / запуск | ||
| 8 | Топливный насос | |
| 9 | Зарядное устройство для аккумуляторной батареи прицепа | |
| 10 | 2010: реле Upfitter 2 | |
| 2011-2014: Блок управления трансмиссией (двигатель 3,5 л). | ||
| 23 | Муфта кондиционера | |
| 24 | — | |
| 25 | — | |
| 37 | Прицеп буксирный левый останов / поворот | |
| 38 | Прицеп буксирный правый останов / поворот | |
| 39 | Фонари заднего хода для прицепа | |
| 40 | 2010-2014: Электро вентилятор | |
| 62 | 2011-2014: Электродвигатель стеклоочистителя. | |
| 2010: реле Upfitter 3 | ||
| 85 | 2010-2014: Электро вентилятор (низкая скорость). | |
За работу прикуривателей отвечают предохранители номер 22, 65 и 66.
Блок реле

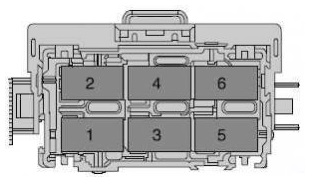

Схема
Расшифровка
- Вспомогательный переключатель 1
- Вспомогательный переключатель 2
- Вспомогательный переключатель 3
- Вспомогательный переключатель 4
- Омыватель передней камеры
- —
