Ford Fusion — предохранители и реле
Субкомпактвэн Ford Fusion европейской сборки производился на заводе в Германии в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах с бензиновыми и дизельными двигателями объёмом 1,2 1,4 1,6 литра. За этот период автомобиль прошел рестайлинг один раз. В нашем материале вы найдете описание блоков предохранителей и реле Форд Фьюжн, а так же их схемы и фотографии. Отдельно отметим предохранитель отвечающий за прикуриватель. В заключении предложим для ознакомления полное руководство по ремонту и обслуживанию.
Назначение элементов схем блоков может отличаться от представленного. Сверяйте описание со своей технической документацией. А если обладаете другим поколение Форд Фьюжн (модели с 2012 года выпуска), тогда изучите данную публикацию.
Блоки под капотом
Монтажный блок

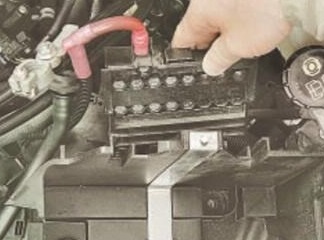

Он крепится с боку к аккумулятору, на его плюсовой провод и состоит из плавких вставок высокой мощности. Для доступа к нему надо поднять саму аккумуляторную батарею.

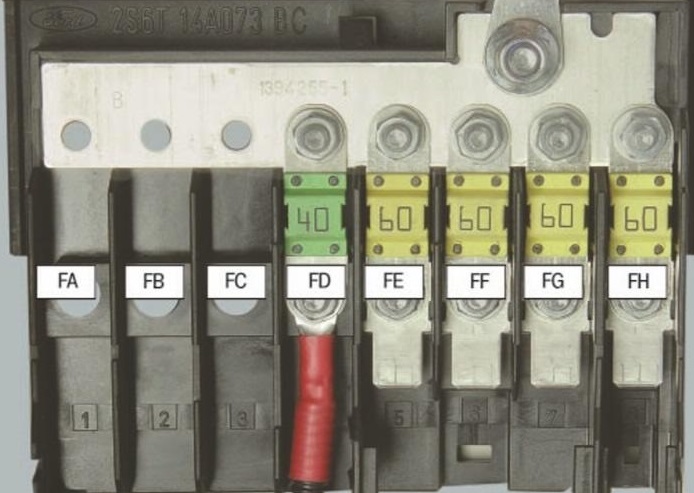

Схема
Обозначение
| FА | 80А Вспомогательный отопитель (отопитель РТС) |
| FB | 60А Коробка передач |
| FC | 60А Вспомогательный отопитель (отопитель РТС)/ свечи подогрева (дизельный двигатель) |
| FD | 40А Вентилятор охлаждения и кондиционирование воздуха |
| FE | 60А Осветительное оборудование и общий электронный модуль (GEM) |
| FF | 60А Зажигание |
| FG | 60А Двигатель и осветительное оборудование |
| FH | 60А Обогрев лобового стекла, АБС, ESP, стекло подъёмники |
Блок реле

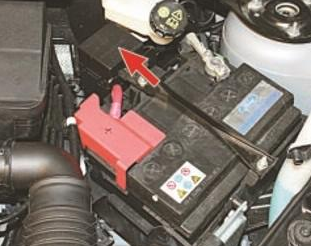

Данный блок находится рядом с аккумулятором, выглядит в форме квадрата.
Схема
Расшифровка
- R1 — Выключение А/С при широко открытой дроссельной заслонке
- R2 — Высокоскоростной режим вентилятора охлаждения двигателя
- R3 — Вспомогательный отопитель (отопитель РТС)
- R4 — Вспомогательный отопитель (отопитель РТС)
Блок в салоне

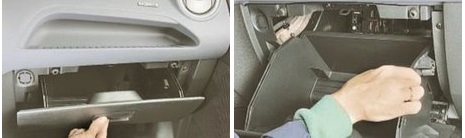

Основной блок с предохранителями и реле находится в салоне, за бардачком. Для доступа к нему надо слегка сжать по бокам стенки.

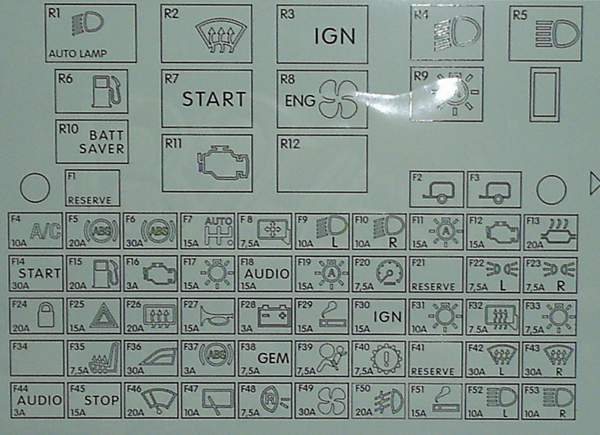

Актуальное назначение будет представлено в виде схемы на обратной крышки.

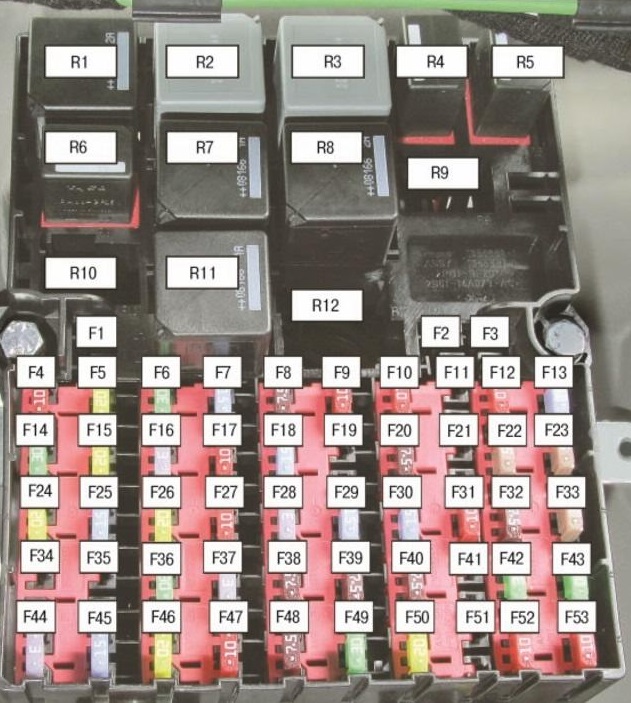

Фото — схема
Описание предохранителей
| F1 | Резерв |
| F2 | Прицеп |
| F3 | Прицеп |
| F4 | 10А Система отопления (кондиционирования) и вентиляции салона |
| F5 | 20А Антиблокировочная система (ABS) |
| F6 | 30А Антиблокировочная система (ABS) |
| F7 | 15А Коробка передач Durashift EST |
| F8 | 7,5А Электропривод наружных зеркал заднего вида |
| F9 | 10А Левая фара ближнего света |
| F10 | 10А Правая фара ближнего света |
| F11 | 15А Освещение при движении в светлое время суток |
| F12 | 15А Цепь питания системы впрыска, ЭБУ системы впрыска |
| F13 | 20А Система управления двигателем (дизель) |
| F14 | 30А Стартер |
| F15 | 20А Топливный насос |
| F16 | 3А Цепь питания реле системы впрыска, ЭБУ системы впрыска |
| F17 | 15А Переключатель приборов наружного освещения |
| F18 | 15А Автомагнитола |
| F19 | 15А Освещение при движении в светлое время суток |
| F20 | 7,5А Панель приборов, таймер отключения, фонарь освещения номерного знака |
| F21 | Резерв |
| F22 | 7,5А Габаритный свет левая сторона |
| F23 | 7,5А Габаритный свет правая сторона |
| F24 | 20А Центральный замок и звуковой сигнал охранной сигнализации |
| F25 | 15А Аварийная световая сигнализация |
| F26 | 20А Электрообогрев заднего стекла двери задка |
| F27 | 15А Звуковой сигнал |
| F28 | 3А Аккумулятор, стартер |
| F29 | 15А Прикуриватель |
| F30 | 15А Система зажигания |
| F31 | 10А Переключатель приборов наружного освещения |
| F32 | 7,5А Электрообогрев наружных зеркал заднего вида |
| F33 | 7,5А Переключатель приборов |
| F34 | Резерв |
| F35 | 7,5А Подогрев передних сидений |
| F36 | 30А Стеклоподъемники |
| F37 | 3А Антиблокировочная система (ABS) |
| F38 | 7,5А Электронный блок общего назначения |
| F39 | 7,5А Подушки безопасности |
| F40 | 7,5А Автоматическая коробка передач |
| F41 | Резерв |
| F42 | 30А Обогрев ветрового стекла |
| F43 | 30А Обогрев ветрового стекла |
| F44 | 3А Автомагнитола |
| F45 | 15А Стоп-сигналы |
| F46 | 20А Стеклоочиститель и омыватель ветрового стекла |
| F47 | 10А Стеклоочиститель стекла двери задка |
| F48 | 7,5А Фонарь заднего хода |
| F49 | 30А Электродвигатель отопителя |
| F50 | 20А Противотуманные фонари |
| F51 | 15А предохранитель дополнительного прикуривателя |
| F52 | 10А Левая фара дальнего света |
| F53 | 10А Правая фара дальнего света |
За прикуриватель отвечает предохранитель номер 29 и 51 на 15А.

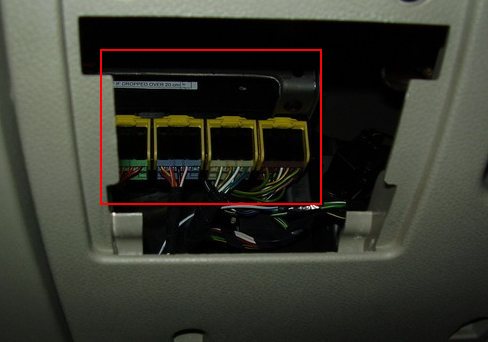

Обращаем внимание, что за работу центрального замка, аварийную сигнализацию, поворотники, дворники, освещение салона и систему диагностики так же отвечает Gem — блок, находящийся под панель приборов со стороны водителя, за перчаточным ящиком.
Руководство Форд Фьюжн
Нужно больше информации про ремонт и эксплуатацию Ford Fusion европейской сборки? Ознакомьтесь с данным руководством: «скачать«. А если остались вопросы задавайте их в комментариях.
