Форд Галакси 1 — предохранители, реле и все блоки управления
Минивэн Ford Galaxy 1 го поколения выпускался в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006 годах. За это время автомобиль прошел рестайлинг. В нашей публикации мы покажем расположение всех электронных блоков управления, которое характерно для автомобилей форд галакси 1 го поколения. Подробно опишем блоки предохранителей и реле Форд Галакси 1 со схемами и фото примерами исполнения. Отдельно отметим предохранитель отвечающий за прикуриватель.
Актуальное исполнение блоков и назначение элементов может отличаться от представленного и зависит от года выпуска (ресталиговые и дорестайлиговые) и уровня электро оснащенности автомобиля.
Расположение блоков

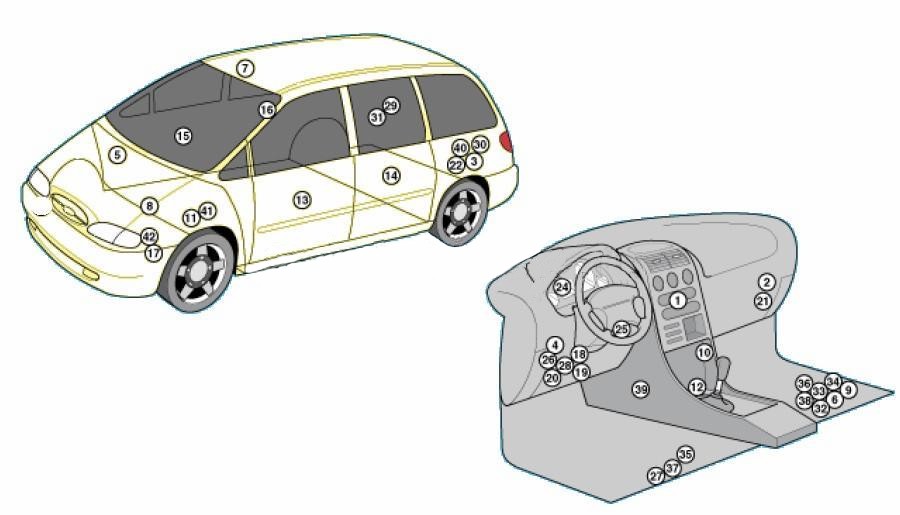

Общее расположение блоков представлено на данной схеме.
Описание
| 1 | Блок управления кондиционером (автоматическое управление температурой) – за приборной панелью |
| 2 | Блок управления электродвигателем вентилятора кондиционера, перед. (с автоматическим управлением температурой) |
| 3 | Блок управления электродвигателем вентилятора кондиционера, зад. (с автоматическим управлением температурой) |
| 4 | Блок управления противоугонной системой — в многофункциональном блоке управления |
| 5 | Звуковой сигнал противоугонной системы — резонатор системы впуска |
| 6 | Реле дополнительной аккумуляторной батареи — под передним правым сиденьем |
| 7 | Блок управления дополнительным отопителем — потолочная панель |
| 8 | Аккумуляторная батарея 1 |
| 9 | Аккумуляторная батарея 2 — под передним правым сиденьем (если есть) |
| 10 | Блок управления системой поддержания скорости (круиз — контроль) |
| 11 | Электродвигатель (привод) системы поддержания скорости (круиз — контроль) |
| 12 | Диагностический разъем (DLC) |
| 13 | Блок управления левым передним стеклоподъемником — дверь |
| 14 | Блок управления левым задним стеклоподъемником — дверь |
| 15 | Блок управления правым передним стеклоподъемником — дверь |
| 16 | Блок управления правым задним стеклоподъемником — дверь |
| 17 | Блок управления электродвигателем вентилятора системы охлаждения |
| 18 | Блок предохранителей /реле, приборная панель 1 — в многофункциональном блоке управления |
| 19 | Блок предохранителей/ реле приборная панель 2 |
| 20 | Блок предохранителей /реле приборная панель 3 |
| 21 | Резистор электродвигателя вентилятора отопителя, перед. (ручное управление температурой) |
| 22 | Резистор электродвигателя вентилятора отопителя, зад. (ручное управление температурой) |
| 23 | Звуковые сигналы — за бампером |
| 24 | Блок управления иммобилайзером — за комбинацией приборов |
| 25 | Кольцевая антенна иммобилайзера — возле замка зажигания |
| 26 | Реле указателей поворота — в многофункциональном блоке управления |
| 27 | Инерционный выключатель отсечки подачи топлива — под левым передним сиденьем |
| 28 | Много функционалыный блок управления — в блоке предохранителей реле приборной панели 1 — функции: Очиститель заднего стекла, очистители лобового стекла, указатели поворота, аварийная сигнализация, электропривод стеклоподъемников, функция задержки выключения освещения салона, обогреватель лобового стекла, обогреватель заднего стекла, централыный замок /дистанционное управление центральным замком, противоугонная система, система контроля исправности ламп, ближний/ далыний свет фар |
| 29 | Блок управления системы парковки — правая часть багажного отделения |
| 30 | Реле противотуманного фонаря (позиция 1) — левая часть багажного отделения |
| 31 | Реле противотуманного фонаря (позиция 2) — правая часть багажного отделения |
| 32 | Дополнительный предохранитель 76 (15А), разъем электрооборудования прицепа — под передним правым сиденьем |
| 33 | Дополнительный предохранитель 77 (25А/30А), система зарядки, разъем электрооборудования прицепа дополнительный обогреватель — под передним правым сиденьем |
| 34 | Дополнительный предохранитель 78 (15А), запасной — под передним правым сиденьем |
| 35 | Блок управления подогревателем сиденья водителя — под передним левым сиденьем |
| 36 | Блок управления подогревателем сиденья пассажира — под передним правым сиденьем |
| 37 | Боковой датчик удара, со стороны водителя — под передним левым сиденьем |
| 38 | Боковой датчик удара со стороны пассажира — под передним правым сиденьем |
| 39 | Электронный блок управления SRS |
| 40 | Блок управления электро оборудованием прицепа — левая часть багажного отделения |
| 41 | Электронный блок управления КПП |
| 42 | Датчик скорости автомобиля — КПП |
Блоки в салоне

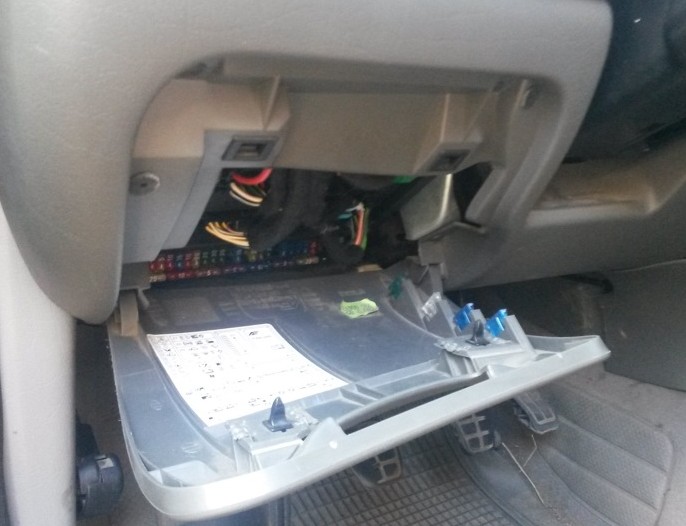

Он находится под приборной панелью, за защитной крышкой, с обратной стороны которой находится актальная схема с назначением предохранителей.
Основной блок
Вариант 1

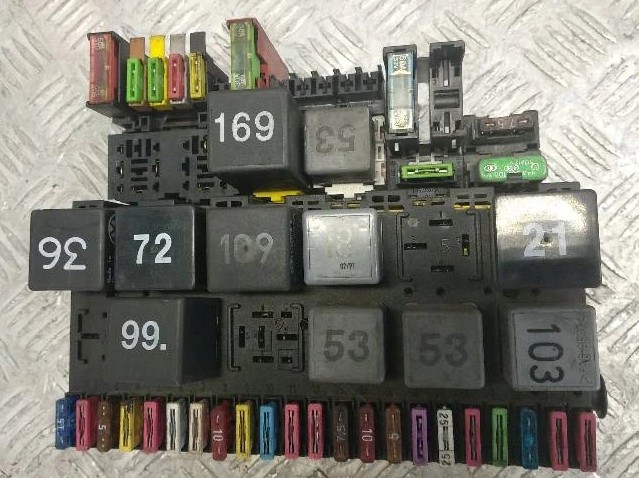

Фото — пример

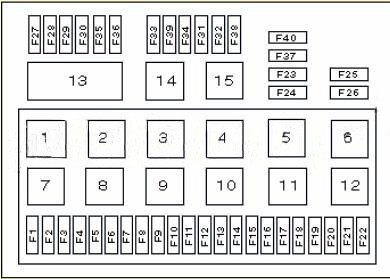

Схема
Назначение
| 1 | Реле дополнительного отопителя |
| 2 | Реле прерывистого режима работы очистителя заднего стекла |
| 3 | Реле электронного блока управления двигателем |
| 4 | Реле основных цепей зажигания |
| 5 | — |
| 6 | Реле указателей/ аварийной сигнализации |
| 7 | Реле насоса омывателя фар |
| 8 | Реле прерывистого режима работы очистителя/ омывателя лобового стекла |
| 9 | Зуммер предупреждения об оставленных включенными габаритах |
| 10 | Сборная шина задних противотуманных фонарей |
| 11 | Реле звукового сигнала |
| 12 | Реле топливного насоса (бензин) |
| 13 | Реле дальнего /ближнего света фар |
| 14 | — |
| 15 | — |
| F1 | (7,5A) Правая фара- ближний свет, корректор фары-левый |
| F2 | (7,5A) Левая фара-ближний свет, корректор фары-правый |
| F3 | (3A) Лампы подсветки номерного знака |
| F4 | (20A) Очиститель заднего стекла, электродвигатель вентилятора отопителя — задний, система освещения в дневное время |
| F5 | (10A) Электродвигатель очистителя лобового стекла, обогреватели форсунок омывателя |
| F6 | (25A) Электродвигатель вентилятора отопителя, блок управления кондиционером |
| F7 | Передние/ задние габариты — прав., зуммер предупреждения об оставленных включенными габаритах, |
| F8 | (5A) Передние/ задние габариты — лев., зуммер предупреждения об оставленных включенными габаритах, |
| F9 | (20A) Обогреватель заднего стекла |
| F10 | (15A) Выключатель освещения, противотуманные фары, противотуманные фонари |
| F11 | (7,5A) Дальний свет — левая фара, индикатор включения дальнего света фар |
| F12 | (7,5A) Дальний свет — правая фара |
| F13 | (10A) Звуковые сигналы |
| F14 | (15A) Фонари заднего хода |
| F15 | (10A) Электронный блок управления двигателем, обогреватель системы вентиляции картера |
| F16 | (3A) Часы, лампа освещения салона — передняя, комбинация приборов |
| F17 | (10A) Указатели поворота |
| F18 | (10A) инерционный выключатель отсечки подачи топлива, электронный блок управления двигателем (ECM) -2,0 |
| F19 | (30A) Электродвигатель вентилятора системы охлаждения, реле электромагнитной муфты компрессора кондиционера |
| F20 | (10A) Стоп-сигналы |
| F21 | (10/15A) Лампы освещения салона, часы, задний габарит, прикуриватель |
| F22 | (10A) Система диагностики, система кондиционирования, прикуриватель |
| F23 | (10A) Электродвигатель вентилятора системы охлаждения, реле электромагнитной муфты компрессора кондиционера |
| F24 | (30A) Электродвигатель очистителя лобового стекла |
| F25 | (60A) Свечи накаливания |
| F26 | (10A) Кислородный датчик |
| F27 | (50A) Реле обогревателя лобового стекла |
| F28 | (30A) Система управления противобуксовочной системой/ анти блокировочной системой тормозов |
| F29 | (30A) Система управления противобуксовочной системой/ анти блокировочной системой тормозов |
| F30 | (10A) Центральный замок, габаритные лампы двери |
| F31 | (10A) Звуковой сигнал противоугонной системы |
| F32 | (10A) Аварийная сигнализация (противоугонная система) |
| F33 | — |
| F34 | (25A) Реле электродвигателя вентилятора системы охлаждения |
| F35 | (20A) Разъем электрооборудования прицепа |
| F36 | — |
| F37 | (30A) Электропривод стекло подъемников |
| F38 | (20A) Электропривод сиденья |
| F39 | (25A) Реле электродвигателя вентилятора системы охлаждения |
За работу прикуривателя отвечают предохранители F21 и F22.
Вариант 2

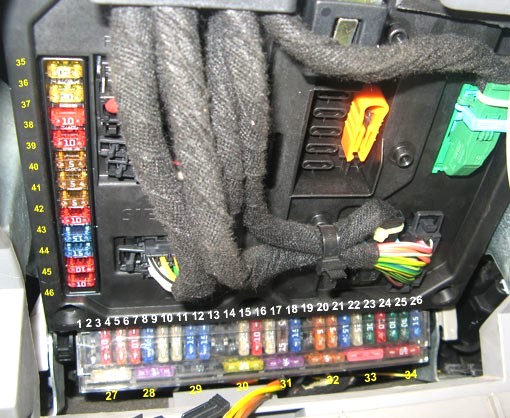

Фото схема

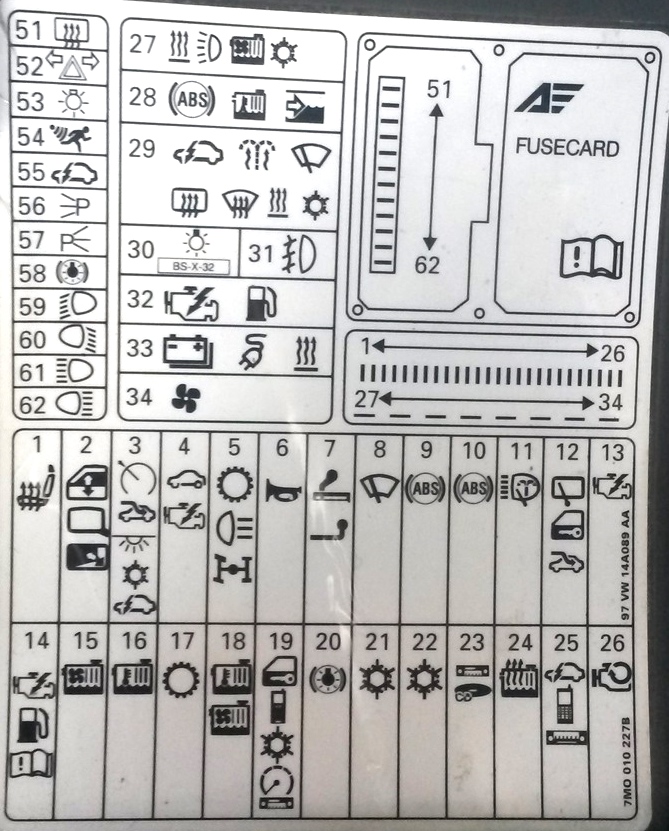

Схема с обозначением
Расшифровка
| F1 | (20A) Подогреватель сидений |
| F2 | (10A) Комбинация приборов, подсветка комбинации приборов, электропривод стекло подъемников, электропривод зеркал заднего вида на дверях |
| F3 | (5A) Система ABS, лампы освещения салона, подсветка комбинации приборов, прикуриватель, часы, система поддержания скорости, система отопления/ вентиляции, дополнительный обогреватель, система кондиционирования, навигационная система, люк |
| F4 | (10A) Система управления двигателем, противоугонная система |
| F5 | (15A) Система парковки, фонарь(и) заднего хода, система управления АКПП, система 4WD, навигационная система, разъем электро оборудования прицепа |
| F6 | (10A) Звуковой сигнал |
| F7 | (20A/25A) Прикуриватель, часы |
| F8 | (30A) Система зарядки, очиститель/ омыватель лобового стекла, дополнительный обогреватель, разъем электро оборудования прицепа |
| F9 | (30A) Анти блокировочная система тормозов (ABS) |
| F10 | (30A) Анти блокировочная система тормозов (ABS) |
| F11 | (20A) Омыватели фар |
| F12 | (15A) Прикуриватель, часы, очиститель/ омыватель лобового стекла, люк |
| F13 | (3A) Управление двигателем |
| F14 | (10A/20A/25A) Система управления двигателем, система поддержания скорости, система отопления/ вентиляции, система кондиционирования |
| F15 | (30A) Система управления двигателем, система кондиционирования |
| F16 | (10A/30A) Система управления двигателем, система кондиционирования |
| F17 | (10A/30A) Система управления двигателем, система управления АКПП, система отопления/ вентиляции |
| F18 | (5A) Система управления двигателем, система кондиционирования |
| F19 | (5A) Диагностический разъем, противоугонная система, комбинация приборов, система кондиционирования, аудиосистема, CD-чейнджер аудиосистемы, телефон, навигационная система, центральный замок, электропривод стекло подъемников |
| F20 | (10A) Система ABS, система управления АКПП, система управления двигателем, стоп-сигналы, комбинация приборов, система поддержания скорости, навигационная система, разъем электро оборудования прицепа |
| F21 | (25A30A) Кондиционер дополнительный обогреватель |
| F22 | (25A30A) Кондиционер дополнительный обогреватель |
| F23 | (10A) Аудиосистема, CD-чейнджер аудиосистемы, навигационная система |
| F24 | (25A) Система отопления/ вентиляции |
| F25 | (3A) Комбинация приборов, аудиосистема, CD-чейнджер аудиосистемы, навигационная система, телефон |
| F26 | (30A) Система управления АКПП, реле стартера — иммобилайзер, система управления двигателем, комбинация приборов |
| F27 | (25A) Управление двигателем, обогреватель лобового стекла, система кондиционирования/ отопления дополнительный обогреватель |
| F28 | (10A) Система ABS, система кондиционирования, система управления двигателем, очиститель/ омыватель лобового стекла, омыватели фар |
| F29 | (5A) Очиститель/ омыватель лобового стекла, обогреватель заднего стекла, система отопления/ вентиляции, система кондиционирования, дополнительный обогреватель |
| F30 | (3A) Задние габариты, лампы подсветки номерного знака, разъем электрооборудования прицепа |
| F31 | (15A) Противотуманные фары, разъем электро оборудования прицепа |
| F32 | (3A/10A) Система управления двигателем, система поддержания скорости, система кондиционирования |
| F33 | (25A/30A) Система зарядки, очиститель/ омыватель лобового стекла, дополнительный обогреватель, разъем электро оборудования прицепа |
| F34 | (25A) Система отопления/ вентиляции, система кондиционирования, дополнительный обогреватель |
| F51 | (20A) Обогреватель заднего стекла |
| F52 | (20A) Указатели поворота, аварийная сигнализация разъем электрооборудования прицепа, противоугонная система |
| F53 | (10A) Лампы подсветки проемов дверей, лампы освещения салона |
| F54 | (10A) Противоугонная система |
| F55 | (5A) Лампы подсветки проемов дверей, комбинация приборов, противоугонная система, центральный замок, электропривод стекло подъемников |
| F56 | (5A) Передние/ задние габариты (прав.), разъем электро оборудования прицепа, система освещения в дневное время, комбинация приборов |
| F57 | (5A) Передние /задние габариты (лев.), разъем электро оборудования прицепа, система освещения в дневное время, комбинация приборов |
| F58 | (10A) Корректор фар, система освещения в дневное время, левая фара, правая фара |
| F59 | (10A) Левая фара — ближний свет, комбинация приборов, корректор левой фары, система освещения в дневное время |
| F60 | (10A) Правая фара — ближний свет, комбинация приборов, корректор правой фары, система освещения в дневное время |
| F61 | (10A) Левая фара — дальний свет, комбинация приборов |
| F62 | (10A) Правая фара — дальний свет |
В данном исполнении за работу прикуривателя отвечает предохранитель номер 7 на 20А.

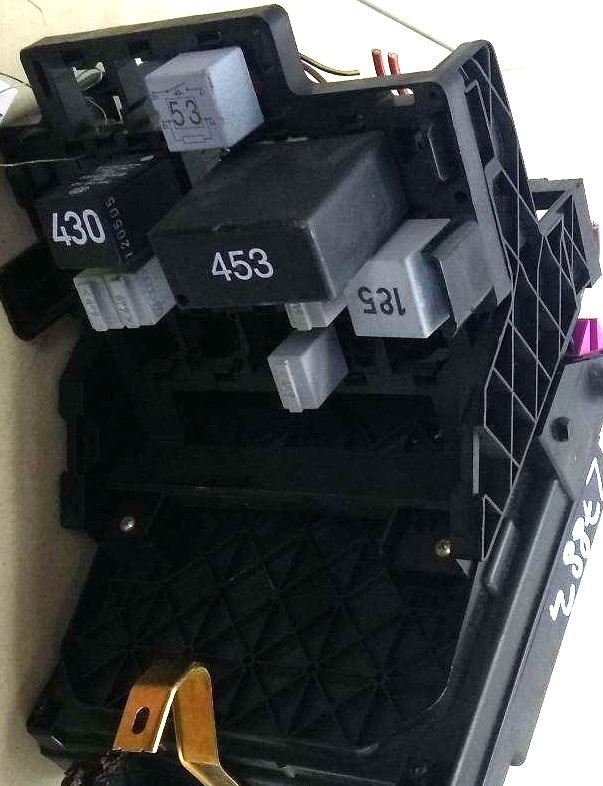

Блок с реле
Находится с обратной стороны основного блока.
Вариант 1

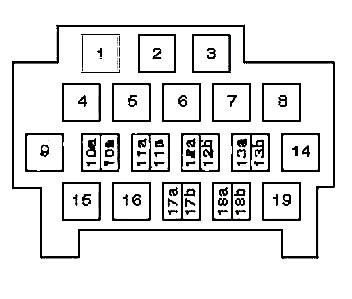

Схема
Расшифровка
| 1 | Блок управления складыванием зеркал |
| 10a | Реле звукового сигнала |
| 10b | Реле дополнительного отопителя |
| 11a | Реле стекло подъемника заднего бокового стекла, лев. |
| 11b | Реле стекло подъемника заднего бокового стекла, прав. |
| 12a | Реле полностью открытого положения дроссельной заслонки — АКПП |
| 12b | Реле полностью открытого положения дроссельной заслонки |
| 13a | Реле электродвигателя вентилятора отопителя-перед. |
| 13b | Реле электродвигателя вентилятора системы охлаждения |
| 17a | Реле отключения вентилятора отопителя 1 |
| 17b | Реле отключения вентилятора отопителя 2 |
| 18a | Реле отключения вентилятора отопителя 3 |
| 18b | — |
| 2 | Блок управления складыванием зеркал |
| 3 | Реле подкачивающего топливного насоса -Дизель |
| 4 | Реле электро двигателя вентилятора системы охлаждения — 2,0/2,3 |
| 5 | Блок управления электро магнитной муфтой компрессора кондиционера — Дизель |
| 6 | Реле системы управления трансмиссией |
| 7 | Блок управления электро оборудованием рулевого колеса |
| 8 | Блок управления электро оборудованием рулевого колеса |
| 9 | Реле системы освещения в дневное время — если установлено |
| 14 | — |
| 15 | — |
| 16 | Реле 2 стекло подъемника заднего бокового стекла |
| 19 | Реле насоса омывателя фар |
Вариант 2

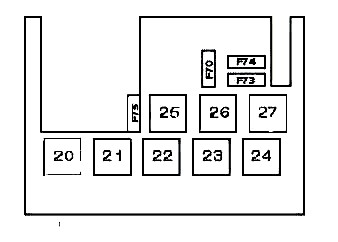

Схема
Описание
| 20 | Реле топливного насоса — 2,8 Реле электродвигателя вентилятора системы охлаждения |
| 21 | Реле системы управления двигателем — 2,0/2,3 |
| 22 | Реле насоса системы подачи воздуха на выпуск — 2,8 |
| 23 | Реле обогревателя лобового стекла |
| 24 | Реле топливного насоса — 2,0/2,3 |
| 25 | Реле стоп-сигналов |
| 26 | Реле вспомогательных цепей зажигания |
| 27 | Реле основных цепей зажигания |
| F70 | (30A) Система подачи воздуха на выпуск- бензин |
| F73 | (50A) Обогреватель лобового стекла |
| F74 | (50A) Система подачи воздуха на выпуск- Дизель |
| F75 | (30A) Электропривод стекло подъемников |
Вариант 3

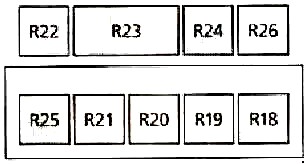

Схема
Обозначение
| 18 | Реле дополнительного отопителя |
| 19 | Реле дневных ходовых огней |
| 20 | Реле блокировки обгонной муфты |
| 21 | Реле задних вентиляционных окон |
| 22 | Реле обогрева лобового стекла |
| 23 | Реле сервотроника 4×4 |
| 24 | Реле стеклоподъемников |
| 25 | Размыкающее реле |
| 26 | Блок предупреждения (таймер) |

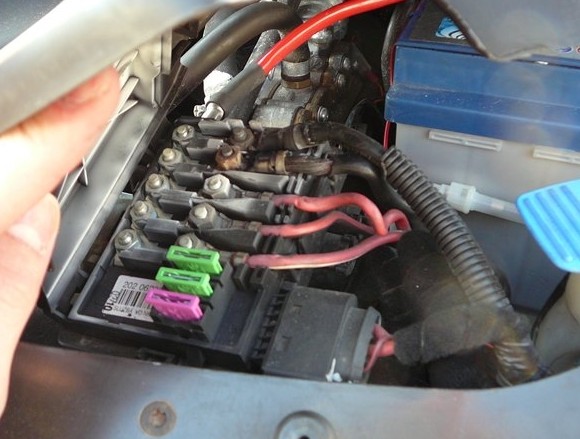

Блоки под капотом
Находится в левой части подкапотного пространства и включает так же плавкие вставки высокой мощности.
Основной блок
Схема
Назначение
| F100 | (3A) Блок предохранителей/ реле, приборная панель 1 (F55) |
| F101 | (30A) Анти блокировочная система тормозов (ABS) |
| F102 | (30A) Анти блокировочная система тормозов (ABS) |
| F103 | (60A) Дополнительный отопитель, свечи накаливания |
| F104 | (40A) Электродвигатель вентилятора системы охлаждения 1 |
| F105 | (40A) Реле электродвигателя вентилятора системы охлаждения |
| F106 | (110A) Блок предохранителей/ реле 1, приборная панель (F13/F25/F27), блок предохранителей/ реле 3, приборная панель (F75) |
| F107 | (150A) Генератор |

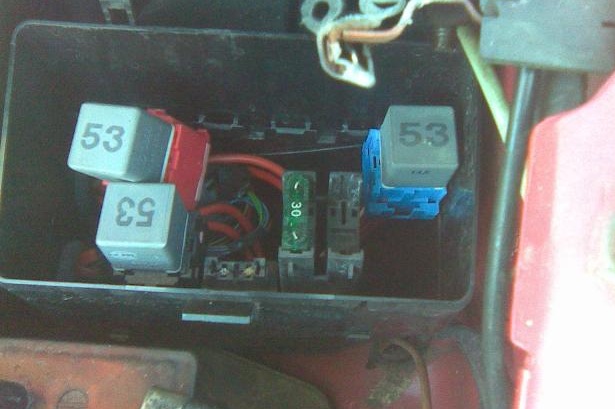

Дополнительный блок
На некоторых моделях под капотом устанавливается ещё один блок.

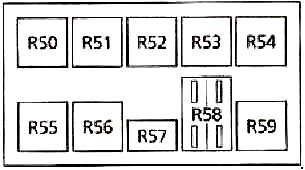

Схема
Расшифровка
| 57 | 30А Насос подачи воздуха | |
| 58 | 40А Вентилятор системы охлаждения | |
| 59 | 30/40А Вентилятор системы охлаждения | |
| Реле | ||
| 50 | Реле вентилятора (3-я скорость) | |
| 51 | Реле дроссельной заслонки | |
| 52 | Реле вентилятора (2-я скорость) | |
| 53 | Реле замедления | |
| 54 | Реле вентилятора (1-я скорость) или Диод насоса охлаждающей жидкости |
|
| 55 | Реле автоматической коробки передач | |
| 56 | Реле насоса подачи воздуха | |
Электросхемы Форд Галакси
Не нашли ответ на свой вопрос? Изучите данные схемы электрических соединений Ford Galaxy 1 поколения: «скачать«. Или пишите вопросы в комментарии.
У нас на канале мы подготовили видео по данному материалу. Смотрите и подписывайтесь.
