Ford Transit 8 (Custom) — предохранители и реле
Ford Transit 8 го поколения выпускался в 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 годах с бензиновыми и дизельными двигателями. За это время он прошел рестайлинг. Ford Transit Custom / Tourneo Custom предоставляет среднеразмерную малотоннажную серию Форд Транзит. В нашем материале вы найдете описание блоков предохранителей и реле Форд Транзит 8 го поколения, схемы блоков и места их расположения. Выделим предохранитель отвечающий за прикуриватель.
Актуальная схема блока будет нанесена на обратную сторону защитной крышки. В случае если схемы не подходят или Вы владеете другим поколением Форд Транзит, изучите данное описание.

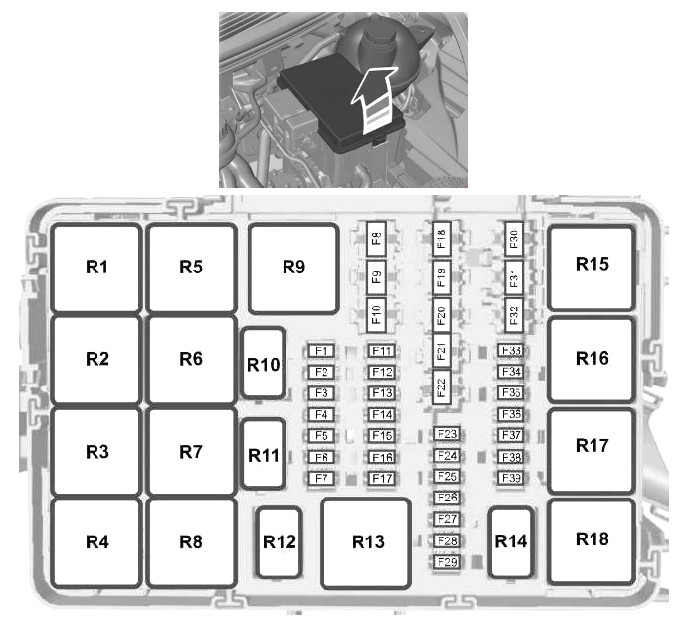

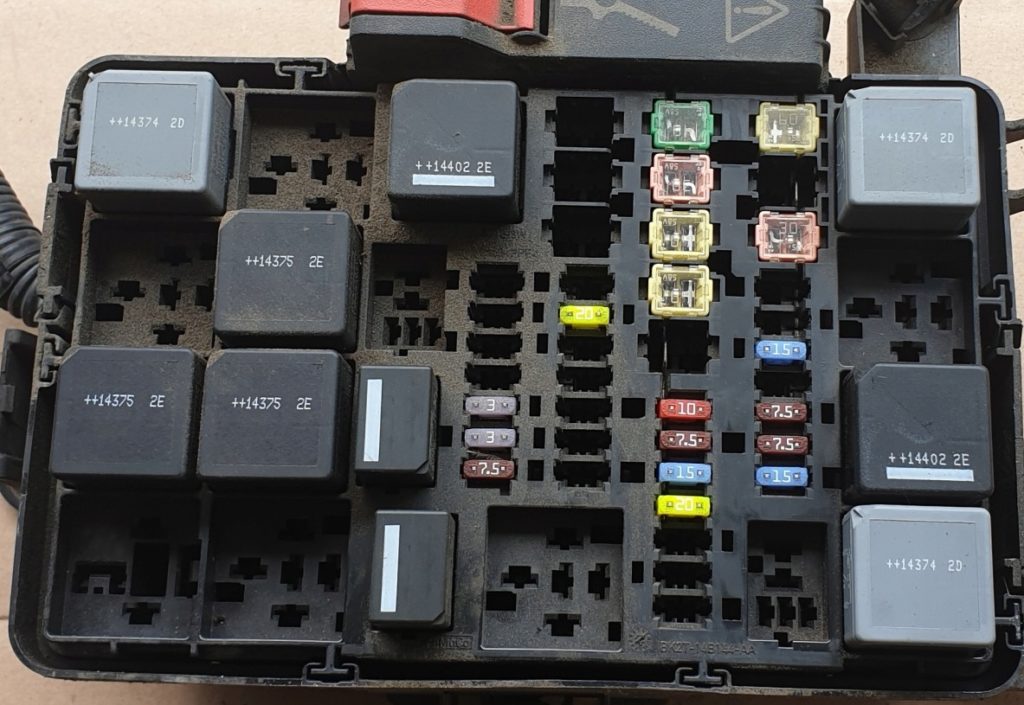

Блок под капотом
Находится рядом с бочком омывающей жидкости, под защитной крышкой.
Описание
Вариант 1
| F1 | 10А Система снижения токсичности выхлопа |
| F2 | 15А Система снижения токсичности выхлопа |
| F3 | 15А Система снижения токсичности выхлопа |
| F4 | 10А Система снижения токсичности выхлопа |
| F5 | 30А Испаритель фильтра продуктов сгорания дизельного топлива, Система управления свечей предпускового подогрева |
| F6 | 3А Антиблокировочная система тормозов. Поддержание устойчивости. Зажигание |
| F7 | 7,5А Модуль управления силовым агрегатом |
| F8 | 20А Вентилятор охлаждения |
| F9 | 30А Левый стеклоочиститель ветрового стекла |
| F10 | 30А Правый стеклоочиститель ветрового стекла |
| F11 | 10А Муфта компрессора системы кондиционирования |
| F12 | 20А Свеча предпускового подогрева испарителя фильтра продуктов сгорания дизельного топлива |
| F13 | Резерв |
| F14 | 30А Система снижения токсичности выхлопа — зажигание |
| F15 | Не используется |
| F16 | Не используется |
| F17 | Не используется |
| F18 | 40А Антиблокировочная система тормозов, насос системы поддержания устойчивости |
| F19 | 30А Соленоид стартера |
| F20 | 60А Свечи накаливания |
| F21 | 60А Реле 3 зажигания |
| F22 | Резерв |
| F22 | Резерв |
| F23 | Резерв |
| F24 | 7,5А Топливный насос высокого давления |
| F25 | Резерв |
| F26 | Резерв |
| F27 | Резерв |
| F28 | Резерв |
| F29 | Резерв |
| F30 | 40А Вентилятор 1 системы охлаждения |
| F31 | 40А Вентилятор 2 системы охлаждения |
| F32 | 60А Электродвигатели (два) стеклоочистителей ветрового стекла |
| F33 | 20А Запуск-остановка вспомогательного водяного насоса |
| F34 | Резерв |
| F35 | 15А Источник питания системы управления силовым агрегатом |
| F36 | 15А Датчик NOXI 2 |
| F37 | 7,5А Клапан управления обьемом |
| F38 | 7,5А Датчик массового расхода воздуха |
| F39 | 15А Испаритель топлива дизельного насоса |
| Реле | |
| R1 | Зажигание |
| R2 | Стартер |
| R3 | Стеклоочиститель заднего окна |
| R4 | Не используется |
| R5 | вентилятор охлаждения |
| R6 | Стеклоочиститель ветрового стекла — включение и выключение |
| R7 | Стеклоочиститель ветрового стекла — низкая и высокая скорость работы |
| R8 | Не используется |
| R9 | Не используется |
| R10 | Муфта компрессора системы кондиционирования |
| R11 | Свеча предпускового подогрева топлива системы испарителя |
| R12 | Топливный насос высокого давления |
| R13 | Насос привода на все колеса |
| R14 | Система Econetic |
| R15 | Вентиляторы системы охлаждения: высокоскоростной и низкоскоростной |
| R16 | Система снижения токсичности выхлопа |
| R17 | Модуль управления силовым агрегатом |
| R18 | Вентилятор системы охлаждения — высокоскоростной |
Вариант 2
| F1 | 5А Выключение звука радиоприемника |
| F2 | Резерв |
| F3 | Резерв |
| F4 | Резерв |
| F5 | Резерв |
| F6 | 15А Датчик оксидов азота |
| F7 | 15А Датчик твердых частиц |
| F8 | 20А Высокоскоростной вентилятор системы охлаждения |
| F9 | Резерв |
| F10 | Резерв |
| F11 | Резерв |
| F12 | Резерв |
| F13 | Резерв |
| F14 | Резерв |
| F15 | Резерв |
| F16 | Резерв |
| F17 | Резерв |
| F18 | 40A Вентилятор 2 системы охлаждения |
| F19 | 40/60A вентилятор системы охлаждения |
| F20 | 40A Система снижения токсичности выхлопа |
| F21 | 40А Свеча предпускового подогрева 2 |
| F22 | 40А Свеча предпускового подогрева 1 |
| F23 | 10А Муфта компрессора системы кондиционирования |
| F24 | Резерв |
| F25 | 15А Правые фары с газоразрядными лампами высокой интенсивности |
| F26 | 15А Левые фары с газоразрядными лампами высокой интенсивности |
| F27 | Резерв |
| F28 | 5А Нагревательный элемент клапана принудительной вентиляции картера |
| F29 | 7,5/15А Насос охлаждающей жидкости |
| F30 | 40/60А Реле модуля управления силовым агрегатом |
| F31 | 20А Реле «работа-пуск» 2 |
| F32 | 20A Дополнительный отопитель, работающий на топливе |
| F33 | Резерв |
| F34 | Резерв |
| F35 | 20А Модуль управления силовым агрегатом |
| F36 | 20А Силовой провод 5 автомобиля |
| F37 | 15А Бак с реагентом. Клапан системы рециркуляции отработавших газов |
| F38 | 10А Высокоскоростной вентилятор системы охлаждения. Муфта компрессора системы кондиционирования. Низкоскоростной вентилятор системы охлаждения. Реле высокоскоростного и низкоскоростного вентилятора системы охлаждения. Катушки реле R1, R5, R10, и R15 электро — распределительной коробки двигателя |
| F39 | Система управления свечей предпускового подогрева |
| Реле | |
| R1 | Высокоскоростной вентилятор системы охлаждения |
| R2 | Не используется |
| R3 | Стеклоочиститель заднего окна |
| R4 | Модуль пневматической подвески |
| R5 | Вентилятор охлаждения |
| R6 | Не используется |
| R7 | Левые фары с газоразрядными лампами высокой интенсивности |
| R8 | Правые фары с газоразрядными лампами высокой интенсивности |
| R9 | Стартер |
| R10 | Муфта компрессора системы кондиционирования |
| R11 | Не используется |
| R12 | Не используется |
| R13 | Катализатор системы снижения токсичности выхлопа |
| R14 | Не используется |
| R15 | Низкоскоростной вентилятор системы охлаждения |
| R16 | Не используется |
| R17 | Не используется |
| R18 | Модуль управления силовым агрегатом |
Блоки в салоне
В салоне Ford Transit mk8 находятся 3 блока с предохранителями и реле. 2 под панелью приборов со стороны водителя и один за спинкой водительского сидения.

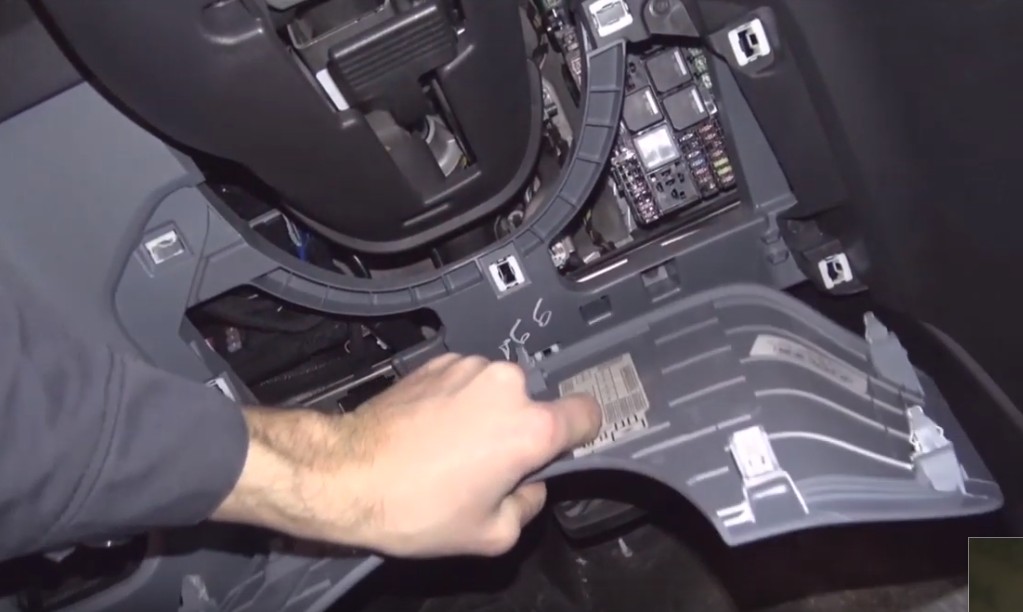

Блоки под панелью
Для доступа снимите защитную крышку.
Вариант 1

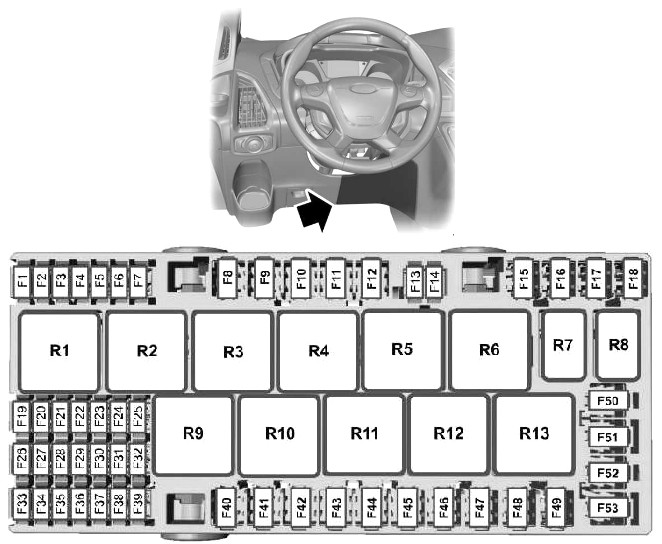

Блок предохранителей и реле
Пример
Назначение
| F1 | 10А Модуль подушки безопасности |
| F2 | 20А Обогреваемое заднее стекло |
| F3 | 10А Обогреваемые наружные зеркала |
| F4 | Резерв |
| F5 | Резерв |
| F6 | 5А Тахограф |
| F7 | 10А Датчик аккумуляторной батареи |
| F8 | 40А Розетка источника питания переменного тока |
| F9 | Резерв |
| F10 | 30А Сиденье водителя с электроприводом |
| F11 | 30А Сиденье пассажира с электроприводом |
| F12 | 30А Подсветка порога |
| F13 | Резерв |
| F14 | 5А Модуль управления отслеживанием и блокировкой |
| F15 | 40А Реле аккумуляторной батареи модуля управления силовым агрегатом |
| F16 | 40А Реле питания модуля управления силовым агрегатом |
| F17 | Резерв |
| F18 | 30А Клапаны анти блокировочной системы тормозов. Клапаны системы поддержания устойчивости |
| F19 | 5А Тахограф |
| F20 | 5А Реле обогреваемого наружного зеркала. Реле обогрева лобового стекла |
| F21 | Резерв |
| F22 | 15А Блок предохранителей в салоне |
| F23 | 7,5А Модуль управления системой кондиционирования |
| F24 | 5А Коррекция наклона света фар |
| F25 | 7,5А Освещение салона |
| F26 | 10А Обогреваемые наружные зеркала |
| F27 | 20А Передние сиденья с обогревом |
| F28 | 20А Указатели поворота |
| F29 | Задняя камера системы помощи при парковке. Система контроля за соблюдением дорожной разметки. Зеркала с электроприводом |
| F30 | Система адаптивного круиз — контроля |
| F31 | Резерв |
| F32 | 10А Освещение салона |
| F33 | 20А Модуль привода на все колеса |
| F34 | 20А Стеклоочиститель заднего окна |
| F35 | 5А Зеркала с электроприводом складывания |
| F36 | 20А Звуковой сигнал |
| F37 | 7,5А Модуль SYNC |
| F38 | 5А Электро вентилятор обдува. Реле звукового сигнала. Реле очистителя лобового стекла |
| F39 | 7,5А Дистанционный бесключевой вход. Аккумуляторная батарея. Окна с электроприводом. Отопление, вентиляция и кондиционирование воздуха зоны задних пассажиров |
| F40 | 40А Электродвигатель переднего вентилятора обдува |
| F41 | 40А Электродвигатель заднего вентилятора обдува |
| F42 | 30А Обогреваемое заднее стекло |
| F43 | 30А Гнездо электропитания прицепа |
| F44 | 60А Дополнительные гнезда электропитания |
| F45 | Резерв |
| F46 | 30А Окна с электроприводом |
| F47 | 20А Предохранитель прикуривателя Ford Transit |
| F48 | 20А Задние дополнительные гнезда электропитания |
| F49 | 20А Передние дополнительные гнезда электропитания |
| F50 | 60А Реле 1 зажигания |
| F51 | 60А Реле 2 зажигания |
| F52 | 40А Обогреватель ветрового стекла (левая сторона) |
| F53 | 40А Обогреватель ветрового стекла (правая сторона) |
| Реле | |
| R1 | Дополнительный отопитель, работающий на топливе |
| R2 | Дополнительные гнезда электропитания |
| R3 | Не используется |
| R4 | Зажигание 2 |
| R5 | Окна с электроприводом |
| R6 | Зажигание 1 |
| R7 | Звуковой сигнал |
| R8 | Не используется |
| R9 | Электродвигатель переднего вентилятора обдува |
| R10 | Электродвигатель заднего вентилятора обдува |
| R11 | Обогреваемое заднее стекло. Обогреваемые наружные зеркала |
| R12 | Обогреватель ветрового стекла (левая сторона) |
| R13 | Обогреватель ветрового стекла (правая сторона) |
За работу прикуривателя и дополнительные гнезда питания и USB порт отвечают предохранители 47, 48, 49 на 20А.

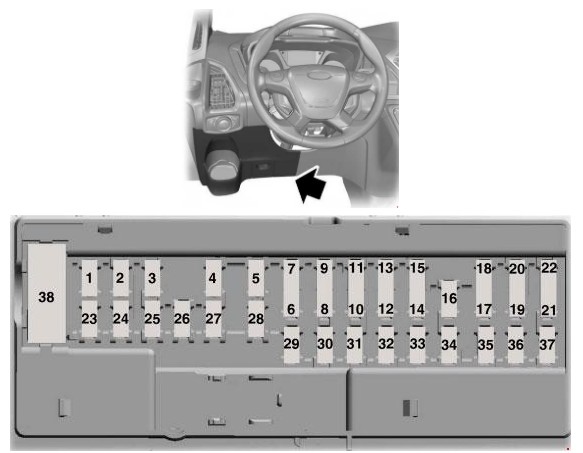

Дополнительный блок предохранителей

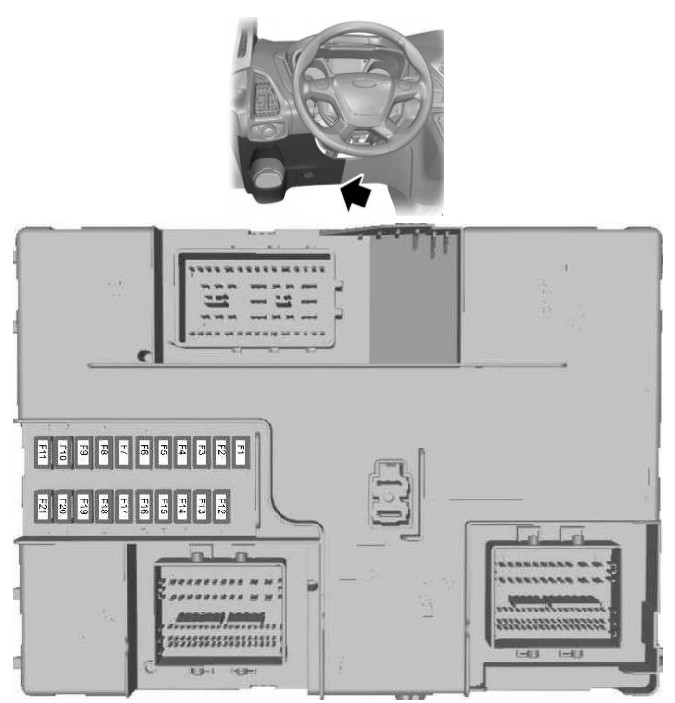

Схема
Фотография
Обозначение
| F1 | 15А Система централизованного запирания 2 |
| F2 | 15А Система централизованного запирания 1 |
| F3 | 15А Замок (выключатель) зажигания Реле дополнительного аккумулятора |
| F4 | 5А Модуль системы помощи при парковке |
| F5 | 5А Модуль датчика дождя. Модуль автоматического контроля света |
| F6 | 15А Насос омывателя лобового стекла |
| F7 | 7,5А Наружные зеркала |
| F8 | 15А Передние противотуманные фары |
| F9 | 10А Правое реле дальнего света |
| F10 | 10А Левое реле дальнего света |
| F11 | 25А Фонари наружного освещения с правой стороны. Габаритные огни с левой стороны |
| F12 | 20А Противоугонная сигнализация. Батарея автономного звукового устройства |
| F13 | 15А Разъем передачи данных. Реле дополнительного гнезда электропитания. Освещение салона |
| F14 | 25А Световое оборудование дневного времени Указатели поворота Задние противотуманные фары |
| F15 | 25А Габаритные огни с правой стороны. Фонари наружного освещения с левой стороны. Центральный стоп-сигнал |
| F16 | 20А Органы управления аудиосистемой |
| F17 | 7,5А Система управления отопителем. Панель приборов Электровентилятор обдува |
| F18 | 10А Переключатель фар. Модуль рулевого колеса |
| F19 | 5А Сброс модуля интерфейса дисплея передних органов управления |
| F20 | 5А Пассивная противоугонная система и зажигание. Зажигание |
| F21 | 3А Передний модуль управления аудиосистемой. Реле вспомогательного оборудования |
Вариант 2

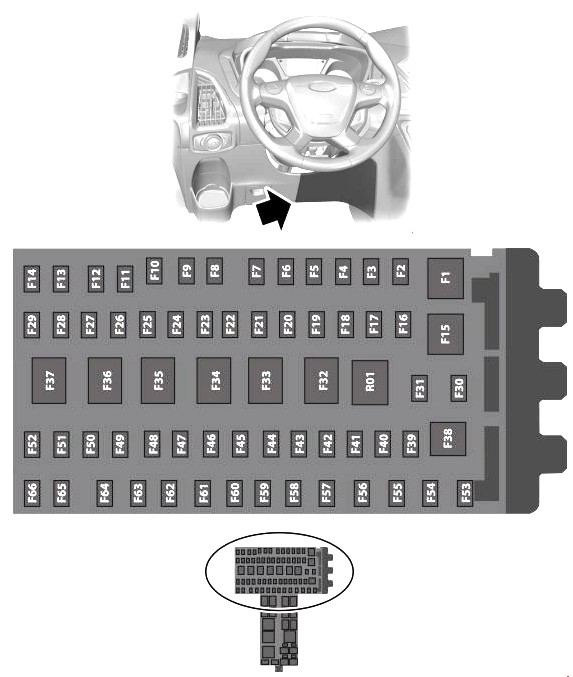

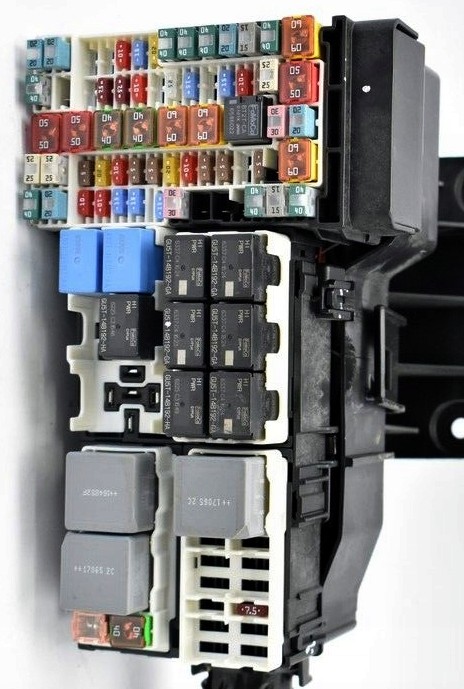

Блок предохранителей и реле

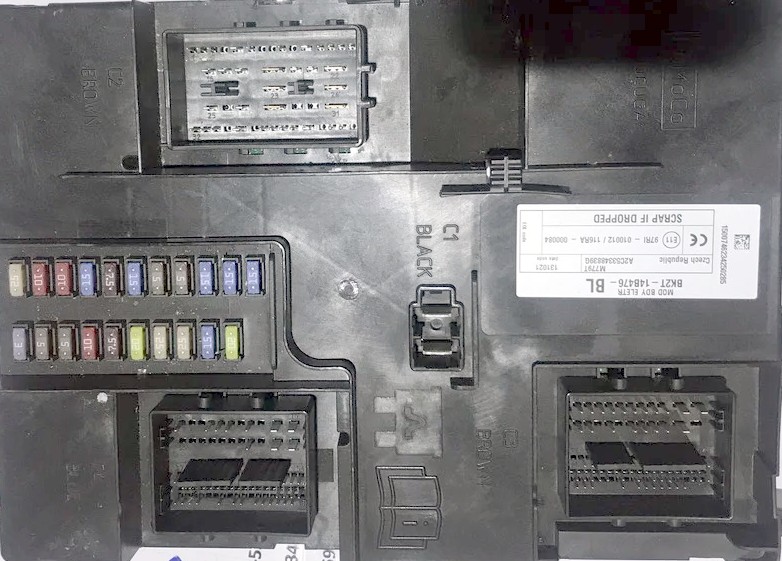

Пример исполнения

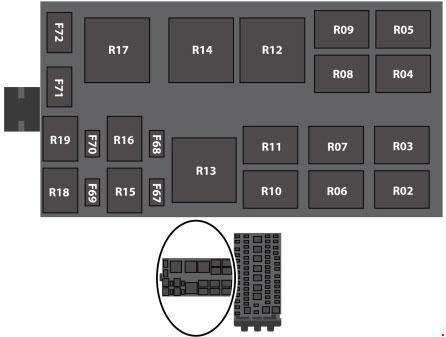

Схема
Расшифровка
| F1 | 60А Реле электродвигателя стеклоочистителя ветрового стекла |
| F2 | 40А Электровентилятор обдува |
| F3 | Резерв |
| F4 | 40А Обогреваемое заднее стекло. Обогреваемые наружные зеркала |
| F5 | 40А Питание прицепа B+ |
| F6 | 40А Дополнительное гнездо питания 2 |
| F7 | 40А Дополнительное гнездо питания 1 |
| F8 | 20А Звуковой сигнал |
| F9 | 15А Реле омывателя заднего окна |
| F10 | 10А Катушки реле R1, R2, R3, R4, R5, R10, R17 |
| F11 | Резерв |
| F12 | Резерв |
| F13 | 20А Прикуриватель |
| F14 | 20А Розетка питания вспомогательного оборудования на щитке приборов |
| F15 | 50А Модуль качества напряжения. Блок управления системами кузова |
| F16 | 25А Модуль антиблокировочной системы тормозов. Клапаны управления электронной системой динамической стабилизации |
| F17 | 5А Катушка реле напряжения положительного элемента аккумуляторной батареи модуля управления силовым агрегатом |
| F18 | 10А Стоп-сигнал |
| F19 | 15А Реле груза блокировки |
| F20 | 5А Дополнительный отопитель, работающий на топливе |
| F21 | 15А Блок управления автоматической коробкой передач |
| F22 | 25А Масляный насос для автоматической КПП |
| F23 | 20А Левая сторона обогреваемого заднего стекла |
| F24 | 10А Обогреваемые наружные зеркала |
| F25 | 7,5А Разблокировка двери водителя |
| F26 | 7,5А Разблокировка двери пассажира |
| F27 | Резерв |
| F28 | Резерв |
| F29 | 40А Электродвигатель заднего вентилятора обдува |
| F30 | 20А Заднее дополнительное гнездо электропитания |
| F31 | 20А Левая сторона обогреваемого заднего стекла |
| F32 | 60А Реле «работа /пуск» |
| F33 | 60А Реле топливного насоса |
| F34 | 40А Левая сторона обогреваемого заднего стекла |
| F35 | 40А Правая сторона обогреваемого заднего стекла |
| F36 | 50А Питание RP1 блока управления кузовными системами |
| F37 | 50А Питание RP2 блока управления кузовными системами |
| F38 | 60А Питание BB4 коробки стандартного реле |
| F39 | 20А Сиденья с обогревом |
| F40 | 5А Блок зажигания модуля управления силовым агрегатом |
| F41 | 5А Катушка реле вспомогательного подогревателя, работающего на топливе |
| F42 | 5А Коррекция наклона света фар |
| F43 | 5А Модуль управления коробкой передач |
| F44 | 10А Пневматическая подвеска. Модуль качества напряжения. Система климат — контроля зоны задних пассажиров. Система определения света и расстояния. Камеры переднего и заднего вида. Система адаптивного круиз — контроля |
| F45 | 20А Указатели поворота |
| F46 | 5А Обогреваемое заднее стекло. Реле обогреваемого наружного зеркала |
| F47 | 5А Модуль антиблокировочной системы тормозов |
| F48 | 10А Разъем 1 интерфейса кемпера |
| F49 | 20А Стеклоочиститель заднего окна |
| F50 | 5А Модуль датчика дождя. Стеклоочиститель заднего окна |
| F51 | 25А Электродвигатель очистителя лобового стекла |
| F52 | 25А Электродвигатель очистителя лобового стекла |
| F53 | Резерв |
| F54 | Резерв |
| F55 | 40А Модуль антиблокировочной системы тормозов. Электронная система курсовой устойчивости |
| F56 | 30А Порог с электроприводом |
| F57 | 30А Сиденье водителя с электроприводом |
| F58 | 20А Передний противотуманный фонарь |
| F59 | 30А Соленоид стартера |
| F60 | 15А Заряд аккумуляторной батареи прицепа |
| F61 | 15А Левая сторона двойной блокировки |
| F62 | 15А Правая сторона двойной блокировки |
| F63 | 15А Левая сторона центрального замка |
| F64 | 15А Правая сторона центрального замка |
| F65 | 20А Топливный насос |
| F66 | 40А Обогреваемый топливный фильтр |
За работу прикуривателя отвечает предохранитель номер 13 на 20А, а дополнительные розетки и USB порта — 20, 6 и 7.
Блок реле
Описание
| Предохранители | ||
| F67 | Резерв | |
| F68 | Резерв | |
| F69 | 7,5А Тахограф | |
| F70 | Резерв | |
| F71 | 40А Розетка 230 В | |
| F72 | 30А Гнездо электропитания прицепа | |
| Реле | ||
| R1 | Звуковой сигнал | |
| R2 | Обогреваемое заднее стекло | |
| R3 | Электродвигатель заднего вентилятора обдува | |
| R4 | Задние дополнительные гнезда электропитания | |
| R5 | Прикуриватель. Дополнительное гнездо питания | |
| R6 | Реле обогреваемого ветрового стекла (левая сторона) | |
| R7 | Реле обогреваемого ветрового стекла (правая сторона) | |
| R8 | Насос омывателя заднего окна | |
| R9 | Вентилятор обдува вспомогательного подогревателя, работающего на топливе | |
| R10 | Электровентилятор обдува | |
| R11 | Внешняя блокировка | |
| R12 | Зеркала с электроприводом складывания | |
| R13 | Работа-пуск | |
| R14 | Топливный насос | |
| R15 | Не используется | |
| R16 | Не используется | |
| R17 | Стеклоочиститель ветрового стекла | |
| R18 | Передний противотуманный фонарь | |
| R19 | Не используется | |
Дополнительный блок предохранителей
Схема
Назначение
| 1 | Резерв |
| 2 | 7,5А Наружные зеркала с электроприводом. Окно двери водителя |
| 3 | 20А Разблокировка двери водителя. Разблокировка двери пассажира |
| 4 | Резерв |
| 5 | Резерв |
| 6 | Резерв |
| 7 | Резерв |
| 8 | 10А Звуковой сигнал противоугонной сигнализации |
| 9 | Запасной. |
| 10 | Запасной. |
| 11 | 5А Датчик проникновения. Отопление, вентиляция и кондиционирование воздуха зоны задних пассажиров |
| 12 | 7,5А Система управления микроклиматом. Кнопка аварийной световой сигнализации |
| 13 | 7,5А Рулевая колонка. Панель приборов. Разъем передачи данных |
| 14 | Запасной |
| 15 | 10А Разъем передачи данных |
| 16 | 15А Исполнительное устройство замка сдвижной двери |
| 17 | 5А Батарея автономного звукового устройства |
| 18 | 5А Замок (выключатель) зажигания |
| 19 | 7,5А Индикатор отключения надувной подушки безопасности пассажира. Выключатель срабатывания надувной подушки безопасности пассажира. |
| 20 | 7,5А Тахограф |
| 21 | 5А Модуль управления дополнительным отопителем |
| 22 | 5А Запасной |
| 23 | 10А Задержка выключения вспомогательного оборудования. Инвертор постоянного/ переменного тока |
| 24 | 30А Система централизованного запирания. Система двойного запирания |
| 25 | 30А Модуль двери водителя |
| 26 | 30А Модуль двери пассажира |
| 27 | 30А Запасной |
| 28 | 20А Запасной |
| 29 | 30А Запасной |
| 30 | 30А Запасной |
| 31 | 15А Запасной |
| 32 | 10А Модуль SYNC. Многофункциональный дисплей. Радиочастотный радиоприемник |
| 33 | 20А Аудиосистема. Модуль SYNC |
| 34 | 30А Реле зажигания. Модуль управления системой активной помощи при парковке. Система управления отопителем. Система контроля за соблюдением дорожной разметки. Модуль управления системы подушек и ремней безопасности. Центральный блок управления. Индикатор отключения надувной подушки безопасности пассажира. Тахограф. Дополнительный отопитель. Модуль рулевого колеса |
| 35 | 5А Модуль управления системы подушек и ремней безопасности |
| 36 | 15А Модуль управления системой активной помощи при парковке. Система контроля за соблюдением дорожной разметки. Модуль рулевого колеса |
| 37 | 20А Запасной |
| 38 | 30А Окна с электроприводом |
Блок предохранителей за сиденьем водителя

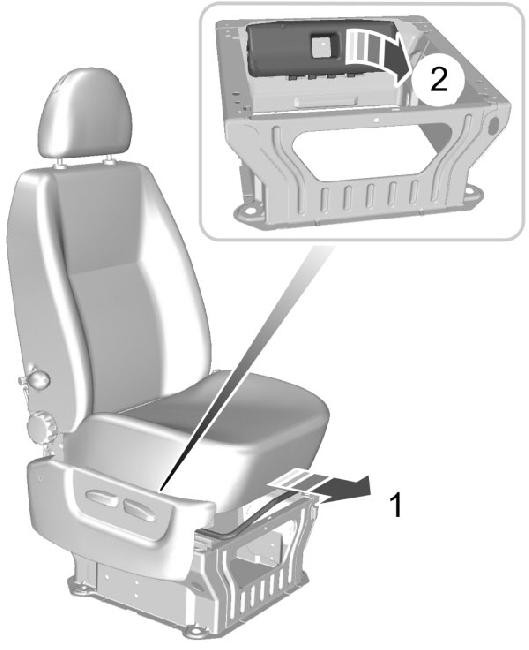

Для доступа к блоку, надо отодвинуть сидение вперёд.

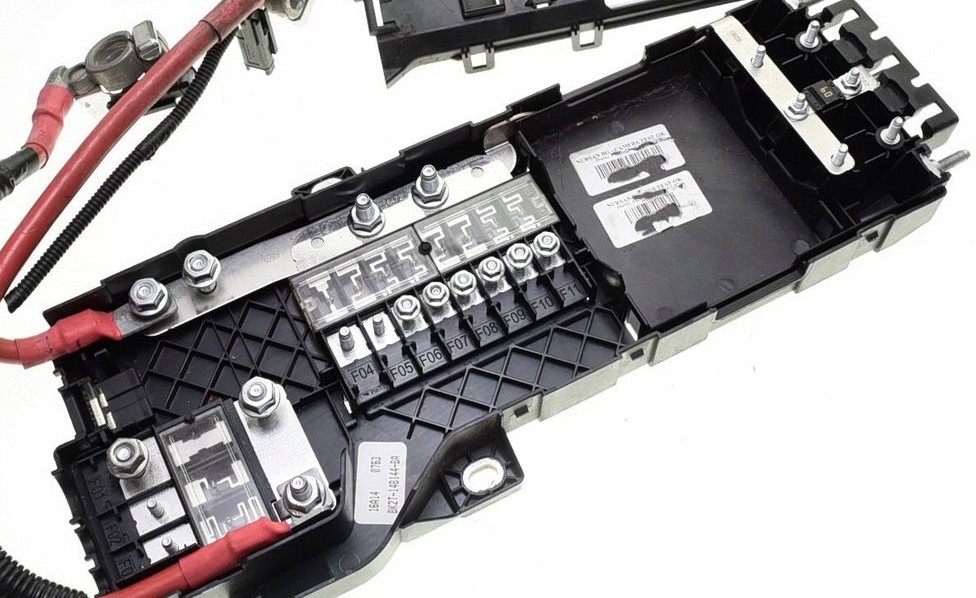

Фото — пример исполнения
Состоит из отдела предохранителей высокой мощности и внутреннего отдела с предохранителями и реле.

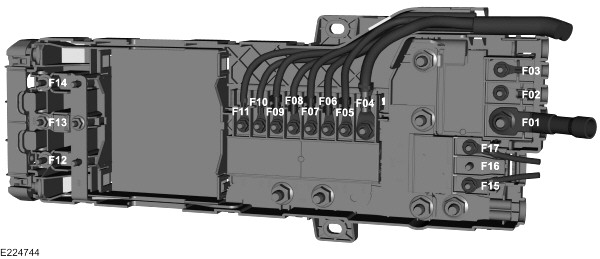

Схема
Обозначение
| F1 | 470А Блок предохранителей в моторном отсеке. Стартер Генератор |
| F2 | 100А Блок управления системами кузова |
| F3 | 40А Инвертор постоянного переменного тока |
| F4 | 200А Питание 1 коробки вспомогательного реле либо Блок предохранителей в салоне |
| F5 | 100А Питание 2 коробки вспомогательного реле либо Блок предохранителей в салоне |
| F6 | 100А Дополнительный отопитель |
| F7 | 80А Реле обогрева лобового стекла |
| F8 | 100А Блок управления системами кузова. Питание 5 коробки вспомогательного реле |
| F9 | 100А Питание 3 коробки вспомогательного реле |
| F10 | 100А Питание 4 коробки вспомогательного реле 60А Питание блока предохранителей в пассажирском салоне |
| F11 | 100А Реле модуля управления силовым агрегатом 60А Питание блока предохранителей в пассажирском салоне |
| F12 | 60А Подключение к переоборудованному автомобилю |
| F13 | 60А Подключение к переоборудованному автомобилю |
| F14 | 60А Подключение к переоборудованному автомобилю |
| F15 | 60А Система климат-контроля зоны задних пассажиров |
| F16 | 100А Резерв |
| F17 | 60А Подключение к переоборудованному автомобилю |

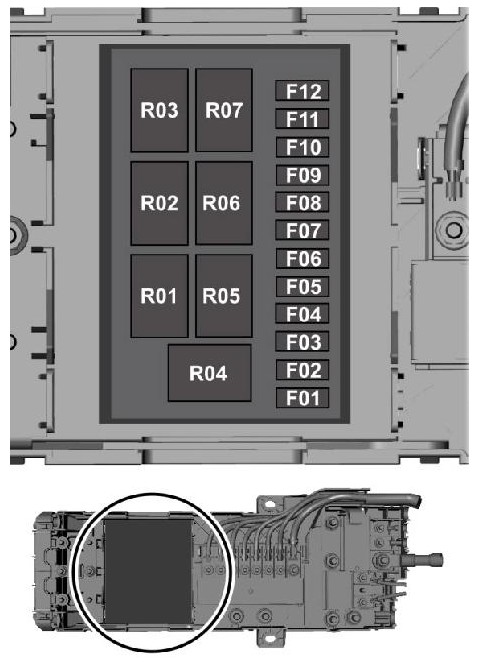

Схема внутреннего отдела
Расшифровка
| F1 | 3А Выключатель наружного освещения. Выключатель нагревателя воды. Выключатель питания для подключения дополнительного оборудования | |
| F2 | 20А Электропитание | |
| F3 | 20А Питание R1 | |
| F4 | 20А Питание R2 | |
| F5 | 15А Питание R3 | |
| F6 | 15А Питание R4 | |
| F7 | 15А Питание R5, R6 | |
| F8 | 10А Питание R7 | |
| F9 | 20А Радиопередатчик | |
| F10 | 5А Реле замка (выключателя) зажигания | |
| F11 | 15А Реле замка (выключателя) зажигания | |
| F12 | Резерв | |
| Реле | ||
| R1 | Реле маячка | |
| R2 | Реле зажигания | |
| R3 | Дополнительное гнездо питания 2. Нагреватель воды | |
| R4 | Реле плафона освещения салона | |
| R5 | Дополнительное гнездо питания 1. Индикатор направления (левая сторона) | |
| R6 | Индикатор направления (правая сторона) | |
| R7 | Освещение салона | |
На нашем канале, мы так же подготовили видео по данному материалу. Смотрите и подписывайтесь.
Хотите помочь дополнить материал? Пишите свои вопросы или замечания в комментарии.
