Хендай Туксон 1 — предохранители и реле
Hyundai Tucson 1 го поколения (Хендай Туссан) так же известен под названием Hyundai ix35. Выпускался в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. За этот период модель обновляли несколько раз. В нашем материале Вы найдёте описание предохранителей и реле Хендай Туксон 1 го поколения со схемами блоков и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.
Количество элементов в Ваших блоках Хендай Туссан может отличаться от представленного. Сверяйте информацию со своими схемами на обратной стороне защитной крышки.
Не то поколение? Изучите описание для 2 поколения либо 3-го.
Блоки в салоне
Блок предохранителей
Он находится в левом торце приборной панели, за защитной крышкой.

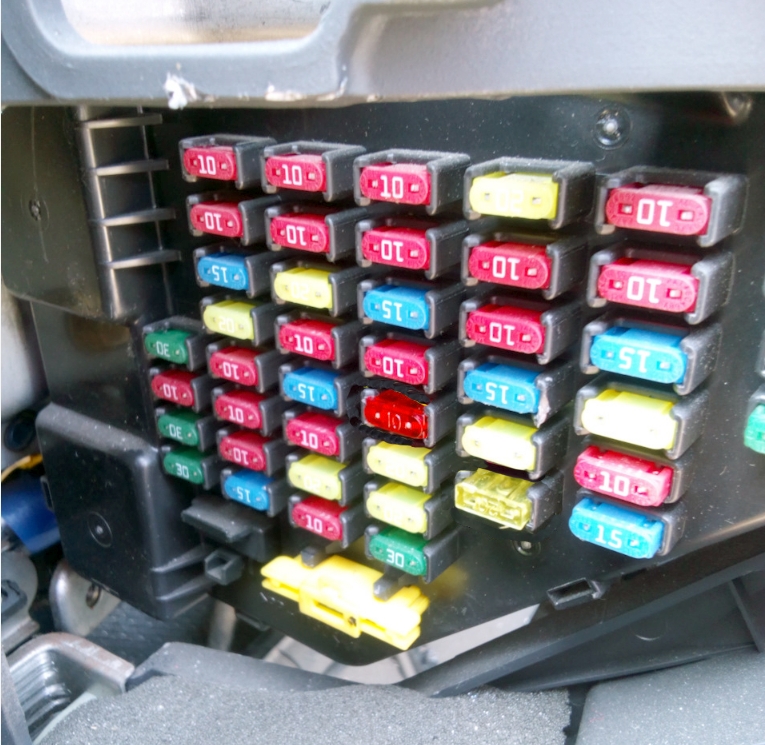

Фото — пример

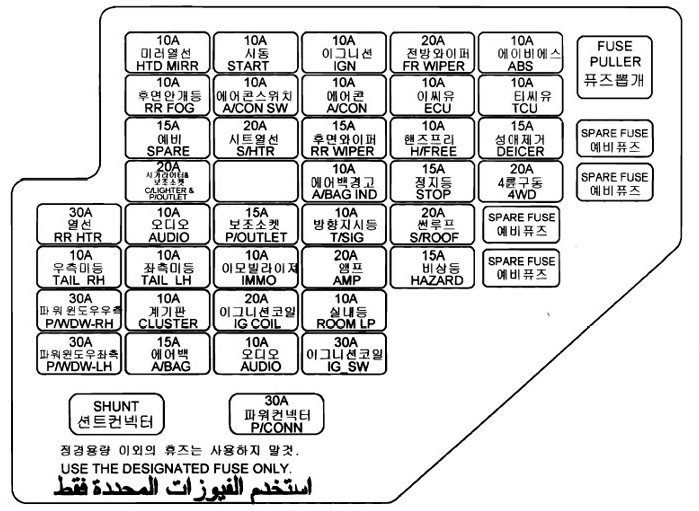

Схема
Назначение предохранителей
| IG-SW | 30А Выключатель зажигания |
| ROOM LP | 10А Плафон освещения салона, блок управления кондиционером, цифровые часы, ЕТАСМ/ТАСМ), сигнализатор о не вынутом ключе зажигания |
| AMP | 20А Аудиосистема |
| T/SIG | 10А Выключатель аварийной сигнализации, система автоматического включения наружного освещения и датчик освещенности, переключатель диапазонов АКП |
| A/BAG IND | 10А Комбинация приборов |
| RR WIPER | 15А Реле защиты |
| A/CON | 10А Блок управления люком крыши, блок управления кондиционером, реле вентилятора климатической установки. ЕТАСМ/TАСМ |
| IGN | 10А Реле обогрева РТС, реле обогрева топливного фильтра, блок управления светом дневного движения, реле включения фар |
| HAZARD | 10А Выключатель аварийной сигнализации, реле-прерыватель аварийной сигнализации, блок управления иммобилайзером (автомобили с бензиновым двигателем 2,7 л) |
| S/ROOF | 20А Электропривод люка крыши, реле центрального замка |
| STOP | 15А Выключатель стоп-сигнала, блок управление складыванием наружных зеркал |
| H/FREE | 10А Не используется |
| ECU | 10А Регулятор скорости движения, лампа стоп-сигнала, противо пробуксовочная система, система стабилизации траектории, блок управления полным приводом колес, блок управления двигателем, блок управления двигателем и трансмиссией, блок управления трансмиссией, датчик скорости движения автомобиля |
| FF WIPER | 20А Электродвигатель очистителя ветрового стекла, переключатель наружного освещения и указателей поворота |
| 4WD | 20А Блок управления полным приводом колес |
| DEICER | 15А Элемент обогрева ветрового стекла |
| TCU | 10А Блок управления трансмиссией (автомобили с бензиновым двигателем 2,7 л и дизельным двигателем) |
| ABS | 10А Датчик ускорения, система стабилизации траектории (ESP), АБС |
| P/WDW -LH | 30А Электро двигатели стекло подъемников левых дверей |
| PWDW -RH | 30А Электро двигатели стекло подъемников правых дверей |
| TAIL RH | 10А Правый задний фонарь, лампа освещения вещевого ящика |
| RR HTR | 30А Элемент обогрева заднего стекла |
| A/BAG | 15А Блок управления подушками безопасности |
| CLUSTER | 10А Комбинация приборов, ЕТАСМ/ТАСМ |
| TAIL LH | 10А Левая фара, левый задний фонарь, фонарь освещения номерного знака |
| AUDIO | 10А Цифровые часы, аудиосистема, блок управления складыванием наружных зеркал заднего вида, электроприводы регулировки наружных зеркал и выключатель складывания зеркал |
| C/ LIGHTER и P/ OUTLET | 20А Прикуриватель |
| SPARE | 15А Запасной предохранитель |
| RR FOG | 10А Задний противотуманный свет |
| HTD MIRR | 10А Левое и правое наружные зеркала с электроприводом, электроприводы складывания зеркал. Выключатель обогрева заднего стекла |
| AUDIO | 10А Аудиосистема |
| IG COIL | 20А Катушка зажигания (автомобили с бензиновым двигателем 2,7 л) |
| IMMO | 10А Блок управления иммобилайзером (автомобили с бензиновым двигателем 2,7 л) |
| P/ OUTLET | 15А Задняя 12-вольтовая розетка |
| S/HTR | 20А Элементы обогрева сидений |
| A/CON SW | 10А Блок управления кондиционером (кондиционер с ручным управлением) |
| START | 10А Реле охранной сигнализации, переключатель диапазонов АКП, выключатель блокировки зажигания |
За прикуриватель либо дополнительные розетки отвечают предохранители обозначенные как C/LIGHTER либо P/OUTLET.
Блок с реле

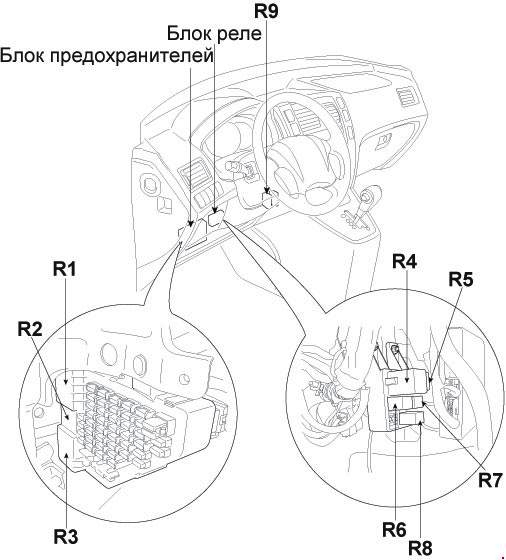

Схема расположения реле в салоне
Описание
- R1 Реле обогрева заднего стекла
- R2 Реле задних фонарей
- R3 Реле стеклоподъемников
- R4 Реле указателей поворота
- R5 Реле аварийной сигнализации
- R6 Реле задних противотуманных фар
- R7 Реле сигнализации
- R8 Реле обогрева лобового стекла
- R9 Реле центрального замка
Блоки под капотом

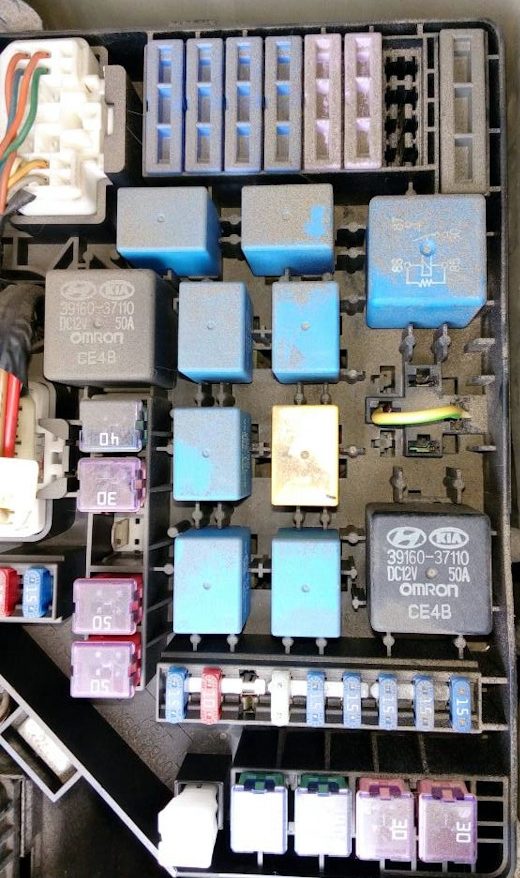

Главный блок
Находится с в левой части подкапотного пространства, рядом с аккумулятором.

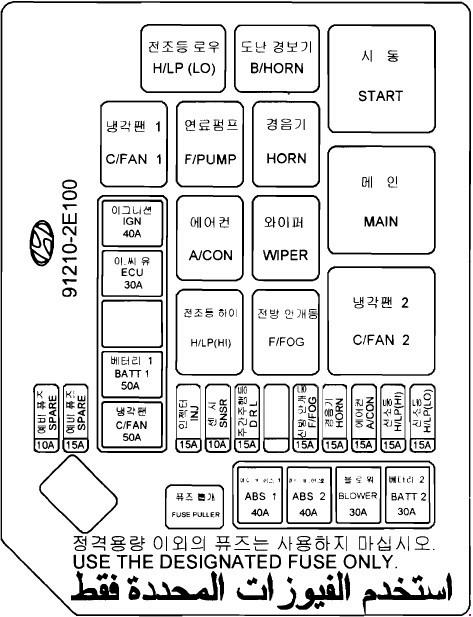

Схема
Описание предохранителей
| IGN | 30А Реле стартера, выключатель зажигания |
| ECU | 30А Блок управления двигателем, топливный насос, кондиционер, генератор, блок управления АКП |
| ВАТТ #1 | 50А Выключатель зажигания, 12- вольтовая розетка в салоне |
| C/FAN | 50А Электро вентилятор системы охлаждения двигателя |
| ABS #1 | 30А АБС, система стабилизации траектории (ESP) |
| ABS #1 | 40А АБС, система стабилизации траектории ESP |
| BLOWER | 30А Вентилятор климатической установки |
| ВАТТ #2 | 30А Выключатель зажигания, 12- вольтовая розетка в салоне |
| INJ | 15А Форсунки |
| SNSR | 10А Электро вентилятор системы охлаждения двигателя, выключатель стоп-сигнала, кислородный датчик, блок управления двигателем блок управления двигателем и трансмиссией |
| DRL | 15А Свет дневного движения |
| F/FOG | 15А Противотуманные фары |
| HORN | 15А Звуковой сигнал |
| A/CON | 15А Кондиционер |
| H/LP(HI) | 15А Фары (дальний свет) |
| H/LP(LOW) | 15А Фары (ближний свет) |
Расшифровка реле
| START | Реле стартера |
| MAIN | Главное реле |
| C/FAN #2 | Реле вентилятора системы охлаждения (низкая скорость) |
| B/HORN | Реле сирены (сигнализация) |
| HORN | Реле звукового сигнала |
| WIPER | Реле стеклоочистителя |
| F/FOG | Реле передних противотуманных фар |
| H/LP (LO) | Реле ближнего света фар |
| F/PUMP | Реле топливного насоса |
| A/CON | Реле кондиционера |
| H/LP (HI) | Реле дальнего света фар |
| C/FAN #1 | Реле вентилятора системы охлаждения (высокая скорость) |

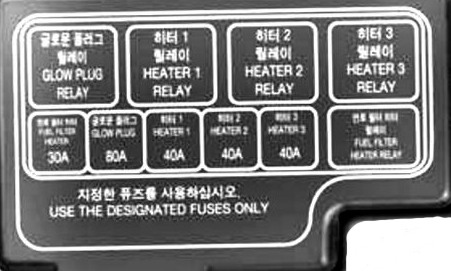

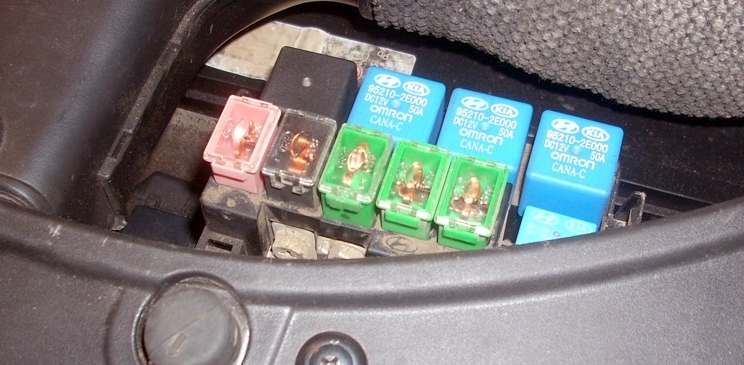

Дополнительный блок
Устанавливается в моделях с дизельным двигателем.
Схема
Назначение
| GLOW PLUG RELAY | Реле свечи пред пускового подогрева |
| HEATER1 RELAY | Реле 1 нагревателя с положительным температурным коэффициентом |
| HEATER2 RELAY | Реле 2 нагревателя с положительным температурным коэффициентом |
| HEATER3 RELAY | Реле 3 нагревателя с положительным температурным коэффициентом |
| FUEL FILTER HEATER RELAY | Реле нагревателя топливного фильтра |
| FUEL FILTER HEATER | 30А Нагреватель топливного фильтра |
| GLOW PLUG | 80А Свеча пред пускового подогрева |
| HEATER1 | 40А Нагреватель 1 с положительным температурным коэффициентом |
| HEATER2 | 40А Нагреватель 2 с положительным температурным коэффициентом |
| HEATER3 | 40А Нагреватель 3 с положительным температурным коэффициентом |
Есть что добавить? Пишите в комментарии.
