Хонда Аккорд 10 предохранители и реле
Honda Accord 10 поколения выпускалась в 2018, 2019, 2020, 2021, 2022, 2023 году. Наибольшую популярность получила версия Honda Accord Hybrid. В нашем материале вы найдёте информацию с описанием предохранителей и реле Хонда Аккорд 10 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель прикуривателя.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, региона поставки и уровня оснащения Вашего автомобиля. Сверяйте информацию со своими схемами.
Блок а салоне

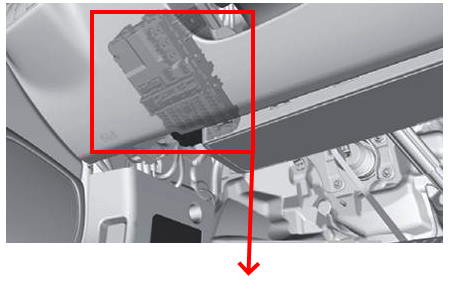

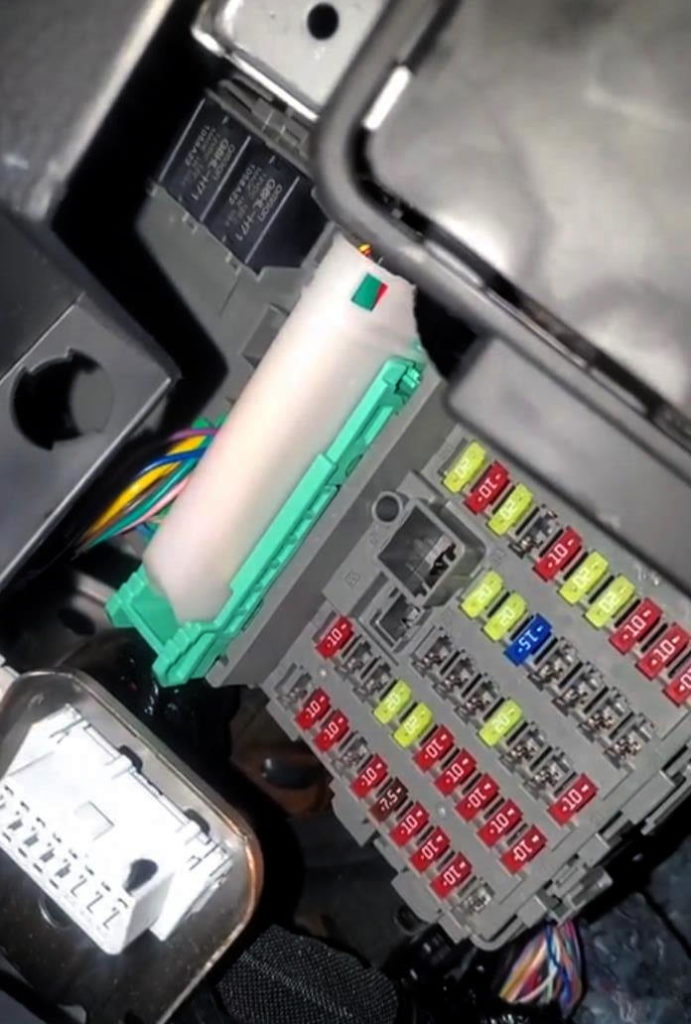

В салоне блок с предохранителями находится в нижней части панели приборов со стороны водителя.

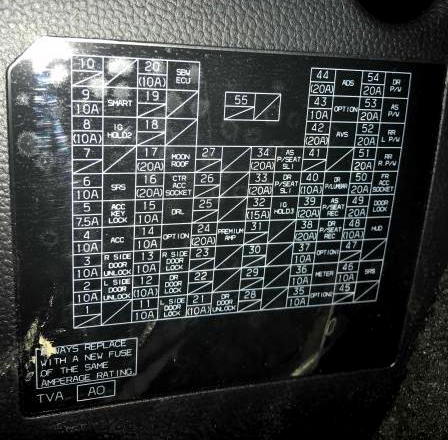

Пример схемы с обозначением

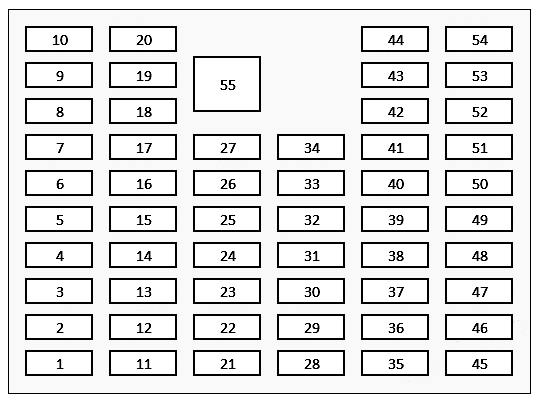

Схема
Описание
| 1 | — |
| 2 | 10А Открытие дверей левая сторона |
| 3 | 10А Открытие дверей правая сторона |
| 4 | 10А Питание от замка зажигания |
| 5 | 7,5А Блокировка питания от замка зажигания |
| 6 | 10А Подушки безопасности |
| 7 | — |
| 8 | 10А Управление двигателем (IG HOLD 2) |
| 9 | 10A SMART |
| 10 | — |
| 11 | 10А Закрытие дверей левая сторона |
| 12 | 10А Закрытие водительской двери |
| 13 | 10А Открытие дверей правая сторона |
| 14 | 10А Резерв |
| 15 | 10А Дневные ходовые огни |
| 16 | 20А Питание розеток (прикуриватель) |
| 17 | 20А Люк |
| 18 | — |
| 19 | — |
| 20 | 10А Электронный блок управления SBW |
| 21 | 10А Открытие водительской двери |
| 22 | — |
| 23 | — |
| 24 | 20А Усилитель |
| 25 | — |
| 26 | — |
| 27 | — |
| 28 | — |
| 29 | — |
| 30 | — |
| 31 | — |
| 32 | 15А Управление двигателем (IG HOLD 3) |
| 33 | 20А Регулировка (питание) сиденья водителя |
| 34 | 20А Регулировка (питание) сиденья пассажира |
| 35 | 10А Резерв |
| 36 | 10А Приборы |
| 37 | 10А Резерв |
| 38 | 20А Регулировка (питание) сиденья водителя |
| 39 | 20А Регулировка (питание) сиденья пассажира |
| 40 | 10А Регулировка (питание) сиденья водителя (поясница) |
| 41 | — |
| 42 | 20A AVS |
| 43 | 10A Резерв |
| 44 | 20А ADS |
| 45 | — |
| 46 | 10A Система SRS |
| 47 | — |
| 48 | 10А HUD |
| 49 | 20A Закрытие дверей |
| 50 | 20А Передние розетки (прикуриватель) |
| 51 | 20А Электро стеклоподъемник задний правый |
| 52 | 20А Электро стеклоподъемник задний левый |
| 53 | 20А Электро стеклоподъёмник переднего пассажира |
| 54 | 20А Электро стеклоподъёмник водителя |
| 55 | — |
За работу прикуривателей отвечают предохранители 50 и 16 на 20А. Так же за работу прикуривателей (розеток) отвечают ещё и 2 реле размещённые в верхней части данного блока.
Блок под капотом

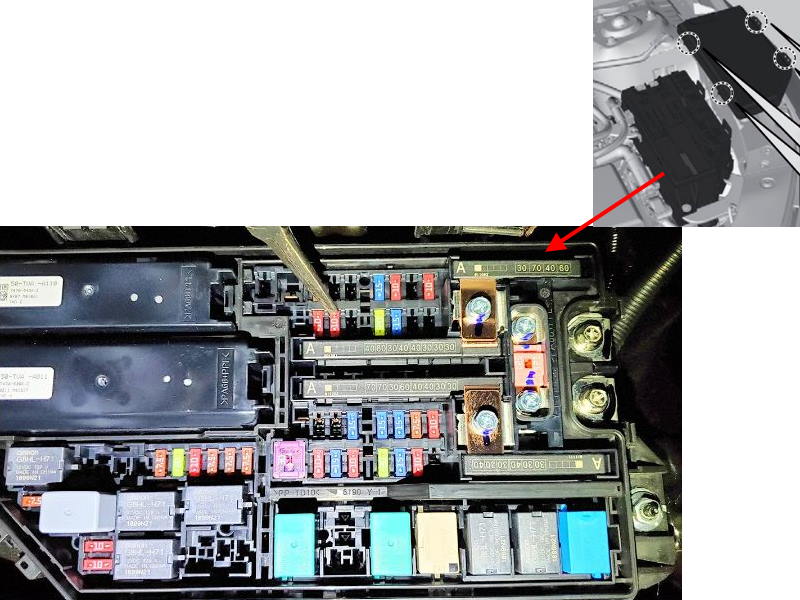

Под капотом, в моторном отсеке слева, расположен основной блок с предохранителями и реле. Для доступа надо снять защитную крышку.

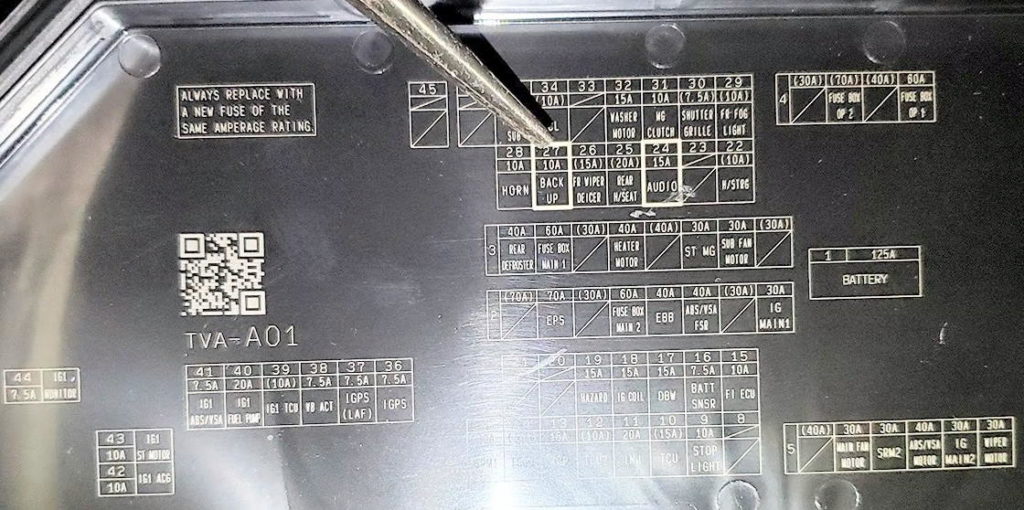

Фото пример схемы с крышки блока

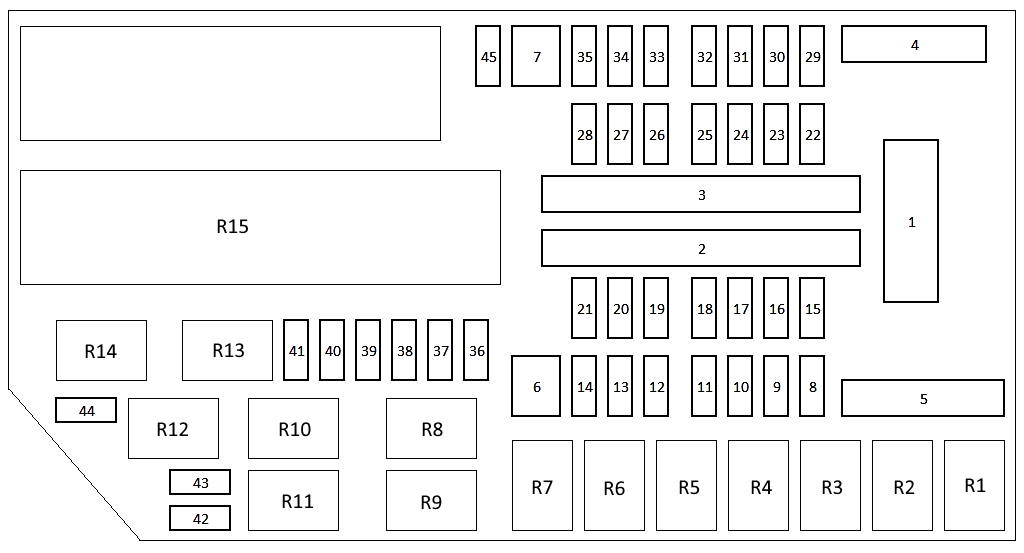

Схема
Расшифровка
| 1 | 125А Аккумулятор |
| 2 | 70А — |
| 2 | 70А EPS |
| 2 | 30A — |
| 2 | 60A Главный блок предохранителей 2 |
| 2 | 40A EBB |
| 2 | 40A АБС / VSA FSR |
| 2 | — |
| 2 | 30А IG Главный |
| 3 | 40А Задний обогреватель |
| 3 | 60A Главный блок предохранителей 1 |
| 3 | 30А — |
| 3 | 40А Мотор обогревателя |
| 3 | 40А — |
| 3 | 30А ST MG |
| 3 | 30А Вспомогательный двигатель вентилятора |
| 3 | 30А |
| 4 | 30А |
| 4 | 70А Блок предохранителей 2 (опция) |
| 4 | 40A — |
| 4 | 60А Блок предохранителей 1 (опция) |
| 5 | 40A — |
| 5 | 30A Двигатель главного вентилятора |
| 5 | 30А SPM2 |
| 5 | 40A АБС / VSA мотор |
| 5 | 30А IG Главный 2 |
| 5 | 30А Мотор стеклоочистителя |
| 6 | 30А SRM1 |
| 7 | — |
| 8 | — |
| 9 | 10А Стоп — сигнал |
| 10 | 15A TCU (опция) |
| 11 | 20А Инжектор (впрыск топлива) |
| 12 | 10А TCU2 (опция) |
| 13 | 15А IGP |
| 14 | 10А TCU3 (опция) |
| 15 | 10A Электронный блок управления FI |
| 16 | 7,5A BATT SNSR |
| 17 | 15A DBW |
| 18 | 15A Катушка зажигания |
| 19 | 15A Аварийная сигнализация |
| 20 | — |
| 21 | — |
| 22 | 10А Обогрев руля H/STRG (опция) |
| 23 | — |
| 24 | А15 АУДИО |
| 25 | 20А Обогрев заднего сиденья (опция) |
| 26 | 15А Обогрев переднего стеклоочистителя (опция) |
| 27 | 10А Свет заднего хода |
| 28 | 10А Сигнал |
| 29 | 10А Передние противотуманные фары (опция) |
| 30 | 7,5 Закрывающиеся передние жалюзи (опция) |
| 31 | 10А Муфта сцепления |
| 32 | 15А Мотор омывателя (омыватель) |
| 33 | — |
| 34 | 10А |
| 35 | 7,5А Аудио SUB (опция) |
| 36 | 7,5А IGPS |
| 37 | 7,5А IGPS (LAF) |
| 38 | 7,5A VB ACT |
| 39 | 10A IG1 TCU (опция) |
| 40 | 20A IG1 Топливный насос |
| 41 | 7,5А IG1 АБС/ VSA |
| 42 | 10А IG1 ACG |
| 43 | 10A IG1 Мотор стартера |
| 44 | 10А IG1 Монитор |
| 45 | — |
| Реле | |
| R1 | PGM-FI Главное реле 2 (4p) |
| R2 | Реле звукового сигнала |
| R3 | Реле противотуманных фар |
| R4 | Реле муфты компрессора кондиционера |
| R5 | Реле электро вентилятора |
| R6 | — |
| R7 | Реле обогревателя заднего стекла |
| R8 | Реле обогрева заднего сиденья |
| R9 | Реле обогрева рулевого колеса |
| R10 | Реле веселья радиатора |
| R11 | Реле вентилятора конденсатора кондиционера |
| R12 | Реле управления вентилятором |
| R13 | Реле обогревателя зоны стеклоочистителя |
| R14 | Реле форсунки |
| R15 | Плата реле |
Знаете как сделать материал лучше — пишите в комментарии.
