Honda Fit 1 (Jazz) предохранители и реле
Honda Fit 1 поколения выпускалась в 2001, 2002, 2003, 2004, 2005, 2006, 2007 году на платформе GD. За это время модель прошла рестайлинг. Хонда Фит продавалась по всему Миру. Так же известна под названием Honda Jazz. В нашем материале вы найдёте описание предохранителей и реле Хонда Фит gd1 со схемами блоков, местами где они находятся и фото примерами исполнения. Выделим предохранитель прикуривателя.
В зависимости от года выпуска, уровня оснащения и региона поставки, возможно иное назначение предохранителей и реле в блоках. Сверяйте информацию со своими схемами на крышке блоков.
Не то поколение или не подходят схемы?
[Описание Хонда Фит 2]
[Описание Хонда Фит 3]
Блок в салоне
В салоне основной блок с предохранителями и реле находится в нижней части панели приборов со стороны водителя.

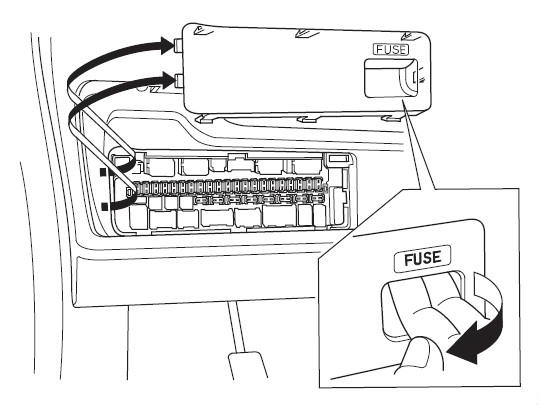

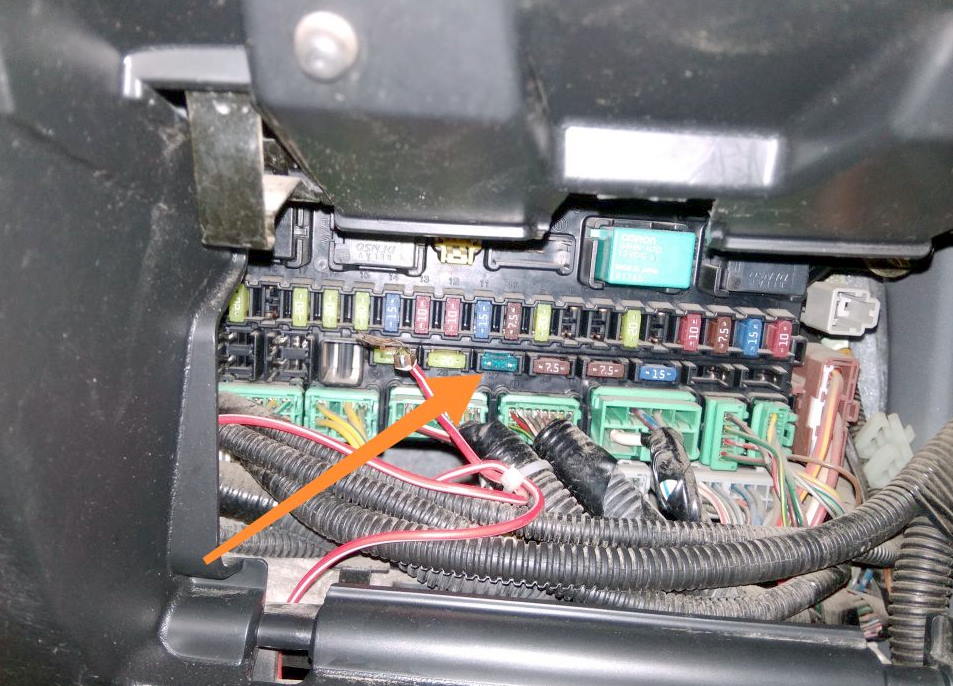

Для доступа к блоку надо убрать защитную крышку. Сам блок будет выглядеть примерно вот так.
Пример схемы с крышки блока

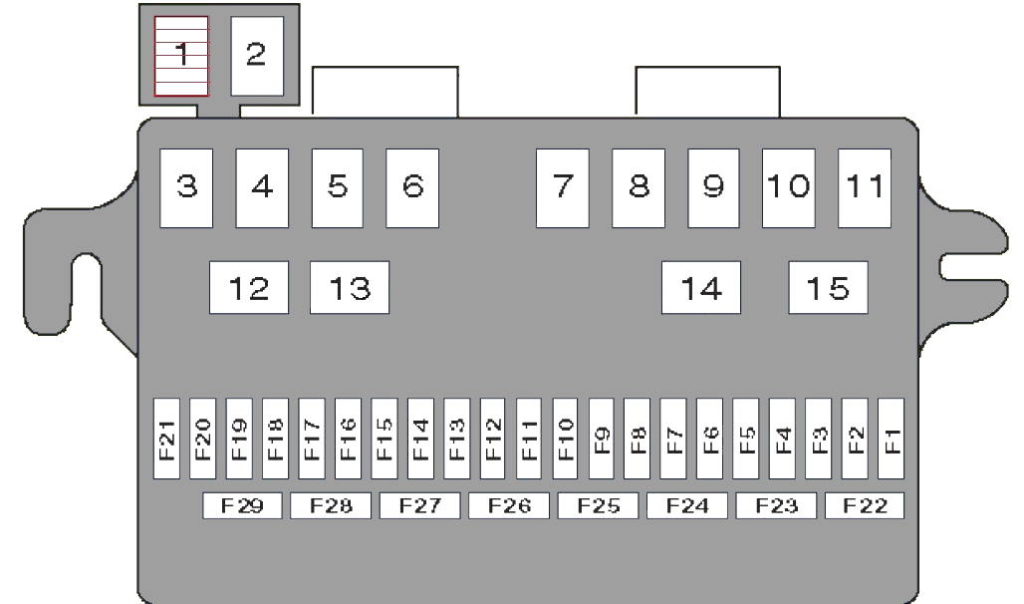

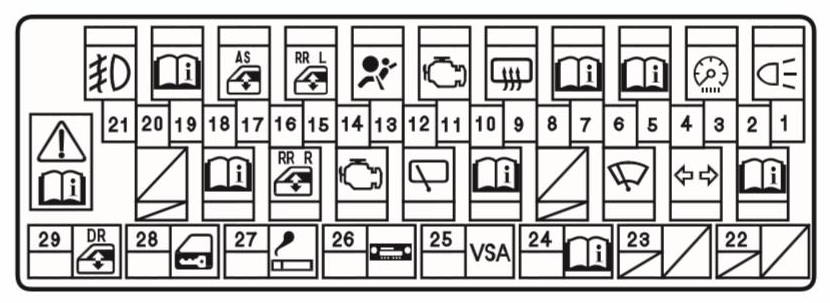

Схема
Описание предохранителей
| 1 | Фонарь заднего хода |
| 2 | Катушка зажигания №2 |
| 3 | Спидометр |
| 4 | Указатели поворотов |
| 5 | Система DBW |
| 6 | Стеклоочиститель ветрового стекла |
| 7 | Система обнаружения пассажира на переднем сиденье |
| 8 | Не используется |
| 9 | Обогреватель стекла двери багажного отсека |
| 10 | Отопитель, кондиционер воздуха |
| 11 | Топливный насос |
| 12 | Стеклоочиститель заднего стекла |
| 13 | Система подушек безопасности и преднатяжителей ремней безопасности |
| 14 | Система зажигания (IGP) |
| 15 | Электрический стеклоподъемник стекла левой задней двери |
| 16 | Электрический стеклоподъемник стекла правой задней двери |
| 17 | Электрический стеклоподъемник стекла двери переднего пассажира |
| 18 | Задние противотуманные фонари |
| 19 | Вентиляционный люк крыши, обогреватель наружных зеркал заднего вида |
| 20 | Не используется |
| 21 | Передние противотуманные фонари |
| 22 | Не используется |
| 23 | Не используется |
| 24 | Катушка зажигания № 2 |
| 25 | Антиблокировочная система (АБС) |
| Система динамической стабилизации (VSA) | |
| 26 | Гнездо питания аксессуаров |
| 27 | Прикуриватель |
| 28 | Центральный замок двери |
| 29 | Электрический стеклоподъемник стекла двери водителя |
За работу прикуривателя отвечает предохранитель номер 27.
Назначение реле
| 1 | Реле задних противотуманных фонарей |
| 2 | Реле противотуманных фар |
| 3 | |
| 4 | |
| 5 | Реле задних габаритов |
| 6 | |
| 7 | Реле обогревателя зеркал заднего вида |
| 8 | |
| 9 | |
| 10 | |
| 11 | |
| 12 | Реле выключателя запрещения запуска |
| 13 | Реле электропривода стеклоподъемников |
| 14 | Реле электродвигателя вентилятора отопителя |
| 15 | Реле фонарей заднего хода |
Блок под капотом
Под капотом главный блок с предохранителями и реле находится со стороны водителя. Так же закрыт защитной крышкой.

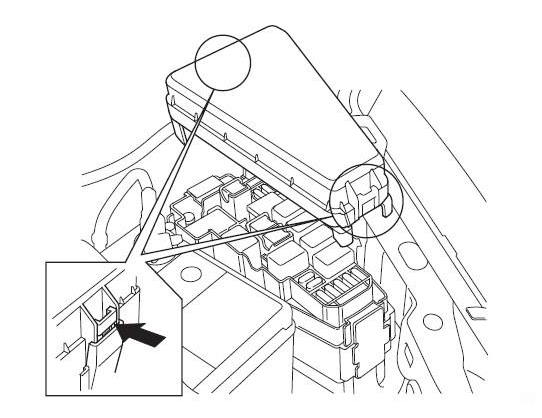

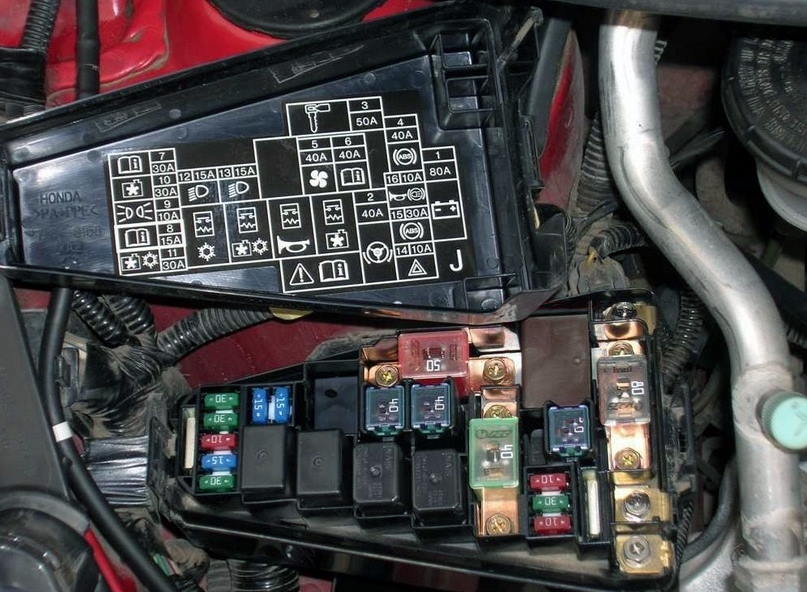

Фото пример

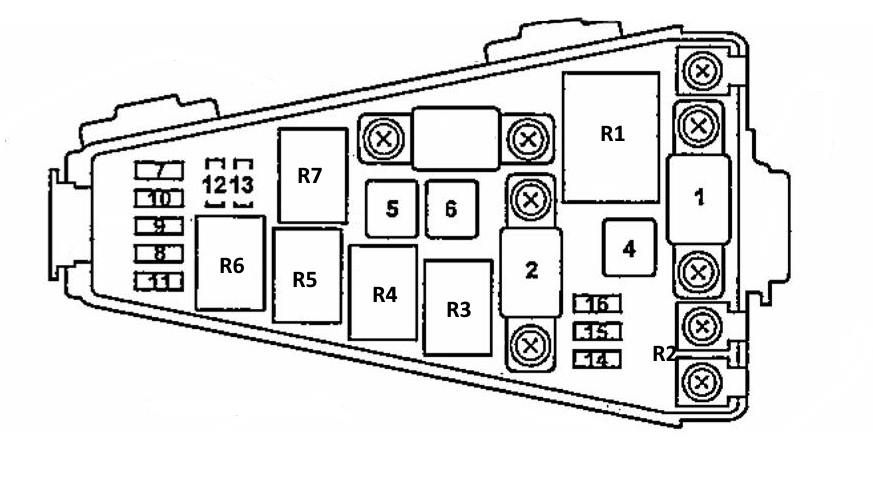

Схема
Обозначение
| 1 | 80A Аккумулятор |
| 2 | 40A Электронный блок управления EPS |
| 3 | 50A Замок зажигания (+Б) |
| 4 | 40A Модулятор давления и электронный блок управления ABS |
| 5 | 40A Электродвигатель вентилятора отопителя |
| 6 | 40A Предохранители №2,3,4,13.14 |
| 7 | 30A Электродвигатель привода люка, держатель предохранителя №24 (с противотуманными фарами), диагностический разъем противотуманных фар (YOP) |
| 8 | 15A Диагностический разъем, блок системы «MULTIVISION» (модели с навигационной системой), блок аудиосистемы (модели без навигационной системы), TV-тюнер (модели с навигационной системой), комбинация приборов, блок системы дистанционного управления центральным замком, лампа освещения багажного отделения, лампа освещения салона, лампа местной подсветки |
| 9 | 10A Подсветка переключателя, подсветка комбинации приборов, реле противотуманных фар, подсветка электронного, блока управления кондиционером (с автоматическим управлением), подсветка панели управления кондиционером и отопителем (без автоматического управления), подсветка индикаторов положения селекторов АКПП, блок системы «MULTIVISION» (модели с навигационной системой), подсветка блока системы «MULTIVISION» (модели с навигационной системой), подсветка блока аудиосистемы, передние габариты, задние габариты, подсветка номерного знака, разъем для подключения дополнительного оборудования (блок предохранителей) |
| 10 | 20A Электродвигатель вентилятора системы охлаждения |
| 11 | 30A Электродвигатель вентилятора конденсатора |
| 12 | 20A Правая фара |
| 13 | 20A Левая фара, индикатор дальнего света фар |
| 14 | 10A Цепь указателей поворота и аварийной сигнализации.(комбинация приборов) |
| 15 | 30A Модулятор давления и электронный блок управления ABS |
| 16 | 10A Цепь управления блокировкой селектора (комбинация-приборов), модулятор давления и электронный блок управления’ABS; электронный блок управления PGM-F1, стоп-сигналы / Звуковой сигнал |
| R1 | Блок системы контроля напряжения питания |
| R2 | Блок реле |
| R3 | Реле вентилятора системы охлаждения |
| R4 | Реле звукового сигнала |
| R5 | Реле вентилятора конденсатора |
| R6 | Реле электромагнитной муфты компрессора кондиционера |
| R7 | Реле фар |
