Honda Freed (2008 — 2016) предохранители и реле
Honda Freed 1 поколения производился в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 году с двигателем 1,5 литра. За это время модель прошла обновление. В данном материале Вы найдёте описание предохранителей и реле Хонда Фрид со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок предохранителей и реле
Основной блок с предохранителями и реле находится в нижней части панели приборов за защитной крышкой, со стороны водителя.

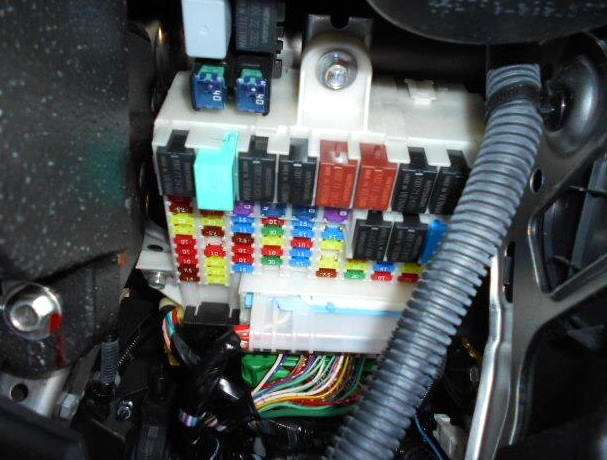

Сам блок будет выглядеть примерно вот так.
Сверяйте обозначение элементов со своей схемой или иной технической документацией.

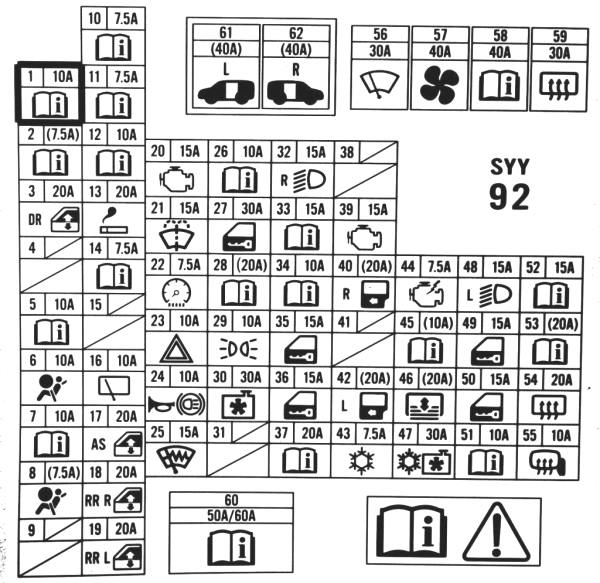

Схема
Описание
| 1 | 10A Иммобилайзер * 1 , приемник без ключа * 14 , иммобилайзер / приемник без ключа * 13 , интеллектуальный ECU * 1 , ручное зажигание * 1 , свет карты, внутренний свет * 17 , свет багажного отделения , L. внутренний свет * 16 , R Освещение салона * 16 , комбинированный счетчик, блок AVN * 9 , ТВ-тюнер * 9 , L. Блок управления раздвижной дверью * 4 , R. Блок управления раздвижной дверью * 5 , R. Блок управления доводчиком * 6 , данные Соединитель связи (DLC), MICU |
| 2 | 7,5A ЕТС * 9 |
| 3 | 20A Главный выключатель стеклоподъемника |
| 4 | Резерв |
| 5 | 10A Блок управления автоматическим регулировкой угла наклона фар * 7 , Переключатель ручного выравнивания фар * 8 , L. Двигатель регулировки угла наклона фар * 8 , R. Двигатель регулировки уровня фар * 8 , MICU |
| 6 | 10A Блок SRS |
| 7 | 10A PGM-FI ECU |
| 8 | 7,5A Блок SRS, блок OPDS * 15 |
| 9 | 7,5A Грузовой прожектор (через грузовое реле) * 18 , Грузовой прожектор * 18 |
| 10 | 7,5A Блок автоматического управления кондиционером, электродвигатель внутреннего / наружного воздуха, выключатель кондиционера * 10 , обогрев заднего стекла / обогрев зеркала * 11, выключатель зеркала с электроприводом, реле сцепления компрессора кондиционера, реле вентилятора конденсатора, реле вентилятора радиатора, реле заднего обогревателя , Реле двигателя вентилятора, опциональная муфта |
| 11 | 7,5A Блок управления модулятором VSA, датчик угла поворота рулевого колеса, блок управления EPS |
| 12 | 10A PGM-FI ECU (через тормозной переключатель) * 19 , расходомер воздуха / Датчик температуры забираемого воздуха, контроль продувки SOL.V., вторичный вывод 2 датчик, генератор переменного тока |
| 13 | 20A Разъем для аксессуаров (Прикуриватель) |
| 14 | 7,5A Соленоид блокировки клавиш, интеллектуальный электронный блок управления * 1 , блок AVN * 9 , ТВ-тюнер * 9 , MICU, дополнительный соединитель, блок ETC * 9 |
| 15 | Резерв |
| 16 | 10A Мотор заднего стеклоочистителя |
| 17 | 20А Главный выключатель стеклоподъемника, моторчик стеклоподъемника |
| 18 | 20А Главный выключатель стеклоподъемника, R. Электродвигатель заднего стеклоподъемника |
| 19 | 20А Главный выключатель стеклоподъемника, л. Электродвигатель заднего стеклоподъемника |
| 20 | 15А Иммобилайзер * 1 , Smart ECU * 1 , PGM-FI ECU, Топливный насос (через главное реле PGM-FI 2), Иммобилайзер / приемник без ключа * 13 |
| 21 | 15А MICU |
| 22 | 7,5А MICU, ELD, комбинированный счетчик, соленоид блокировки переключения передач, блок приемника без ключа * 14 , блок управления силовой раздвижной дверью * 4 , блок управления Р. сдвижной дверью * 5 |
| 23 | 10А Аварийный выключатель, MICU |
| 24 | 10А R. стоп-сигнал, L. стоп-сигнал, стоп-сигнал верхнего монтажа, ЭБУ PGM-FI (через тормозной выключатель), клаксон (через реле звукового сигнала) * 3 , реле клаксона * 3 , MICU |
| 25 | 15А Переднее окно с горячим проводом, переднее окно с горячим проводом * Переключатель 12 / VSA OFF (через реле переднего стекла с горячим проводом), реле переднего стекла с горячим проводом |
| 26 | 10А Датчик LAF (через реле датчика LAF), реле датчика LAF |
| 27 | 30А MICU |
| 28 | 20А MICU |
| 29 | 10А MICU |
| 30 | 30А Двигатель вентилятора радиатора (через реле вентилятора радиатора) |
| 31 | Резерв |
| 32 | 10А R. Фара (LO) * 8 |
| 15А R. разрядка фар * 7 | |
| 33 | 15А Катушка зажигания № 1, катушка зажигания № 2, катушка зажигания № 3, катушка зажигания № 4, реле катушки зажигания |
| 34 | 10А L. Фара (LO) * 8 |
| 10А Л. Еда COMP * 7 | |
| 35 | 15А Вспомогательный привод замка двери, привод замка скользящей двери L., привод замка крышки топливного бака |
| 36 | 15А Привод замка двери водителя, R. Привод замка скользящей двери, Привод замка двери багажного отделения * 2 |
| 37 | 20А Блок управления модулятором VSA |
| 38 | Резерв |
| 39 | 15А Датчик кривошипа, датчик ВМТ, топливная форсунка № 1, топливная форсунка № 2, топливная форсунка № 3, топливная форсунка № 4, ЭБУ PGM-FI, главное реле 1 PGM-FI, главное реле 2 PGM-FI (ТОПЛИВО НАСОС), реле DBW |
| 40 | 20А R. Блок управления раздвижной дверью * 5 , R. Блок управления доводчиком * 6 |
| 41 | Резерв |
| 42 | 20А L. Блок управления сдвижной дверью * 4 |
| 43 | 7,5А Муфта компрессора (через реле муфты компрессора кондиционера) |
| 44 | 10А Реле выключения стартера (ST CUT) |
| 45 | 10А Привод разблокировки двери багажного отделения (через реле привода открытия багажника) * 1 , реле привода открытия багажника * 1 |
| 46 | 20А Моторный агрегат Skyroof * 16 |
| 47 | 30А Двигатель вентилятора конденсатора (через реле двигателя вентилятора конденсатора) |
| 48 | 10А L. Фара (HI) * 8 |
| 15А L. Разрядная фара * 7 | |
| 49 | 15А Вспомогательный привод замка двери, привод замка скользящей двери L., привод замка крышки топливного бака |
| 50 | 15А Привод замка двери водителя, R. Привод замка скользящей двери, Привод замка двери багажного отделения * 2 |
| 51 | 10А R. Фара (HI) * 8 |
| 10А R. Капот КОМП * 7 | |
| 52 | 15A ЭБУ PGM-FI (через реле DBW) |
| 53 | Резерв |
| 54 | 20A Задний обогреватель |
| 55 | 10А R. Зеркальный обогреватель * 11 , L. Зеркальный обогреватель * 11 |
| 56 | 30А MICU |
| 57 | 40А Двигатель вентилятора (через реле двигателя вентилятора) |
| 58 | 40А Блок управления модулятором VSA |
| 59 | 30А Блок предохранителей № 54, № 55, предохранитель заднего антиобледенителя (через реле заднего антиобледенителя) |
| 60 | 50А Выключатель зажигания |
| 60А Держатель предохранителя |
* 1: Автомобиль с системой Honda Smart Key
* 2: Автомобиль без Honda Smart Key System
* 3: Автомобили с охранной сигнализацией
* 4: L. Машина оснащена сдвижной дверью
* 5: Автомобили с раздвижными дверями с обеих сторон
* 6: Автомобили, оснащенные сдвижной дверью L. Power и доводчиком двери
* 7: Разряженная фара, оснащенная автомобилем
* 8: Автомобиль без фар
* 9: оснащен NAV.
* 10: Автомобиль без кондиционера
* 11: Автомобиль с подогревом зеркала
* 12: Автомобили, оснащенные передним стеклом с горячей проволокой
* 13: Автомобиль без системы смарт-ключей Honda и с иммобилайзером
* 14: Автомобиль без системы Honda Smart Key и без иммобилайзера
* 15: Автомобили с боковыми подушками безопасности
* 16: Автомобили, оборудованные Skyroof
* 17: Автомобили без небесной крыши
* 18: Автомобили с грузовыми прожекторами
* 19: Автомобиль с круиз-контролем
За работу прикуривателя отвечает предохранитель номер 13 на 20А.
Реле
- R1 Реле стеклоподъемников
- R2 Реле электродвигателя вентилятора отопителя
- R3 Реле датчика состава смеси
- R4 Реле системы освещения №1
- R5 Реле катушек зажигания
- R6 Реле системы управления двигателем №1
- R7 Реле (Drive By Wire) системы управления
- R8 Реле обогревателя заднего стекла
- R9 Реле системы освещения №2
- R10 Реле стартера
- R11 Реле системы управления двигателем №2 (FUEL PUMP / бензонасос)
Блок силовых предохранителей

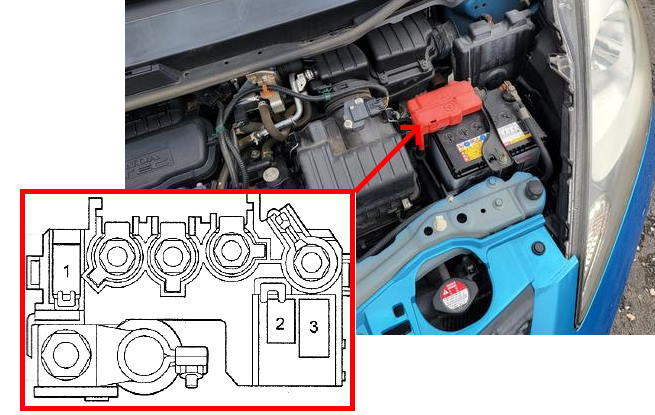

На плюсовой клемме аккумуляторной батареи расположен ещё один блок с предохранителями высокой мощности.
Схема
Обозначение
- 100А — Аккумуляторная батарея
- 60/70А — Электроусилитель рулевого управления (EPS)
- 20A — Звуковой сигнал, стоп-сигналы, аварийная сигнализация
На этом всё. А если хотите что либо добавить — пишите в комментарии.
