Honda Inspire Ascort предохранители и реле
Honda Inspire 2 поколения выпускалась в 1994, 1995, 1996, 1997, 1998 и 1999 году. За это время модель прошла обновление. Данная информация будет полезна и владельцам Honda Saber, Honda Ascort, Honda Rafaga и Honda Vigor, т.к. данные модели выполнены на общей базе. В ней мы покажем описание предохранителей и реле Хонда Инспаер Сабер со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель прикуривателя.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Блок в салоне

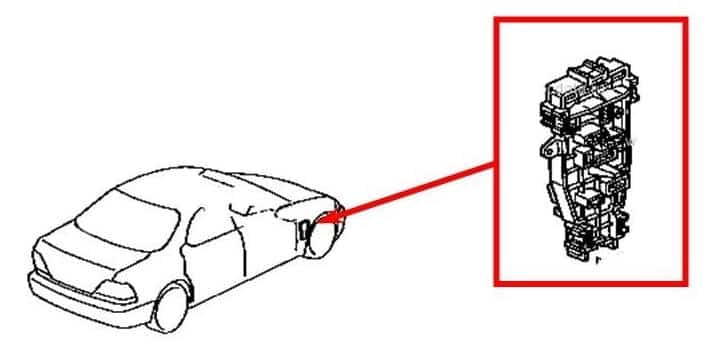

В салоне автомобиля блок с предохранителями и реле находится под панелью приборов на стойке, около правой ноги водителя.

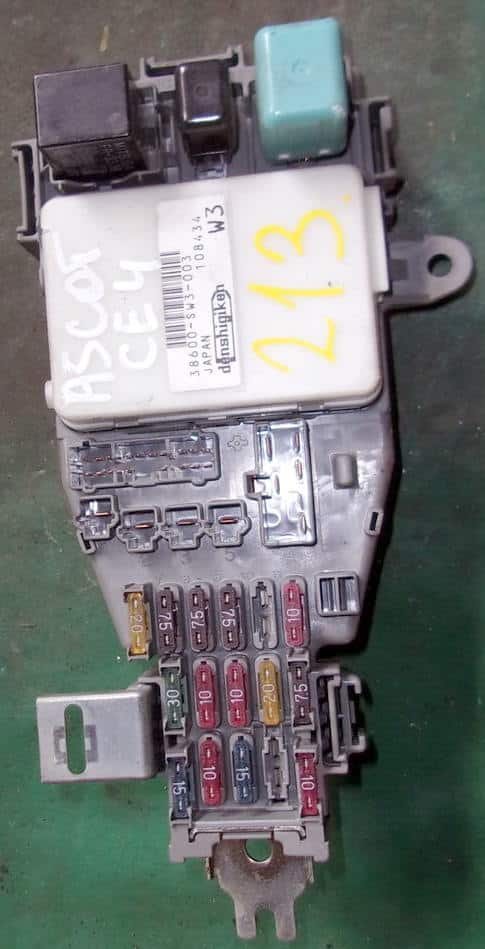

Фото пример

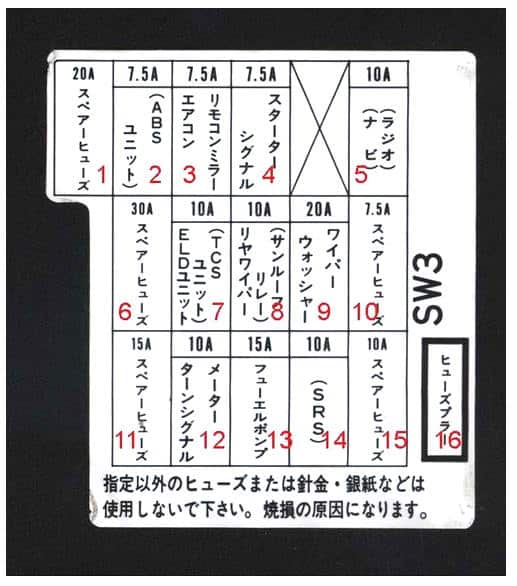

Схема
Описание
| 1 | Запасной |
| 2 | Блок АБС |
| 3 | Электро зеркала, Кондиционер |
| 4 | Стартер |
| 5 | Радио, Навигация |
| 6 | Запасной |
| 7 | Блок ELD, Блок TCS |
| 8 | Люк |
| 9 | Дворники, омыватель |
| 10 | Запасной |
| 11 | Запасной |
| 12 | Приборная панель, поворотники |
| 13 | Бензонасос |
| 14 | SRS |
| 15 | Запасной |
| 16 | Пинцет для предохранителей |
В верней части могут быть установлены реле: Указатели поворота (аварийная сигнализация), Отопитель, Обогрев заднего стекла.
Блоки под капотом
Расположение

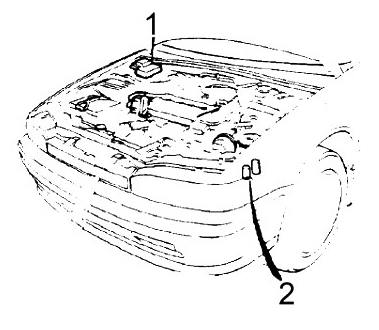

Схема расположения блоков под капотом
Расшифровка
- Основной блок предохранителей и реле
- Дополнительные реле
Блок предохранителей и реле
Под капотом главный блок с предохранителями и реле находится с правой стороны, рядом с аккумулятором.

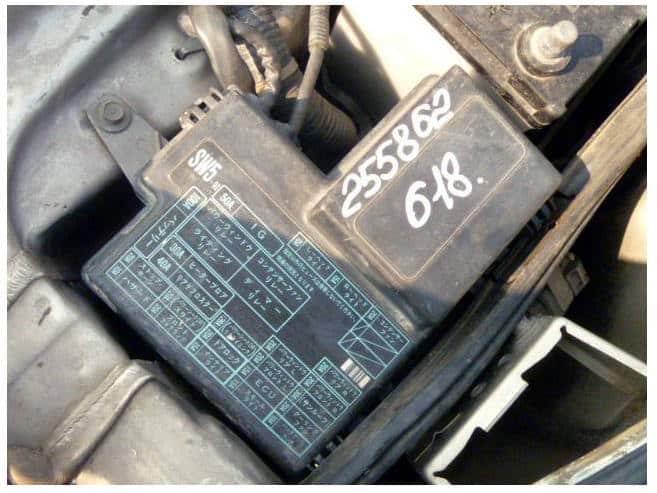

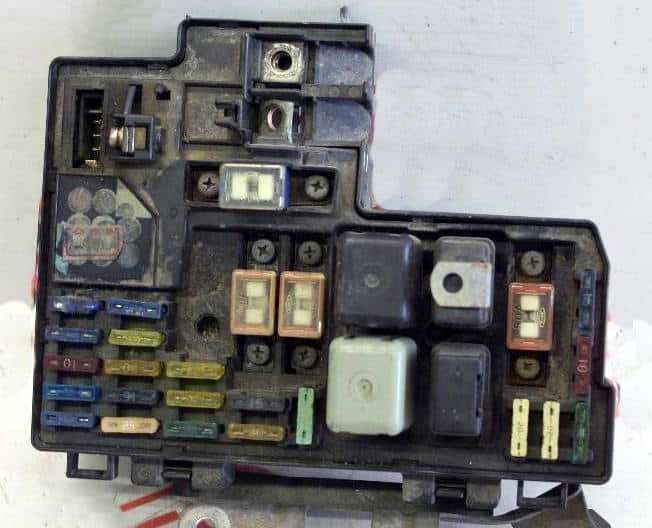

Сам блок будет выглядеть примерно вот так.

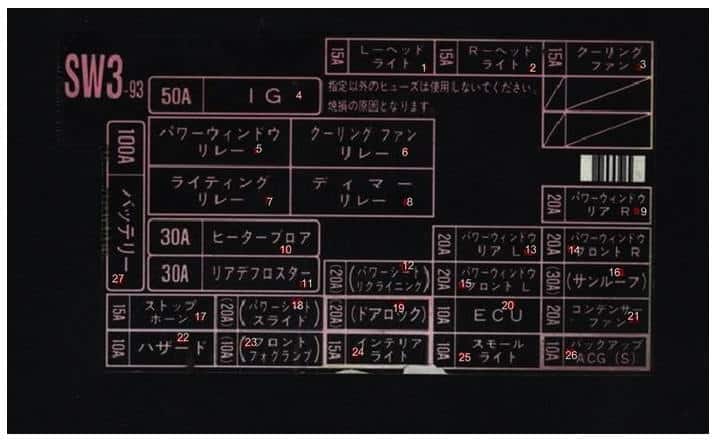

Схема
Обозначение
| 1 | Левая фара |
| 2 | Правая фара |
| 3 | Вентилятор радиатора |
| 4 | Резерв |
| 5 | Реле стеклоподъёмников |
| 6 | Реле вентилятора радиатора |
| 7 | Реле освещения |
| 8 | Реле регулятора освещения |
| 9 | Задний правый стеклоподъёмник |
| 10 | Вентилятор печки |
| 11 | Задний стеклообогреватель |
| 12 | Электро сиденье — наклон |
| 13 | Задний левый стеклоподъёмник |
| 14 | Передний правый стеклоподъёмник |
| 15 | Передний левый стеклоподъёмник |
| 16 | Люк |
| 17 | Стоп сигналы, звуковой сигнал |
| 18 | Электро сиденье — привод |
| 19 | Центральный замок |
| 20 | ECU |
| 21 | Вентилятор радиатора кондиционера |
| 22 | Поворотники |
| 23 | Передние противотуманные фары |
| 24 | Освещение салона |
| 25 | Габариты |
| 26 | Задний свет, ACG (S) |
| 27 | Аккумулятор |
Есть что добавить — пишите в комментарии.
