Honda StepWGN (2009 – 2015) предохранители и реле
Honda StepWGN 4 го поколения выпускался в 2009, 2010, 2011, 2012, 2013, 2014 и 2015 годах с обозначением RK. За это время модель прошла обновление. В данной статье мы представим описание предохранителей и реле Хонда Степвагон 4 со схемами блоков, местами их расположения и фото примерами исполнения. Отметим предохранитель прикуривателя.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне
В салоне основной блок с предохранителями находится в нижней части панели приборов, со стороны водителя.

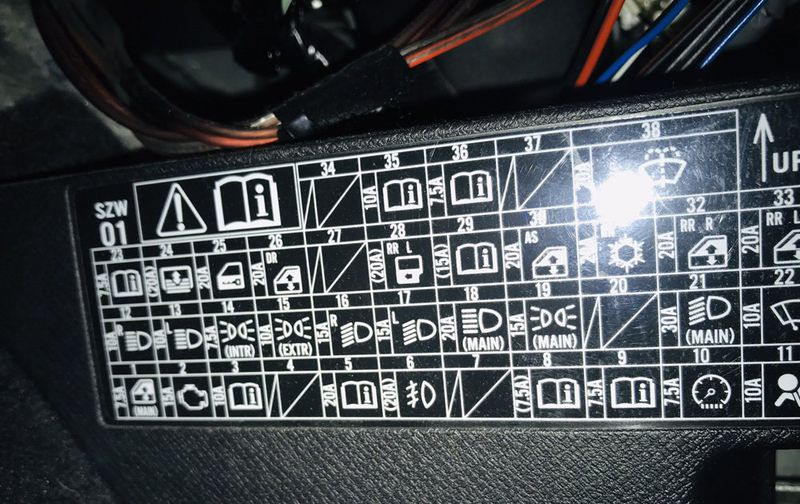

Схема
Описание
| 1 | 7,5A Блок кузовной электроники (MICU), люк, датчик дождя/ автоматического включения света, комбинированный переключатель (переключатель стеклоподъемников), корректор света фар |
| 2 | 15A Топливный насос, иммобилайзер, блок кузовной электроники (MICU), блок управления силовым агрегатом (PCM), главное реле блока управления двигателем (PGM-FI Main) 2 |
| 3 | 10A Генератор, датчик положения педали тормоза, датчик положения распределительного вала (CMP) A, датчик электрической нагрузки (ELD), система улавливания паров бензина (EVAP), датчик массового расхода воздуха/ датчик температура воздуха во впускном коллекторе (MAF/IAT), вторичный кислородный датчик (HO2S), соленоид блокировки заднего хода (механическая коробка передач) |
| 4 | — |
| 5 | 10A Реле подогрева водительского сиденья (слабый режим), реле подогрева водительского сиденья (сильный режим) |
| 6 | 20A Передний противотуманный свет |
| 7 | 10A Реле дневных ходовых огней |
| 8 | 7,5A Задний стеклоочиститель, блок управления адаптивным передним освещением/блок управления автоматической регулировкой фар (для ксеноновых ламп) , блок кузовной электроники (MICU), реле электродвигателя очистителя заднего стекла |
| 9 | 7,5A Система определения занятости сиденья переднего (ODS), индикатор отключенной подушки безопасности переднего пассажира, блок кузовной электроники (MICU), блок управления подушками безопасности (SRS), система преднатяжения ремней безопасности |
| 10 | 7,5A Лампы заднего хода, комбинация приборов, блок кузовной электроники (MICU), блокировка селектора коробки передач, система контроля давления в шинах (TPMS), система автоматического освещения, компас, датчик заднего хода, датчик включения передачи заднего хода (механическая коробка передач) |
| 11 | 10A Блок кузовной электроники (MICU), блок управления подушками безопасности (SRS) |
| 12 | 10A Правая фара (дальний свет) |
| 13 | 10A Левая фара (дальний свет) |
| 14 | 7,5A Внутреннее освещение |
| 15 | 7,5A Габаритный свет, освещение номерного знака, прицеп, реле дневных ходовых огней (KS) |
| 16 | 10A Галоген: Правая фара (ближний свет) |
| 15A Ксенон: Правая фара (ближний свет), омыватель фар | |
| 17 | 10A Галоген: Левая фара (ближний свет) |
| 15A Ксенон: Левая фара (ближний свет) | |
| 18 | 20A Дальний свет, блок кузовной электроники (MICU) |
| 19 | 15A Габаритный свет, блок кузовной электроники (MICU) |
| 20 | 7,5A Блок кузовной электроники (MICU), система контроля давления в шинах (TPMS) |
| 21 | 20A Галоген: Ближний свет, блок кузовной электроники (MICU) |
| 30A Ксенон: Ближний свет, блок кузовной электроники (MICU) | |
| 22 | 10А Очиститель стекла |
| 23 | 7,5A Блок управления адаптивным передним освещением/ блок управления автоматической регулировкой фар, адаптивный круиз-контроль (ACC), блок радара миллиметровых волн |
| 24 | 20A Люк |
| 25 | 20A Центральный замок, блок кузовной электроники (MICU) |
| 26 | 20A Блок управления стеклоподъемниками, блокировка двери водителя |
| 27 | 20A HAC Option |
| 28 | 20A Задняя левая сдвижная дверь |
| 29 | 15A Передняя розетка (прикуриватель) |
| 30 | 20A Стеклоподъемник переднего пассажира |
| 31 | 20А Кондиционер |
| 32 | 20A Задний правый стеклоподъемник |
| 33 | 20A Задний левый стеклоподъемник |
| 34 | |
| 35 | 10A Блокировка ключа, подсветка замка зажигания, блок кузовной электроники (MICU) |
| 36 | 7,5А |
| 37 | — |
| 38 | 30A Передний стеклоочиститель / омыватель, блок кузовной электроники (MICU) |
За работу прикуривателей отвечает предохранитель под номером 29.
В верхней части блока могут устанавливаться 3 реле:

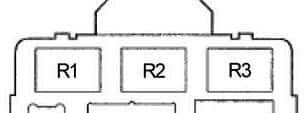

Схема
Расшифровка
| R1 | Стеклоподъемники | |
| R2 | Топливный насос (GM-FI Main 2) | |
| R3 | Стартер | |
Блок под капотом

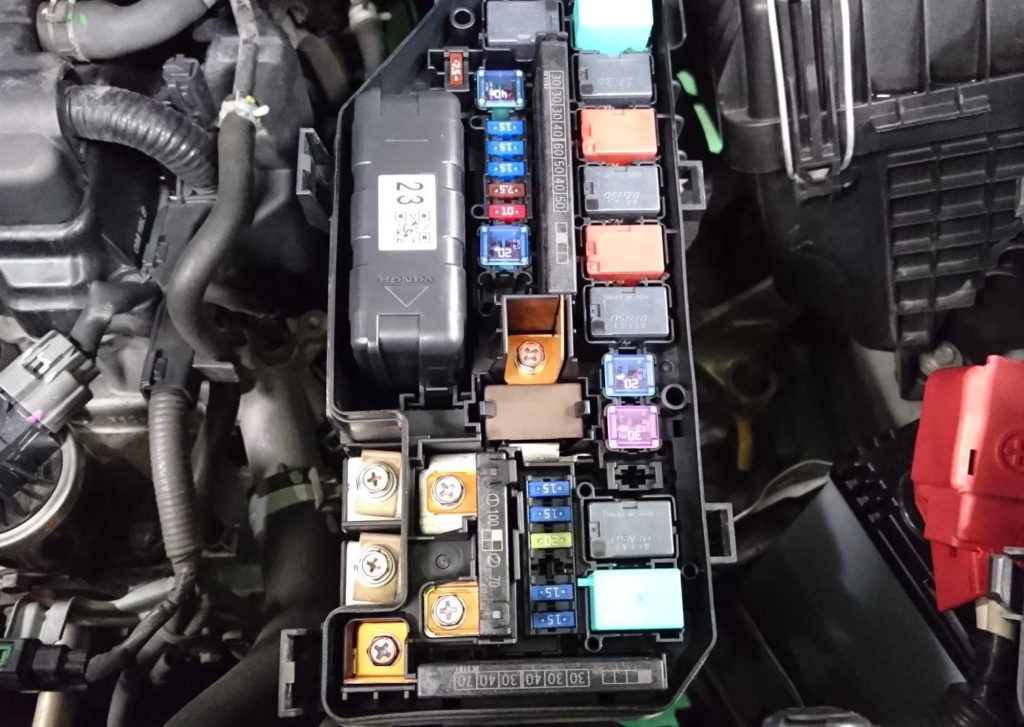

Под капотом, блок предохранителей и реле расположен рядом с аккумуляторной батареей и закрыт защитной крышкой.
Сверяйте обозначение элементов со своей схемой с обратной стороны защитной крышки.

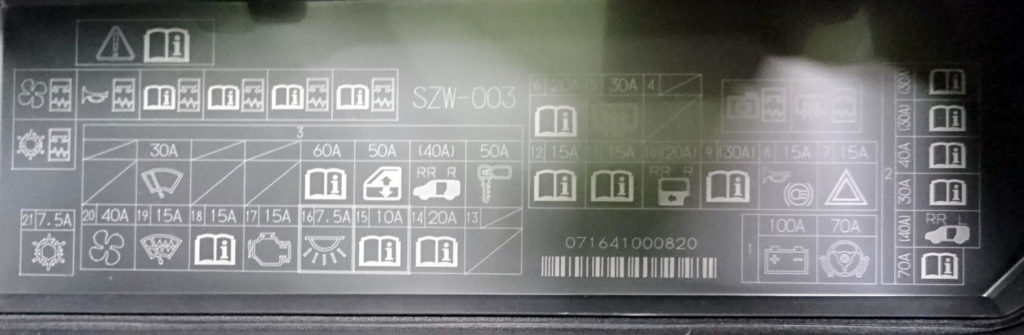

Схема с назначением
