Honda Stream 1 (2000 — 2006) предохранители и реле
Honda Stream 1 поколения выпускался в 2000, 2001, 2002, 2003, 2004, 2005 и 2006 годах с обозначением кузова rn1, rn2, rn3, rn4, rn5. За это время модель прошла рестайлинг. В нашей статье мы представим описание предохранителей и реле Хонда Стрим 1 со схемами блоков, фотографиями и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне

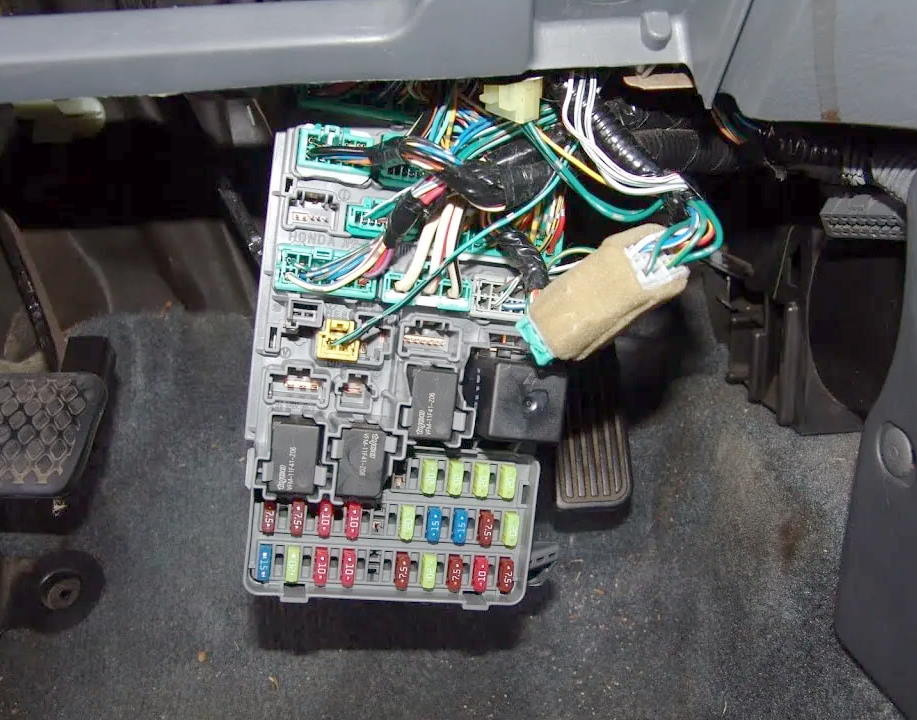

В салоне основной блок предохранителей и реле находится под панелью приборов.

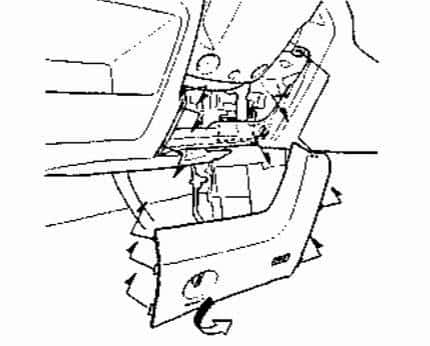

Для доступа надо убрать защитную крышку. Сам блок будет выглядеть примерно вот так.
Схема
Описание
| 1 | 15А iG COIL — Катушки зажигания |
| 2 | 20A ECU — Датчик состава смеси (модели с двигателем К20А), блок управления силовым агрегатом (модели с двигателем К20А) |
| 3 | 20A FOG — Противотуманные фары |
| 4 | 10A Генератор, датчик скорости автомобиля (модели с двигателем D17A), передний кислородный датчик, задний кислородный датчик, электромагнитный перепускной клапан (модели с двигателем К20А), электро пневмо клапан системы улавливания паров топлива, датчик положения распределительного вала (модели с двигателем К20А), блок системы контроля напряжения питания, реле датчика состава смеси (модели с двигателем К20А) |
| 5 | Не используется |
| 6 | 7,5A P/WIND — Реле открывания люка, реле закрывания люка, блок управления стеклоподъемниками |
| 7 | 20A SUN ROOF — Электродвигатель привода люка |
| 8 | 7,5A AUDIO — Электромагнитный клапан блокировки, селектора, блок управления навигационной системой, блок системы Multivision (модели с навигационной системой), магнитола (модели без навигационной системы). Блок управления электрооборудованием. |
| 9 | 10A R.WIPER — Электродвигатель очистителя заднего стекла, электронасос омывателя заднего стекла, блок системы изменения интервала работы очистителя заднего стекла, блок системы определения положения переднего пассажира (модели с боковыми подушками безопасности) |
| 10 | 7,5A METER — Реле фонарей заднего хода, фонари заднего хода, комбинация приборов, блок системы дистанционного управления центральным замком. Блок управления электрооборудованием |
| 11 | 7,5A ABS — Модулятор давления и блок управления системы ABS |
| 12 | Не используется |
| 13 | 10A SRS — Блок управления системой пассивной безопасности |
| 14 | 10А MIRROR — Реле обогревателя заднего стекла, реле вентилятора отопителя, реле вентилятора системы охлаждения, реле вентилятора конденсатора, реле электромагнитной муфты компрессора кондиционера, электродвигатели привода зеркал, привод переключения забора воздуха, блок управления кондиционером и отопителем, реле заднего вентилятора отопителя (модели с задним кондиционером). Разъем для подключения дополнительного оборудования (V) |
| 15 | 10А Усилитель (модели с аудиосистемой класса «Premium») |
| 16 | 10А R.HEATER — Электродвигатель заднего вентилятора отопителя (модели с задним кондиционером) |
| 17 | 15А FUEL PUMP — Топливный насос, блок управления силовым агрегатом. Блок управления системой пассивной безопасности |
| 18 | 15А CIGAR — Предохранитель прикуривателя |
| 19 | 7,5А METER — Реле — прерыватель указателей поворота |
| 20 | 20А F.WIPER — Электродвигатель очистителя лобового стекла, электронасос омывателя лобового стекла |
| 21 | Не используется |
| 22 | 20A P/WIND AS — Электропривод стеклоподъемника двери переднего пассажира |
| 23 | 20A P/WIND DR. — Электропривод стеклоподъемника двери водителя |
| 24 | 20A P/WIND RR L — Электропривод стеклоподъемника задней левой двери |
| 25 | 20A P/WIND RR R — Электропривод стеклоподъемника задней правой двери |
| R1 | Реле стартера |
| R2 | Реле габаритных огней |
| R3 | Реле стеклоподъёмников |
| R4 | Реле указателей поворотов и аварийной сигнализации |
За прикуриватель отвечает предохранитель номер 18.
Блок под капотом

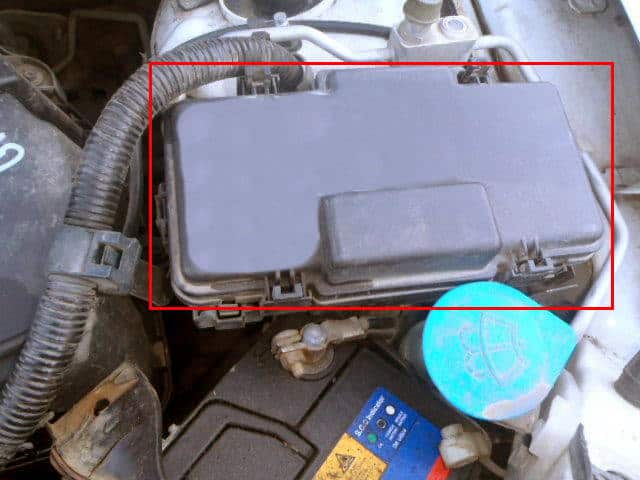

Под капотом главный блок с предохранителями и реле находится с левой стороны рядом с аккумуляторной батареей. Для доступа снимете защитную крышку.

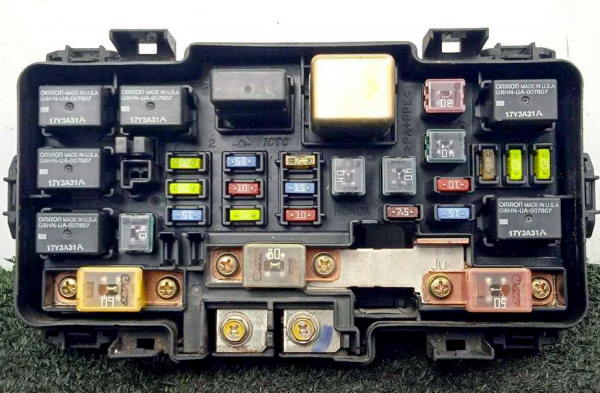

Фото пример

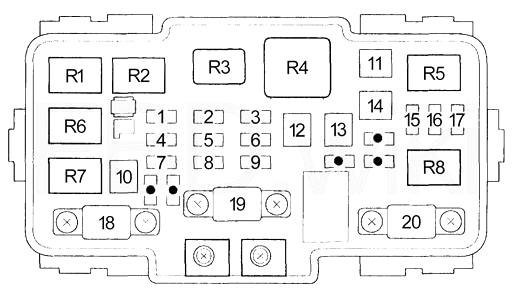

Схема
Обозначение
| 1 | 20А ADFAN — Электродвигатель вентилятора, конденсатора, Реле электромагнитной муфты компрессора кондиционера |
| 2 | 15А TAIL — Реле габаритов, разъем для подключения дополнительного. Оборудования (V), стояночные огни, габариты, подсветка номерного знака, подсветка переключателей, подсветка пепельницы, подсветка панели управления кондиционером и отопителем, подсветка комбинации приборов, выключатель противотуманных фар, подсветка магнитолы (модели без навигационной системы), подсветка блока системы MuftivisFon (модели с навигационной системой), блок управления навигационной системой |
| 3 | 7,5А ROOM — Лампа освещения багажного отделения, подсветка замка зажигания, ламп освещения салона, лампа местной подсветки |
| 4 | 20А COOLING FAN — Электродвигатель вентилятора системы охлаждения |
| 5 | 10A HAZARD — Реле — прерыватель указателей поворота |
| 6 | 15A ECU — Главное реле системы впрыска №1, блок управления силовым агрегатом, клапан системы управления частотой вращения холостого хода, датчик ВМТ, датчик положения коленчатого вала, форсунки, главное реле системы впрыска №2 |
| 7 | 15А STOP LAMP/ HORN — Стоп-сигналы, дополнительный стоп-сигнал, блок управления силовым агрегатом, модулятор давления и блок управления системы ABS, Звуковой сигнал |
| 8 | 20A ABS — Модулятор давления и блок управления системы ABS |
| 9 | 10A BACK — Диагностический разъем, комбинация приборов, блок системы дистанционного управления центральным замком, блок управления навигационной системой, блок системы Multivision (модели с навигационной системой), магнитола (модели без навигационной системы), блок управления электро оборудованием |
| 10 | 30A ABS — Модулятор давления и блок управления системы ABS |
| 11 | 20A R.DEF — Обогреватель заднего стекла |
| 12 | 40A HEATER — Электродвигатель вентилятора отопителя |
| 13 | 40A P/WIND — Предохранители №7, №22, №23, №24 и №25 (монтажный блок в салоне) |
| 14 | 40A ECU — Предохранители №2, №3, №15. и №16 (монтажный блок в салоне), разъем для подключения дополнительного оборудования(U) |
| 15 | 15A HEAD L — Лампа левой фары (модели без газоразрядных ламп), газоразрядная лампа левой фары (модели с газоразрядными лампами), индикатор дальнего света фар |
| 16 | 20A MPCS — Блок управления электрооборудованием |
| 17 | 15A HEADR — Пампа правой фары (модели без газоразрядных ламп), газоразрядная лампа правой фары (модели с газоразрядными лампами) |
| 18 | Не используется |
| 19 | 80/100A Аккумуляторная батарея |
| 20 | 40A IGNITION — Замок зажигания |
| Реле | |
| R1 | Вентилятор системы охлаждения |
| R2 | Муфта компрессора кондиционера |
| R3 | Обогрев заднего стекла |
| R4 | Отопитель |
| R5 | Фара №1 |
| R6 | Звуковой сигнал |
| R7 | Вентилятор кондиционера |
| R8 | Фара №2 |
Знаете как сделать материал лучше — пишите в комментарии.
