Хонда Цивик (2000 — 2006) предохранители и реле
Honda Civic 7 поколения производился в 2000, 2001, 2002, 2003, 2004, 2005 и 2006 году с различными вариантами исполнения кузова. За это время модель прошла рестайлинг. Праворульная версия данного автомобиля называется Хонда Ферио c обозначением кузова ES. В нашем материале мы покажем места расположения электронных блоков управления, описание предохранителей и реле Хонда Цивик 7 со схемами блоков и фото примерами их исполнения. Отметим предохранитель отвечающий за прикуриватель. А в заключении предложим для ознакомления руководство по ремонту и обслуживанию данного автомобиля.
Расположение блоков и назначение элементов в них может отличатся от представленного и зависит от года выпуска, региона поставки и уровня оснащения Вашего автомобиля.

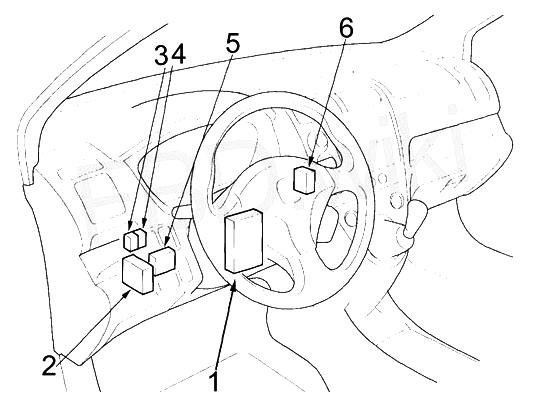

Блоки в салоне
Расположение
Схема
Описание
- Блок предохранителей и реле
- Блок управления дневными ходовыми огнями (DRL)
- Хэтчбек: Реле дневных ходовых огней (DRL)
- Хэтчбек (’02-’03): Реле прерывания ближнего света
- Блок управления круиз-контролем
- Хэтчбек: Ресивер центрального замка/ бесключевого доступа
Блок предохранителей и реле

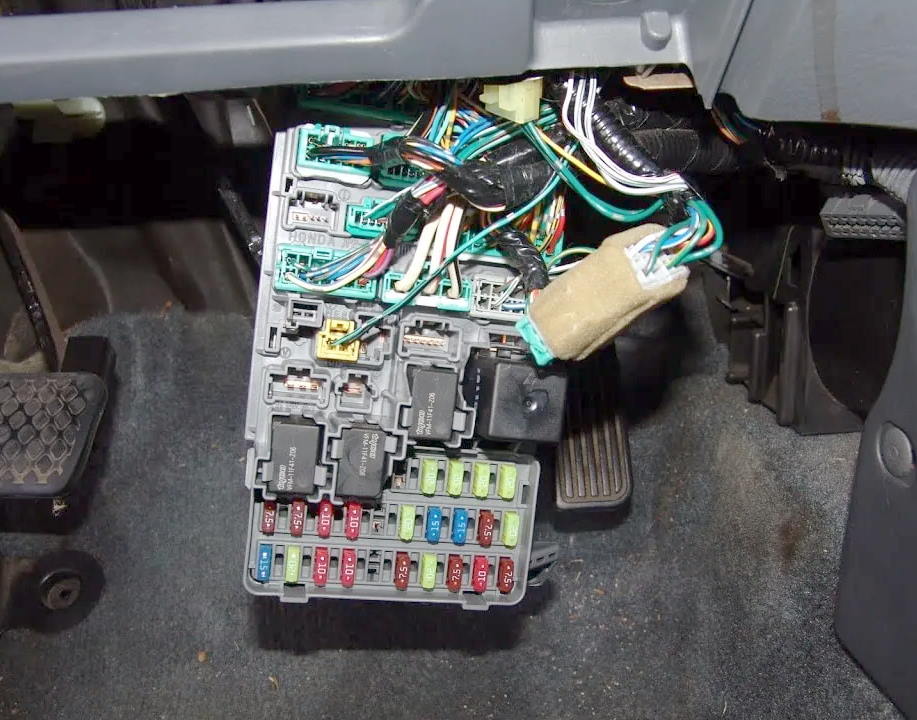

В салоне основной блок с предохранителями и реле находится под панелью приборов, со стороны водителя.
Для доступа надо убрать защитную крышку.
Схема
Обозначение
| 1 | 15A Кроме гибрида: Катушки зажигания |
| 15A Гибрид: Блок управления двигателем (ECM), передние катушки зажигания | |
| 2 | 20A Датчик соотношения воздух топливо (A/F) |
| 3 | 10A Дневные ходовые огни (DRL), блок кузовной электроники (MCU) |
| 4 | 10A Реле датчика соотношения воздух топливо (A/F), генератор, датчик положения распредвала (CMP), блок управления круиз-контролем, датчик электрической нагрузки (ELD), система улавливания паров бензина (EVAP), подогреваемый кислородный датчик (HO2S), датчик скорости (VSS), DC-DC конвертор (гибрид), блок управления коробкой передач (TCM) |
| 5 | — |
| 6 | 7,5A Блок управления люком, реле открытия/ закрытия люка, реле стеклоподъемников |
| 7 | 20A Реле открытия /закрытия люка |
| 8 | 7,5A Аудиосистема, блок кузовной электроники (MCU), CarLink |
| 9 | 10A Подушки безопасности, задний стеклоочиститель и омыватель |
| 15A Гибрид: Блок управления двигателем (ECM), задние катушки зажигания | |
| 10 | 7,5A Выключатель ламп заднего хода (M/T), блок управления усилителем рулевого управления (EPS), комбинация приборов, ресивер центрального замка/бесключевого доступа, блок кузовной электроники (MCU), противоугонная система, реле ламп заднего хода (A/T), CarLink, соленоид блокировки селектора (A/T) |
| 11 | 7,5A Блок управления антиблокировочной системой тормозов (ABS) |
| 12 | 7,5A Дневные ходовые огни (DRL), блок кузовной электроники (MCU) |
| 13 | 10A Блок управления подушками безопасности |
| 14 | 10A Реле муфты компрессора кондиционера, реле вентилятора кондиционера, реле отопителя, панель управления отопителем, электропривод зеркал, реле вентилятора системы охлаждения, система рециркуляции воздуха, реле обогрева заднего стекла |
| 15 | 2A Противоугонная система |
| 10A Противоугонная система | |
| 16 | 20A Подогрев сидений |
| 7,5A Гибрид: Motor Control Module (MCM) реле №1 | |
| 17 | 15A Топливный насос, блок управления двигателем (ECM)/PCM), реле блока управления двигателем (PGM-FI) №2, блок управления подушками безопасности |
| 18 | 15A Розетка / Прикуриватель |
| 19 | 7,5A Аварийная сигнализация, реле указателей поворота и аварийной сигнализации |
| 20 | 30A Хэтчбек: Блок кузовной электроники (MCU), стеклоочиститель и омыватель |
| 20A Седан, купе: Блок кузовной электроники (MCU), стеклоочиститель и омыватель | |
| 21 | 7,5A Гибрид: Блок управления двигателем (ECM), реле стартера |
| 22 | 20A Стеклоподъемник переднего пассажира, блок управления стеклоподъемниками |
| 23 | 20A Стеклоподъемник водителя |
| 24 | 20A Задний левый стеклоподъемник |
| 25 | 20A Задний правый стеклоподъемник |
| Дополнительные предохранители | |
| 7,5A Hybrid: Реле вентилятора горячего перезапуска | |
| Реле | |
| R1 | Кроме Гибрида: Стартер |
| R2 | Габаритные огни |
| R3 | Стеклоподъемники |
| R4 | Указатели поворота/ аварийная сигнализация |
За прикуриватель отвечает предохранитель номер 18.

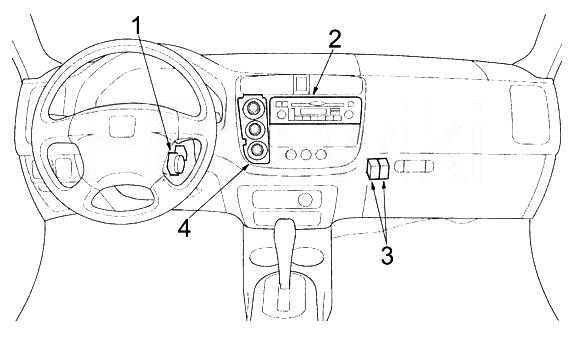

Дополнительные элементы
Схема
Назначение
- Блок управления иммобилайзером (ресивер)
- Аудиосистема
- Седан, купе: Реле дневных ходовых огней (DRL)
Седан, купе: Реле прерывания ближнего света - Панель управления отопителем

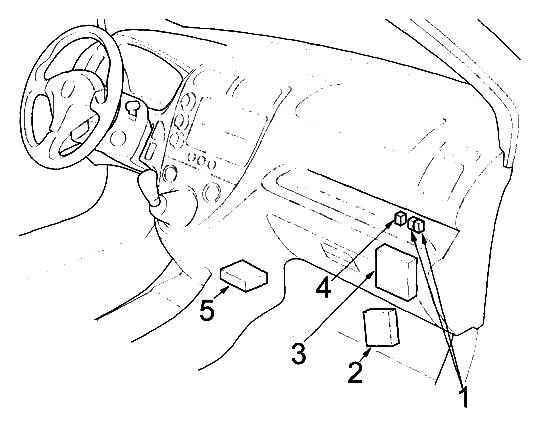

Хэтчбек
Схема
Расшифровка
- Реле блока управления двигателем (PGM-FI) №1
Реле блока управления двигателем (PGM_FI) №2 (топливный насос) - Блок управления усилителем рулевого управления (EPS)
- Блок управления двигателем (ECM/PCM)
- Реле датчика соотношения воздух топливо (A/F)
- Блок управления подушками безопасности

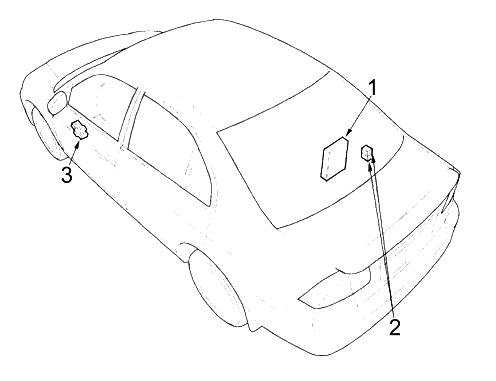

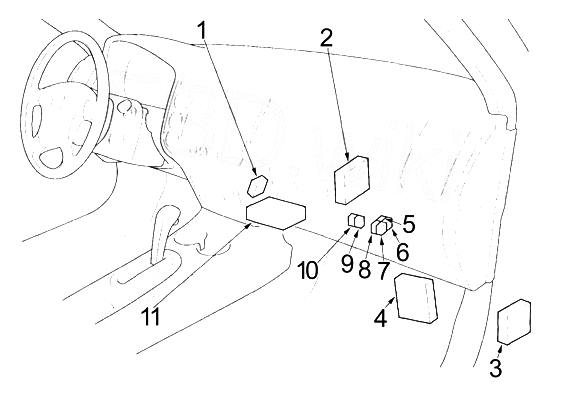

Седан, Купе
Схема
Описание
- Ресивер центрального замка/ бесключевого доступа
- Блок управления двигателем (ECM)/PCM)
- Гибрид: Блок управления коробкой передач (TCM)
- Гибрид: Блок управления усилителем рулевого управления (EPS)
- Гибрид: Реле датчика соотношения воздух топливо (A/F)
- Гибрид: Реле ламп заднего хода (A/T)
- Реле блока управления двигателем (PGM-FI) №2 (топливный насос)
- Реле блока управления двигателем (PGM-FI) №1
- кроме Гибрида: Реле датчика соотношения воздух топливо (A/F)
- кроме Гибрида: Реле ламп заднего хода (A/T)
- Блок управления подушками безопасности

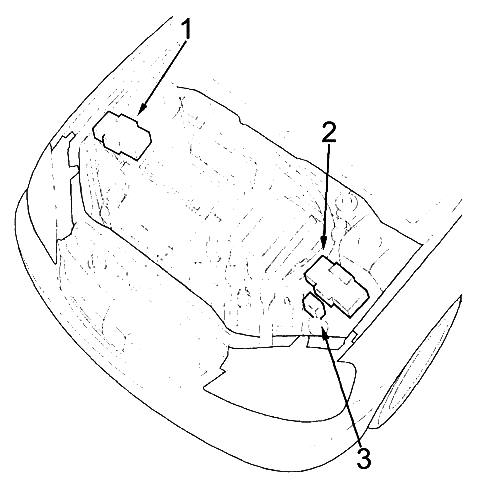

Блоки под капотом
Расположение
Схема
Обозначение
- Седан, купе: Блок предохранителей и реле
- Хэтчбек, гибрид: Блок предохранителей и реле
- Гибрид: Блок реле
Блок предохранителей и реле

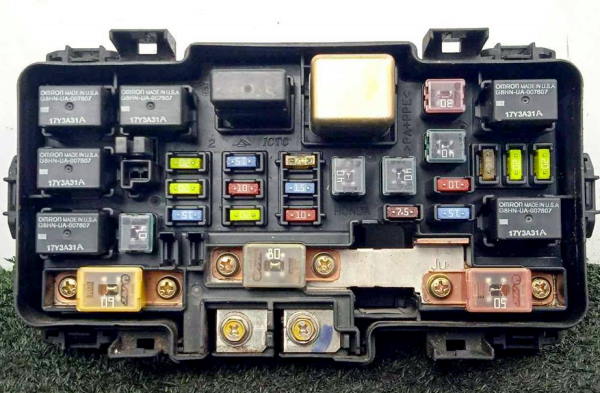

Фото пример

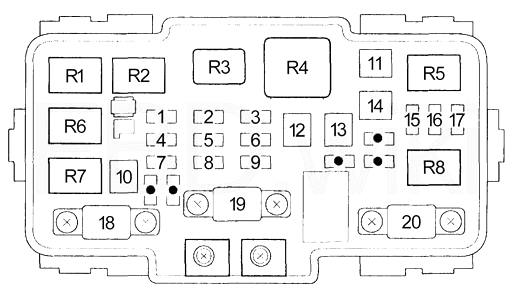

Схема
Назначение
| 1 | 20A Вентилятор кондиционера, реле муфты компрессора кондиционера |
| 2 | 15A кроме Гибрида: Реле габаритных огней, подсветка панели приборов, передние габаритные огни, панель управления отопителем, освещение номерного знака, задние габаритные огни |
| 10A Гибрид: Motor Control Module (MCM) реле №2 | |
| 3 | 7,5A кроме Гибрида: Освещение багажного отсека, освещение салона, подсветка замка зажигания |
| 10A Гибрид: Освещение багажного отсека, освещение салона, подсветка замка зажигания. реле габаритных огней | |
| 4 | 20A Реле вентилятора системы охлаждения |
| 5 | 10A Аварийная сигнализация |
| 6 | 15A Реле блока управления двигателем (PGM-FI) №1, датчик положения коленчатого вала (CKP), блок управления двигателем (ECM/PCM), форсунки, клапан регулировки холостого хода (IAC), ресивер центрального замка/бесключевого доступа, реле блока управления двигателем (PGM-FI) №2, датчик положения распределительного вала (CMP) (TDC), блок управления форсунками, реле форсунок |
| 7 | 15A Датчик положения педали тормоза, реле звукового сигнала, лампы стоп-сигнала, сигнал педали тормоза (блок управления антиблокировочной системой тормозов (ABS), блок управления двигателем (ECM)/PCM), блок кузовной электроники (MCU)) |
| 8 | 10A Блок управления антиблокировочной системой тормозов (ABS) |
| 9 | 10A Аудиосистема, диагностический разъем (DLC), комбинация приборов, ресивер центрального замка/бесключевого доступа, блок кузовной электроники (MCU), CarLink, Motor Control Module (MCM) (гибрид), блок управления коробкой передач (гибрид), противоугонная система |
| 10 | 40A Блок управления антиблокировочной системой тормозов (ABS) |
| 11 | 30A Реле обогрева заднего стекла |
| 40A Купе: Реле обогрева заднего стекла | |
| 12 | 40A Реле отопителя |
| 13 | 40A Предохранители (блок предохранителей в салоне): 7, 23 |
| 14 | 40A Предохранители (блок предохранителей в салоне): 2, 3, 5, 15, 16 |
| 40A Гибрид: Hot Restart Fan Relay, предохранители (блок предохранителей в салоне): 2, 3, 5, 15, 16, предохранители (блок предохранителей в моторном отсеке): № 60 | |
| 15 | 15A Левая фара, дневные ходовые огни (DRL), комбинация приборов, индикатор дальнего света, блок кузовной электроники (MCU) |
| 20A Левая фара, дневные ходовые огни (DRL), комбинация приборов, индикатор дальнего света, блок кузовной электроники (MCU) | |
| 16 | 20A Центральный замок, блок кузовной электроники (MCU) |
| 17 | 15A Правая фара, дневные ходовые огни (DRL), блок кузовной электроники (MCU) |
| 20A Правая фара, дневные ходовые огни (DRL), блок кузовной электроники (MCU) | |
| 18 | 60A Блок управления усилителем рулевого управления (EPS) |
| 19 | 80A Аккумуляторная батарея |
| 20 | 40A Замок зажигания (BAT) |
| Реле | |
| R1 | Вентилятор системы охлаждения |
| R2 | Муфта компрессора кондиционера |
| R3 | Обогрев заднего стекла |
| R4 | Отопитель |
| R5 | Фара №1 |
| R6 | Звуковой сигнал |
| R7 | Вентилятор кондиционера |
| R8 | Фара №2 |
Блок реле (Hybrid)
Схема
Расшифровка
| 60 | 20А Вентилятор системы охлаждения |
| Реле | |
| R1 | Вентилятор горячего перезапуска |
| R2 | Блок управления двигателем (PGM-FI №2) |
Дополнительные элементы

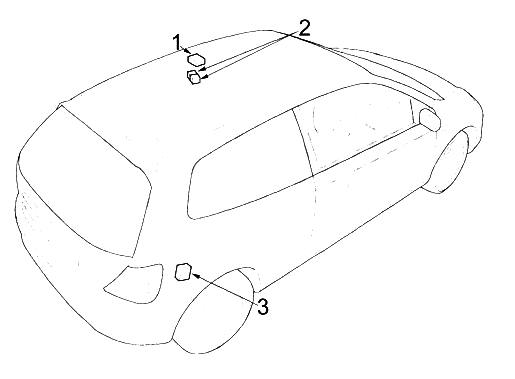

Хэтчбек
Схема
Описание
- Блок управления люком
- Реле открытия люка
Реле закрытия люка - Блок управления задним стеклоочистителем
Седан, купе
Схема
Обозначение
- Гибрид: Модуль контроля двигателя (MCM)
- Гибрид: MCM Relay №1, MCM Relay №2
кроме Гибрида: Реле открытия/ закрытия люка - Блок управления стеклоподъемниками
Руководство Хонда Цивик 7
Нужно больше информации про ремонт и обслуживание Honda Civic 7 поколения? Изучите данный мануал: «скачать«.
Honda Civic 7 Ferio имеет схожее назначение предохранителей и реле.
А если Вам есть что добавить, пишите в комментарии.
