Hyundai Getz — предохранители и реле
Субкомпактный автомобиль Hyundai Getz выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 году. За это время модель прошла рестайлинг, хотя некоторые называют её вторым поколением. В данной публикации Вы найдёте описание предохранителей и реле Хендай Гетц со схемами блоков и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.
Исполнение блоков и назначение элементов в них может отличатся и зависит от типа двигателя и уровня оснащения Вашего Хендай Гетц. Сверяйте описание со схемами на обратной стороне защитной крышки.
Блок в салоне
Находится под панелью приборов со стороны водителя за защитной крышкой.

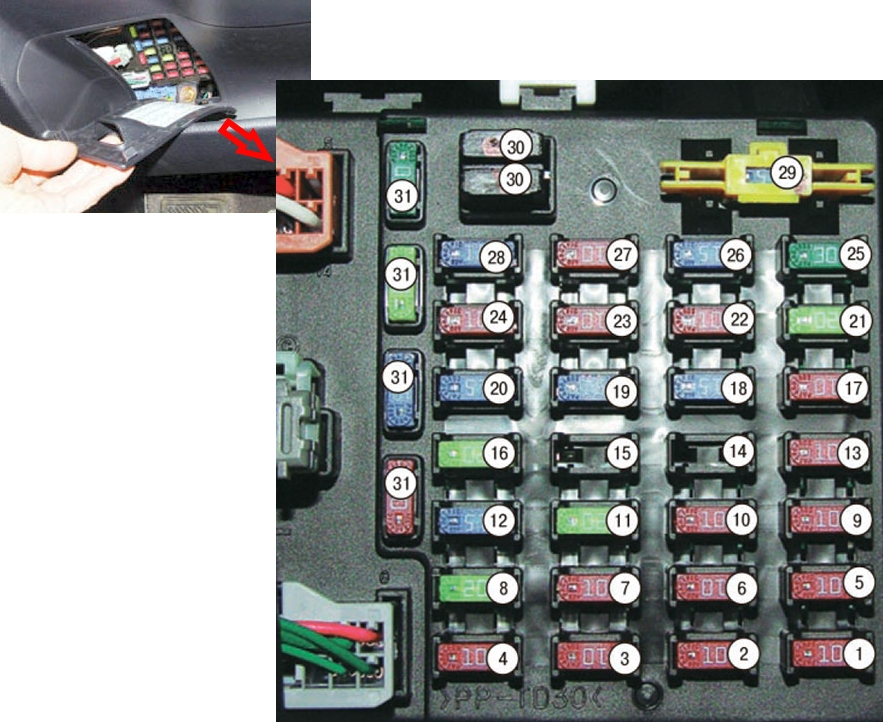

Фото — схема
Описание предохранителей
| 1 | 10А Выключатель кондиционера, выключатель обогрева заднего стекла |
| 2 | 10А Левая передняя лампа габаритный свет, левый задний фонарь |
| 3 | 10А Комбинация приборов |
| 4 | 10А Аудиосистема, переключатель наружных зеркал заднего вида с электроприводом |
| 5 | 10А Переключатель селектора АКП, выключатель света заднего хода, выключатель аварийной сигнализации |
| 6 | 10А Правая передняя лампа габаритный свет, правый задний фонарь, левая (правая) лампа освещения номерного знака |
| 7 | 10А Резистор пред возбуждения. комбинация приборов. ЭБУ временной задержкой и охранной сигнализацией таймер сигнализации незастегнутого ремня безопасности |
| 8 | 15А Прикуриватель |
| 9 | 10А Генератор, ЭБУ электро усилителя рулевого управления, ЭБУ двигателем и трансмиссией (кроме двигателя 1.1Л), ЭБУ двигателем (двигатель 1.1 Л), датчик скорости движения, выключатель рычага селектора АКП |
| 10 | 10А ЭБУ подушек безопасности |
| 11 | 20А Репе запирания замков дверей, реле отпирания замков дверей, блок управления люком крыши, привод замка двери водителя |
| 12 | 15А Электродвигатель очистителя заднего стекла, блок под рулевых переключателей |
| 13 | 10А Репе стартера, реле охранной сигнализации |
| 14 | Резерв |
| 15 | 10А Блок управления системой освещения дневного движения |
| 16 | 20А Выключатель обогрева левого (правого) переднего сиденья |
| 17 | 10А Выключатель обогрева заднего стекла. ЭБУ двигателем, электропривод и обогрев наружного зеркала заднего вида со стороны водителя (пассажира) |
| 18 | 15А Катушка зажигания, конденсатор |
| 19 | 15А Реле стеклоподъемников, выключатель стоп-сигнала |
| 20 | 15А Выключатель аварийной сигнализации, ЭБУ временной задержкой и охранной сигнализацией |
| 21 | 20А Электродвигателя очистителя ветрового стекла, блок под рулевых переключателей |
| 22 | 10А Реле заднего противотуманного света |
| 23 | 10А Реле противотуманных фар. реле стеклоподъемников. ЭБУ временной задержкой и охранной сигнализацией, таймер обогрева заднего стекла, электропривод корректора левой (правой) фары, переключатель корректора фар |
| 24 | 10А Реле вентилятора салона, блок управления люком крыши |
| 25 | 30А Реле обогрева заднего стекла, таймер обогрева заднего стекла, ЭБУ временной задержкой и охранной сигнализацией |
| 26 | 15А Правая фара |
| 27 | 10А Реле противотуманных фар |
| 28 | 10А Левая фара, комбинация приборов |
| 29 | 15А Комбинация приборов, выключатель заднего противотуманного света, разъем линии передачи данных, аудиосистема. ЭБУ временной задержкой и охранной сигнализацией. датчик контрольной лампы незакрытой двери, универсальный проверочный разъем, лампа освещения багажного отделения, лампы направленного света в салоне, плафон освещения салона, узел консоли крыши |
| 30 | Пинцет |
| 31 | Запасные |
За прикуриватель отвечает предохранитель номер 8 на 15А.
С обратной стороны блока крепятся реле.

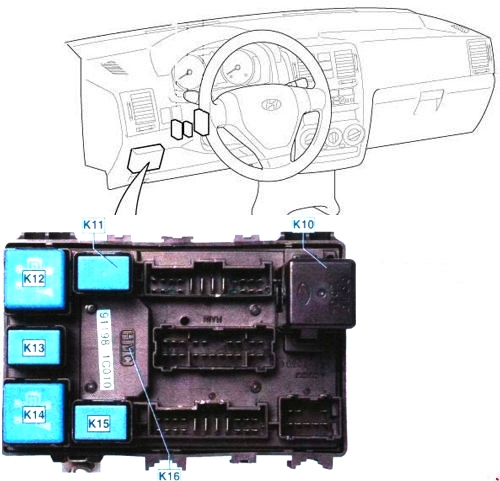

Схема реле
Назначение реле
- К10 — Реле-прерыватель указателей поворота и аварийной сигнализации
- К11 — Реле противотуманных фар
- К12 — Реле обогрева стекла двери задка
- К13 — Реле ламп габаритного света
- К14 — Реле стеклоподъемников
- К15 — Реле заднего противотуманного света
- К16 — Блок управления наружным освещением при движении в дневное время

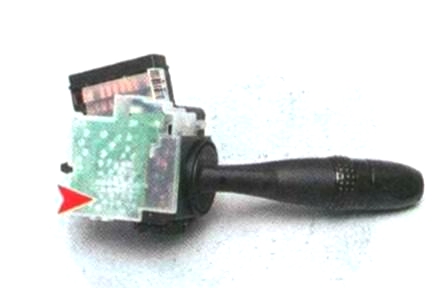

Отдельно в правом подрулевом переключателе расположено реле очистителя и омывателя.
Блок под капотом

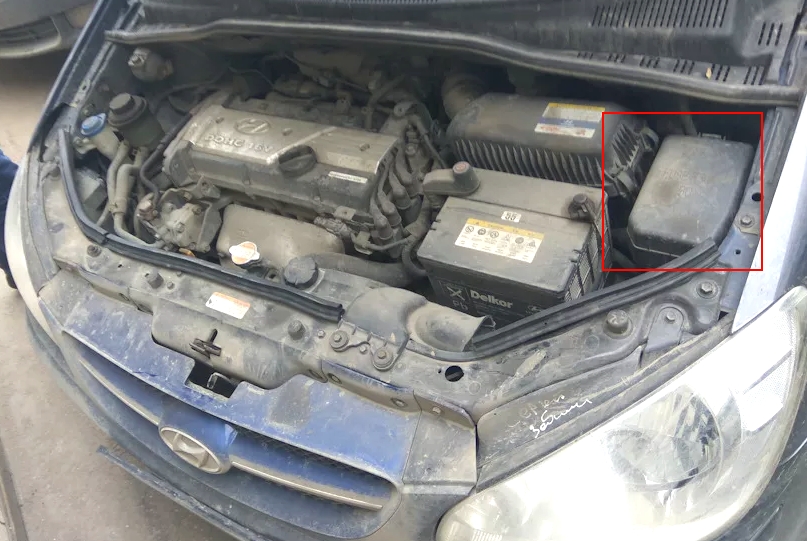

Он находится с левой стороны подкапотного пространства.

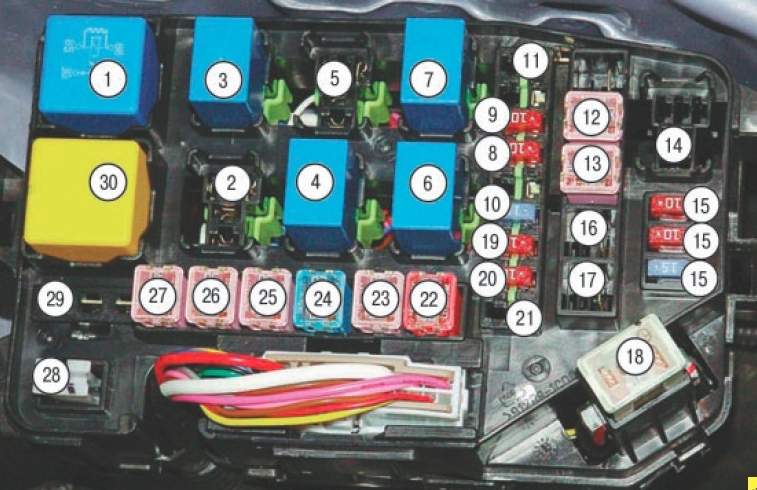

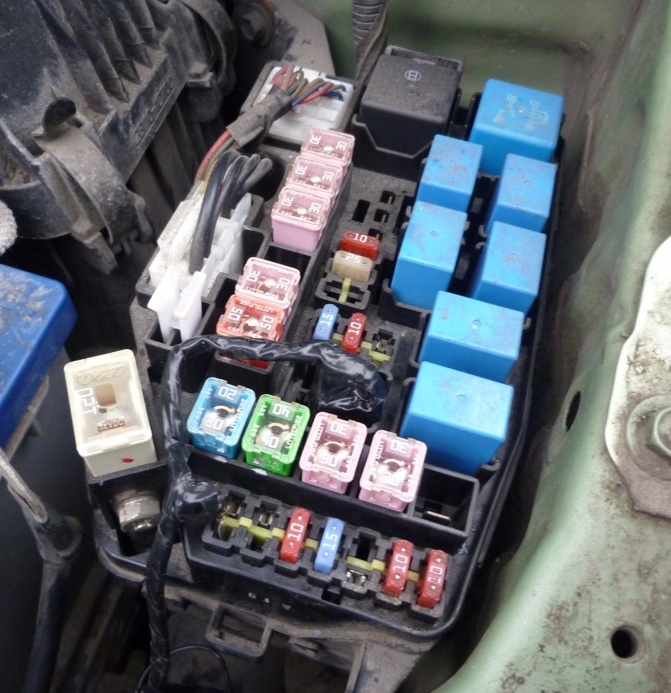

Фото — пример исполнения

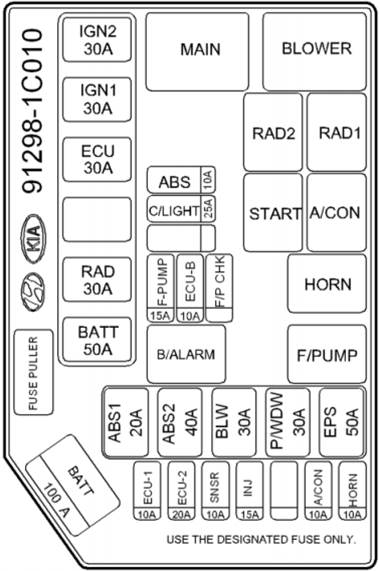

Схема с крышки блока
Схема
Обозначение реле
- 1 – реле вентилятора отопителя салона Е 51
- 2 – место под реле включения вентилятора системы охлаждения двигателя на большой скорости Е 44
- 3 – реле включения вентилятора системы охлаждения двигателя на малой скорости Е 43
- 4 – реле стартера Е 41
- 5 – место под реле кондиционера Е 50
- 6 – реле звукового сигнала Е 45
- 7 – реле топливного насоса Е 49
- 14 – место под реле охранной сигнализации Е 47
- 30 – реле питания электронной системы управления двигателем Е 42
Расшифровка предохранителей
| 8 | 10А A/CON — Кондиционер |
| 9 | 10А HORN — Звуковой сигнал |
| 10 | 15А INJ — ЭБУ двигателем, форсунки, датчик положения распределительного вала, датчик положения коленчатого вала, регулятор холостого хода, электромагнитный клапан продувки адсорбера |
| 11 | 50А EPS — Электрический усилитель рулевого управления |
| 12 | 30А P/WDW — Электрические стеклоподъемники |
| 13 | 30А BLW — Вентилятор отопителя салона |
| 15 | 10 / 15А SPARE — Запасные предохранители |
| 16 | 40А ABS. 2 — ЭБУ ABS, разъем для удаления воздуха |
| 17 | 20А ABS. 1 — ЭБУ ABS, разъем для удаления воздуха |
| 18 | ALT 120 / 100А — Генератор |
| 19 | 10А SNSR — Кондиционер, топливный насос, антенный блок иммобилизатора, датчик концентрации кислорода, реле топливного насоса, реле кондиционера |
| 20 | 10А ECU — Топливный насос, предохранитель ЭБУ |
| 21 | 10A ABS — ЭБУ ABS, разъем для удаления воздуха |
| 22 | 50A BATT — Задние фонари, предохранители 11, 19, 20, 25, 27, 29 |
| 23 | 30A RAD — Вентилятор радиатора системы охлаждения |
| 24 | 20A F/PUMP — Выключатель автоматической отсечки топливо подачи |
| 25 | 30A ECU — Топливный насос, генератор, электронный блок управления |
| 26 | 30A ING 1 — Замок зажигания, реле стартера |
| 27 | 30A ING 2 — Замок зажигания |
На нашем канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.
Есть чем дополнить материал, пишите в комментарии.
