Hyundai Santa Fe 2 предохранители и реле
Hyundai Santa Fe 2 го поколения выпускался в 2006, 2007, 2008, 2009, 2010, 2011 и 2012 году. За этот период Санта Фе 2 прошла рестайлинг и фэйслифтинг. В нашей статье вы найдёте описание расположения всех электронных блоков управления и датчиков, а так же расшифровку предохранителей и реле Хендай Санта Фе 2 го поколения со схемами блоков и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Сверяйте описание предохранителей и реле со своими схемами на обратной стороне защитной крышки.
Не то поколение Hyundai Santa Fe?
[Описание для Hyundai Santa Fe 1]
[Описание для Hyundai Santa Fe 3]
[Описание для Hyundai Santa Fe 4]

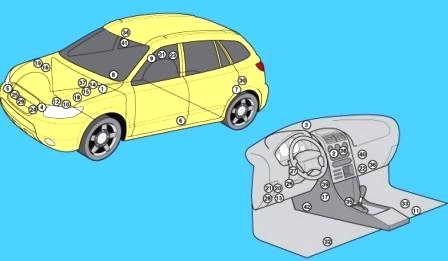

Схема расположение блоков управления
Общее расположение электронных блоков управления
Назначение
- Электронный блок управления ABS – около усилителя тормозов
- Блок управления кондиционером/ отопителем — в панели управления кондиционером/ отопителем
- Датчик солнечного света (система кондиционирования)
- Датчик удара (SRS) , лев.
- Датчик удара (SRS) , прав.
- Боковой датчик удара, со стороны водителя – Центральная стойка
- Боковой датчик удара, задний левый
- Боковой датчик удара, со стороны пассажира — Центральная стойка
- Боковой датчик удара, задний правый
- Звуковой сигнал противоугонной системы — Левая стойка подвески
- Усилитель выходного сигнала аудиосистемы – под сиденьем
- Аккумуляторная батарея
- Диагностический разъем (DLC) 1(16-контактный)
- Диагностический разъем (DLC) 2(20-контактный) – около усилителя тормозов
- Электронный блок управления двигателем
- Электронный блок управления опорами двигателя
- Блок контроля уровня моторного масла – за центральной частью приборной панели
- Блок предохранителей/ реле, моторный отсек 1
- Блок предохранителей/ реле, моторный отсек 2
- Блок предохранителей/ реле, приборная панель
- Реле электродвигателя вентилятора отопителя – в блоке предохранителей /реле под приборной панелью
- Резистор электродвигателя вентилятора отопителя (перед.) — за вещевым ящиком
- Резистор электродвигателя вентилятора отопителя (с задним кондиционером) — правая часть багажного отделения
- Звуковой сигнал, лев.
- Звуковой сигнал, прав.
- Электронный блок управления иммобилайзером — на рулевой колонке
- Кольцевая антенна иммобилайзера — около замка зажигания
- 28 Многофункциональный блок управления — в блоке предохранителей /реле под приборной панелью — функции: Электродвигатель вентилятора кондиционера /отопителя, противоугонная система, центральный замок, лампы системы освещения в дневное время, Обогреватели зеркал заднего вида на дверях, с системой полной блокировки, электропривод стеклоподъемников, противотуманные фары, аварийная сигнализация, омыватели фар, обогреватель заднего стекла, лампы освещения салона, передние габариты, задние габариты, очиститель /омыватель лобового стекла
- Датчик температуры окружающего воздуха
- Блок управления системой парковки — левая часть багажного отделения
- Блок управления очистителем / омывателем заднего стекла — Задняя стойка
- Блок управления подогревом сиденья водителя — под сиденьем
- Блок управления подогревом сиденья пассажира — под сиденьем
- Блок управления электроприводом люка – в электродвигателе привода люка
- Электронный блок управления SRS
- Блок управления раздаточной коробкой — рядом с электродвигателем вентилятора отопителя
- Электронный блок управления КПП (АКПП) — бензин — в электронном блоке управления двигателем
- Электронный блок управления КПП (АКПП) — Дизель — за вещевым ящиком
- Блок управления блокировкой селектора и/или ключа зажигания
- Реле системы управления трансмиссией 1
- Датчик дождя (очиститель лобового стекла) ∕датчик солнечного света
- Датчик бокового перемещения – под ковриком
Блок предохранителей в салоне
Находится под панелью приборов за защитной крышкой.

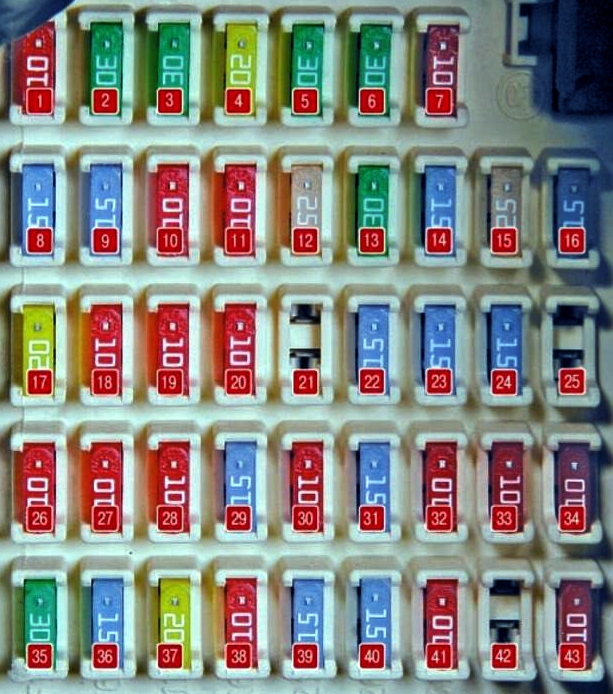

Схема
Описание предохранителей
| 1 | 10А START — Противоугонная система |
| 2 | 30А P/WDW LH — Электро стекло подъемник левой задней двери |
| 3 | 30А P/WDW RH -Электро стекло подъемник правой задней двери |
| 4 | 20А S/ROOF — Электропривод люка |
| 5 | 30А P/SEAT — Блок управления электроприводом сидений |
| 6 | 30А SAFATY PWR — Модуль электро стекло подъемников |
| 7 | 10А MIRR HTD — Блок управления зеркалами |
| 8 | 15А A/BAG 2 — Блок управления системой пассивной безопасности, Подушки безопастности |
| 9 | 15А A/BAG 1 — Блок управления системой пассивной безопасности, Подушки безопастности |
| 10 | 10А ROOM LP — Комбинация приборов, лампы плафонов освещения передних дверных проемов, лампы освещения салона |
| 11 | 10А A/CON — Блок управления системой отопления, кондиционирования и вентиляции |
| 12 | 25А S/WARMER — Выключатели обогрева сиденья водителя и переднего пассажира |
| 13 | 30А P/AMP — Аудио усилитель |
| 14 | 15А P/OUTLER CTR — Розетка для подключения дополнительного оборудования в облицовке тоннеля пола |
| 15 | 25А P/OUTLET — Розетка для подключения дополнительного оборудования в багажном отделении |
| 16 | 15А C/LIGHTER — Прикуриватель |
| 17 | 20А DR/LOCK — Система центральной блокировки замков дверей |
| 18 | 10А A/BAG IND — Комбинация приборов |
| 19 | 10А ATM LOCK — Рычаг переключателя наружного освещения, датчик положения рулевого вала, выключатель системы курсовой устойчивости (ESP) |
| 20 | 10А T/SIG — Выключатель аварийной сигнализации |
| 21 | Резерв |
| 22 | 15А ADG PEDAL — Выключатель стоп-сигнала |
| 23 | 15А HAZARD — Выключатель аварийной сигнализации, рычаг переключателя наружного освещения, блок управления электрооборудованием кузова, блок управления зеркалами |
| 24 | 15А RR WIPER — Стеклоочиститель двери задка |
| 25 | Резерв |
| 26 | 10А A/CON SW — Блок управления системой отопления, кондиционирования и вентиляции |
| 27 | 10А CLASTER — Комбинация приборов, головное устройство аудиосистемы, модуль контроля давления в шинах (в зависимости от комплектации) |
| 28 | 10А BCM 1 — Блок управления электрооборудованием кузова |
| 29 | 15А FUEL LID — Привод замка крышки горловины топливного бака |
| 30 | 10А B/ALARM HORN — Звуковая сигнализация противоугонной системы |
| 31 | 15А RR A/CON — Блок управления системой отопления, кондиционирования и вентиляции |
| 32 | 10А RR FOG/BWS — Лампы противотуманных фонарей |
| 33 | 10А IMS — Датчик дождя |
| 34 | 10А AUDIO 2 — Головное устройство аудиосистемы, цифровые часы, блок управления зеркалами |
| 35 | 30А BLOWER — Воздухо нагнетатель |
| 36 | 15А STOP LP — Выключатель стоп-сигнала |
| 37 | 20А DRL — Дневные ходовые огни |
| 38 | 10А BCM 3 — Блок управления электрооборудованием кузова |
| 39 | 15А CLOCK — Цифровые часы |
| 40 | 15А AUDIO 1 — Головное устройство аудиосистемы, цифровые часы |
| 41 | 10А ATM — Лампы освещения салона, лампа освещения багажного отделения, комбинация приборов |
| 42 | Резерв |
| 43 | 10А BCM 2 — Блок управления электроприводом сидений |
За прикуриватель отвечает предохранитель номер 16 на 15А. А за дополнительные розетки — номера 14 и 15.
Блоки под капотом

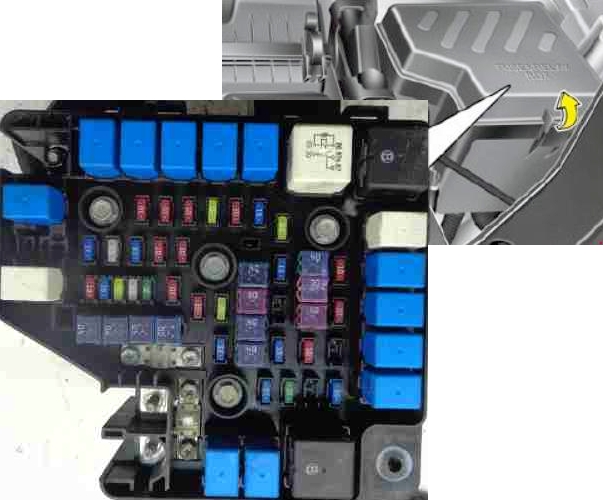

Основной блок
Расположен в левой части подкапотного пространства.

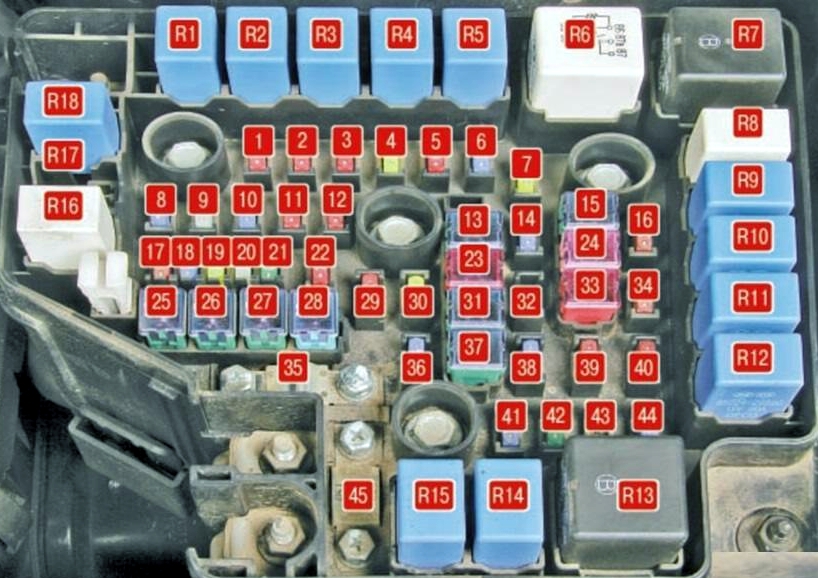

Схема
Обозначение предохранителей
| 1 | 10А B/UP LP — Датчик скорости, блок управления автоматической коробкой передач |
| 2 | 10А H/LP — Блок-фары |
| 3 | 10А ECU — Блок управления двигателем, блок управления автоматической коробкой передач |
| 4 | 20А H/LP HI — Лампы дальнего света |
| 5 | 10А SENSOR — Иммобилизатор, реле топливного насоса, реле системы отопления, кондиционирования и вентиляции |
| 6 | 15А SENSOR — Датчик массового расхода воздуха, датчики концентрации кислорода |
| 7 | 20А IG COIL — Катушки зажигания |
| 8 | 15А FUEL PUMP — Топливный насос |
| 9 | 25А FR WIPER — Омыватель ветрового окна, датчик дождя, стеклоочиститель ветрового окна |
| 10 | 15А TCU — Блок управления автоматической коробкой передач |
| 11 | 10А ABS — Блок управления анти блокировочной системой тормозов (ABS) |
| 12 | 10А COOLING — Система отопления, кондиционирования и вентиляции |
| 13 | 40А IGN — Выключатель (замок) зажигания |
| 14 | 15А SENSOR — Блок управления двигателем, электромагнитные клапаны системы изменения фаз газораспределения |
| 15 | 40А ECU MAIN — Блок управления двигателем |
| 16 | 10А TAIL LH — Лампа левого заднего габаритного огня |
| 17 | SPARE — Резерв |
| 18 | SPARE — Резерв |
| 19 | SPARE — Резерв |
| 20 | SPARE — Резерв |
| 21 | SPARE — Резерв |
| 22 | 10А FR FOG — Лампы противотуманных фар |
| 23 | 50А B+ — Главный предохранитель |
| 24 | 30А CON FAN — Система отопления, кондиционирования и вентиляции |
| 25 | 40А IGN — Выключатель (замок) зажигания, реле стартера |
| 26 | 40А ABS — Блок управления анти блокировочной системой тормозов (ABS) |
| 27 | 40A RAD FAN — Электродвигатель вентилятора радиатора системы охлаждения двигателя |
| 28 | 20A ABS — Блок управления анти блокировочной системой тормозов (ABS) |
| 29 | 10A A/CON — Система отопления, кондиционирования и вентиляции |
| 30 | 20A ATM — Блок управления электрооборудованием кузова, блок управления двигателем, блок управления автоматической коробкой передач, лампы света заднего хода |
| 31 | 40A P/WDW — Электро стеклоподъемники |
| 32 | Резерв |
| 33 | 50A B+ — Звуковая сигнализация противоугонной системы, блок управления электроприводом сидений, противотуманные фары, омыватель фар |
| 34 | 10A TAIL RH — Лампа правого заднего габаритного огня |
| 35 | 125A DSL — Блок плавких вставок |
| 36 | 15A HORN — Звуковой сигнал |
| 37 | 40А BLR -Электродвигатель вентилятора радиатора системы охлаждения двигателя |
| 38 | 15А H/LP LO LH — Лампа ближнего света левой блок-фары |
| 39 | 10А H/LP HI IND — Комбинация приборов |
| 40 | 10А ALT DSL — Генератор |
| 41 | 15А DEICER — Режим обдува ветрового окна |
| 42 | 30А RR HTD — Электрообогрев окна двери задка |
| 43 | Резерв |
| 44 | 15А H/LP LO RH — Лампа ближнего света правой блок-фары |
| 45 | 150А ALT — Главный предохранитель |
Расшифровка реле
| R1 | ATM — Реле света заднего хода |
| R2 | RAD FAN — Реле электродвигателя вентилятора радиатора системы охлаждения двигателя |
| R3 | FR FOG — Реле противотуманных фар |
| R4 | A/CON — Реле системы отопления, кондиционирования и вентиляции |
| R5 | A/CON — Реле ламп дальнего света |
| R6 | ECU MAIN — Реле блока управления двигателем |
| R7 | START — Реле стартера |
| R8 | CON FAN — Реле системы отопления, кондиционирования и вентиляции |
| R9 | CON FAN — Реле системы отопления, кондиционирования и вентиляции |
| R10 | TAIL LP — Реле ламп габаритных огней |
| R11 | H/LP LO LH — Реле лампы ближнего света левой блок-фары |
| R12 | H/LP LO RH — Реле лампы ближнего света правой блок-фары |
| R13 | RR HTD — Реле электрообогрева окна двери задка |
| R14 | DEICER — Реле режима обдува ветрового окна |
| R15 | HORN — Реле звукового сигнала |
| R16 | FR WIPER — Реле омывателя ветрового окна |
| R17 | RAIN SNRS — Реле датчика дождя |
| R18 | FUEL PUMP — Реле топливного насоса |

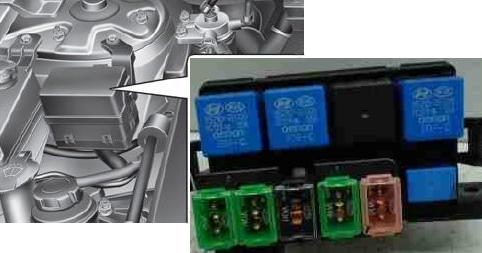

Дополнительный блок
Устанавливается преимущественно на модели с дизельными двигателями.

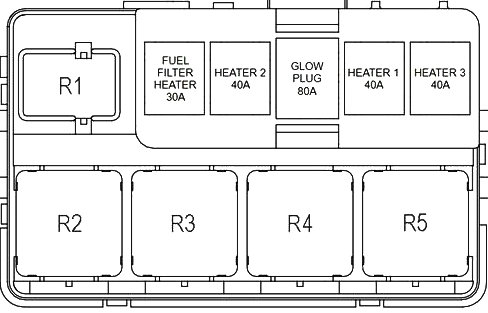

Схема
Описание
| GLOW PLUG FUSIBLE LINK | 80А Реле свечей накаливания |
| FUEL FILTER HEATER | 30А Реле нагревателя топливного фильтра |
| PTC HEATER #1 | 40А Реле нагревателя РТС 1 |
| PTC HEATER #2 | 40А Реле нагревателя РТС 2 |
| PTC HEATER #3 | 40А Реле нагревателя РТС 3 |
| R1 | Реле нагревателя топливного фильтра |
| R2 | Реле нагревателя РТС 2 |
| R3 | Резерв |
| R4 | Реле нагревателя РТС 1 |
| R5 | Реле нагревателя РТС 3 |
