Isuzu N-Series (Elf NQR 75 71 55) предохранители и реле
Isuzu Elf — серия грузовых коммерческих автомобилей производства концерна Isuzu, которая производится с 1954 г. по настоящее время в шести поколениях с различными модификациями и типами двигателей. За пределами Японии известна как N-серия (NQR 75, NPR 71 и многие другие). В данной статье мы представим описание предохранителей и реле Исузу Эльф 75 со схемами блоков, местами их расположения и фото примерами исполнения для 5 поколения (1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006) и 6 поколения (2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020). Выделим предохранитель прикуривателя.
Нету одного общего описания на все модели. Мы представим 3 наиболее часто встречающиеся варианта. Сверяйте назначение предохранителей и реле со своими схема на крышке блока.
Вариант 1
Данные схемы подойдут преимущественно для 5 поколения и моделей с двигателем 4HF1 и 4HG1.
Блок предохранителей

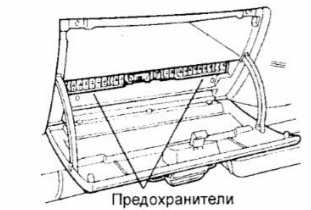

Данный блок расположен в панели и закрыт защитной крышкой, на обратной стороне которой будет нанесена актуальная схема с описанием элементов.

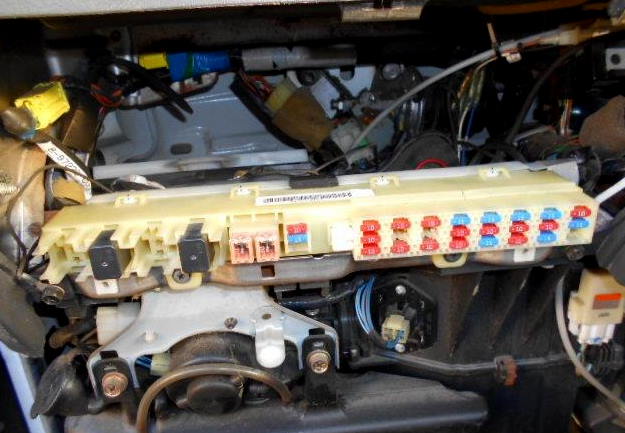

Фотография

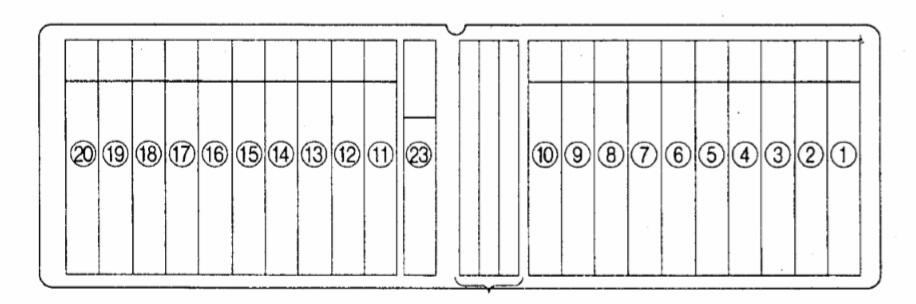

Схема
Описание
| 1 | 25А / 15А Электродвигатель вентилятора отопителя, резистор вентилятора отопителя, выключатель по температуре, выключатель по давлению, реле отключения кондиционера, реле кондиционера, термостат, э/п клапан системы повышения частоты вращения XX (FICD) |
| 2 | 10А Выключатель кондиционера, реле кондиционера, выключатель по давлению, электромагнитная муфта компрессора кондиционера, э/п клапан системы повышения частоты вращения XX(FICD), термостат |
| 3 | 10А Реле стартера, выключатель запрещения запуска |
| 4 | 15А Прикуриватель, радиоприемник |
| 5 | 10А Фара (правая), реле переключателя света фар |
| 6 | 10А Фара (левая), реле переключателя света фар, реле-прерыватель указателей поворота, указатели поворота |
| 7 | 15А Радиоприемник и часы, освещение салона, выключатель освещения салона, концевые выключатели дверей, зуммер системы предупреждения о движении задним ходом, выключатель блокировки дверей, реле центрального замка, электропривод замков дверей, контроллер центрального замка, спидометр |
| 8 | 15А Выключатель аварийной сигнализации, звуковой сигнал, реле звукового сигнала, выключатель звукового сигнала, указатели поворота |
| 9 | 15А Реле габаритов, подсветка, выключатель противотуманных фар, противотуманные фары, переключатель управления освещением, выключатель задних противотуманных фонарей, реле задних противотуманных фонарей |
| 10 | 10А Выключатель стоп-сигналов, стоп-сигналы, контроллер блокировки селектора |
| 11 | 15А Переключатель управления стеклоочистителями и стеклоомывателями, электродвигатель стеклоочистителей, электродвигатель стеклоомывателей, реле системы изменения интервала работы стеклоочистителей |
| 12 | 10А Реле управления горным тормозом, электронный блок управления АКПП, индикатор «OD OFF», индикатор «UNLADEN», реле электродвигателя вентилятора конденсатора, зуммер системы предупреждения о движении задним ходом, выключатель фонарей заднего хода, фонари заднего хода, выключатель запрещения запуска, реле стартера, контроллер системы облегчения запуска двигателя (QOSIII), , контроллер системы облегчения запуска двигателя (QOSII), реле свечей накаливания №1, реле свечей накаливания №2, индикатор свечей накаливания, указатель температуры охлаждающей жидкости, датчик температуры, датчик скорости автомобиля, комбинация приборов, реле электропривода стеклоподъемников, реле-прерыватель указателей поворота, переключатель системы управления полным приводом (4WD), реле системы 4WD, электро пневмо клапан системы управления полным приводом |
| 13 | 10А / 15А Подогреватель топлива |
| 14 | 15А Задний отопитель, выключатель заднего отопителя |
| 15 | 10А Выключатель горного тормоза, реле управления горным тормозом, электромагнитный клапан горного тормоза, электромагнитная муфта горного тормоза, педаль акселератора |
| 16 | 10А Выключатель противотуманных фар, противотуманные фары, ЭБУ |
| 17 | 10А Указатели поворота, выключатель указателей поворота |
| 18 | 15А Генератор, реле системы зарядки, контроллер системы облегчения запуска двигателя (QOSIII) |
| 19 | 10А Электропривод останова двигателя, электромагнитный клапан отсечки топлива |
| 20 | 10А Переключатель корректора фар, электропривод корректора фар |
| 23 | 15А Повторители указателей поворота, реле повторителей указателей поворота |
За прикуриватель отвечает предохранитель номер 4 на 15А.
Блок реле и предохранителей
Он находится с левой стороны в задней части кабины либо за левым брызговиком. Тут могут быть расположены предохранители высокой мощности либо плавкие вставки и отдельные реле.
Фото пример

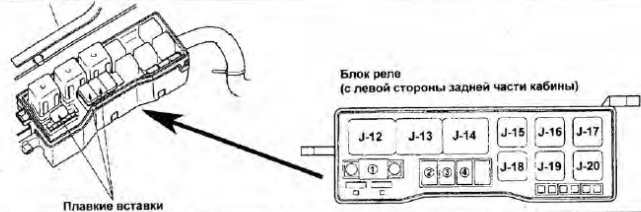

Схема
Назначение реле смотрите в таблице ниже.
Блок реле в салоне

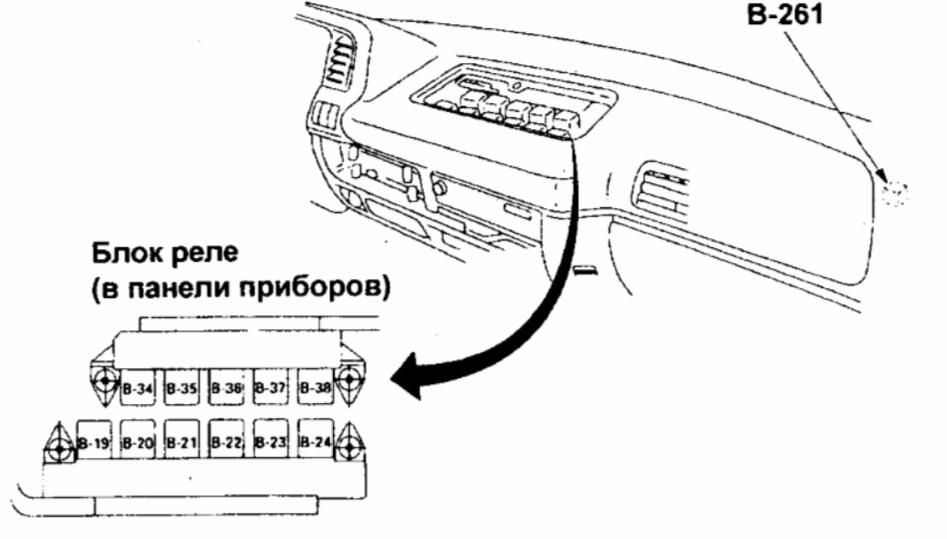

Схема
Отдельные элементы могут находится вне блоков. К примеру В -261 (над блоком с предохранителями).
Расшифровка
| В-9 | Реле системы изменения интервала работы стеклоочистителей (INTERMITTENT) |
| В-19 | Реле системы зарядки |
| В-19 | (CHARGE) |
| В-20 | Реле фар |
| В-20 | (HEAD) |
| В-21 | Реле системы кондиционирования, отопления и вентиляции (HEATER & AIR CON.) |
| В-22 | Реле габаритов (TAIL) |
| В-23 | Реле комбинированного переключателя |
| В-23 | (DIMMER) |
| В-24 | Реле звукового сигнала |
| В-24 | (HORN) |
| В-34 | Реле задних противотуманных фонарей |
| В-34 | (REAR FOG) |
| В-35 | Реле ламп освещения при повороте |
| В-35 | (CORNERING LIGHT) |
| В-35 | Реле задних противотуманных фонарей |
| В-35 | (RR FOG) |
| В-36 | Реле электропривода стеклоподъемников |
| В-36 | (POWER WINDOW) |
| В-37 | Реле выключателя по давлению |
| В-37 | (А/С THERMO) |
| В-38 | Реле горного тормоза |
| В-38 | (EXH. BRAKE) |
| J-12 | Реле стартера |
| J-12 | (STARTER) |
| J-13 | Реле свечей накаливания |
| J-14 | Реле свечей накаливания |
| J-16 | Реле автомата управления прогревом конденсатора (CDS) |
| J-18 | Реле управления горным тормозом |
| J-18 | (EXH. BRAKE CONTROL) |
| J-19 | Реле системы 4WD |
| J-19 | Реле отключения кондиционера |
| J-19 | (А/С CUT) . |
| J-20 | Реле повторителей указателей поворота (MARKER LIGHT) |
Вариант 2
Данный вариант используется в 6 поколении и для автомобилей с двигателями 4HG1-1, 4JJ1, 4HK1.
Блок в салоне

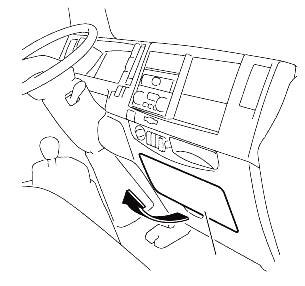

Главный блок с предохранителями и реле находится, так же в салоне в панели приборов, со стороны пассажира.

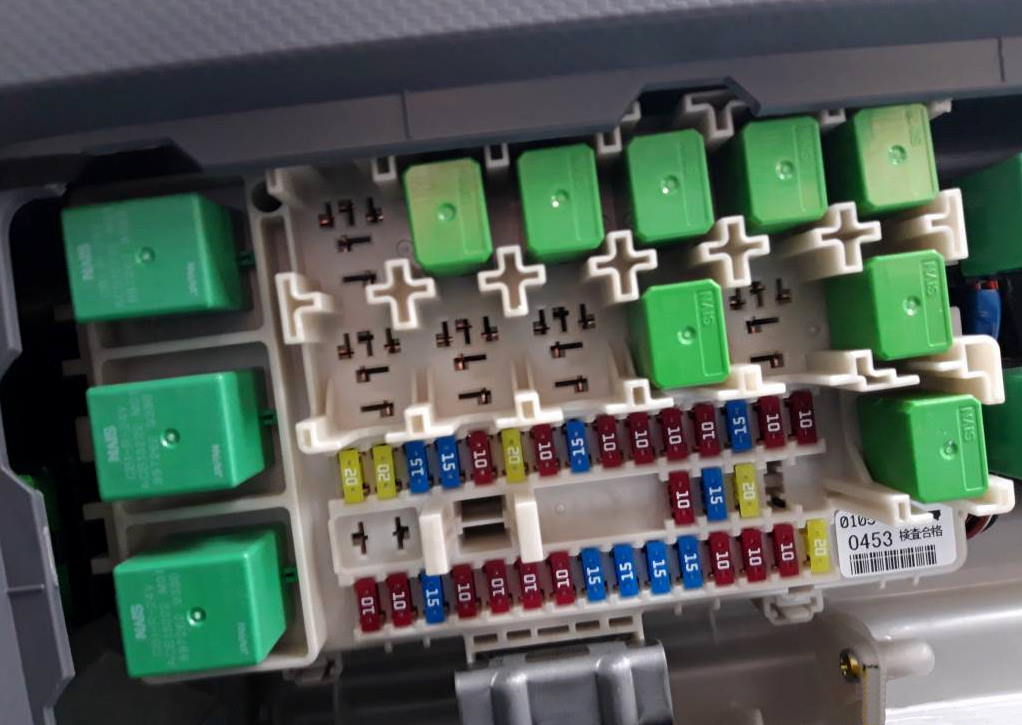

Фотография

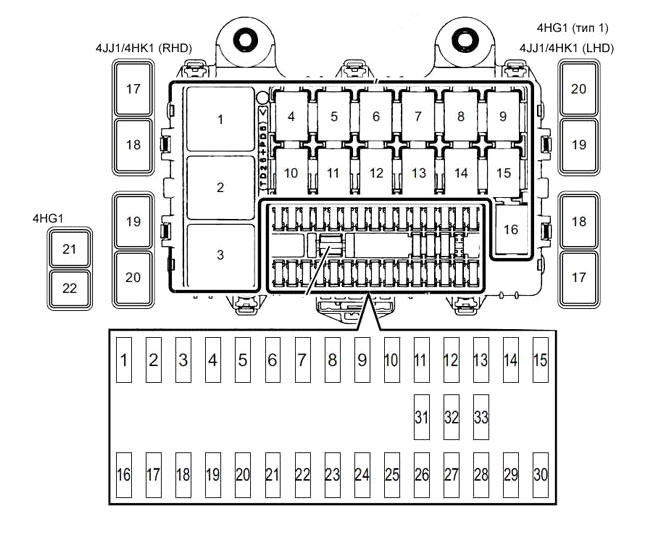

Схема
Обозначение
| 1 | 20A Механизм отбора мощности (АКБ) |
| 2 | 20A Стеклоподъемник задней правой двери |
| 3 | 15A Освещение салона, аудиосистема |
| 4 | 15A Замки дверей |
| 5 | 10A Противотуманные фары |
| 6 | 20A Электрические стеклоподъемники |
| 7 | 10A Антиблокировочная система тормозов (ABS) |
| 8 | 15A Стеклоочиститель |
| 9 | 10A Ближний свет (левая фара) |
| 10 | 10A Система управления двигателем (АКБ) |
| 11 | 10A Ближний свет (правая фара) |
| 12 | 10A Стоп-сигналы |
| 13 | 15A Зажигание (IGN2) |
| 14 | 10A Дальний свет (левая фара) |
| 15 | 10A Дальний свет (правая фара) |
| 16 | 10A Механизм отбора мощности (KEY ST) |
| 17 | 10A Стартер |
| 18 | 15A Зажигание (IGN1) |
| 19 | 10A Надувные подушки безопасности |
| 20 | 10A Блок управления двигателем (ЕСМ) |
| 21 | 10A Приборы |
| 22 | 10A Фонари (АКБ) |
| 23 | 15A Аудиосистема (АСС) |
| 24 | 15A Привод наружных зеркал |
| 25 | 15A Звуковой сигнал |
| 26 | 15A Указатели поворота, аварийная сигнализация |
| 27 | 10A Габаритные фонари |
| 28 | 10A Подсветка |
| 29 | 10A Боковые фонари подсветки поворота, задний противотуманный фонарь |
| 30 | 20A Электродвигатель вентилятора отопителя, 10А кондиционер |
| 31 | 20А Прикуриватель |
| 32 | Запасной |
| 33 | Запасной |
| Реле | |
| 1 | Стоп-сигналы |
| 2 | Электродвигатель вентилятора отопителя |
| 3 | Замок зажигания (KEY ON) |
| 4 | 4JJ1, 4HK1: Замки дверей (запирание) |
| 4HG1: Резервное место | |
| 5 | 4JJ1, 4HK1: Задний противотуманный фонарь |
| 4HG1: Резервное место | |
| 6 | Основной режим стеклоочистителя |
| 7 | Звуковой сигнал |
| 8 | Режимы стеклоочистителя (HIGH/LOW) |
| 9 | Противотуманные фары |
| 10 | Механизм отбора мощности (MAIN) |
| 11 | 4JJ1, 4HK1: Замки дверей (открывание) |
| 4HG1: Резервное место | |
| 12 | Стеклоподъемники |
| 13 | Фары (ближний свет) |
| 14 | 4JJ1, 4HK11), 4HG1: Полный привод |
| 4HK12): Управление моторным тормозом (модели с ABS) | |
| 15 | Фары (дальний свет) |
| 16 | Габаритные фонари |
| 17 | 4JJ1, 4HK11): Электромагнитный клапан механизма отбора мощности (модели с механической коробкой передач) |
| 4HK12): Резервное место | |
| 4HG1: Отключение моторного тормоза | |
| 18 | 4JJ1, 4HK11): Отключение механизма отбора мощности |
| 4HK12): Резервное место | |
| 4HG1: Моторный тормоз | |
| 19 | 4JJ1, 4HK11): Зарядка (при работающем двигателе) |
| 4JJ1, 4HK11), 4HG1: Раздаточная коробка (зажигание 1) | |
| 4HK12): Электромагнитный клапан механизма отбора мощности (модели с механической коробкой передач) | |
| 20 | 4JJ1, 4HK11): Стеклоподъемники (задние) |
| 4HK12): Отключение механизма отбора мощности | |
| 4HG1: Зарядка (при работающем двигателе) | |
| 21 | 4HG1: Электромагнитный клапан механизма отбора мощности (модели с механической коробкой передач) |
| 22 | 4HG1: Отключение механизма отбора мощности |
- 1) Автомобили с двигателем 4JJ1/4HK1 (модели с гидравлической тормозной системой)
- 2) Автомобили с двигателем 4HK1 (модели с пневматической тормозной системой)
За работу прикуривателя отвечает предохранитель номер 31 на 20А.
Блок за кабиной

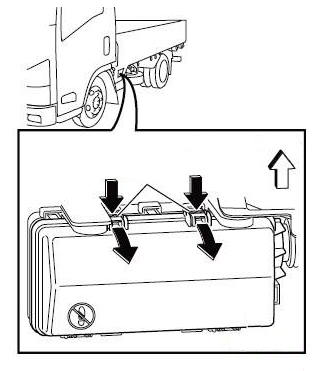

Ещё один блок с предохранителями и реле находится снаружи автомобиля. Для доступа надо убрать защитную крышку.

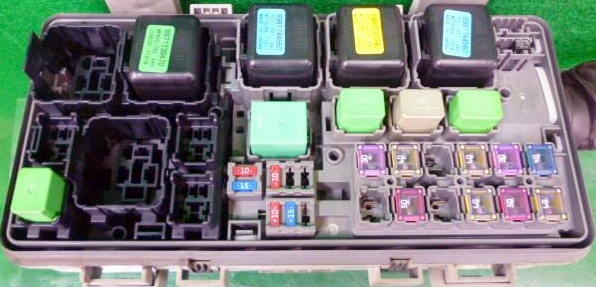

Фото пример

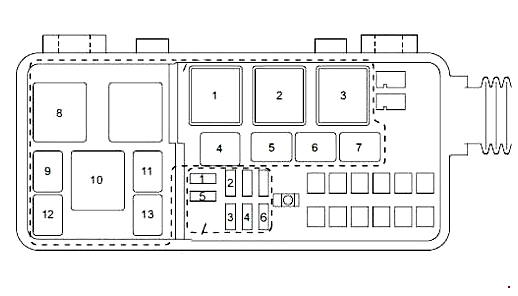

Схема
Назначение
| 1 | 10А Габаритные фонари |
| 4HG1: Не используется | |
| 1 | 15А 4JB1-TC: Подогреватель топлива |
| 2 | 10А Блок управления двигателем (ЕСМ) |
| 4JB1-TC, 4HG1: Не используется | |
| 3 | 10А Аккумуляторная батарея |
| 3 | 15А 4JB1-TC: Аккумуляторная батарея |
| 4 | 10А Кондиционер |
| 4JB1-TC: Не используется | |
| 5 | 20А 4HK13): Кондиционер воздуха, ABS |
| 4HK11,2), 4JJ1: Не используется | |
| 4JB1-TC: Габаритные фонари | |
| 4HG1: Подогреватель топлива | |
| 6 | 15А 4JB1-TC: Кондиционер |
| 4HK1, 4JJ1: Не используется | |
| 4HG1: Остановка двигателя | |
| Реле | |
| 1 | Стартер |
| 2 | 4HK1, 4JJ1:Блок управления двигателем (ЕСМ) |
| 4JB1-TC, 4HG1: Не используется | |
| 3 | Свечи накаливания |
| 4 | Компрессор кондиционера |
| 5 | Вентилятор конденсатора |
| 6 | 4HK1, 4JJ1:Отключение стартера |
| 4JB1-TC: Моторный тормоз | |
| 4HG1: Остановка двигателя | |
| 7 | 4HK11), 4JJ1:Габаритные фонари (модели с задними противотуманными фонарями) |
| 4HK12,3): Моторный тормоз | |
| 4JB1-TC, 4HG1: Подогреватель топлива | |
| 8 | Селектор переключения передач |
| 9 | Полный привод 4WD (модель NPS) |
| 10 | Подогреватель топлива (модели с подогревателем топлива) |
| 11 | Управление раздаточной коробкой (модель NPS) |
| 12 | Запуск двигателя (модели с подогревателем топлива) |
| 13 | 4HK12,3): Габаритные фонари (модели с задними противотуманными фонарями) |
- 1) Модели с двигателем 4HK1 (нормы выбросов «Евро 4») и гидравлической тормозной системой, модели с двигателем 4JJ1
- 2) Модели с двигателем 4HK1 (нормы выбросов «Евро 2» или «Евро 3») с гидравлической тормозной системой
- 3) Модели с двигателем 4HK1 и пневматической тормозной системой
- 4) Модели с двигателем 4JB1-TC (тип 1)
- 5) Модели с двигателем 4HG1 (тип 1)
Вариант 3
Подходит для двигателей 4JB1. Расположение блоков совпадает с Вариантом 2.
Блок в салоне

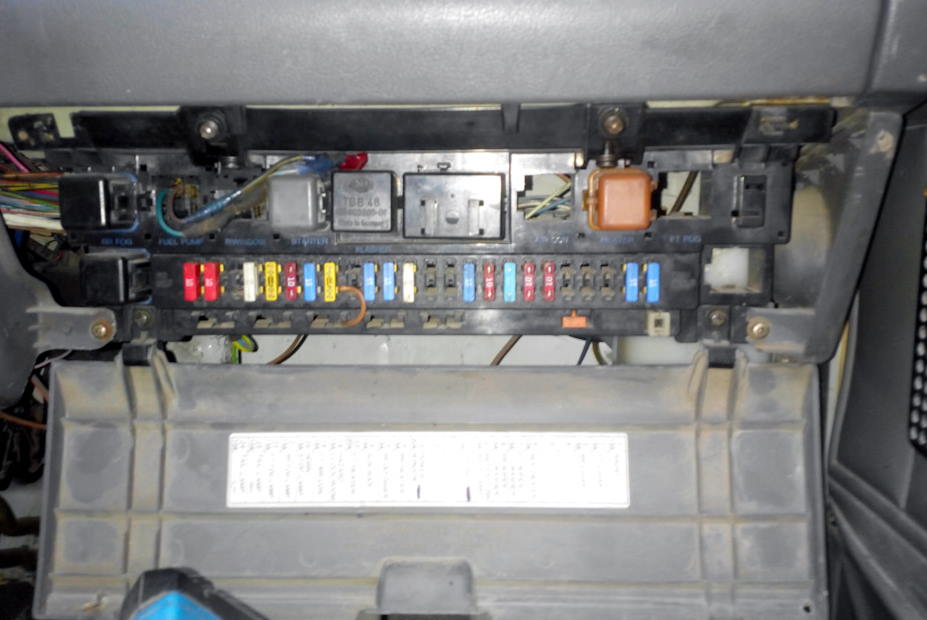

Фото

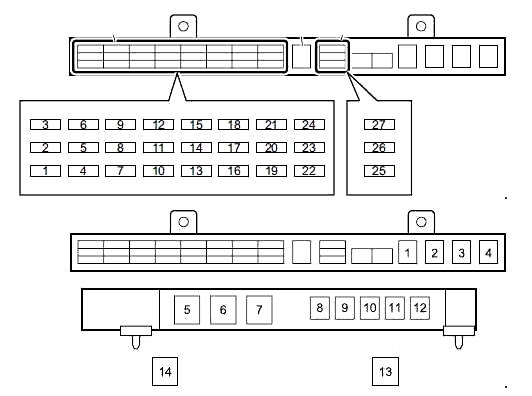

Схема
Описание
| 1 | 10A Лампы (АКБ) |
| 2 | 10A Освещение салона, аудиосистема |
| 3 | 10A Моторный тормоз |
| 4 | 15A Замки дверей |
| 5 | 15A Противотуманные фары |
| 6 | 25A Стеклоподъемники |
| 7 | 10A Дальний свет (левая фара) |
| 8 | 10A Дальний свет (правая фара) |
| 9 | 10A Стоп-сигналы |
| 10 | 10A Ближний свет (левая фара) |
| 11 | 10A Ближний свет (правая фара) |
| 12 | 10A Габаритные фонари |
| 13 | 10A Лампы (АКБ) |
| 14 | 10A Зажигание (IGN2) |
| 15 | 10A Стартер |
| 16 | 10A Остановка двигателя |
| 17 | 10A Зажигание (IGN1) |
| 18 | 10A Фонари заднего хода |
| 19 | 10A Приборы |
| 20 | 15A Аудиосистема (АСС) |
| 21 | 10A Кондиционер воздуха |
| 22 | 15A Звуковой сигнал |
| 23 | 15A Указатели поворота, аварийная сигнализация |
| 24 | 25A Стеклоочиститель |
| 25 | Запасной |
| 26 | Запасной |
| 27 | Запасной |
| Реле | |
| 1 | Габаритные фонари |
| 2 | Фары (дальний свет) |
| 3 | Фары (ближний свет) |
| 4 | Стеклоподъемники |
| 5 | Стоп-сигналы |
| 6 | Зарядка (при работающем двигателе) |
| 7 | Замок зажигания (KEY ON) |
| 8 | Моторный тормоз |
| 9 | Основной режим стеклоочистителя |
| 10 | Режимы работы стеклоочистителя (HIGH/LOW) |
| 11 | Противотуманные фары |
| 12 | Звуковой сигнал |
| 13 | Резервное место |
| 14 | Электродвигатель вентилятора |
Блок за кабиной

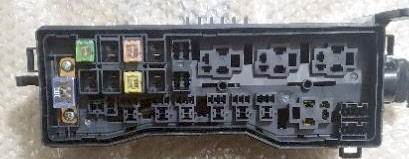

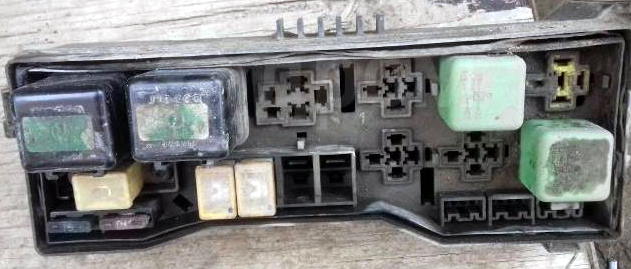

Фото пример

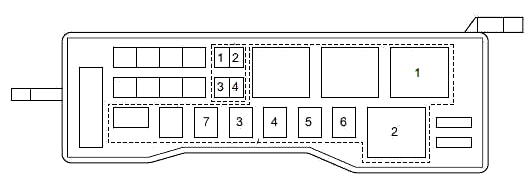

Схема
Обозначение
| 1 | 10А 4HG1 (тип 2), 4HG1-T: Остановка двигателя |
| 1 | 15А 4JB1-TC (тип 2), 4JB1: Источник питания |
| 2 | 10А 4HG1 (тип 2), 4HG1-T: Запасная аккумуляторная батарея |
| 2 | 15А 4JB1-TC (тип 2), 4JB1: Подогреватель топлива |
| 3 | 10А 4HG1 (тип 2), 4HG1-T: Подогреватель топлива |
| 3 | 20А 4JB1-TC (тип 2), 4JB1: Кондиционер |
| 4 | 10А 4HG1 (тип 2), 4HG1-T: Кондиционер воздуха |
| 4 | 20А 4JB1-TC (тип 2), 4JB1: Вентилятор конденсатора |
| Реле | |
| 1 | Предпусковый подогрев |
| 2 | Стартер |
| 3 | 4HG1 (тип 2), 4HG1-T: Остановка двигателя |
| 4JB1-TC (тип 2), 4JB1: Не используется | |
| 4 | Подогрев топлива |
| 5 | Вентилятор конденсатора |
| 6 | Моторный тормоз |
| 7 | 4JB1-TC (тип 2), 4JB1:CSD |
| 4HG1 (тип 2), 4HG1-T: Не используется | |
На этом всё. А если Вам есть что добавить или хотите поделится своими схемами — пишите в комментарии.
