Kia Cerato 1 — предохранители и реле
Kia Cerato 1 го поколения был представлен в 2003 году. Выпускался в 2004, 2005, 2006, 2007, 2008 и 2009 году и поставлялся по всему миру с кузовами седан и хечтбэк. В США известен под названием Kia Forte. В данной публикации мы покажем описание предохранителей и реле Киа Церато 1 го поколение со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя.
Назначение предохранителей и реле может отличаться от представленного. Сверяйте назначение со своей схемой на обратной стороне защитной крышки.
Не подходит поколение Киа Церато?
[описание для 2 го поколения]
[описание для 3 го поколения]
Блок в салоне

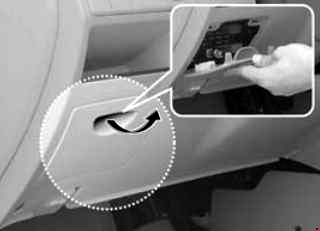

Находится под панелью приборов со стороны водителя за защитной крышкой.

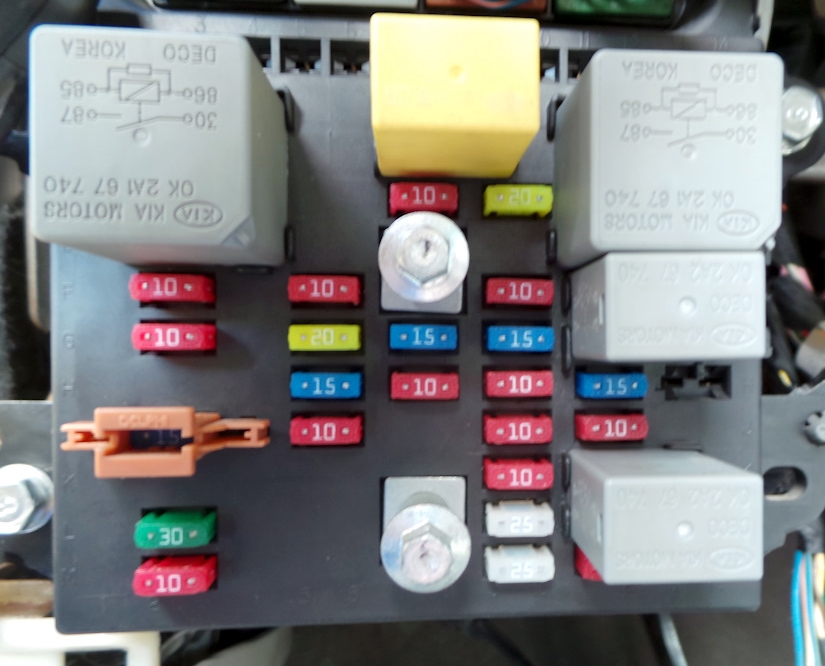

Фото — пример

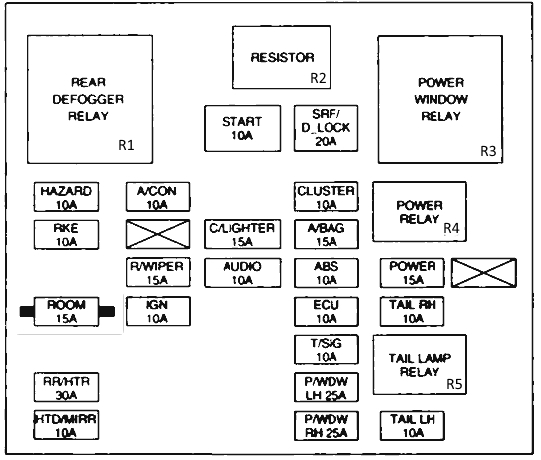

Схема
Описание предохранителей
| START | 10А Двигатель стартера |
| SRF/D LOCK | 20А Крыша, Запирание двери |
| RR FOG | 10А Задний противотуманный фонарь |
| HAZARD | 10А Аварийная сигнализация |
| A/ CON | 10А Система кондиционирования воздуха |
| CLUSTER | 10А BCM, панель приборов (IND.), модуль управления кондиционером |
| RKE | 10А Доступ на расстоянии без ключей |
| S/ HTR | 20А Обогрев сидений |
| C/ LIGHTER | 15А Прикуриватель |
| A/ BAG | 15А Подушки безопасности |
| R/ WIPER | 15А Задний стеклоочиститель |
| AUDIO | 10А Система аудио устройств |
| ABS | 10А Анти — блокировочная система АБС |
| POWER | 15А Розетка питания |
| ROOM | 15А Плафон салона |
| IGN | 10А Зажигание |
| ECU | 10А Блок управления двигателем |
| TAIL RH | 10А Задний свет (правый) |
| T/ SIG | 10А Фонарь указателя поворота |
| RR/ HTR | 30А Обогреватель заднего стекла |
| P/ WDW LH | 25А Стекло подъёмник (левый) |
| HTD/ MIRR | 10А Нагреватель наружного зеркала заднего вида |
| P/WDW RH | 25А Стекло подъёмник (правое) |
| TAIL LH | 10А Задний свет (левый) |
Предохранитель прикуривателя обозначен как C/LIGHTER и находится в середине блока на 15А.
Назначение реле
| RR/HTR | R1 Реле обогревателя заднего стекла |
| RESISTOR | R2 Резистор |
| P/WDW | R3 Реле электро подъемника стекол |
| ACC/ PWR | R4 Вспомогательное оборудование/ Реле розетки электропитания |
| TAIL | R5 Реле заднего света |
Блоки под капотом
Основной блок
Он расположен в левой части под защитной крышкой.

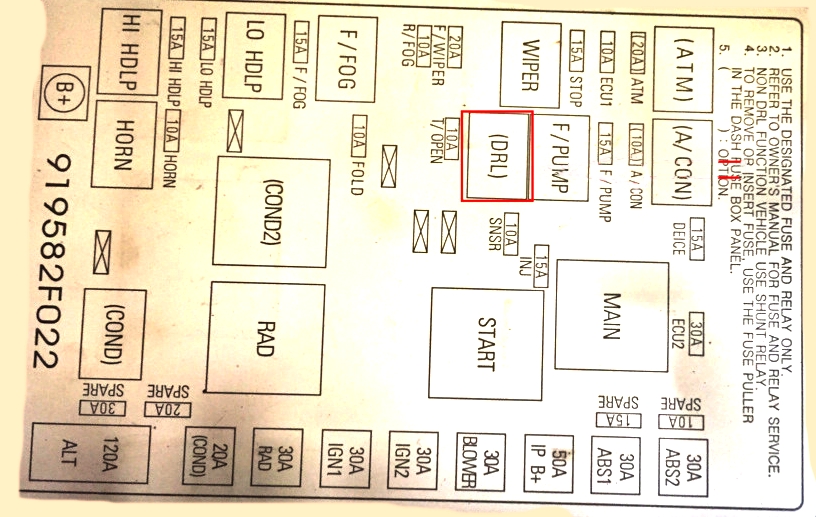

Пример схемы с обратной стороны крышки
Обозначение
| ECU1 | 10A Блок управления двигателем |
| STOP | 15A Стоп-сигнал |
| F/WIPER | 20A Передний стеклоочиститель |
| R/FOG | 10A Задний противотуманный фонарь |
| F/FOG | 15A Передние противотуманные фары |
| LO FHDLP | 15A Ближний свет фар |
| HI HDLP | 15A Дальний свет фар |
| A/CON | 10A Система кондиционера |
| F/PUMP | 15A Топливный насос |
| T/OPEN | 10A Открывание крышки багажника |
| SAFTY P/WINDOW | 20A Модуль защиты стекло подъемника |
| HORN | 10A Звуковой сигнал |
| INJ | 15A Инжектор |
| SNSR | 10A Сенсор кислорода |
| ECU2 | 30A Блок управления двигателем |
| SPARE | Запасной предохранитель |
| ABS | 30A Анти блокировочная система |
| BLOWER | 30A Вентилятор |
| IGN | 30A Замок зажигания |
| RAD | 30/40A Вентилятор радиатора |
| COND | 20A Реле вентилятора конденсатора |
| ALT | 120/140A Генератор |
| Реле | |
| ATM | Блок управления автоматической коробки передач |
| WIPER | Реле стеклоочистителя |
| F/FOG | Реле передних противотуманных фар |
| LO HDLP | Реле фары (ближний свет) |
| HI HDLP | Реле фары (дальний свет) |
| A/CON | Реле кондиционера |
| F/PUMP | Реле топливного насоса |
| DRL | Реле фонарей для светлого времени суток |
| COND2 | Реле вентилятора конденсатора |
| HORN | Реле звукового сигнала |
| MAIN | Главное реле |
| START | Реле стартера |
| RAD | Реле вентилятора радиатора |
| COND | Реле вентилятора конденсатора |
Дополнительный блок

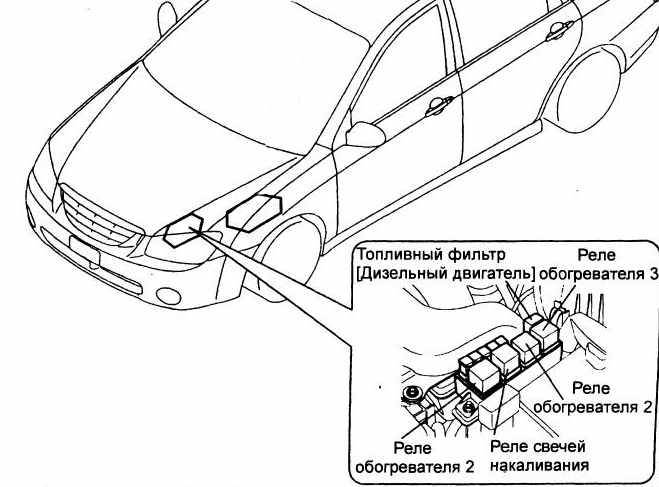

Используется преимущественно для киа церато 1 го поколения с дизельными двигателями.
Расшифровка предохранителей
| F/HEATER | 30А Нагреватель топливного фильтра |
| HEATER 3 | 40А Нагреватель 3 с положительным температурным коэффициентом |
| HEATER 2 | 40А Нагреватель 2 с положительным температурным коэффициентом |
| GLOW | 60А Свеча предпускового подогрева |
| HEATER 1 | 40А Нагреватель 1 с положительным температурным коэффициентом |
На этом статья закончена. А если Вам есть чем её дополнить, пишите в комментарии.
