Kia Cerato 2 предохранители и реле
Kia Cerato 2 го поколения выпускалось в 2008, 2009, 2010, 2011, 2012 и 2013 году. В Европе и США известно под названием Kia Forte. В данной статье вы найдете описание предохранителей и реле Киа Церато 2 го поколения со схемами блоков, местами их расположения и фото — примерами исполнения. Отметим предохранитель отвечающий за прикуриватель.
Назначение элементов в блоках может отличаться от представленного и зависит от года выпуска, уровня комплектации и страны поставки. Сверяйте описание со своей схемой на обратной стороне защитной крышки.
Не подходит поколение Киа Церато?
[описание для 1 го поколения]
[описание для 3 го поколения]
Блоки в салоне
Блок предохранителей

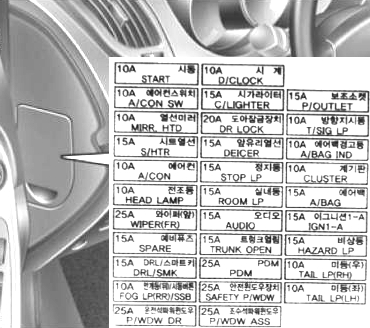

Он находится в левом торце приборной панели, со стороны водителя, за защитной крышкой.

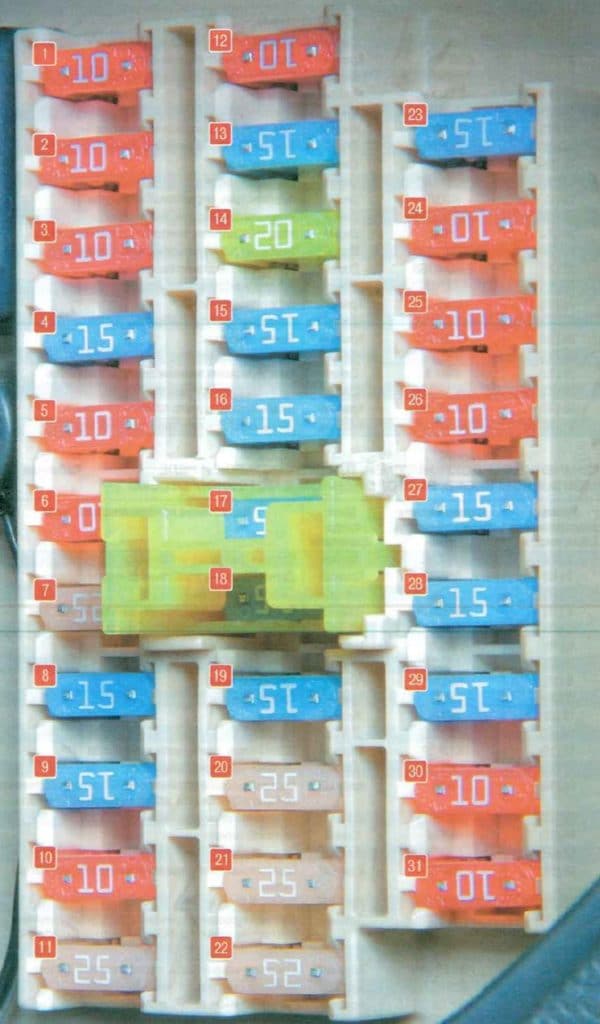

Фото — схема
Описание
| 1 | 10А Реле стартера, противоугонная сигнализация — START |
| 2 | 10А Блок управления кондиционером — A/CON SW |
| 3 | 10А Система обогрева наружных зеркал заднего вида — HTD MIRR |
| 4 | 15А Обогрев сидений — SEAT HTR |
| 5 | 10А Кондиционер — A/CON |
| 6 | 10А Лампы дальнего света — HEAD LAMP |
| 7 | 25А Стеклоочиститель ветрового окна — FR WIPER |
| 8 | 10/15А Задний стеклоочиститель либо резерв |
| 9 | 15А Блок управления замками дверей и зажиганием — DRl/SMK |
| 10 | 10А Задние противотуманные фонари — RR FOG |
| 11 | 25А Блок управления стекло подъемниками — P/WDW DR |
| 12 | 10А Часы — D CLOCK |
| 13 | 15А Прикуриватель — C/LIGHTER |
| 14 | 20А Люк, реле блока управления зажиганием — DR LOCK |
| 15 | 15А Реле обогревателя ветрового стекла — DEICER |
| 16 | 15А Стоп — сигналы — STOP LP |
| 17 | 15А Освещение салона ROOM LP |
| 18 | 15А Аудиосистема, маршрутный компьютер — AUDIO |
| 19 | 15А Реле привода открытия багажника — TRUNK OPEN |
| 20 | 25А Модуль управления электроникой двери пассажиров — PDM |
| 21 | 25А Блокировка электрических стеклоподъемников — SAFETY P/WDW |
| 22 | 25А Электрические стеклоподъемники — P/WDW ASS |
| 23 | 15А Розетка электрического питания — P/OUTLET |
| 24 | 10А Блок переключателей — T/SIG LP |
| 25 | 10А Сигнализатор подушки безопасности — A/BAG IND |
| 26 | 10А Панель приборов — CLUSTER |
| 27 | 15А Подушка безопасности — A/BAG |
| 28 | 15А Блок управления замками дверей и зажиганием — IGN1-A |
| 29 | 15А Реле аварийной сигнализации — HAZARD LP |
| 30 | 10А Лампа правого заднего габаритного фонаря — TAIL LP (RH) |
| 31 | 10А Лампа левого заднего габаритного фонаря — TAIL LP (LH) |
За прикуриватель отвечает предохранитель номер 13 на 15А.
Блок реле

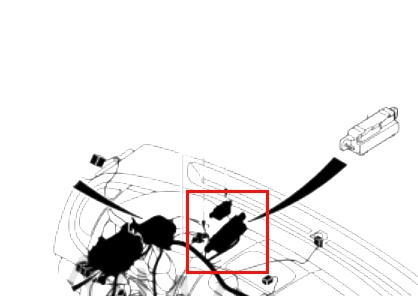

Расположен под панелью в единой соединительной коробке интеграционной модульной электросхемы.
Тут могут находится следующие реле:
- клавиши запуска
- подсветки (иллюминации)
- стекло очистителя
- обогревателя стекла
- без ключевого доступа
- электро стекло подъемников
- и т.д.
Блок под капотом

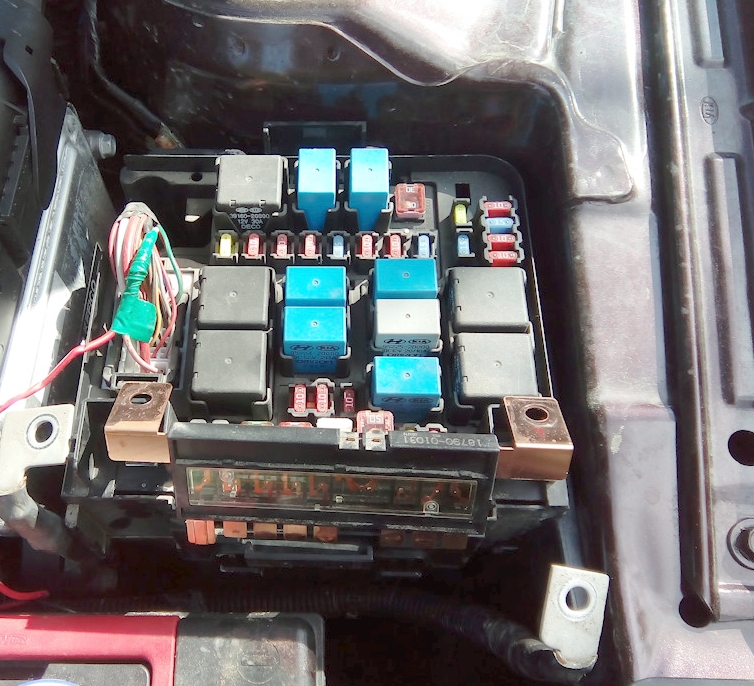

Находится в левой части подкапотного пространства, рядом с аккумулятором, под защитной крышкой.

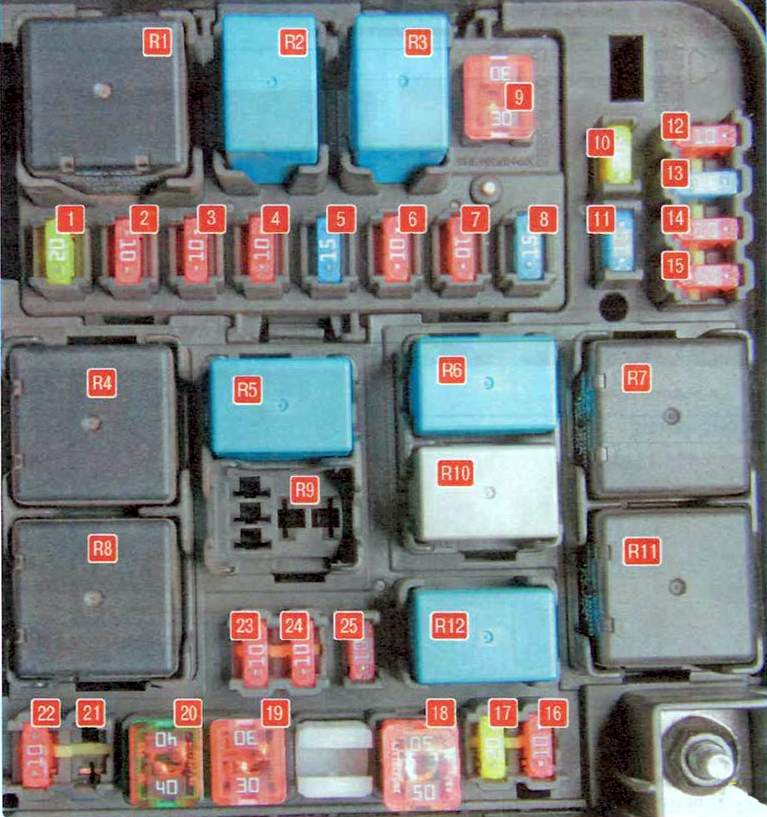

Схема
Обозначение предохранителей
| 1 | 20А Катушки зажигания, конденсатор — IGN COIL |
| 2 | 10А Датчики системы управления двигателем — SNSR2 |
| 3 | 10А Система зажигания — ECU2 |
| 4 | 10А Система кондиционирования, топливные форсунки — INJECTOR |
| 5 | 15А Датчики системы управления двигателем — SNSR1 |
| 6 | 10А Главное реле — ECU1 |
| 7 | 10А Кондиционер — A/CON |
| 8 | 15А Топливный насос — F/PUMP |
| 9 | 30А Главное реле — ECU |
| 10 | 20А Резерв — SPARE |
| 11 | 15А Резерв — SPARE |
| 12 | 10А Выключатель лампы света заднего хода — B/UPLP |
| 13 | 15А Катушки зажигания, конденсатор — ECU3 |
| 14 | 10А Система курсовой устойчивости ESP, анти блокировочная система тормозов ABS, датчик курсовой устойчивости — ABS |
| 15 | 10А Датчики системы управления двигателем — SNSR3 |
| 16 | 10А Звуковой сигнал — HORN |
| 17 | 20А Дальний свет — H/LPHI |
| 18 | 50А Электронный блок управления электрооборудованием салона — BATT2 |
| 19 | 30А Замок зажигания — IGN 1 |
| 20 | 40А Система курсовой устойчивости ESP, анти блокировочная система тормозов ABS, диагностический разъем — ABS1 |
| 21 | 20А Резерв — SPARE |
| 22 | 10А Противотуманные фары, диагностический разъем — FOG LP (FR) |
| 23 | 10А Лампа ближнего света левой блок-фары — H/LP LO LH |
| 24 | 10А Лампа ближнего света правой блок-фары — H/LP LO RH |
| 25 | 10А Резерв — SPARE |
Назначение реле
- MAIN — Главное реле
- F/PUMP — Реле топливного насоса
- A/C0N — Реле кондиционера
- BLOWER — Реле электро вентилятора радиатора системы охлаждения
- H/LPHI — Реле дальнего света фар
- HORN — Реле звукового сигнала
- C/FAN HI — Реле электро вентилятора системы кондиционирования (высокая скорость вращения)
- START — Реле стартера
- FOG LP — Реле задних противотуманных фонарей
- WIPER — Реле стеклоочистителя
- C/FAN LO — Реле электро вентилятора системы кондиционирования (малая скорость вращения)
- H/LPLO — Реле ближнего света фар
Главный блок

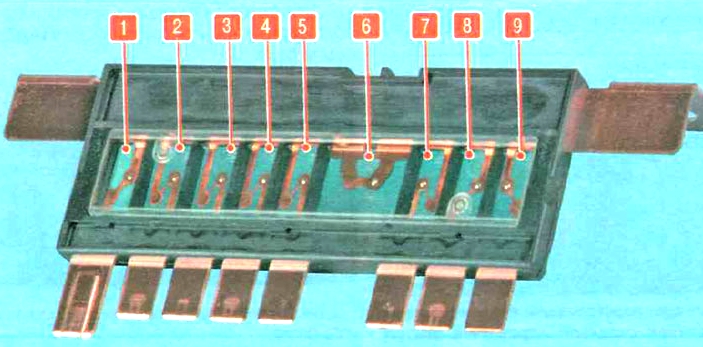

С боку, на передней стенке, находится главный блок предохранителей выполненный в виде плавких вставок высокой мощности.
Схема
Расшифровка
- 80А MDPS — Блок управления EPS
- 40А ABS2 — Блок управления ABS, блок управления ESP
- 40А C/FAN — Электро вентилятор системы кондиционирования
- 40А BLOWER — Электро вентилятор радиатора системы охлаждения
- 40А HTD GLASS — Обогрев зеркал заднего вида
- 125А ALT — Генератор
- 30А IGN2 — Выключатель (замок) зажигания
- 50А ВАТТ 1 — Электронный блок управления электрооборудованием салона
- 50А SPARE — Резерв
Остались вопросы? Задавайте их в комментарии.
