Kia Clarus предохранители и реле
Kia Clarus (Kia Credos) — автомобиль среднего класса, выпускался в 1995, 1996, 1997, 1998, 1999, 2000 и 2001 году с кузовами седан и комби преимущественно с бензиновыми двигателями. В данной записи мы покажем описание предохранителей и реле Киа Кларус со схемами блоков и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.
Блок в салоне

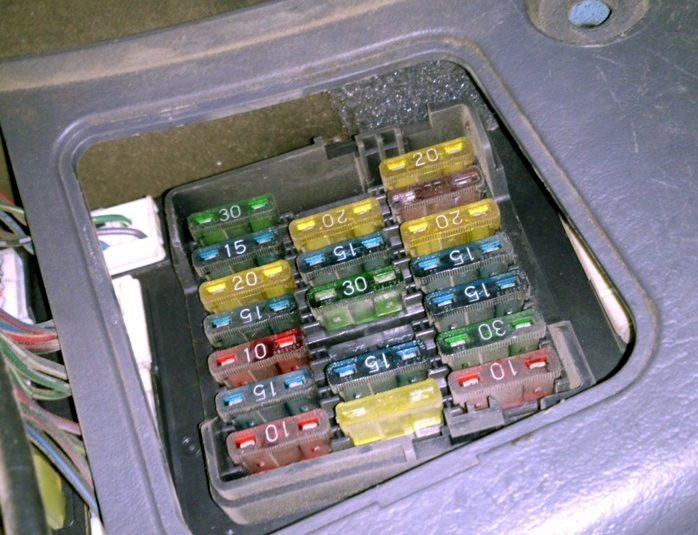

Он находится с левой стороны, под панелью приборов, за защитной крышкой.

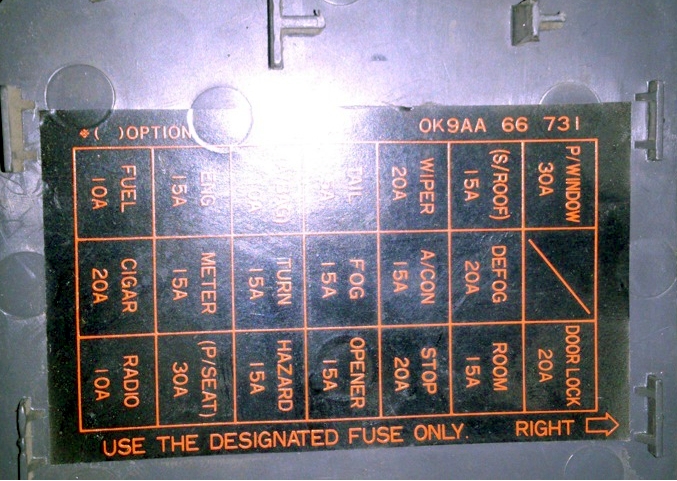

Актуальное назначение для вашей модели будет нанесено на обратную сторону защитной крышки.

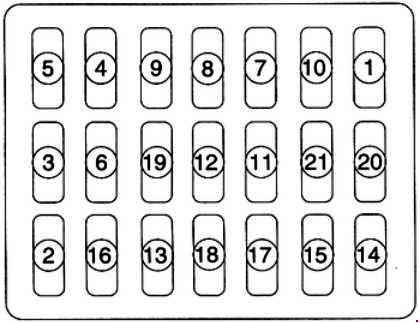

Схема
Описание
|
1
|
30А привод стеклоподъемников |
|
2
|
10А радиоприемник |
|
3
|
20А прикуриватель |
|
4
|
15А двигатель |
|
5
|
10А топливный насос |
|
6
|
15А измерительные приборы |
|
7
|
20А стеклоочиститель |
|
8
|
15А габаритные фонари |
|
9
|
10А подушка безопасности |
|
10
|
15А верхний люк |
|
11
|
15А кондиционер |
|
12
|
15А противотуманные фары |
|
13
|
15А лампа предупреждения |
|
14
|
30А замки дверей |
|
15
|
15А лампы салона |
|
16
|
30А (привод сидения) |
|
17
|
20А стоп-сигнал |
|
18
|
15А привод замка багажника |
|
19
|
15А лампы указателя поворота |
|
20
|
15А запасной |
|
21
|
30А обогреватель заднего стекла |
За прикуриватель отвечает предохранитель номер 3 на 20А.
Блок под капотом

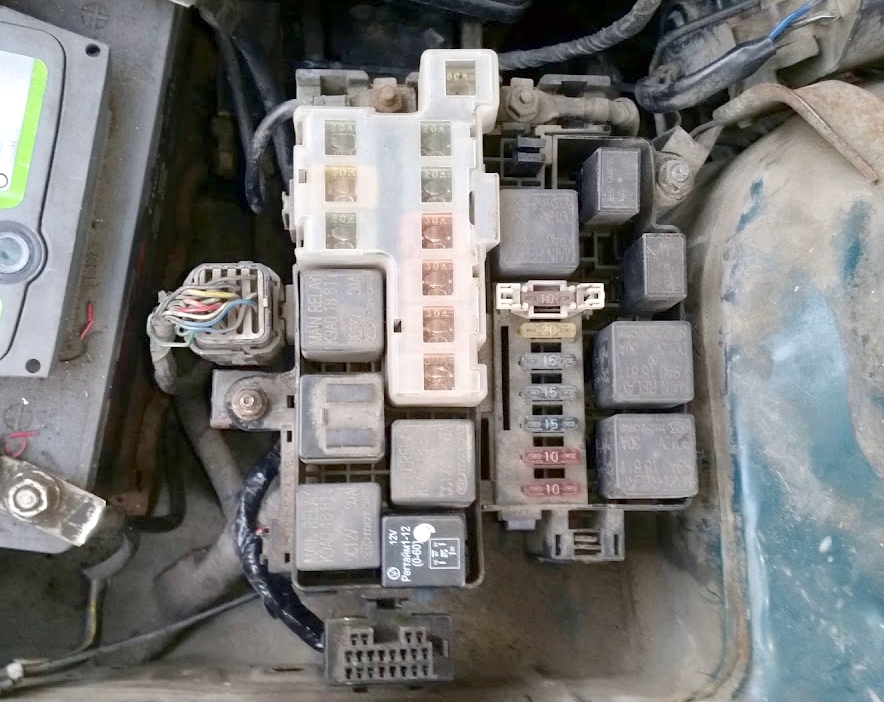

Располагается в левой части моторного отсека, под защитной крышкой.

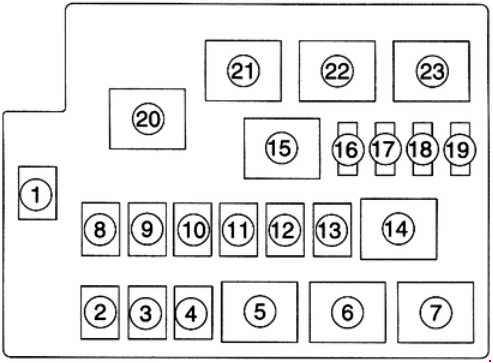

Схема
Назначение
|
1
|
80А главный |
|
2
|
20А фары |
|
3
|
Резерв |
|
4
|
20А инжектор |
|
5
|
Реле фар |
|
6
|
Реле вентилятора конденсатора |
|
7
|
Реле вентилятора охлаждения |
|
8
|
50А зажигание |
|
9
|
20А ABS |
|
10
|
30А кондиционер |
|
11
|
30А вентилятор охлаждения |
|
12
|
обогреватель |
|
13
|
60А батарея |
|
14
|
Реле кондиционера |
|
15
|
Главное реле |
|
16
|
15А главное реле |
|
17
|
20А ABS |
|
18
|
10А двигатель |
|
19
|
10А задние противотуманные фонари |
|
20
|
Реле звукового сигнала |
|
21
|
Реле противотуманных фар |
|
22
|
Малое реле |
|
23
|
Реле топливного насоса |
Есть чем дополнить материал, тогда пишите в комментарии.
