Kia Opirus — предохранители и реле
Kia Opirus седан высшего класса выпускавшийся в 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 году с бензиновыми двигателями 3,5 и 3,8 литра. За это время автомобиль прошел рестайлинг. В данной публикации мы покажем описание предохранителей и реле Киа Опирус со схемами блоков и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.
Назначение элементов в блоках может отличатся от показанного. Сверяйте назначение со своей схемой на обратной стороне защитной крышки.
Блок в салоне
Находится под панелью со стороны водителя, за защитной крышкой.

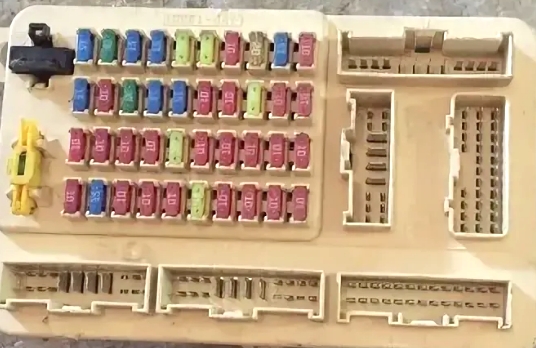

Фотография

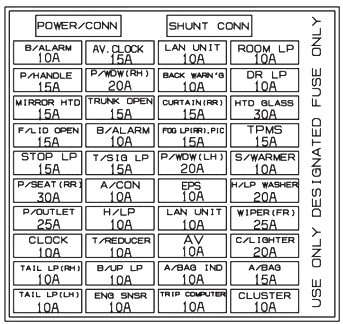

Схема
Описание
| B/ALARM | 10А Сигнализация |
| A/BAG | 15А Воздушные подушки |
| C/ LIGHTER | 20А Прикуриватель |
| SA/ VARMER | 10А Обогрев сидений |
| PM/DW (RH) | 20А Окна (правое) |
| P/HANDLE | 15А Усилитель рулевого управления |
| T/SIG LP | 15А Фонарь указателя поворота |
| HTD GLASS | 30А Обогрев зеркал |
| TRUNK OPEN | 15А Открывание крышки багажника |
| CLUSTER | 10А Блок |
| A/BAG IND | 10А Указатель воздушной подушки |
| P/OUTLET | 25А Электрическая розетка |
| LAN UNIT | 10А Устройство лан |
| CURTAIN (RR) | 15А Электрические шторки (задние) |
| FOG LP(RR), PIC | 15А Противотуманные фары (задние), Личная идентификационная карта |
| F/LID OPEN | 15А Усилитель рулевого управления |
| P/SEAT (RR) | 30А Сиденье (заднее) |
| B/ ALARM | 10А Сигнализация |
| STOP LP | 15А Стоп-сигнал |
| TRIP COMPUTER | 10А Дорожный компьютер |
| B/UP LP | 10А Внутренний свет |
| AV | 10А Система АВ |
| H/LP | 10А Фары |
| A/CON | 10А Система кондиционера |
| P/WDW(LH) | 20А Стеклоподъёмник (левый) |
| TAIL LP(RH) | 10А Задний свет (правый) |
| BACK WARN’G | 10А Система предупреждения о приближении к препятствию при движении задним ходом |
| DR LP | 10А Лампа открытия дверей |
| MIRROR HTD | 15А Нагреватель зеркала заднего вида |
| ENG SNSR | 10А Сенсор системы управления трансмиссией |
| T/ REDUCER | 10А Ослабитель напряжения ремня безопасности |
| CLOCK | 10А Часы |
| WIPER (FR) | 25А Дворник (передний) |
| EPS | 10А Электронный усилитель руля |
| TAIL LP(LH) | 10А Задний свет (левый) |
| ROOM LP | 10А Комнатная лампа |
| AV, CLOCK | 15А Аудиосистема, Часы |
| LAN UNIT | 10А Устройство лан |
| TPMS | 15А |
| H/LP WASHER | 20А Омыватель фар |
| SHUNT CONN | Подсветка выключателя |
| POWER /CONN | Включатель напряжения |
Предохранитель переднего прикуривателя обозначен как C/ LIGHTER, а дополнительной задней розетки как P/OUTLET.

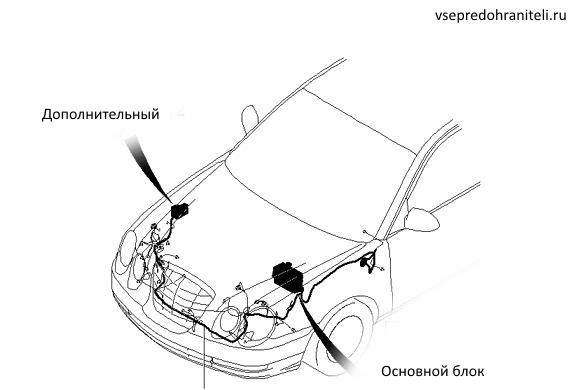

Блоки под капотом

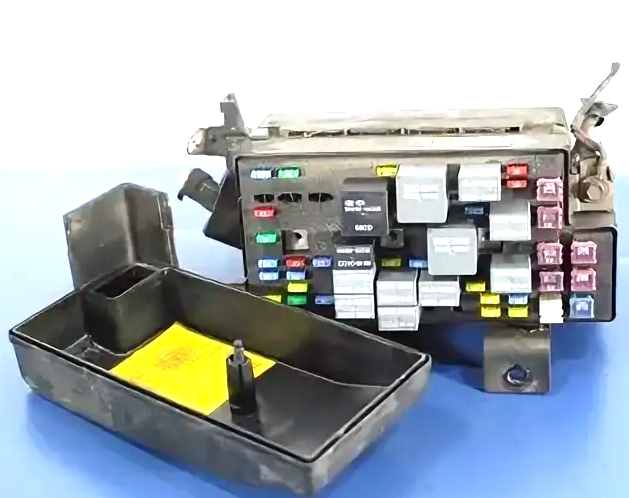

Основной блок
Расположен около левой стойки.

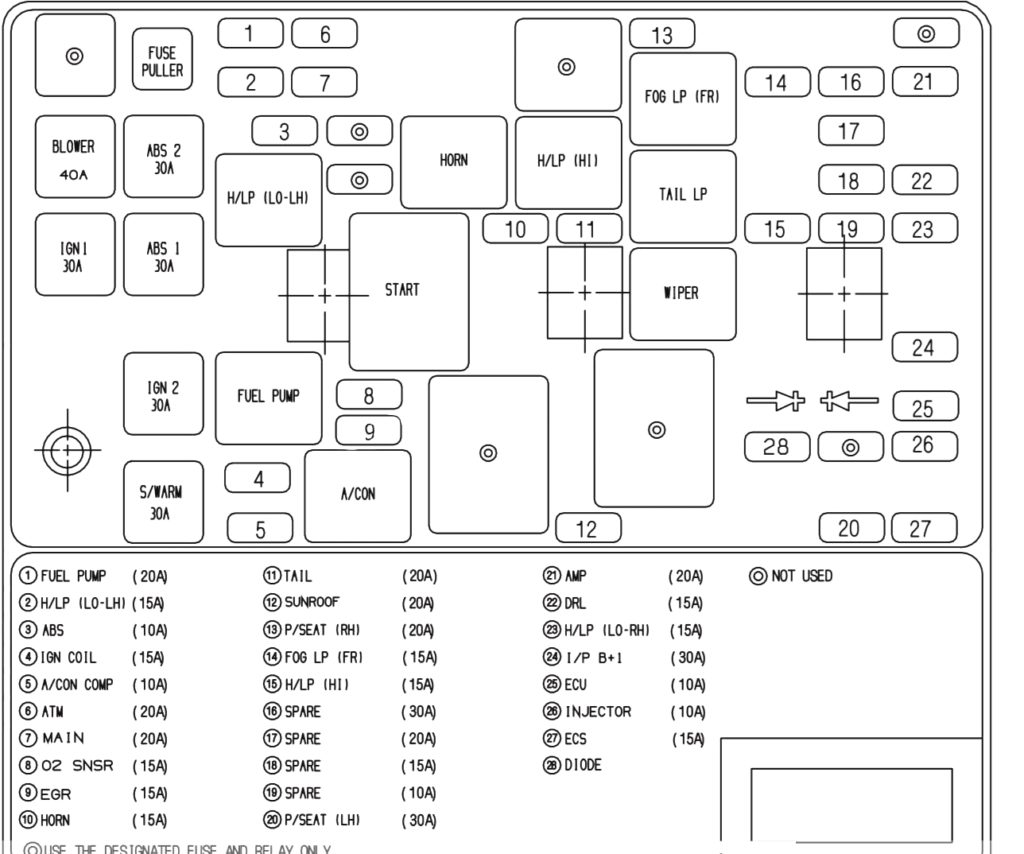

Схема
Назначение
| 1 FUEL PUMP | 20А Топливный насос |
| 2 H/LP (LO-LH) | 15А Передние фары (нижний-левый) |
| 3 ABS | 10А Анти-блокировочная система |
| 4 IGN COIL | 15А Спираль зажигания |
| 5 A/CON COMP | 10А Компрессор кондиционирования |
| 6 ATM | 20А Реле устройства автоматической коробки передач |
| 7 MAIN | 20А Репе устройства контроля мотора |
| 8 02 SNSR | 15А Сенсор кислорода |
| 9 EGR | 15А Сенсор системы управления трансмиссией |
| 10 HORN | 15А Сигнал |
| 11 TAIL | 20А Задний свет |
| 12 SUNROOF | 20А Модуль люка |
| 13 P/SEAT (RH) | 20А Устройство сиденья (правое) |
| 14 FOG LP (FR) | 15А Противотуманные фары (передние) |
| 15 H/LP (HI) | 15А Фары (дальние) |
| 16 SPARE | 30А Запасной предохранитель |
| 17 SPARE | 20А Запасной предохранитель |
| 18 SPARE | 15А Запасной предохранитель |
| 19 SPARE | 10А Запасной предохранитель |
| 20 P/SEAT (LH) | 30А Устройство сиденья (левый) |
| 21 AMP | 20А Усилитель |
| 22 DRL | 15А Фары дневного освещения |
| 23 H/LP (LO-RH) | 15А Фары (ближний свет) |
| 24 1/Р В+ | 30А Все электрические системы |
| 25 ECU | 10А Устройство контроля мотора |
| 26 INJECTOR | 10А Инжектор |
| 27 ECS | 15А Электронный контроль подвески |
| 28 DIODE | Диод |
| BLOWER | 40А Вентилятор мотора |
| IGN 1 | 30А Реле зажигания |
| ABS 2 | 30А Анти блокировочная система тормозов |
| ABS 1 | 30А Анти блокировочная система тормозов |
| IGN 2 | 30А Тумблер зажигания |
| S/WARM | 30А Обогрев сидений |
| H/LP (LO-LH) | Реле фар (ближний свет -левый) |
| FUEL PUMP | Реле топливного насоса |
| HORN | Реле сигнала |
| START | Реле пуска мотора |
| A/CON | Репе кондиционирования воздуха |
| H/LP (HI) | Реле фар (дальний свет -левый) |
| FOG LP (FR) | Репе противотуманных фар (передний) |
| TAIL LP | Реле заднего света |
| WIPER | Реле дворников |
| A/CON FAN-2 | Реле вентилятора кондиционирования воздуха |
| ВАТТ | 60А Генератор, Аккумуляторная батарея |
| ALT | 15А Генератор |
| COOLING | 60А Вентилятор охлаждения |

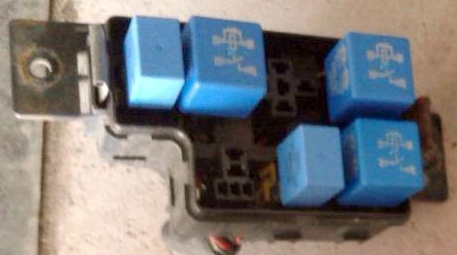

Дополнительный блок
Тут находятся преимущественно реле (реле поворотников и аварийной сигнализации и т.д.), их наличие и расположение зависит от уровня комплектации Вашего Киа Опириус.
