Kia Picanto 1 — предохранители и реле
Kia Picanto 1 го поколения выпускалось в 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 году. За это время модель прошла рестайлинг. Пиканто поставлялся по всему миру, в странах Азии также известен под названием Morning. В данной статье вы найдёте описание предохранителей и реле Киа Пиканто 1 го поколения со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
Актуально назначение предохранителей и реле для Вашего Киа Пиканто будет нанесено на обратную сторону защитной крышки.
Блок в салоне
Данный блок с предохранителями и реле находится под панелью приборов со стороны водителя. Для доступа потяните за защитную крышку.

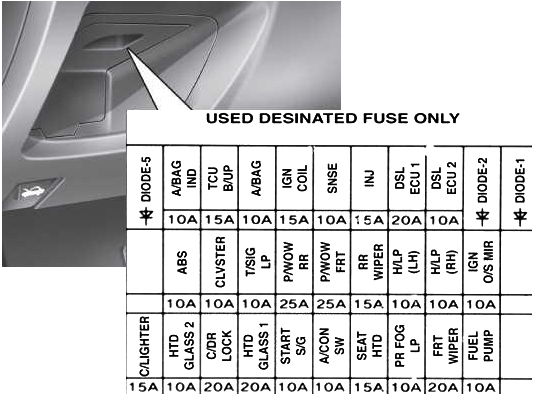

Схема

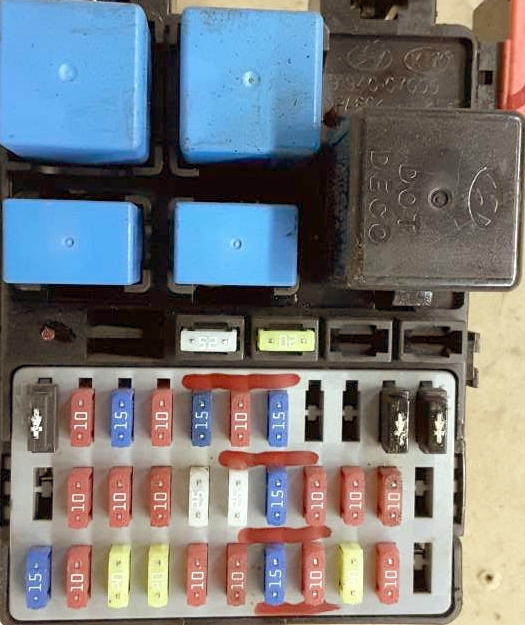

Фото — пример
Описание
| START SIG | 10А Двигатель стартера |
| RR FOG LP | 10A Задний противотуманный фонарь |
| A/CON SW | 10А Система кондиционера |
| CLUSTER | 10А Блок |
| SEAT HTD | 15А Обогрев сидений |
| C/LIGHTER | 15А Прикуриватель |
| A/BAG | 10А Воздушные подушки |
| R/WIPER | 15А Задний стеклоочиститель |
| ABS | 10А Анти — блокировочная система |
| IGN COIL | 15А Зажигание |
| T/SIG LP | 10А Фонарь указателя поворота |
| HTD GLASS1 | 20А Обогреватель заднего стекла |
| HTD GLASS2 | 10А Обогреватель заднего стекла |
| P/WDW RR | 25А Стекло подъёмник (заднее) |
| IGN O/S MIR | 10А Внешнее зеркало заднего вида |
| P/WDW FRT | 25А Стекло подъёмник (перед) |
| FRT WIPER | 20А Дворник (передний) |
| H/LP (LH) | 10А Фары (левые) |
| H/LP (RH) | 10А Фары (правые) |
| FUEL PUMP | 10А Топливный насос |
| INJ | 15А Инжектор |
| SNSR | 10А Сенсор кислорода |
Предохранитель прикуривателя обозначен C/LIGHTER на 15А и расположен в левом нижнем углу.
Количество реле в верхней части зависти от уровня электрического оснащения. Тут могут быть расположены реле аварийной сигнализации и поворотов, центрального замка, стекло подъёмников и т.д.
Блоки под капотом
Основной блок
Находится в левой части моторного отсека.

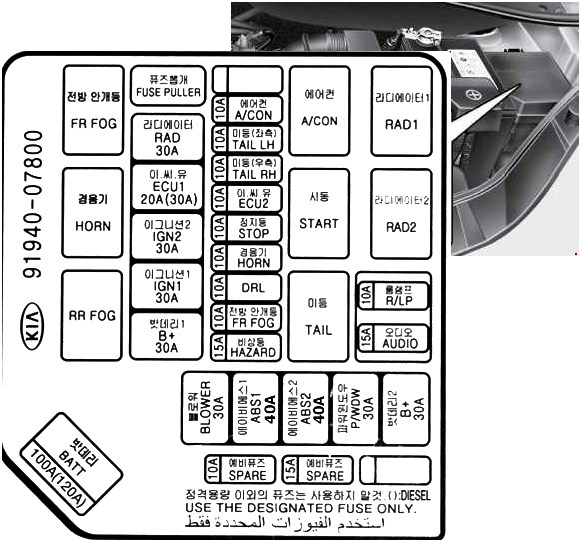

Схема

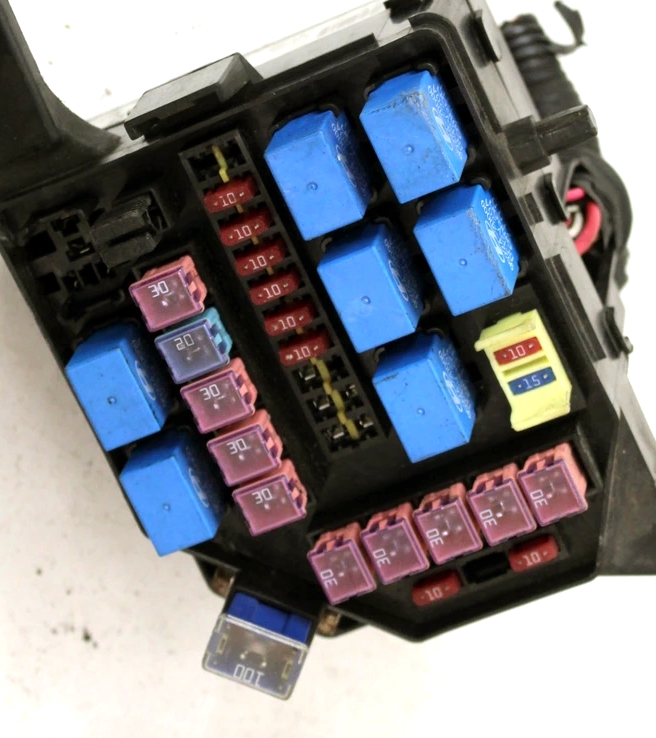

Фотография
Назначение
| ECU1 | 20/30А Блок управления двигателем |
| STOP | 10А Стоп-сигнал |
| FR/FOG | 10А Передняя противотуманная фара |
| A/CON | 10А Кондиционер воздуха |
| HORN | 10А Звуковой сигнал |
| ECU2 | 10А Блок управления двигателем |
| SPARE | 10А Запасной предохранитель |
| SPARE | 15А Запасной предохранитель |
| ABS2 | 40А Анти блокировочная тормозная система |
| ABS1 | 40А Анти блокировочная тормозная система |
| B+ | 30А Приборная панель B+ |
| BLOWER | 30А Вентилятор |
| IGN1 | 30А Зажигание |
| IGN2 | 30А Зажигание |
| TAIL LH | 10А Задний габаритный фонарь (левый) |
| TAIL RH | 10А Задний габаритный фонарь (правый) |
| DRL | 10А Дневные ходовые огни |
| HAZARD | 15А Аварийная световая сигнализация |
| R/LP | 10А Лампа освещения салона |
| AUDIO | 15А Аудиосистема |
| P/WDW | 30А Стекло с электроприводом |
| RAD | 30А Вентилятор радиатора |
| BATT | 100/120А Генератор, Батарея |
| FR FOG | Реле передних противотуманных фар |
| A/CON | Реле кондиционера воздуха |
| HORN | Реле звукового сигнала |
| START | Реле стартера |
| RAD1 | Реле вентилятора радиатора |
| RAD2 | Реле вентилятора радиатора |
| RR FOG | Реле заднего противотуманного фонаря |
| TAIL | Реле заднего габаритного фонаря |
Дополнительный блок
Устанавливается на аккумуляторе в моделях с бензиновыми двигателями.

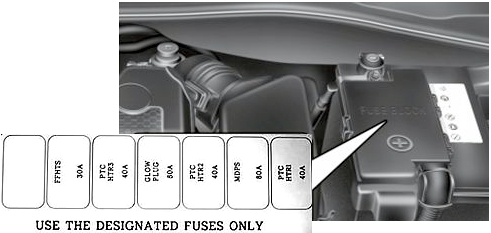

Обозначение
| MDPS | 80А Рулевое управление с электроприводом |
| FFHTS | 30А Датчик температуры нагревателя топливного фильтра |
| GLOW PLUG | 30А Свеча предпускового прогрева |
| MDPS | 80А Рулевое управление с электроприводом |
| PTC HTR1 | 40А Дополнительный нагреватель 1 |
| PTC HTR2 | 40А Дополнительный нагреватель 2 |
| PTC HTR3 | 40А Дополнительный нагреватель 3 |
Главный предохранитель

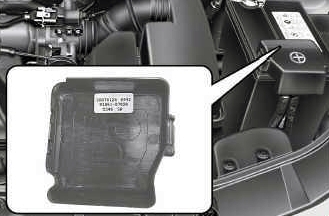

На плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель выполненный в виде плавкой вставки высокой мощности.
Не подходят схемы либо владеете другим поколение Kia Picanto, изучите описание для второго и третьего поколения.
А если есть что добавить, пишите в комментарии.
