Kia Quoris предохранители и реле

Представительский автомобиль Kia Quoris выпускался в 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 году. За это время данная модель проходила рестайлинг 2 раза. Quoris известен так же под названиями К900 и К9. В данной статье вы найдёте описание предохранителей и реле Киа Кворис с фотографиями и схемами блоков в которых они находятся. Выделим предохранитель отвечающий за прикуриватель.

Количество элементов в блоках и их назначение может отличаться и зависит от уровня комплектации и года выпуска. Сверяйте обозначение со своей схемой на обратной стороне защитной крышки.

Блок в салоне

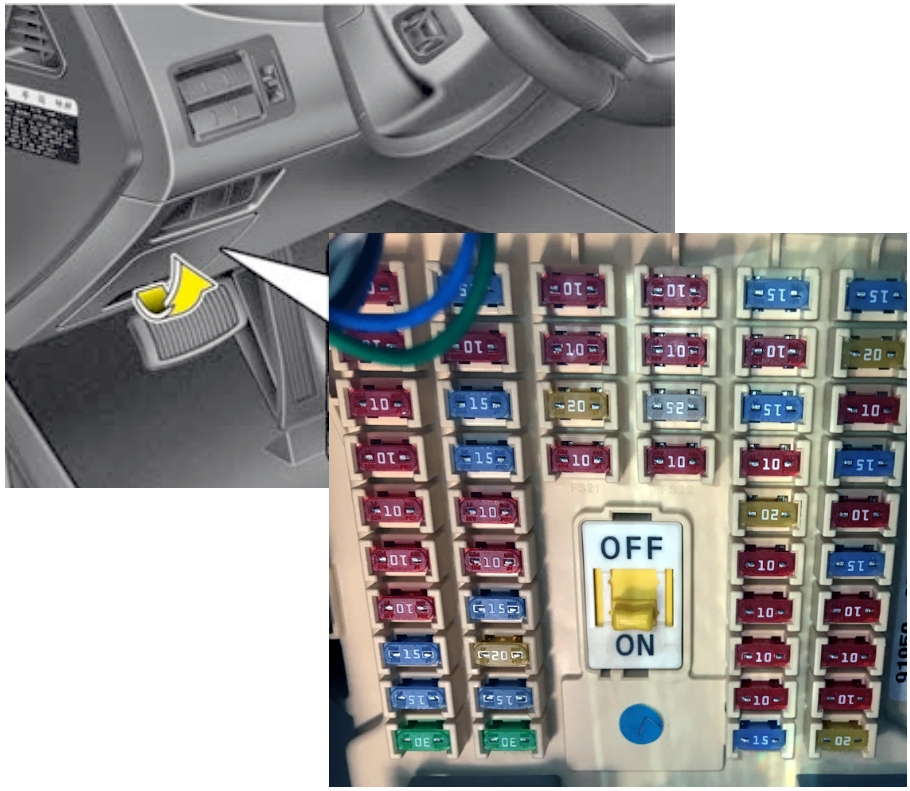

Он находится под панелью приборов со стороны водителя, за защитной крышкой.

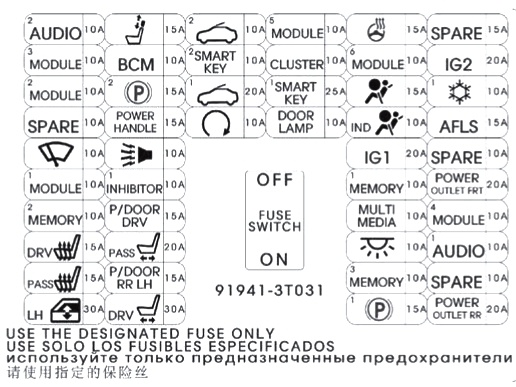

Схема

Описание

AUDIO 2	10А Головное устройство управления аудио/ видео и навигацией
MODULE 3	10А Модуль управления системой кондиционирования, электро хроматическое зеркало, выключатель консоли задних сидений, модуль сенсорного управления водителя, модуль управления системой климат -контроля задней левой/ правой зоны, модуль управления системой IMS водителя/ пассажира, модуль управления электро приводным сиденьем водителя, модуль управления подогревателями заднего левого/ правого сиденья, задний интеллектуальный интерфейсный блок (модуль управления IPS)
MODULE 2	10А Модуль наклона и выдвижения рулевой колонки, выключатель амортизирующей прокладки, переключатель стоп-сигналов, выключатель консоли АКП, переключатель электрического стояночного тормоза, выключатель консоли, радар интеллектуального круиз — контроля, пневмоподвеска, активная воздушная заслонка, TPMS, PAS
SPARE	10А Резерв
WIPER	10А  Датчик автоматического определения освещенности и дождя
MODULE 1	10А BCM, главный переключатель крышки багажника, переключатель нижней панели
MEMORY 2	10А Внешнее устройство звуковой сигнализации, интеллектуальный соединитель водителя, интеллектуальны соединитель пассажира
DRV HEAT	15А Модуль сенсорного управления водителя, модуль управления системой климат -контроля водителя
PASS HEAT	15А Модуль управления системой климат- контроля пассажира
WINDOW LH	30А Модуль заднего стекло подъемника левый, Модуль заднего стекло подъемника левый
HEADREST	15А Датчик активного подголовника
BCM	10А BCM, многофункциональный переключатель, выключатель сиденья водителя / пассажира, модуль задних дверей
EPB 2	15А Модуль электрического стояночного тормоза
P/HANDLE	15А Модуль наклона и выдвижения рулевой колонки
B/ALARM	10А BCM
INHIBITOR 1	10А Без электрического рычага переключения автоматической трансмиссии: переключатель спортивного режима С электрическим рычагом переключения автоматической трансмиссии: электрический рычаг переключения автоматической трансмиссии
P/DOOR DRV	15А Замок двери водителя
PASS P/SEAT	БЕЗ IMS: блок реле сидений пассажира С IMS: модуль управления IMS пассажира БЕЗ IMS: Релейный блок пассажирского сиденья
P/DOOR RR LH	15А  Замок задней левой двери
DRV P/SEAT	30А Клапан поддержки поясницы водителя, переключатель поддержки поясницы водителя, модуль сиденья водителя
S/ROOF 2	10А Люк
SMART KEY 2	10А Блок с металлическим стержнем (блок печатной платы 2) (реле P/N), модуль управления интеллектуальным ключом
S/ROOF 1	20А Люк
START	10А Кнопка Пуск / Стоп
MODULE 5	10А Блок кругового обзора, блок помощи при парковке, приборный щиток на ветровом стекле, клапан поясничной опоры водителя, переключатель консоли задних сидений, модуль управления обогревом заднего левого/ правого сиденья, модуль управления массажем заднего левого/ правого сиденья, задний интеллектуальный интерфейсный блок (модуль управления IPS)
CLUSTER	10А Приборный щиток, приборная панель на ветровом стекле
SMART KEY 1	25А Модуль управления Smart Key
DOOR LAMP	10А Модуль двери водителя, Модуль двери пассажира
STR’G HTD	15А Подрулевая спираль подогрева
MODULE 6	10А Модуль управления Smart Key, BCM
A/BAG	15А Преднатяжитель ремня безопасности водителя, Преднатяжитель ремня безопасности пассажира, модуль управления SRS
A/BAG IND	10А Приборный щиток
IGN 1	20А Блок предохранителей и реле E / R LH (FUSE: F20, F21, F23, F25, F26, F27)
MEMORY 1	10А Модуль управления IMS пассажира, модуль двери водителя / пассажира, выключатель сиденья водителя / пассажира, модуль задней двери, левый / правый, силовой модуль багажного отделения, комбинация приборов, BCM, датчик безопасности, аналоговые часы, модуль управления кондиционером, дисплей Head-Up
MULTI MEDIA	10А Клавиатура, A / V-навигация, Передний монитор, TMU
ROOM LAMP	10А Лампа для ног заднего сиденья LH / RH, Лампа багажника LH / RH, Лампа для ног водителя / пассажира, Лампа в комнате, Верхняя консольная лампа, Выключатель фонаря переднего фонаря LH / RH, Выключатель фонаря заднего сиденья LH / RH, Гарнир LH / RH Лампа центра гарнира, лампа бардачка
MEMORY 3	10А Радиоприемник
EPB 1	15А Модуль электрического стояночного тормоза
SPARE	Запасной
IGN 2	20А Блок предохранителей и реле E / R LH (Предохранитель: F29, F30)
A/CON 1	Модуль управления системой кондиционирования воздуха, ионизатор, датчик системы AQS, датчик присутствия в салоне
AFLS	15А Модуль адаптивного переднего освещения, ГОЛОВНОЙ ЛАМПА LH / RH
SPARE	Запасной
P/ OUTLET FR	20А Передний прикуриватель
MODULE 4	10А Электрический рычаг переключения автоматической трансмиссии, аналоговые часы, BCM, блок кругового обзора, лампа потолочной консоли, блок помощи при парковке
AUDIO 1	10А Штатная панель A / V & Navigation, Модуль монитора спереди / сзади, Клавиатура, Модуль управления интеллектуальными клавишами, Аудио переключатель заднего сиденья, AMP, TMU
SPARE	Запасной
P/OUTLET RR	20А Дополнительная розетка, передняя розетка

За прикуриватель и дополнительные розетки отвечают предохранители обозначенные как P/OUTLET на 20А.

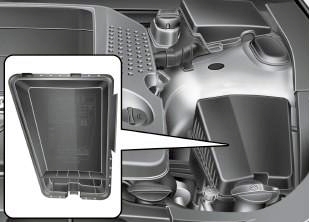

Блоки под капотом

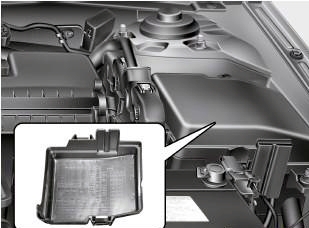

Блок со стороны переднего пассажира

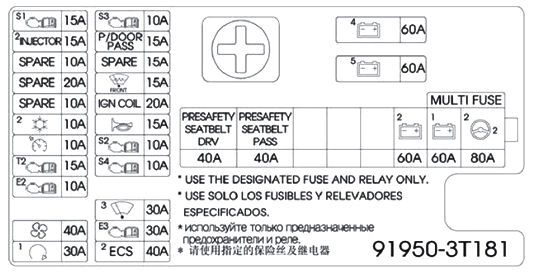

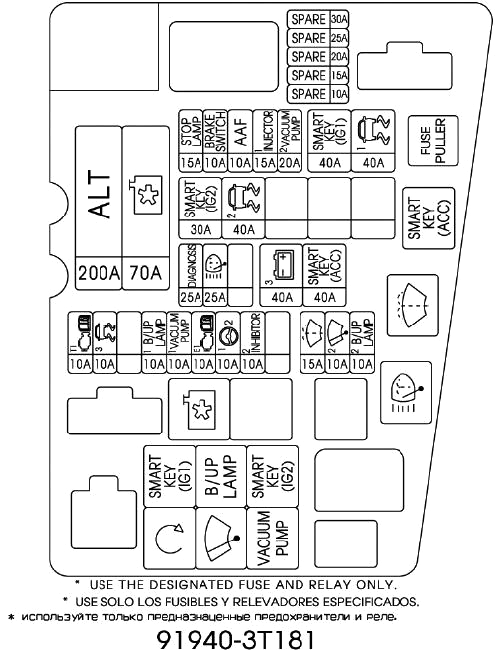

Схема

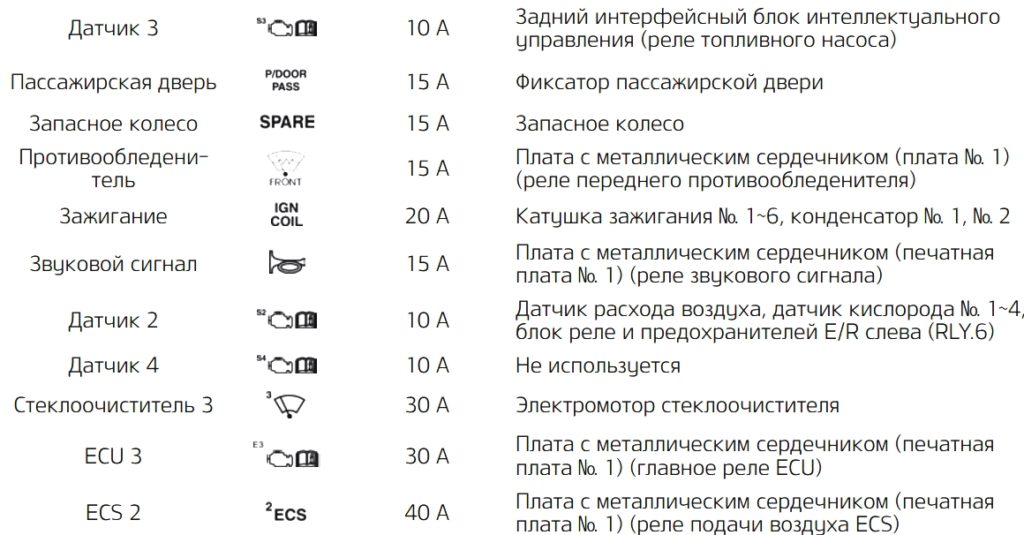

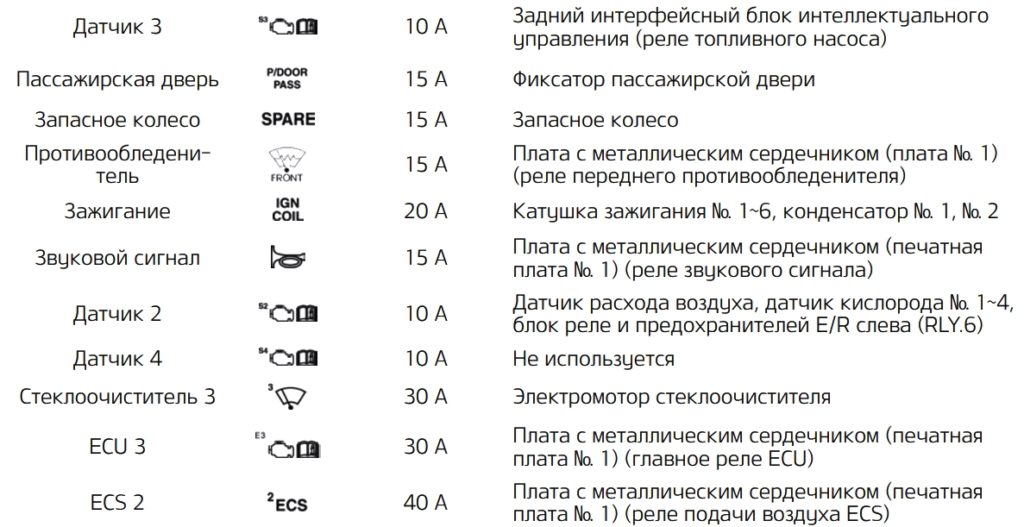

Обозначение

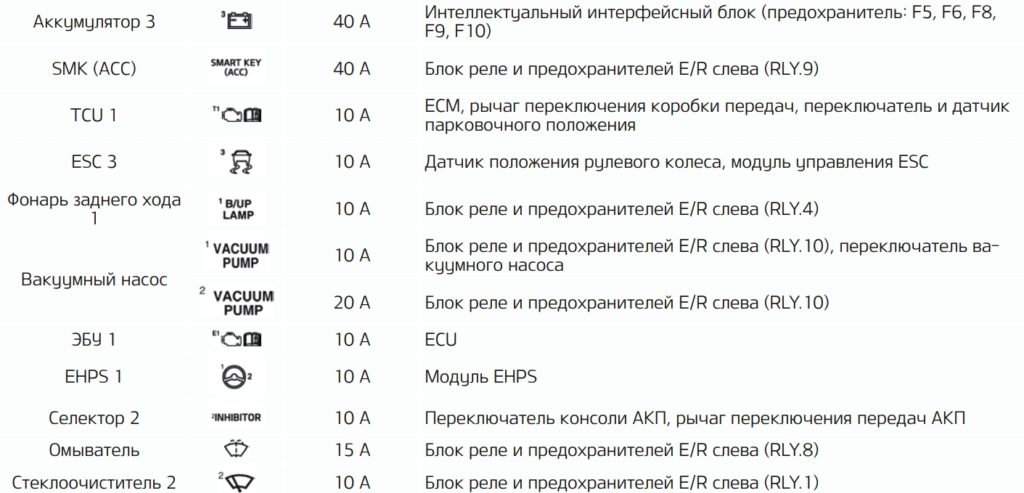

Блок со стороны водителя

Схема

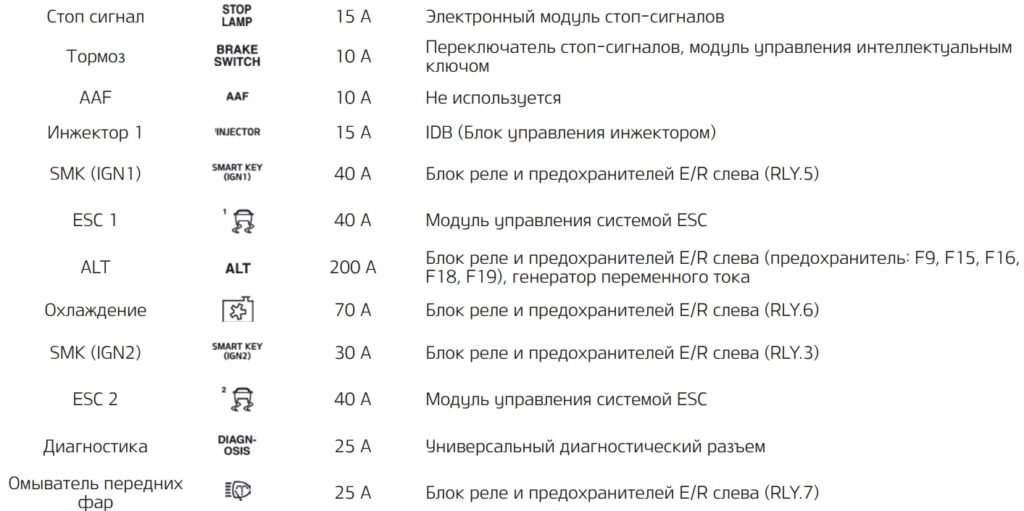

Назначение

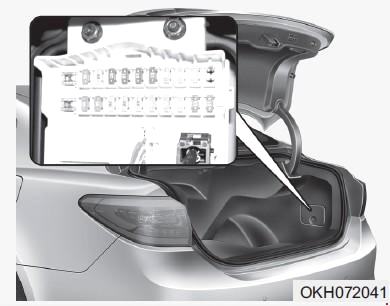

Блок в багажном отсеке

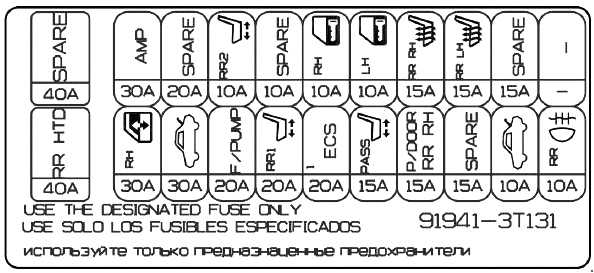

Схема

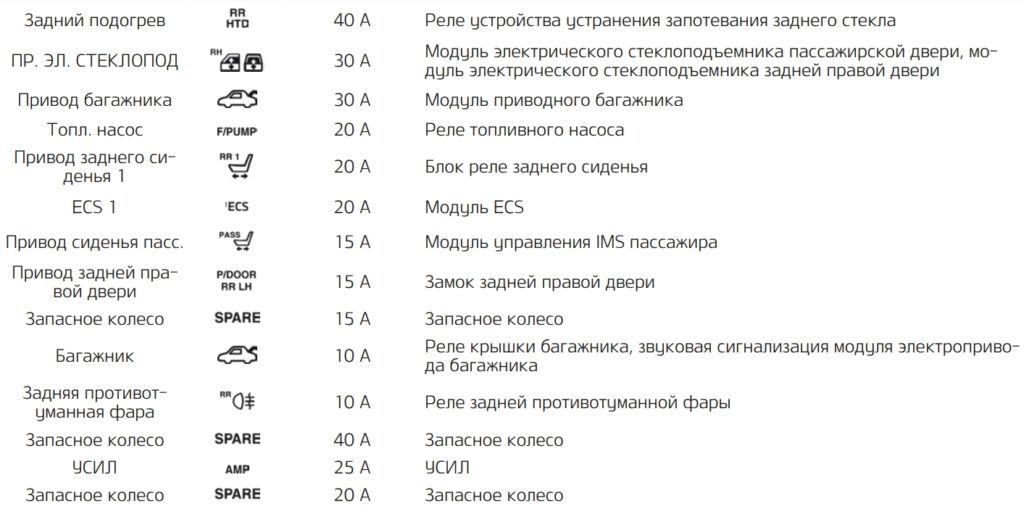

Расшифровка

На плюсовой клемме АКБ могут находится так же несколько предохранителей: 10A Датчик аккумулятора, 40A Блок с металлическим стержнем (блок печатной платы №2), 100A Интеллектуальная задняя распределительная коробка.
