Kia Rio 1 — предохранители и реле
Kia Rio 1 го поколения выпускался в 2000, 2001, 2002, 2003, 2004, 2005 с бензиновыми двигателями в кузове седан и универсал. За это время модель прошла рестайлинг. В данном материале вы найдёте описание предохранителей и реле Киа Рио 1 поколения со схемами и фотографиями блоков. Выделим предохранитель отвечающий за прикуриватель.
Не подходит поколение Киа Рио?
[Описание Киа Рио 2]
[Описание Киа Рио 3]
[Описание Киа Рио 4]
Блоки в салоне
Блок предохранителей
Находится под панелью приборов со стороны водителя.
Фото — пример

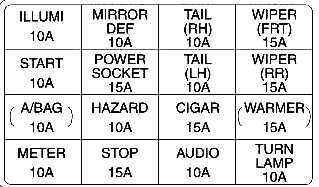

Схема
Описание на русском
| A/BAG | 10А Надувная подушка безопасности |
| TURN LAMP | 10А Лампа указателя поворота |
| METER | 10А Комбинация приборов, лампа заднего хода, предупредительный звуковой |
| ILLUMI | 10А Подсветка выключателя |
| POWER SOCKET | 15А Лампа багажного отсека, розетка электропитания |
| HAZARD | 15А Лампа аварийной сигнализации |
| STOP | 15А Лампа стоп-сигнала, АБС |
| TAIL (RH) | 10А Лампа габаритного света (правая задняя/ левая передняя), подсветка |
| TAIL (LH) | 10А Лампа габаритного света (левая задняя/ правая передняя) |
| CIGAR | 15А Прикуриватель |
| AUDIO | 10А Аудиосистема, электропривод зеркала заднего вида |
| WIPER (FRT) | 15А Стеклоочиститель, омыватель (передний), люк |
| WIPER (RR) | 15А Стеклоочиститель (задний). Омыватель (задний) |
| (WARMER) | 15А Обогрев переднего сидения |
| MIRROR DEF | 10А Обогреватель наружного зеркала заднего вида |
| START | 10А Блок управления двигателем, блок ЕСАТ |
За прикуриватель отвечает предохранитель обозначенный как CIGAR на 15А.
Блок реле
Крепится рядом с блоком предохранителей на стенке. Его исполнение зависит от уровня электрического оснащения Вашего Киа Рио 1.
Фото — пример

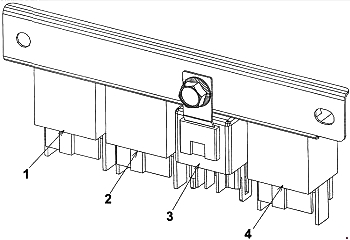

Схема
Обозначение
- Реле вентилятора системы охлаждения
- Реле обогревателя заднего стекла
- Реле аварийной световой сигнализации
- Реле звукового сигнала

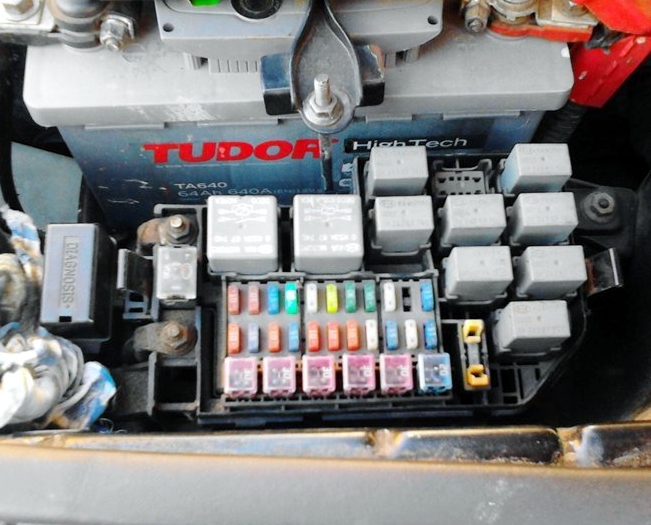

Блок под капотом
Расположен в левой части, рядом с аккумулятором, под защитной крышкой.

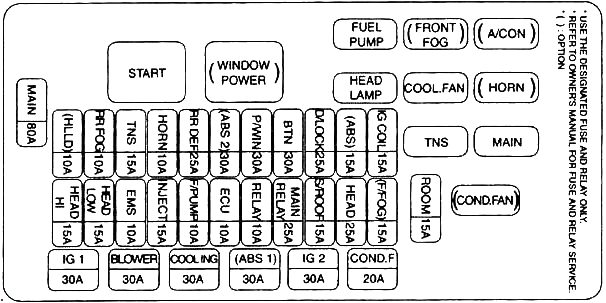

Схема
Назначение
| ABS | 15А ABS |
| PR FOG | 10А Задние противотуманные фонари |
| F/FOG | 15А Передние противотуманные фары |
| MAIN | 80А Аккумуляторная батарея без подзарядки |
| IG1 | 30А Осуществляет автоматическое подключение к вторичным предохранителям CIGAR 10А, AUDIO 10А, IG COIL 15A, TURN LAMP 10A, A/BAG 10A, WIPER(RR) 15A WIPER(FRT)15A, RELAY 10A START 10A |
| BLOWER | 30А Отопитель |
| COOLING | 30А Вентилятор системы охлаждения |
| ABS 1 | 30А АБС |
| COND. FAN | 20А Вентилятор конденсатора |
| HEAD-HI | 15А Лампа дальнего света |
| HEAD-LOW | 15А Лампа ближнего света |
| EMS | 10А Датчики двигателя |
| INJECT | 15А Инжектор, датчик кислорода |
| F/PUMP | 10А Топливный насос |
| ECU | 10А Блок управления двигателем, блок ЕСАТ. главное |
| RELAY | 10А Двигатель вентилятора, электрический стеклоподъемник, обогреватель заднего стекла, пампа фары (для автомобилей, оборудованных надувной подушкой безопасности) |
| HLLD | 10А Регулировка угла наклона света фар |
| MAIN RELAY | 25А Осуществляет автоматическое подключение ко вторичным предохранителям EMS 10А, INJECT 15А, F/PUMP 10А, ECU 10А |
| S/ROOF | 15А Люк |
| HEAD | 25А Осуществляет автоматическое подключение ко вторичным предохранителям HEAD-HI 15А, HEAD-LOW 15А |
| IG2 | 30А Управление двигателем |
| TOS | 15А Осуществляет автоматическое подключение ко вторичным предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А |
| HORN | 10А Звуковой сигнал |
| RRDEF | 25А Обогреватель заднего стекла |
| ABS 2 | 30А АБС |
| P/WIN | 30А Электрический стеклоподъемник |
| BTN | 30А Осуществляет автоматическое подключение ко вторичным предохранителям ROOM 15A, STOP 15А, HAZARD 15А |
| D/LOCK | 25А Центральный замок дверей |
| IG COIL | 15А Катушка зажигания |
| ROOM | 15А Лампа освещения салона, аудиосистема, комбинация приборов, предупредительный звуковой сигнал |
Вне блока могут устанавливаться отдельные реле: реле дополнительного обогревателя, реле подогрева стекла и т. д.
На этом всё, а если Вам есть чем дополнить материал, пишите в комментарии.
