Kia Sorento 1 предохранители и реле
Внедорожник Kia Sorento 1 го поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. За это время Соренто 1 прошла рестайлинг. В данной публикации Вы найдёте описание предохранителей и реле Киа Соренто 1 со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.
Назначение элементов в блоках может отличаться от представленного и зависит от уровня комплектации и года выпуска. Сверяйте обозначение со своими схемами на обратной стороне защитной крышки.
Блок в салоне

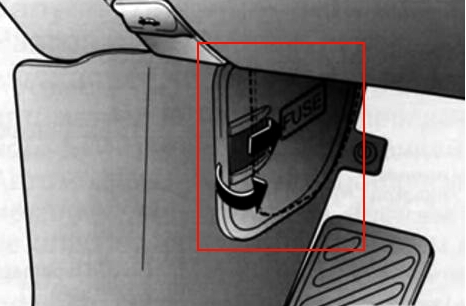

Он находится под панелью со стороны водителя за защитной крышкой.

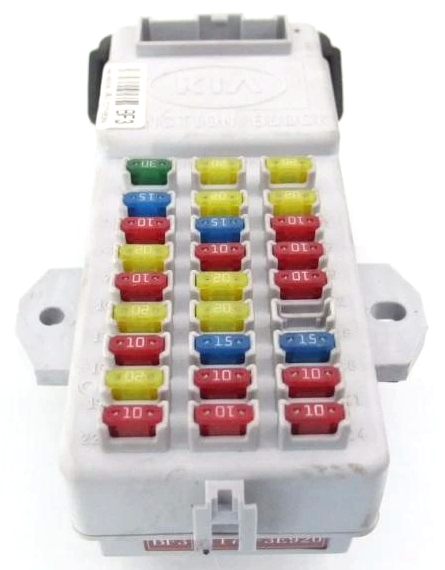

Фото — пример

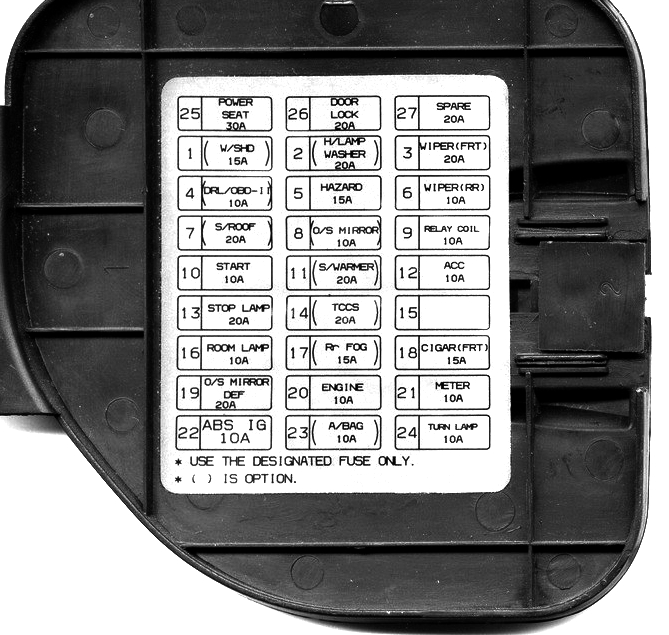

Схема Вариант 1

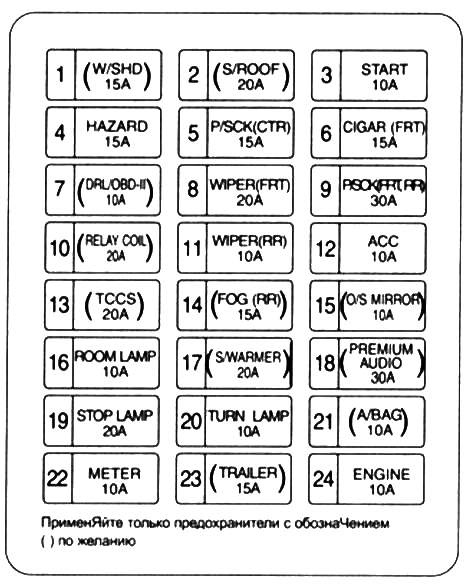

Схема Вариант 2
Описание
| W/SHD | 15А Реле переднего обогревателя |
| S/ROOF | 20А Блок люка |
| START | 10А Переключатель передаточного диапазона (лишь АД), реле стартера |
| HAZARD | 15А Лампа аварийной сигнализации |
| P/SCK (CTR) | 15А Центральная розетка тока |
| CIGAR (FRT) | 15А Предохранитель |
| DRJOBD -II | 10А Контрольный соединитель OBD-II, Освещение дневною режима эксплуатации |
| WIPER FRT | 20А Передний стекло очиститель, реле переднего стекло обогревателя, реле топливного фильтра, блок люка |
| P/SCK FRT.RR | 30A Передняя и задняя розетка тока |
| WIPER (RR) | 10А Включатель стекло очистителя и стекло омывателя заднего окна, блок заднего стекло очистителя |
| ACC | 10А Реле прикуривателя, реле штепсельной розетки |
| RELAY COIL | 10А Стекло обогреватель, реле вентилятора охлаждения, реле кондиционера воздуха, передняя фара |
| TCCS | 20А Блок управления раздаточной коробкой |
| FOG (RR) | 15А Задний противотуманные фонарь (при наличии) |
| O/S MIRROR | 10А Электро зеркала, блок управления складным внешним зеркалом задней обзорности |
| ROOM LAMP | 10А Внутренняя подсветка грузового отсека, подвесной кронштейн, центральный свет, плафоны, автоматически включающийся при открывании дверцы, подсветка светозащитного козырька |
| S/ WARMER | 20А Обогрев передних сидений |
| PREMIUM AUDIO | 30А Аудио устройство |
| STOP LAMP | 20А Переключатель стояночного освещения |
| TURN LAMP | 10А Сигналы поворота, задний блок управления фарами |
| A/BAG | 10А Блок управления подушками безопасности |
| METER | 10А Приборы, фонарик заднего хода, блок управления воздушным кондиционером сенсор AQS, переключатель передаточного диапазона (лишь A/T), блок управления ЕСАТ (лишь A/T) |
| TRAILER | 15А Прицеп |
| ENGINE | 10А Блок регулирования двигателя, сенсор скорости, блок управления раздаточной коробкой |
За прикуриватель отвечает предохранитель обозначенный как CIGAR (FRT) на 15А.
Отдельно под панелью может крепится реле сигнала, указателей поворота и д. р.

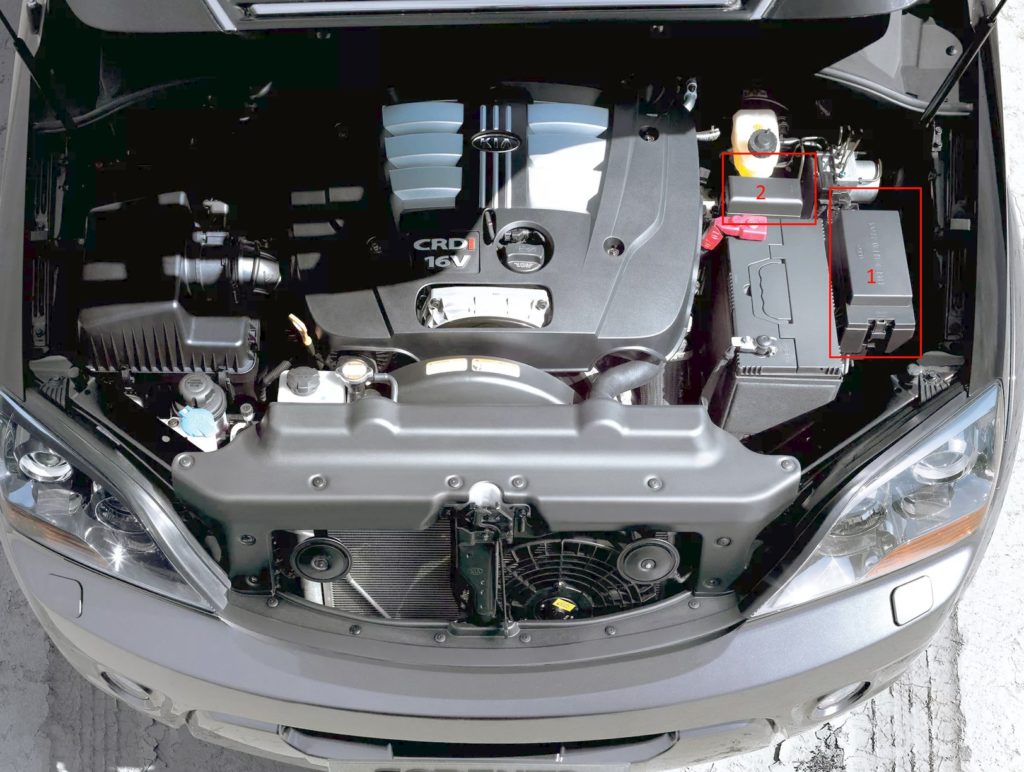

Блоки под капотом
В моторном отсеке расположены два блока с предохранителями и реле.
Отдельные предохранители или реле могут устанавливается вне блоков, например предохранитель вентилятора кондиционера стоит у Соренто 1 с дизельным двигателем за передним бампером.
Основной блок

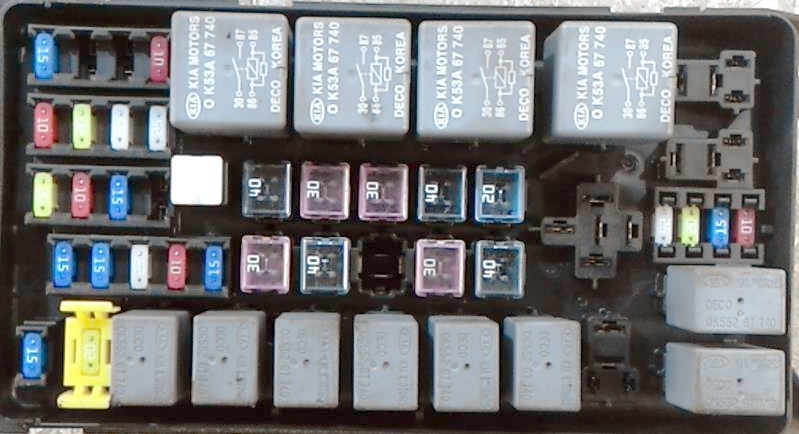

Фото — пример

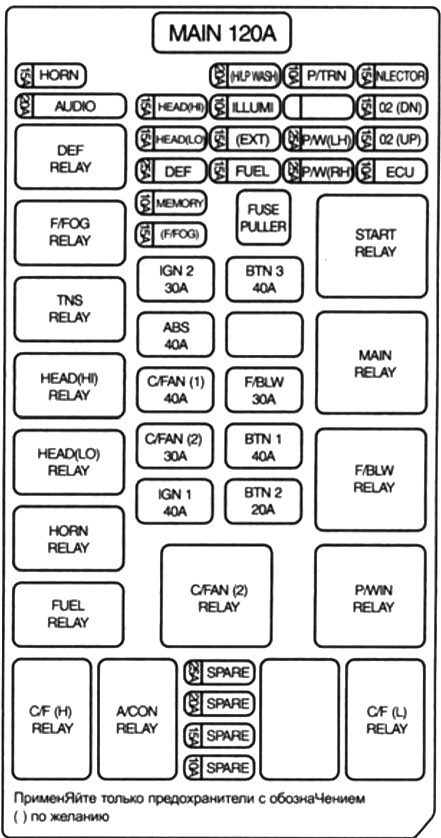

Схема (бензиновый двигатель)

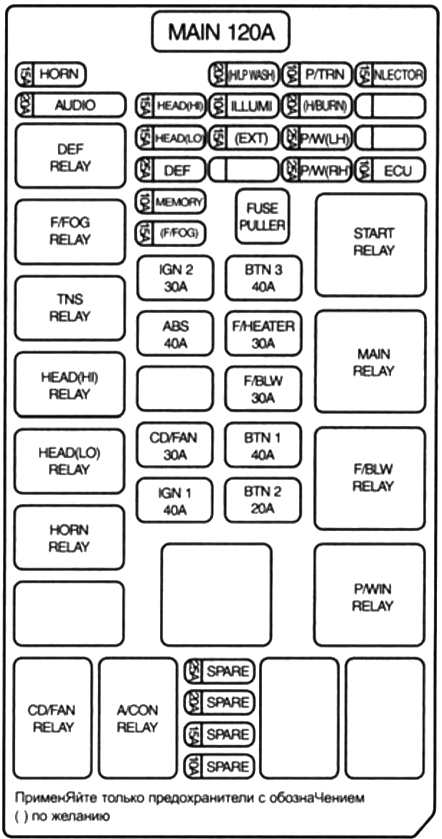

Схема (дизельный двигатель)
Назначение предохранителей
| FUEL | 15А Реле топливного насоса |
| HORN | 15А Реле сигнала |
| HEAD (HI) | 15А Лобовая фара, кластер |
| HEAD (LO) | 15А Лобовая фара |
| H/LP WASH | 20А Омыватель головной лампы |
| H/BURN | 20А Топливный обогреватель кабины |
| ECU | 10А ЭБУ двигателя и АКПП, система управления электро вентиляторами |
| 02 (DN) | 15А Задний датчик кислорода |
| 02 (UP) | 15А Передний датчик кислорода |
| P/TRN | 10А Главное реле, генератор |
| P/W (LH) | 25А Электро управление левыми окнами |
| P/W (RH) | 25А Электро управление правыми окнами |
| DEF | 25А Реле обогревателя |
| MAIN | 120А Генератор |
| IGN1 | 40А Ключ зажигания |
| IGN2 | 30А Реле стартера, Ключ зажигания |
| ABS | 40А Устройство управления ABS |
| F/BLW | 30А Реле переднего вентилятора |
| F/FOG | 15А Реле передней противотуманной фары |
| EXT | 15А ДХО, подсветка номера, габаритные огни, указатели поворота |
Обозначение реле
| INJECTOR | 15А Блок регулирования двигателя, соленоидный клапан EGR (при наличии), реле обогревателя |
| BTN1 | 40А предохранитель ROOM 10А, предохранитель TCCS 20А, предохранитель STOP 15А, штепсельная розетка |
| BTN2 | 20А Задний противотуманные фонарь, Регулировка сиденья водителя с помощью электропривода, обогрев переднего сидения |
| BTN3 | 40А W/SHD 15А, D/Lock. Hazard 15А, S/Roof 20A, OBD-II 10А, предохранитель водительского сидения |
| CD/FAN (C/FAN2) |
30А Реле кондиционера воздуха, реле вентилятора охлаждения (HI) |
| MEMORY | 10А ETACS, кластер, блок управления ЕСАТ, блок кондиционера воздуха, многоцелевой измеритель |
| AUDIO | 20А предохранитель 10А блока памяти, блок управления задним стекло очистителем, звуко воспроизводящая аппаратура |
| (EXT) | 15А Реле противотуманной фары, подсветка опознавательного номера, комбинированный фонарь заднего хода, габаритное освещение |
| ILLUMI | 10А блок DRL, Подсветка, переключатель коробки зажигания, подсветка прикуривателя, аварийный переключатель, часы, кластер, многоцелевой измеритель, переключатель электро управления окнами, переключатель заднего обогревателя, переключатель заднего стекло очистителя и стекло омывателя, звуко воспроизводящая аппаратура |
Дополнительный блок
Устанавливается на модели Киа Соренто 1 с дизельным двигателем.

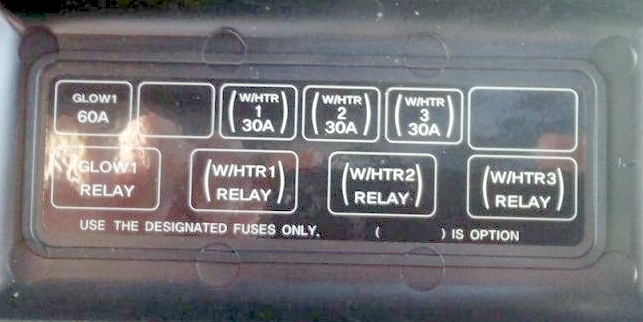

Пример схемы с обратной стороны крышки блока
Тут находятся предохранители и реле отвечающие за работу двигателя (GLOW — свечи накала, W/HTR — дополнительный обогреватель).
Не подходят схемы или владеете другим поколением — изучите описание для Киа Соренто 2.
У нас на канале есть видео под данной статье. Смотрите и подписывайтесь.
Есть чем дополнить материал, пишите в комментарии.
