Киа Соренто 2 — предохранители и реле, схема, где находятся

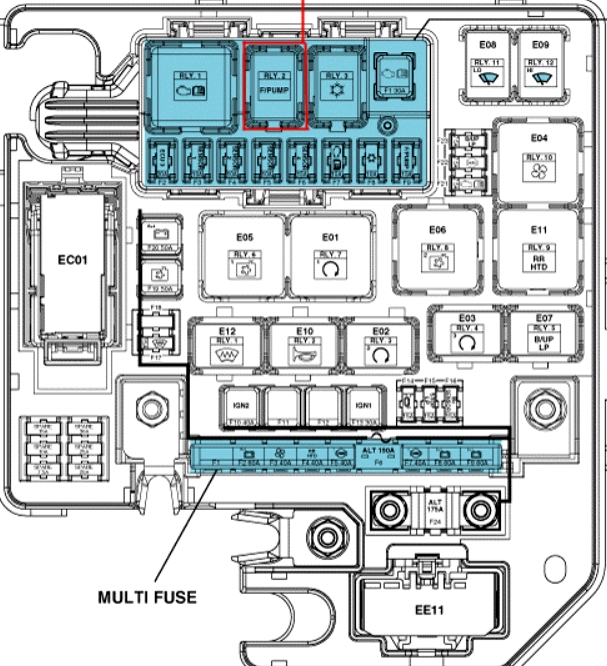

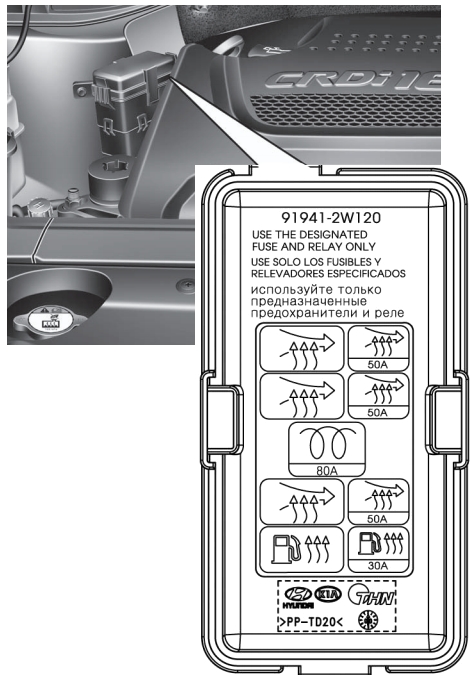

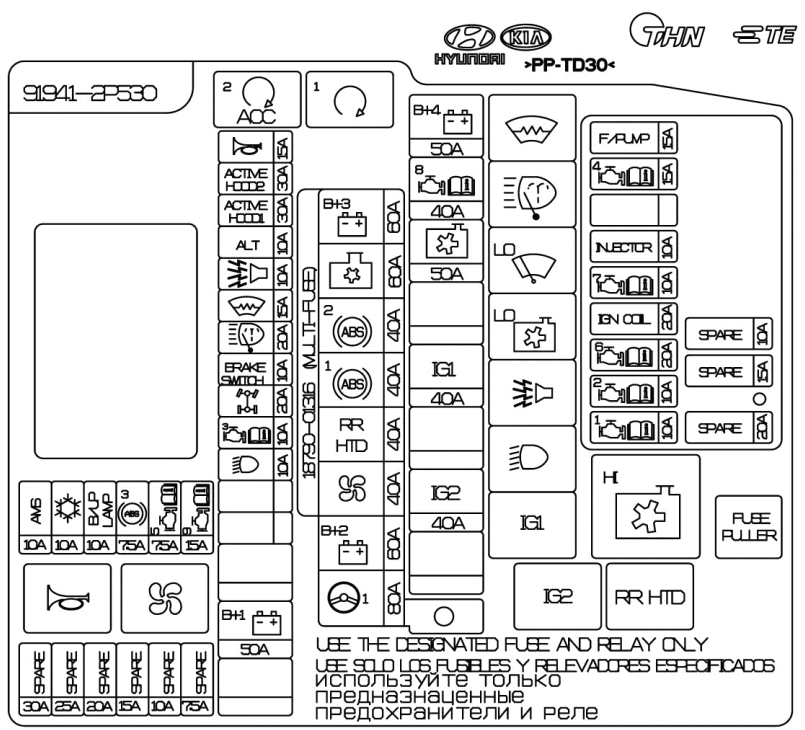

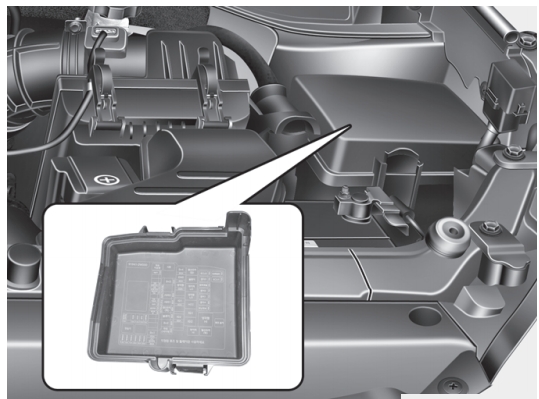

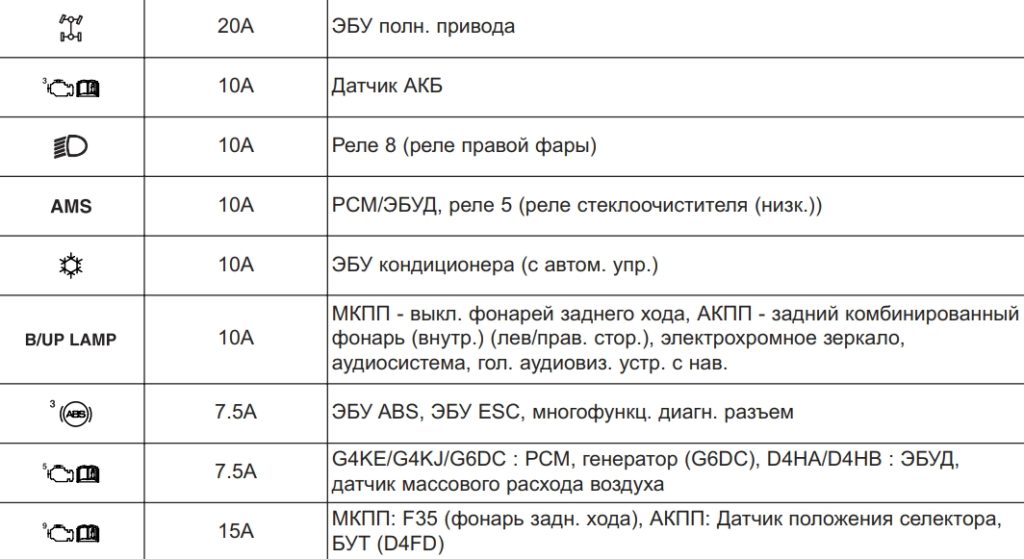

Киа Соренто 2 го поколения выпускался в 2009, 2010, 2011, 2012, 2013, 2014 и 2015 году. За это время модель прошла рестайлинг. В данной записи вы найдёте описание предохранителей и реле Киа Соренто 2 со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.

Сверяйте актуальные схемы со своими на обратной стороне защитной крышки.

Блок в салоне

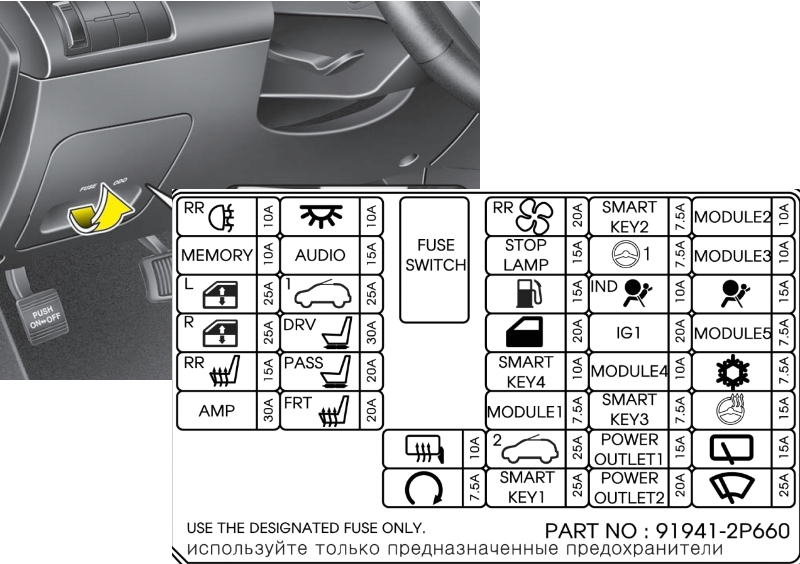

Находится под панелью со стороны водителя за защитной крышкой.

Вариант 1

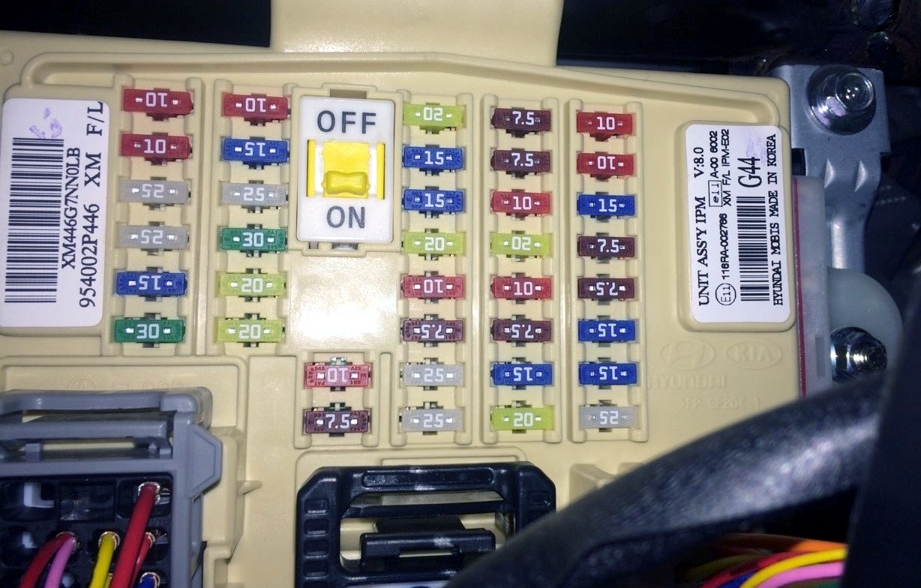

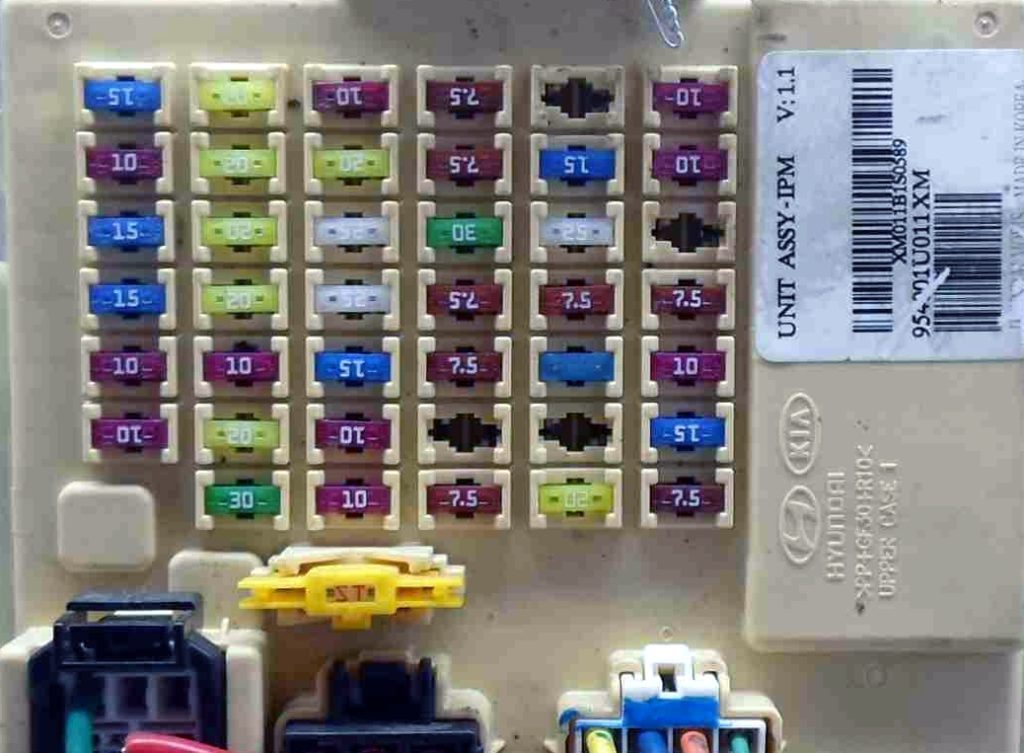

Фото — пример

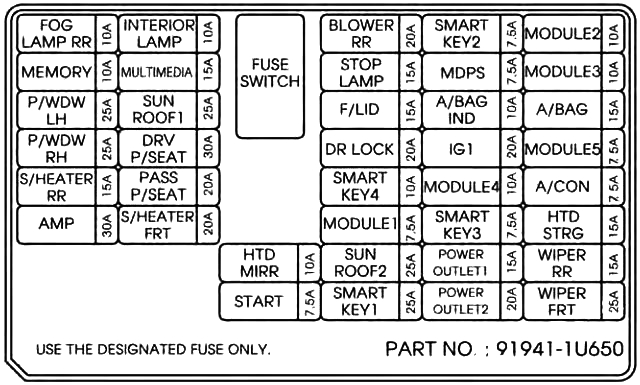

Схема

Описание

MODULE 2	10А Блок адапт. системы коррекции фар, фара (лев/ прав. стор.), генератор, ЭБУ активного подъемника капота, выкл. стоп-сигнала, привод корректора фар (лев/ прав. стор.), выкл. корректора фар, электро хромное зерк. задн. вида(ЭБУД), датч. сист. пом. при парк. пер. ходом (лев/ прав. стор.), датч. сист. пом. при парк. пер. ходом (лев/прав. стор.) (центр.), модуль предупреждения о выезде за пределы полосы движения, блок авт. коррекции угла наклона фар, комбинация приборов, аудиовиз. гол. устр. с навиг., дизельн. двиг.: датчик воды в топливном фильтре, дизельный блок (реле 1), блок реле свечей накаливания
MODULE 1	7,5А Переключатель спортивного режима (электромагнит блокировки переключения передач), электромагнит блокировки ключа
A/BAG IND	10А Комбинация приборов (IND.), Цифровые часы
A/BAG	15А Модуль управления SRS, модуль PODS
START	7,5А Блок предохранителей и реле E / R (реле — запуск, вспомогательный запуск, охранная сигнализация), PDM
WIPER RR	15А Блок реле ICM (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель)
WIPER FRT	25А Блок предохранителей и реле E / R (реле стеклоочистителя (низкого уровня)), электродвигатель переднего стеклоочистителя, многофункциональный переключатель (стеклоочистителя)
MODULE 3	10А Комбинация приборов (заж.), ЭБУ кондиционера, ЭБУ 4WD, выкл. ESC, выкл. DBC, модуль контроля давл. в шинах, датчик угла поворота рулевого колеса, ЭБУ интел. сист. пом. при парковке, главный зерекл. эл/стеклопод., перекл. эл/стеклопод. двери пасс., ЭБУ телеинф. системы MOZEN (MTS), радар сист. обнаружения объектов вне зоны видимости вод. (лев/прав. стор.), задн. датч. помощи при парк. (лев/прав. стор.), задн. датч. помощи при парк. (лев/прав. стор.) (центр.), ЭБУ CCS (климат-контроль сидений) вод./пасс., модуль обогрева сиденья вод/пасс.
A/CON	7,5А Модуль управления передним кондиционером, активный датчик Incar, ионизатор, блок реле ICM (заднее реле кондиционера) Блок предохранителей и реле E / R (реле вентилятора)
AMP	30А Усилитель
P/OUTLET 1	15А Питание туннеля главной консоли (розетка, прикуриватель)
P/OUTLET 2	20А Прикуриватель, Розетка
BLOWER RR	20А Ззаднее реле вентилятора кондиционера
P/WDW LH	25А Реле электро стекло подъемника водителя, главный выключатель стекло подъемника, переключатель левого заднего стекло подъемника, модуль стекло подъемника безопасности водителя
P/WDW RH	25А Реле стекло подъемника правого пассажира, главный выключатель стекло подъемника Выключатель стекло подъемника пассажира, задний выключатель стекло подъемника
DR LOCK	20А Реле блокировки / разблокировки двери, блок реле ICM (реле разблокировки), привод замка двери водителя / пассажира, привод замка задней двери лево / право
SMART KEY 4	10А Кнопка пуска-останова, ЭБУ электронного ключа
S/HTR FRT	20А ЭБУ системы CCS(климат-контроль сидений) вод/пасс., модуль обогрева сиденья вод/пасс.
P/SEAT DRV	30А Переключатель сиденья водителя, переключатель поддержки поясничного отдела водителя
P/SEAT PASS	20А Переключатель сиденья пассажира
HTD STRG	15А Обогрев рулевого колеса
F/LID	15А Выкл. крышки люка топливо заливной горловины
MODULE 4	10А Аудиосистема, аудиовиз. гол. устр. с нав., ЭБУ телеинф. системы MOZEN (MTS), усилитель, часы, перекл. наружного зеркала с электроприводом, главный перекл. эл/ стеклопод., перекл. эл/ стеклопод. двери пасс.
HTD MIRR	10А Наружное зеркало питания водителя / пассажира (подогрев), передний модуль управления кондиционером
SMART KEY_1	25А Блок управления эл. ключами
SMART KEY_2	7,5А Блок управления эл. ключами
SMART KEY_3	7,5А Блок управления эл. ключами
S/HEATER RR	15А блок реле ICM (реле обогревателя заднего левого/ правого сиденья)
INTERIOR LAMP	10А Плафон багажника, лампа в солнцезащ. козырьке (лев/прав. ст.), плафон потолочной консоли, плафон освещения салона, задн. лампа индив. подсв. (лев/прав. ст.), подсв. замка заж. и датчик открытия двери, лампа осв. порога со стор. вод/пасс., лампа двери вод/пасс
AUDIO MEDIA	15А Аудио, A / V, МТС
MEMORY	10А Модуль контроля давления в шинах, блок управления наклоном, ультразвуковой датчик, комбинация приборов (B+), диагностический разъем, часы, ЭБУ кондиционера, выкл. передней системы CCS (климат-контроль сидений) (лев/прав. стор.), выкл. обогревателя левого сиденья (лев/прав. стор.), ЭБУ сирены, модуль IMS вод., главный перекл. эл/стеклопод., перекл. эл/ стеклопод. двери пасс., перекл. наружного зеркала с электроприводом, Блок реле ICM (реле складывания/ раскладывания зеркал)
