Kia Sportage 1 — предохранители и реле
Внедорожник Kia Sportage 1 го поколения выпускался в 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году. За это время данная модель проходила обновление 2 раза. В данной публикации Вы найдёте описание предохранителей и реле Киа Спортейдж 1 со схемами блоков и фото-примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Актуальное назначение предохранителей и реле сверяйте со своими схемами на обратной стороне защитной крышки.
Не подходят схемы или не то поколение Киа Спортейдж?
[Описание Киа Спортейдж 2]
[Описание Киа Спортейдж 3]
[Описание Киа Спортейдж 4]
Блок в салоне
Он находится под панелью приборов, на левой стойке, за защитной крышкой.
Вариант 1

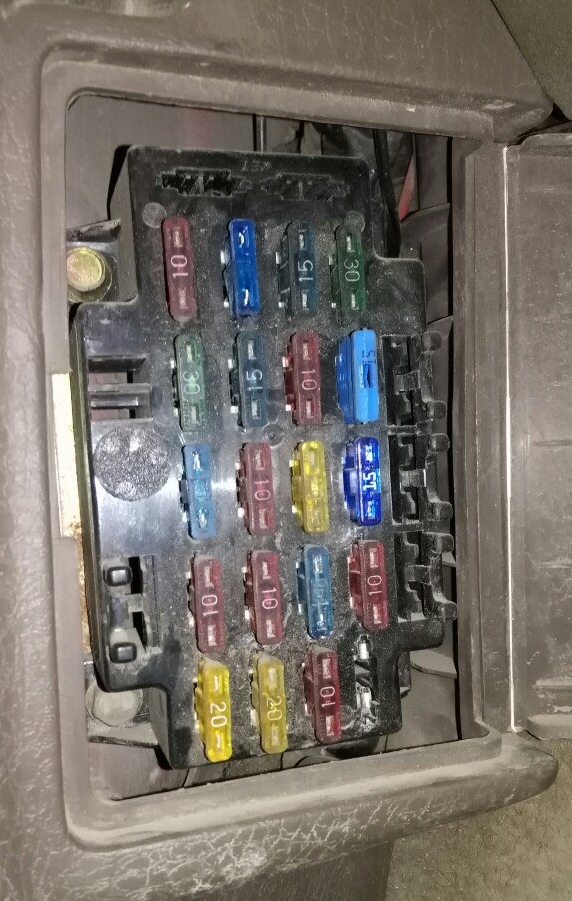

Фото — пример

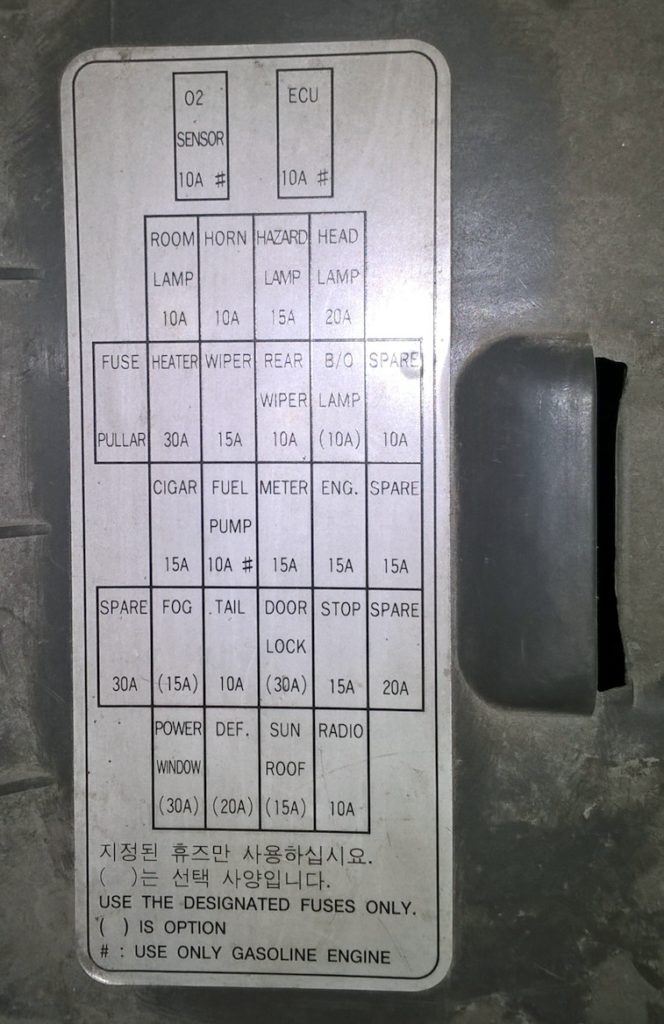

Пример схемы на крышке блока

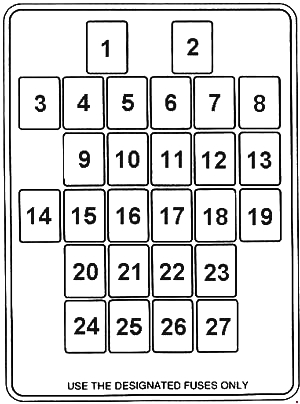

Схема
Описание
| 1 | 10А Бензиновые двигатели: датчик кислорода |
| 2 | 10А Электрический блок управления двигателем |
| 3 | Пинцет |
| 4 | 10А Освещение салона, освещение багажника |
| 5 | 10А Звуковой сигнал |
| 6 | 15А Аварийная сигнализация, указатели поворота |
| 7 | 20А Фары, подрулевой переключатель |
| 8 | 10А Запасной предохранитель |
| 9 | 20А Обогреватель, система кондиционирования |
| 10 | 20А Передний стеклоочиститель и омыватель, стеклоподъемники, реле ABS |
| 11 | 10А Задний стеклоочиститель и омыватель, люк, система кондиционирования |
| 12 | 10А Фары |
| 12 | 15А Люк |
| 13 | 15А Запасной предохранитель |
| 14 | 30А Запасной предохранитель |
| 15 | 10А Бензиновые двигатели: Система управления двигателем |
| 16 | 15А Фонарь заднего хода |
| 17 | 15А Измерительные приборы, контрольная лампа системы управления двигателем, обогреватель заднего стекла |
| 18 | 15А Бензиновые двигатели: Система управления двигателем Дизельные двигатели: Блок управления свечами накаливания |
| 19 | 20А Запасной предохранитель |
| 20 | 15А Противотуманные фары |
| 21 | 10А Индикатор освещения, задние фонари, лампа освещения номерного знака, TCU, часы, аудиосистема, габаритные фонари |
| 22 | 30А Центральный замок |
| 23 | 15А Аудиосистема, антенна, стоп-сигналы |
| 24 | 30А Электрические стеклоподъемники |
| 25 | 20А Обогреватель заднего стекла |
| 26 | 15А Люк |
| 27 | 20А Аудиосистема, электропривод зеркал, часы, прикуриватель |
За прикуриватель отвечает предохранитель номер 27 на 20А.

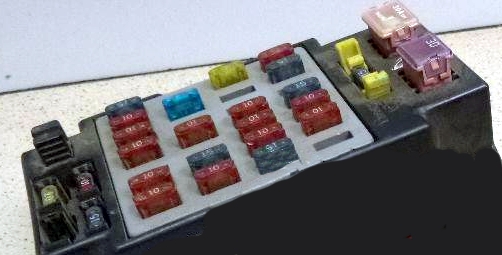

Вариант 2

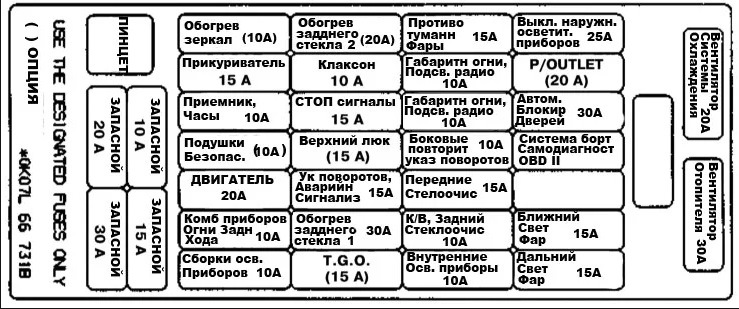

Схема на русском

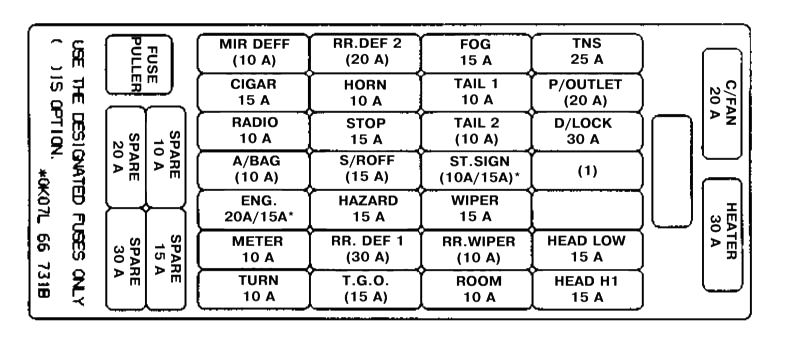

Оригинальная схем
Обозначение
| P/ WINDOW | Электро стекло подъемники |
| HEATER | Вентилятор отопителя |
| MEMORY | Память |
| TAIL | Габаритные/ парковочные огни, подсветка радио |
| HAZARD | Указатели поворотов, аварийная сигнализация |
| D/LOCK | Автоматическая блокировка дверей |
| STOP | Стоп-сигналы |
| HORN | Клаксон |
| ROOM | Внутренние осветительные приборы |
| DEF | Обогрев заднего стекла |
| ST.SIGN | Боковые повторители указателей поворотов |
| F/PUMP | Топливный насос |
| RR.WIPER | К/В, задний стеклоочиститель |
| WIPER | Передние стеклоочистители |
| ECU | Модуль управления двигателем (ECM) |
| CIGAR | Прикуриватель |
| RADIO | Аудиосистема, бортовой хронометр |
| ENG | Двигатель |
| A/BAG | Подушки безопасности (SRS) |
| METER | Комбинация приборов, огни заднего хода |
| TURN | Сборки осветительных приборов |
| O2 SEN1 | До каталитический лямбда-зонд |
| O2 SEN2 | Пост каталитический лямбда-зонд |
| T G O | Антиобледенитель |
| SPARE | Запасные |
Предохранитель прикуривателя обозначен как CIGAR, а дополнительных розеток — P/OUTLET.
Блок под капотом
Расположен рядом с аккумуляторной батареей.

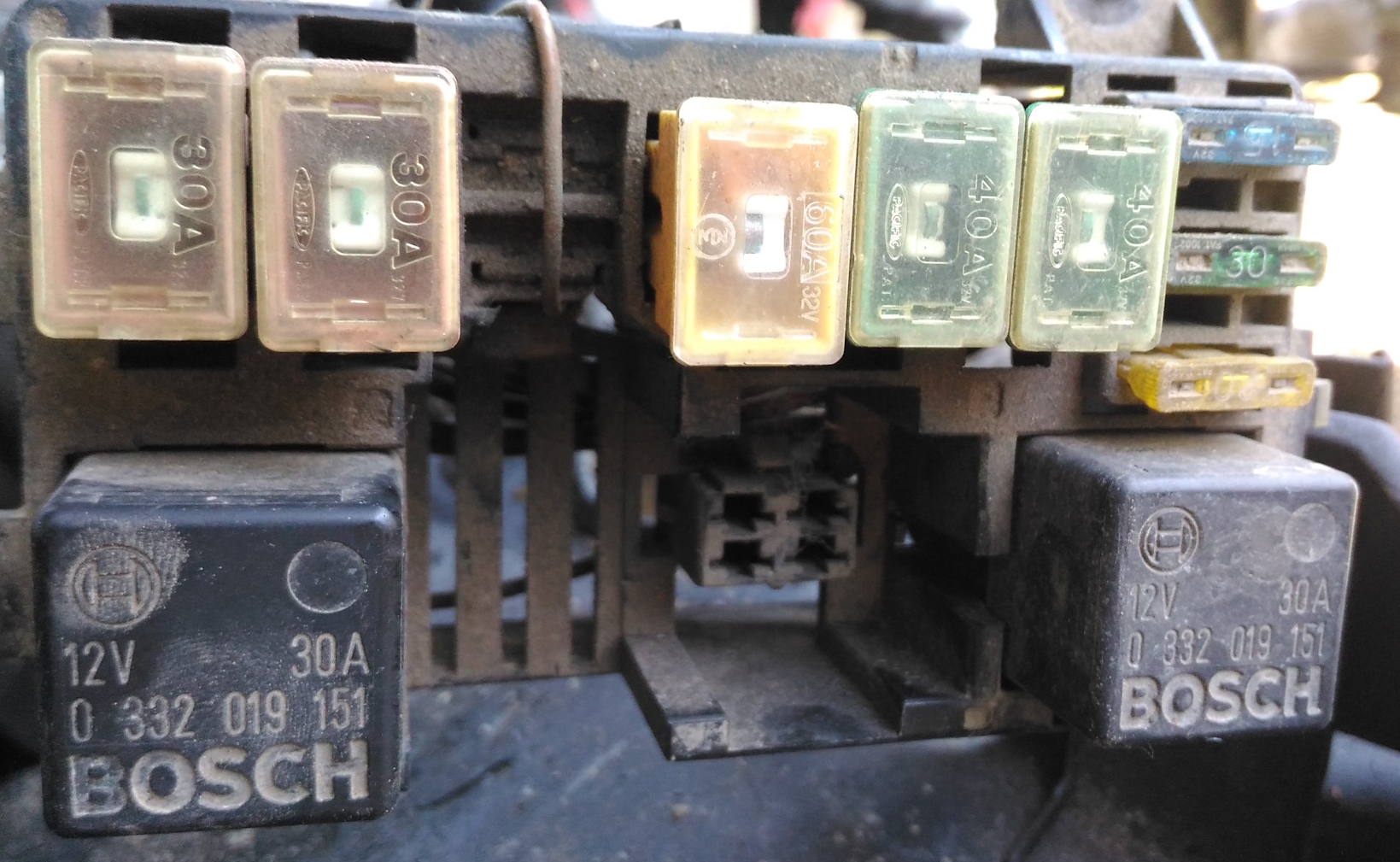

Вариант 1

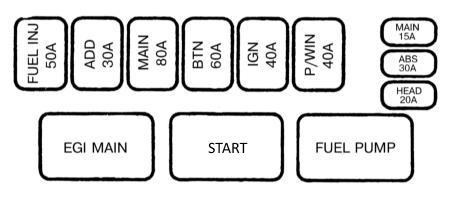

Схема
Назначение
| FUEL INJ | Система впрыска топлива |
| ADD | Вентилятор К/В |
| EGI MAIN (80 A) | Главное реле (зажигание) |
| BTN | Лампы стоп — сигналов, подсветки номерного знака, салонного светильника и аварийной сигнализации |
| IGN | Зажигание |
| P/WIN | Электро стеклоподъемники |
| MAIN | Топливный насос, реле топливного насоса, инжекторы, главное реле |
| FUEL PUMP (80 А) | Главное реле (топливный насос, инжекторы) |
| ABS | Система анти блокировки тормозов |
| HEAD | Фары |
| START | Реле стартера |

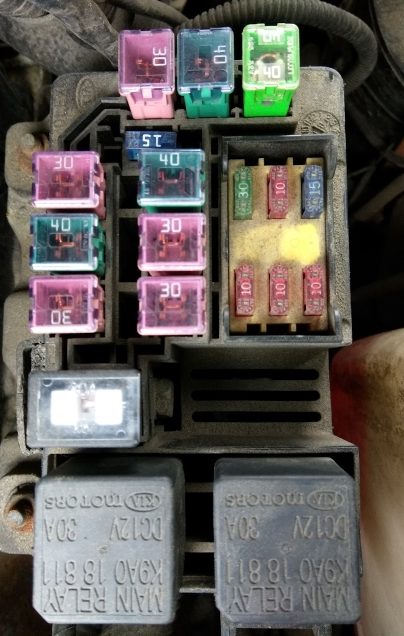

Вариант 2

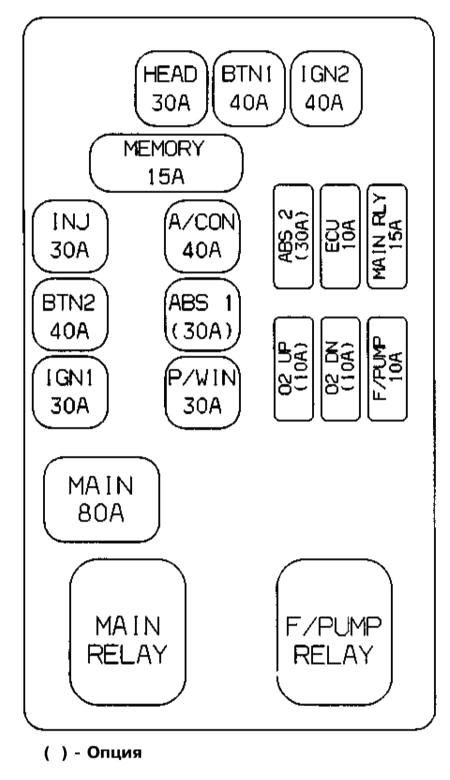

Пример схемы с крышки блока

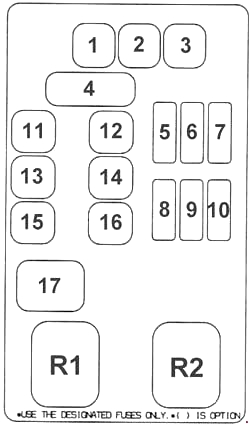

Схема
Расшифровка предохранителей
| 1 | 30А Фары |
| 2 | 40А Стоп-сигналы, подсветка номерного знака, освещение салона, аварийная сигнализация |
| 3 | 40А Зажигание |
| 4 | 15А Освещение салона, комбинация приборов, аудиосистема |
| 5 | 30А ABS |
| 6 | 10А Система управления двигателем |
| 7 | 15А Топливный насос, инжектор, главное реле, реле топливного насоса |
| 8 | 10А Датчик кислорода |
| 9 | 10А Датчик кислорода |
| 10 | 10А Топливный насос, диагностический разъем |
| 11 | 30/60А Инжектор |
| 12 | 40А Кондиционер |
| 13 | 40А Стоп-сигналы, подсветка номерного знака, освещение салона, аварийная сигнализация |
| 14 | 30А ABS |
| 15 | 30А Зажигание |
| 16 | 30А Электрические стеклоподъемники |
| 17 | 80А Главный предохранитель |
Реле
- R1 — Главное реле
- R2 — Реле топливного насоса
Если есть что добавить, пишите в комментарии.
