Kia Sportage 4 предохранители и реле
Kia Sportage 4 го поколения выпускался в 2016, 2017, 2018, 2019, 2020, 2021 году и по настоящее время как с бензиновыми так и дизельными двигателями. В данной публикации Вы найдёте описание предохранителей и реле Киа Спортейдж 4 го поколения со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
Исполнение блоков и назначение элементов в них может отличатся от представленного. Сверяйте схемы со своими, они будут нанесены на обратную сторону защитной крышки.
Не подходят схемы или не то поколение Киа Спортейдж?
[Описание Киа Спортейдж 1]
[Описание Киа Спортейдж 2]
[Описание Киа Спортейдж 3]
Блок в салоне

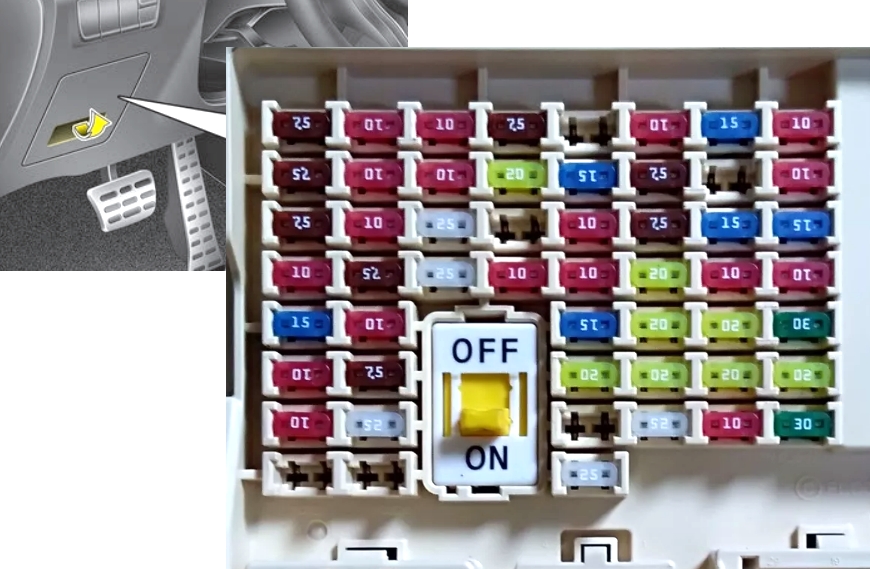

Находится под панелью приборов со стороны водителя за защитной крышкой.

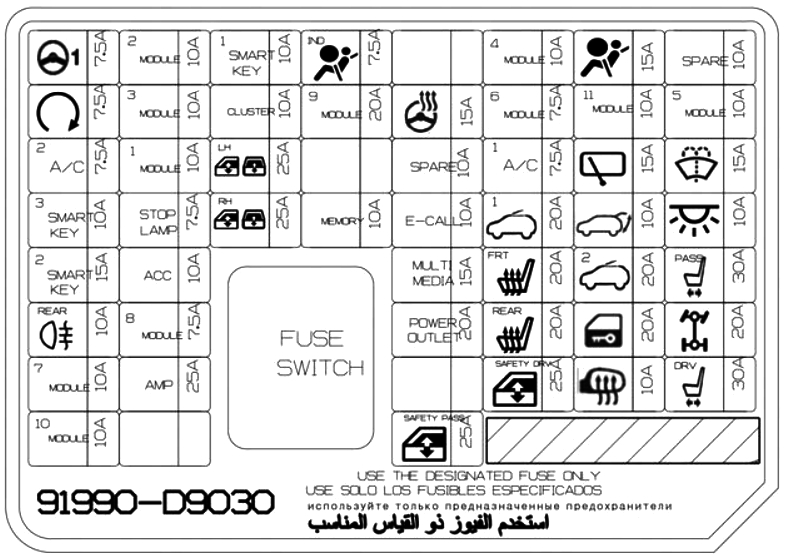

Схема с крышки блока Вариант 1

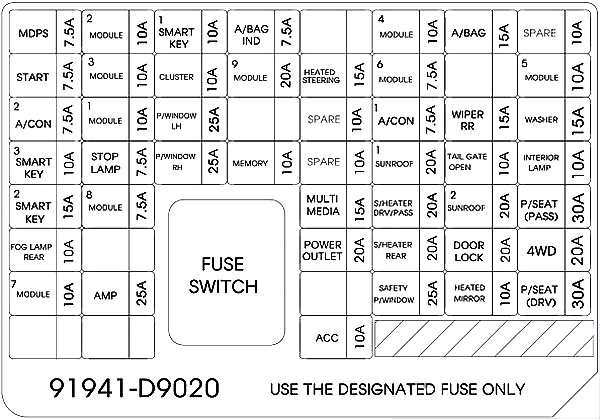

Схема Вариант 2
Описание
| MDPS | 7,5А Блок электро усилителя руля |
| MODULE 2 | 10А Фара левая / правая |
| SMART KEY 1 | 10А Модуль управления Smart Key / модуль иммобилайзера |
| A/BAG IND | 7,5А Панель приборов (индикация) |
| MODULE 4 | 10А Консольный выключатель, радар для обнаружения слепых зон лево / право, ECD AWD, выключатель с аварийной площадкой, BCM, модуль управления предупреждением о выходе из полосы движения |
| A/BAG | 15А Модуль управления SRS |
| START | 7,5А [Без умного ключа и IMMO.] Коробка реле ICM (реле охранной сигнализации), выключатель зажигания [Со Smart Key / IMMO.] Переключатель КПП, ECM, Модуль управления Smart Key |
| MODULE 3 | 10А Модуль управления обогревом переднего / заднего сиденья, рычаг переключения передач банкомата ILL., Модуль управления сиденьем вентиляции переднего сиденья, A / V и навигационное головное устройство, Электро хромное зеркало, Аудио, Модуль управления кондиционером, Многоцелевой контрольный разъем, Адаптивный модуль переднего освещения |
| CLUSTER | 10А Приборный щиток |
| MODULE 9 | 20А Блок печатных плат (Предохранитель — ABS 3, ВАКУУМНЫЙ НАСОС 2, ECU 6, AEB, TCU 2, МОДУЛЬ) |
| HEATED STEERING | 15А BCM |
| MODULE 6 | 7,5А Модуль управления обогревом переднего / заднего сиденья, Модуль управления передним сидением с вентиляцией |
| MODULE 5 | 10А BCM, модуль управления Smart Key |
| A/CON 2 | 7,5А Модуль управления кондиционером |
| MODULE 1 | 10А BCM, рычаг переключения |
| P/ WINDOW LH |
25А Главный выключатель стекло подъемника |
| A/CON 1 | 7,5А Модуль управления кондиционером, ионизатор кластера, распределительный блок E / R (реле вентилятора) |
| WIPER RR | 15А Мотор заднего стеклоочистителя, блок реле ICM (реле заднего стеклоочистителя) |
| WASHER | 15А Многофункциональный переключатель (омыватель стекла) |
| SMART KEY 3 | 10А [Без Smart Key] Модуль иммобилайзера [Smart Key] Модуль управления Smart Key, кнопка включения / выключения |
| STOP LAMP | 7,5А Модуль управления Smart Key, выключатель стоп — сигнала |
| P/ WINDOW RH |
25А Главный выключатель стекло подъемника, выключатель стекло подъемника пассажира |
| MEMORY | 10А Беспроводное зарядное устройство, Комбинация приборов, Разъем для передачи данных, BCM, Блок реле ICM (реле складывания / раскладывания наружного зеркала), Электро хромное зеркало, Модуль управления кондиционером, Консольный переключатель |
| SUN ROOF 1 | 20А Люк |
| TAIL GATE OPEN | 10А Дверь багажника |
| INTERIOR LAMP | 10А Освещение салона, Подсветка замка зажигания и датчик открытия двери, плафон освещения салона, лампа потолочной консоли, левый и правый передние плафоны индивидуального освещения, левая и правая задние лампы индивидуальной подсветки, плафон багажника, лампа освещения вещевого ящика |
| SMART KEY 2 | 15А Модуль управления Smart Key |
| MODULE 8 | 7,5А Ключевой соленоид |
| MULTI MEDIA | 15А Аудио, A / V и Навигация, Заднее USB, Зарядное Устройство |
| S/HEATER DRV/PASS | 20А Модуль управления обогревом переднего сиденья, Модуль управления вентиляции переднего сиденья |
| SUN ROOF 2 | 20А Люк |
| P/SEAT (PASS) | 30А Ручной переключатель пассажирского сиденья |
| POWER OUTLET | 20А Передняя розетка № 1 (прикуриватель) |
| S/HEATER REAR | 20А Модуль управления обогревом заднего сиденья |
| DOOR LOCK | 20А Реле блокировки / разблокировки дверей |
| 4WD | 20А AWD ECM |
| MODULE 7 | 10А Выключатель аварийной сигнализации, наружная ручка эл. ключа на двери водителя/ пассажира, датчик AEB |
| AMP | 25А Усилитель |
| SAFETY P/ WINDOW | 25А Модуль стекло подъемника безопасности водителя |
| HEATED MIRROR | 10А Наружное зеркало питания водителя / пассажира, модуль управления кондиционером |
| P/SEAT (DRV) | 30А Ручной переключатель сиденья водителя |
| ACC | 10А Заднее зарядное устройство USB, AMP, выключатель наружного зеркала с электроприводом, блок печатных плат (выходное реле питания), модуль управления смарт-ключом, аудио, аудио / видео и навигационное головное устройство, BCM, беспроводное зарядное устройство |
Предохранитель отвечающий за прикуривателя обозначен как POWER OUTLET на 20А.
С обратной стороны блока могут находится отдельные реле отвечающие за фары, сигнал и т. д.
Блок под капотом

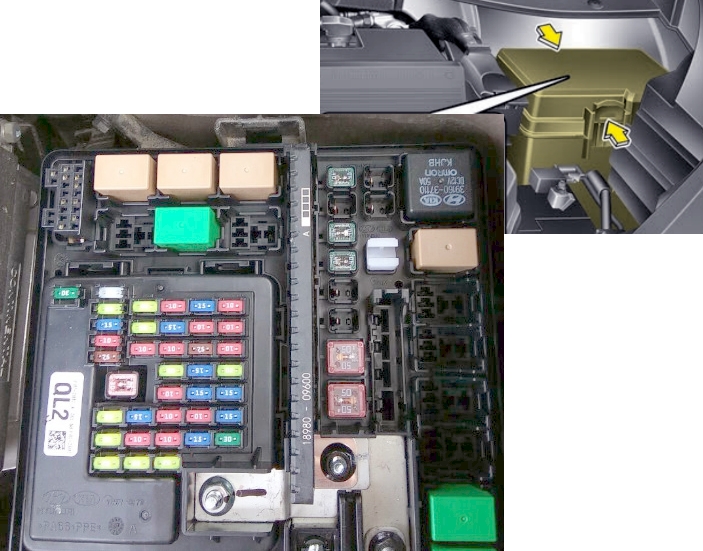

Расположен в левой части моторного отсека.

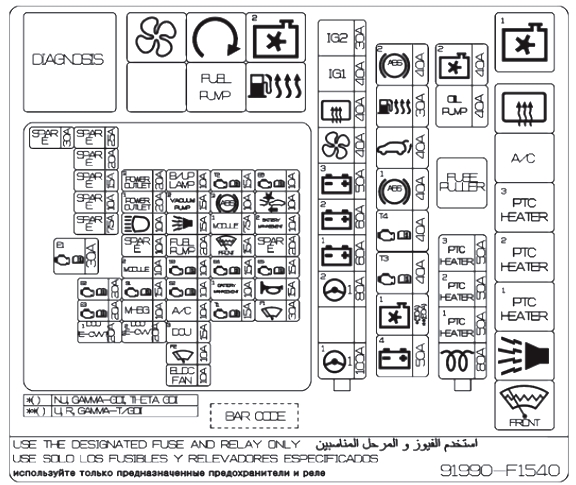

Схема
Обозначение предохранителей
| COOLING FAN 3 | 80А Мотор вентилятора охлаждения |
| MDPS | 80А Блок электро усилителя руля |
| BAT+1 | 60А Интеллектуальный соединительный блок (IPS 2 (5CH), IPS 3 (2CH), IPS 4 (2CH), IPS 5 (2CH), IPS 6 (1CH), предохранитель -AMP), модуль 10 |
| BAT+2 | 60А Интеллектуальный распределительный блок (IPS 1 (5-канальный), предохранитель — МОДУЛЬ 7, SMART KEY 2, SMART KET 3, STOP LAMP) |
| BAT+3 | 50А Интеллектуальный распределительный блок (предохранитель — SUNROOF 1, SUNROOF 2, S / HEATER DRV / PASS, S / HEATER REAR, БЕЗОПАСНОСТЬ P / WINDOW, Реле стекло подъемника) |
| BLOWER | 40А Реле вентилятора |
| REAR HEATED | 40А Реле 2 (реле обогревателя заднего стекла) |
| IG1 | 40А Ключ зажигания, С умным ключом: блок печатной платы (реле PDM (IG1) / PDM (ACC)) |
| IG2 | 30А Реле 11 (реле стартера), [Без электронных ключей] Замок зажигания, [С электронными ключами] Блок ПП (реле PDM (ЗАЖ2)) |
| BAT+4 | 50А Интеллектуальный распределительный блок (плавкий предохранитель — AWD, P / SEAT (DRV), P / SEAT (PASS), ОТКРЫТИЕ ЗАДНЕГО ВОРОТА, БЛОКИРОВКА ДВЕРИ, реле автоматического отключения устройства утечки тока), модуль 8 |
| COOLING FAN 1 | 50А Реле 1 охлаждающего вентилятора |
| ABS 1 | 40А Модуль управления ESC, многоцелевой контрольный разъем |
| POWER LIFTGATE | 40А Модуль крышки багажника с электроприводом |
| ABS 2 | 40А Модуль ESC |
| COOLING FAN 2 | 40А Реле 1 охлаждающего вентилятора |
| WIPER FRT 2 | 10А BCM |
| E-CVVT 2 | 20А PCM, контроллер модуля подачи |
| E-CVVT 1 | 20А PCM, контроллер модуля подачи |
| WIPER FRT 1 | 30А Без умного ключа: ключ зажигания, С интеллектуальным ключом: реле PDM (IG2) |
| TCU 1 | 15А PCM |
| A/C | 10А Реле блока регулирования подачи воздуха |
| ECU 3 | 20А PCM |
| HORN | 15А Реле сигнала |
| BATTERY MAN. | 10А Датчик батареи |
| SENSOR 2 | 10А Масляный регулирующий клапан, электромагнитный клапан управления продувкой, электромагнитный клапан с переменным расходом воздуха, электромагнитный клапан управления RCV |
| SENSOR 1 | 15А Датчик кислорода (вверх / вниз) |
| ECU 2 | 20А Катушка зажигания № 1 / № 2 / № 3 / № 4 |
| ECU 4 | 15А PCM |
| SENSOR 3 | 10А Соединительный блок E / R (реле охлаждающего вентилятора 1), Клапан закрытия канистры, Соединительный блок E / R (Блок управления воздухом) |
| MODULE 2 | 10А Соединительный блок E / R (реле топливного насоса) |
| VACUUM PUMP 1 | 20А Вакуумный насос |
| DEICER | 15А Соединительный блок E / R (реле анти обледенителя) |
| FUEL PUMP | 20А Реле топливного насоса |
| MODULE 1 | 7,5А Выключатель стоп-сигнала |
| B/ALARM HORN | 15А Распределительная коробка моторного отсека (реле 7 – реле сирены охранной сигнализации) |
| H/LAMP HI | 10А Реле фар «BI-Function» |
| FCA | 10А Передний датчик помощи при столкновении (FCA) |
| ABS 3 | 10А Модуль ESC |
| VACUUM PUMP 2 | 15А Вакуумный насос, вакуумный выключатель |
| POWER OUTLET 1 | 20А Передняя розетка №2 |
| ECU 6 | 10А PCM/ECM |
| TCU 2 | 15А [АКП] TCM, датчик положения селектора, [МКП] выключатель света заднего хода |
| B/UP LAMP | 10А Фонарь заднего бампера левый / правый, электро хромное зеркало |
| POWER OUTLET 2 | 20А Задняя розетка |
| ECU 1 | 30А Реле управления двигателем |

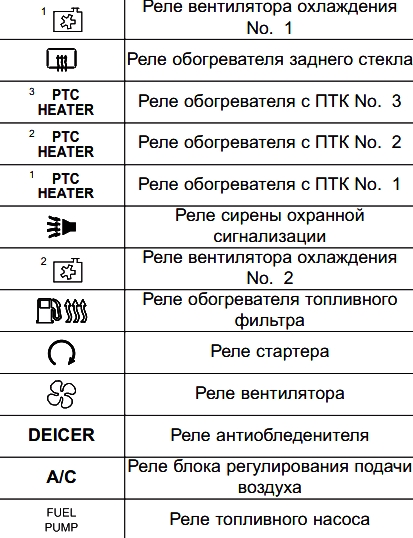

Назначение реле

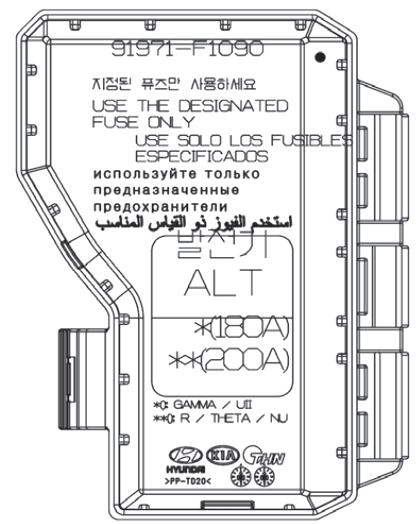

На плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель высокой мощности выполненный в виде плавкой вставки.
