Мазда 2 de предохранители и реле, схема, где находятся

Mazda 2 de (3 поколение) выпускалась в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 году. За это время модель пошла рестайлинг. В данной публикации мы покажем расположения всех электронных блоков управления, подробно остановимся на блоках с реле и предохранителями Мазда 2 de. Предоставим их схемы с расшифровкой элементов и фото примеры исполнения. Выделим предохранитель пркуривателя.

Количество элементов в блоках может отличатся и зависит от года выпуска, региона поставки и уровня оснащения. Сверяйте со своими схемами или иной технической документацией.

Расположение блоков

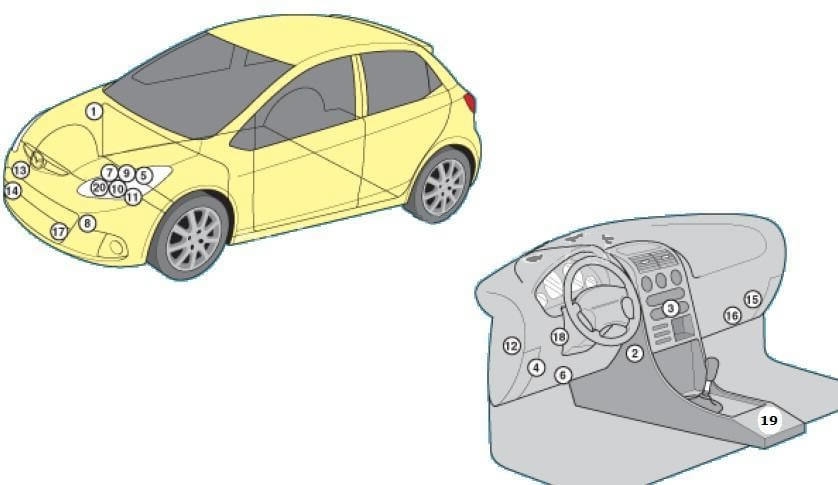

Общая схема расположения блоков

Назначение

1	Электронный блок управления ABS
2	Резистор электродвигателя вентилятора отопителя/ кондиционера — под приборной панелью
3	Электронный блок управления кондиционером
4	Блок управления противоугонной системой
5	Аккумуляторная батарея
6	Диагностический разъем (DLC)
7	Электронный блок управления двигателем
8	Резистор электродвигателя вентилятора системы охлаждения – около радиатора
9	Блок предохранителей /реле, моторный отсек 1
10	Блок предохранителей /реле, моторный отсек 2
11	Блок предохранителей /реле, моторный отсек 3-дизель
12	Блок предохранителей /реле, приборная панель
13	Звуковой сигнал 1
14	Звуковой сигнал 2
15	Блок управления системы keyless entry
16	Многофункциональный блоку правления — функции: Противотуманные фары, аварийная сигнализация, фары, указатели поворота, система контроля не пристегнутых ремней безопасности очистители лобового стекла
17	Датчик температуры окружающего воздуха-за передним бампером
18	Блок управления усилителем рулевого управления
19	Электронный блок управления SRS
20	Электронный блоку правления КПП – в блоке управления двигателем

Блок предохранителей в салоне

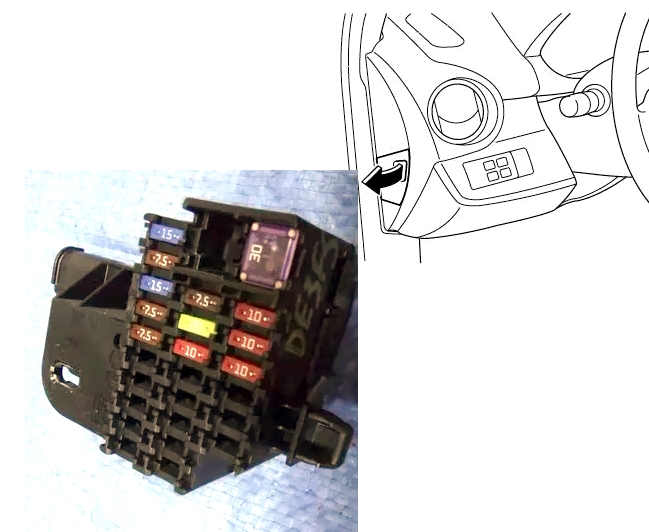

Он находится в торце приборной панели за защитной крышкой.

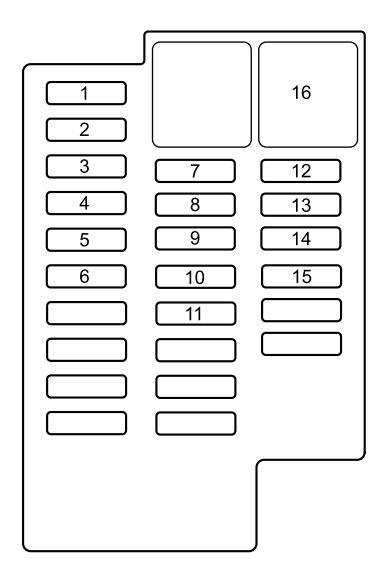

Схема

Описание

1	10А TCM — Электронный блок управления КПП
2	7,5А ILLUMI — Подсветка приборной панели
3	15А CIGAR — Прикуриватель, Разъем для аксессуаров
4	7,5А MIRROR — Электропривод зеркал
5	7,5А M.DEF — Обогрев зеркал
6	S.WARM — Подогрев сидений
7	7,5А A/C — Кондиционер
8	20А F.WIP — Стеклоочиститель и омыватель переднего стекла
9	R.WIP — Стеклоочиститель и омыватель заднего стекла
10	STARTER — Стартер
11	METER 2 — Приборная панель
12	10А ENG — Система управления двигателем
13	10А METER — Приборный щиток
14	10А SAS — Подушка безопасности, DSC
15	AUDIO 3 — Аудио
16	30А P/W — Электрические стеклоподъемники

Предохранитель прикуривателя обозначен под номер 3 на 15А.

Блок под капотом

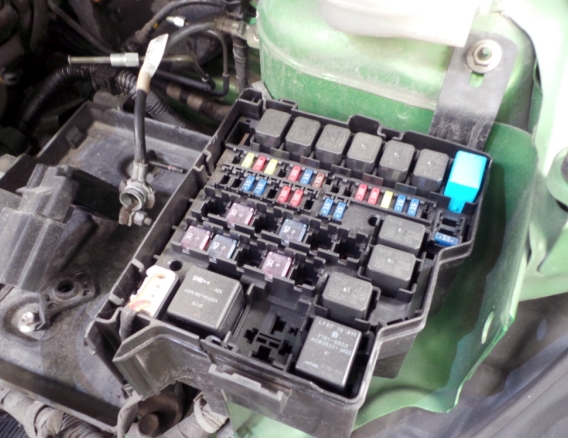

Расположен в левой части моторного отсека, рядом с аккумулятором.

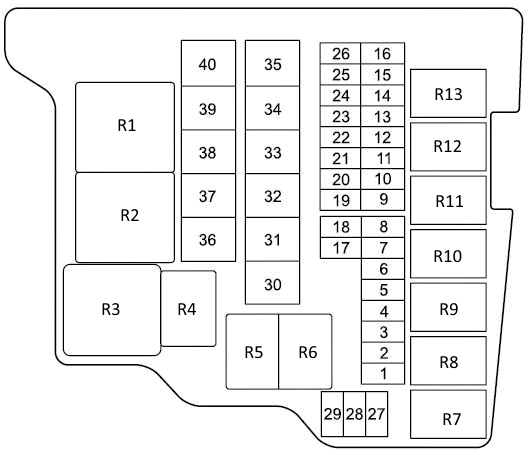

Схема

Обозначение предохранителей

1	FUEL HEAT — Подогрев топлива
2	15А FUEL PUMP — Топливный насос
3	15А F.FOG — Противотуманные фары
4	20А P/W — Электрические стеклоподъемники
5	10А HORN — Сигнал
6	10А EG1 — Система управления двигателем
7	30А DSC-P — DSC
8	20АDSC-V — DSC
9	7,5A MAG Кондиционер
10	15A TAIL — Задние фонари, Габаритные огни, Подсветка номерного знака
11	10А STOP — Стоп -сигналы
12	7,5A SWS — Воздушная подушка
13	20A R.DEF — Обогрев заднего стекла
14	10А HAZARD — Сигнальные лампы аварийной сигнализации, указатели поворота
15	20А D/L — Дверные замки с электроприводом
16	EOP
17	15А ENG BAR — Система управления двигателем
18	15А ENGINJ — Система управления двигателем
19	ENGINJ2 — Система управления двигателем
20	H/LHI RH — Галогенные лапмы
21	H/LHI LH — Галогенные лапмы
22	DCDC3 — Дополнительное оборудование
23	15A H/L LO RH — Фара (правая)
24	15А H/L LO LH — Фара (левая)
25	AUDIO2 — Аудио
26	DSC-V2
27	HORN2 — Сигнал 2
28	METER — Приборы
29	15А ROOM — Свет салона
30	GLOW — Свечи
31	EWT
32	40А IG KEY 1 — Для защиты различных цепей
33	FAN 3 — Вентилятор
34	30А FAN 2 — Охлаждающий вентилятор
35	FAN 1 — Вентилятор
36	INJ — Управление двигателем
37	30А IG KEY 2 — Для защиты различных цепей
38	4WD
39	ABS DSC-P2 — АБС
40	30А BLOWER — Вентилятор кондиционера
