Мазда 6 gg (Атенза) — предохранители и реле
Mazda 6 gg (1 поколение) выпускалась в 2002, 2003, 2004, 2005, 2006, 2007 и 2008. За это время модель прошла рестайлинг. Поставлялась по всему миру. В Китае и Японии известна под названием Mazda Atenza. В данной публикации Вы найдёте описание предохранителей и реле Мазда 6 gg со схемами блоков и фото — примерами исполнения. Выделим предохранитель прикуривателя.
Исполнение блоков и назначение элементов них может отличаться и зависит от года выпуска, региона поставки (США, Европа и т.д.) и уровня оснащения.
Блок в салоне

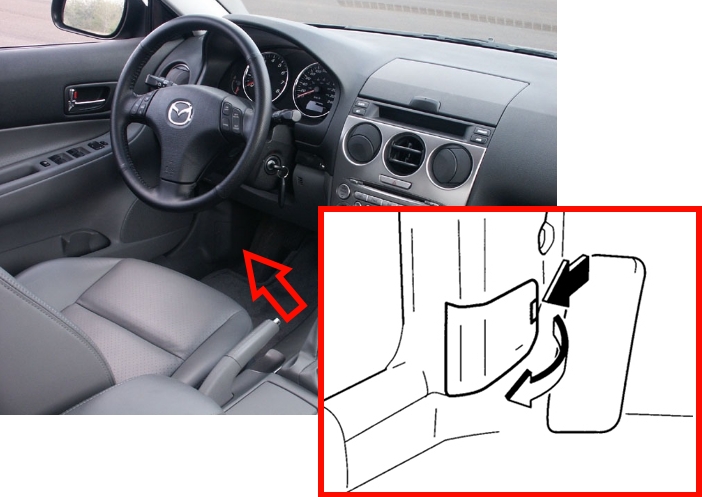

Расположен в нижней части стойки, под панелью, около левой ноги водителя.
Вариант 1

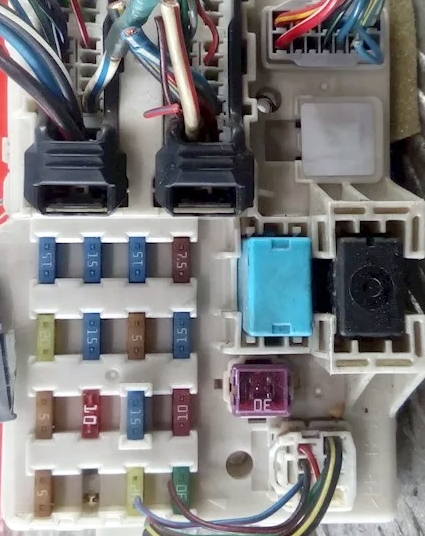

Фото — пример

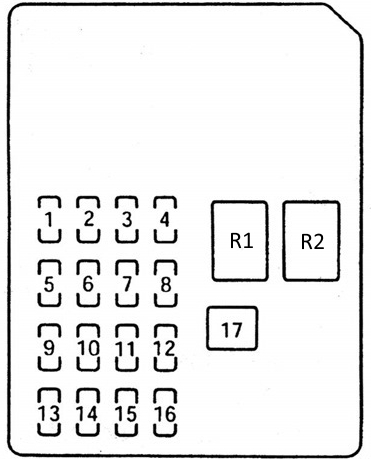

Схема
Описание
| 1 | 15А ENGINE IG — Система управления двигателем |
| 2 | 15А METERIG — Комбинация приборов |
| 3 | 15А SEAT — Обогреватель сидений, обогреватель заднего стекла |
| 4 | 7,5А M.DEF — Подогрев зеркал, предохранитель для различных цепей |
| 5 | 20А WIPER — Стеклоочистители и омыватели |
| 6 | 15А SAS — Анти блокировочная система тормозов, система активной безопасности (подушки безопасности) |
| 7 | 5А BACK — Фонарь заднего хода |
| 8 | 15А A/C — Кондиционер |
| 9 | 5А METER ACC — Комбинация приборов |
| 10 | 15А CIGAR — Прикуриватель |
| 11 | 15А ROOM — Освещение салона, подсветка багажника / багажного отделения |
| 12 | 10А R.WIPER — Стеклоочиститель заднего стекла / стекла задней двери |
| 13 | 5А MIRROR — Управление зеркалами |
| 14 | 15А R.CIGAR — Задний прикуриватель |
| 15 | 20А P/WIND — Электропривод стеклоподъемников |
| 16 | 30А DOOR LOCK — Центральный замок |
| 17 | 30А — Электропривод стеклоподъемников |
За передний прикуриватель отвечает предохранитель номер 10 на 15А, за задний — 14.
Вариант 2

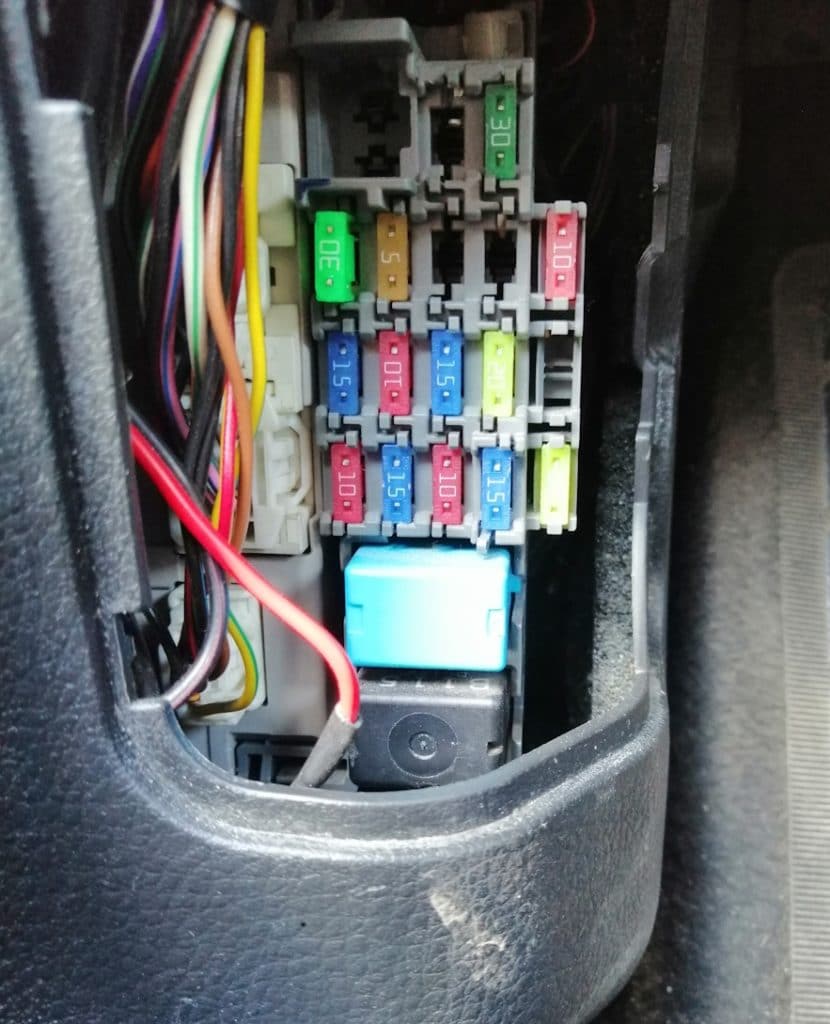

Фотография

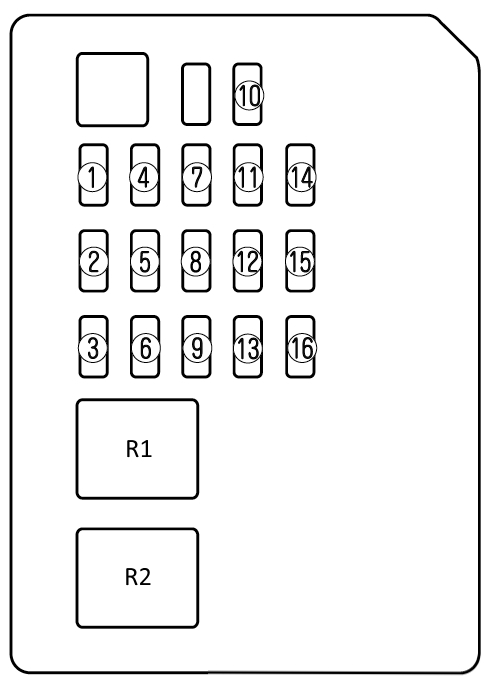

Схема
Обозначение
| 1 | 15А CIGAR — Прикуриватель |
| 2 | 15А ENGINE IG — Система управления двигателем |
| 3 | 10А A/C — Кондиционер |
| 4 | 5А MIRROR — Зеркала |
| 5 | 10А SAS — Анти блокировочная система тормозов ABS, система активной безопасности (подушки) |
| 6 | 15A SEAT — Подогрев сиденья |
| 7 | 5A METER ACC — Подсветка аудиосистемы |
| 8 | 15А METER IG — Приборный щиток (Комбинация приборов) |
| 9 | 10А R.WIP — Задний стеклоочиститель |
| 10 | 30А D.LOCK — Дверные замки с электроприводом |
| 11 | 15А R.CIGAR — Задний разъем для аксессуаров |
| 12 | 20А WIPER — Стеклоочиститель и омыватель лобового стекла |
| 13 | 15А ROOM — Внутренне освещение |
| 14 | SPARE — Резерв |
| 15 | SPARE — Резерв |
| 16 | SPARE — Резерв |
В данном исполнении за передний прикуриватель отвечает предохранитель номер 1 на 15А, за задний — 11.
Назначение реле
- R1 — Реле топливного насоса
- R2 — Реле вентилятора отопителя

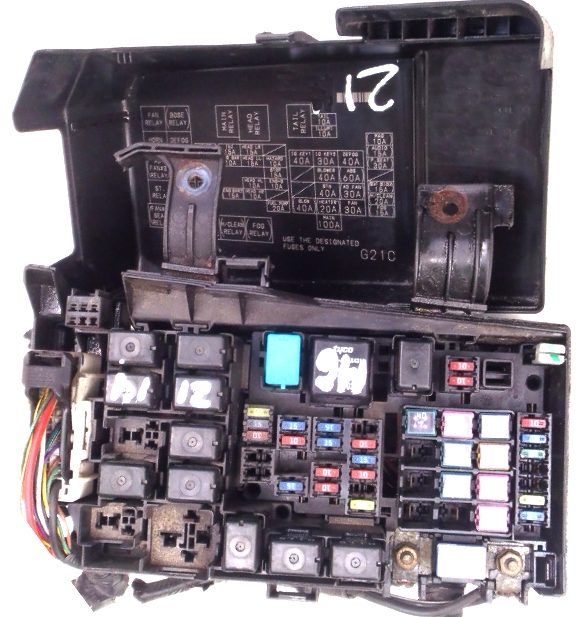

Блок под капотом
Он находится в левой части моторного отсека, под защитной крышкой.

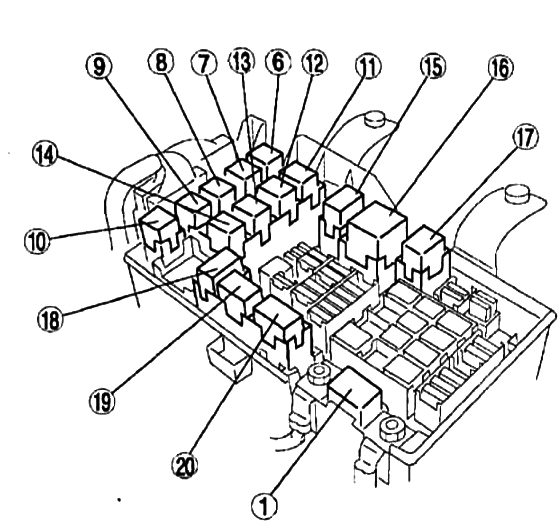

Схема реле
Расшифровка
- 1 — главный предохранитель
- 6 — реле вентилятора системы охлаждения №2
- 7 — реле звукового сигнала
- 8 — реле вентилятора системы охлаждения №3
- 9 — реле стартера
- 10 — реле вентилятора системы охлаждения №4
- 11 — реле динамика низких частот
- 12 — реле обогревателя заднего стекла
- 13 — реле противотуманных фонарей
- 14 — реле кондиционера
- 15 — главное реле
- 16 — реле фар
- 17 — реле габаритов
- 18 — реле вентилятора системы охлаждения №1
- 19 — реле омывателя фар
- 20 — реле противотуманных фар

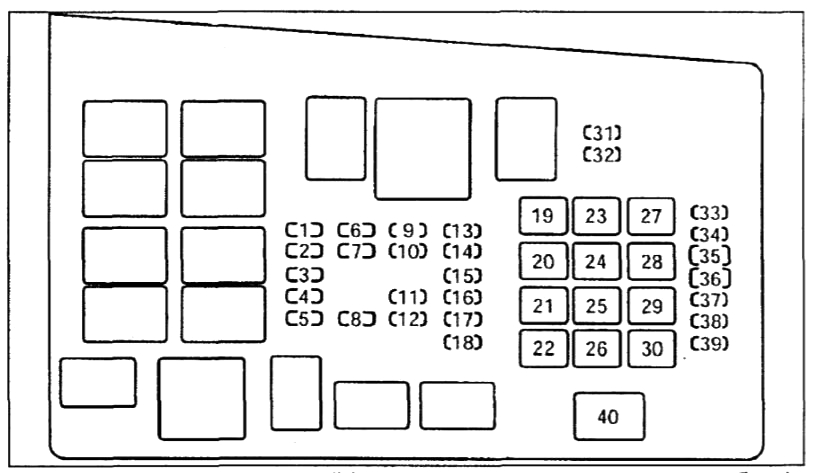

Схема предохранителей
Описание
| 1 | 20А SPARE — Резерв |
| 2 | 15А SPARE — Резерв |
| 3 | 10А SPARE — Резерв |
| 4 | SPARE — Резерв |
| 5 | 5А GLOW SIG — Свечи |
| 6 | 15А INJ — Система управления двигателем |
| 7 | 10А ENG BAR — Датчик расхода воздуха, система управления двигателем |
| 8 | 15А ENG BAR2 — Кислородный датчик |
| 9 | 15А HEAD LR — Ближний свет (правая фара) |
| 10 | 15А HEAD LL — Ближний свет (левая фара) |
| 11 | 10А HEAD HL — Дальний свет (левая фара) |
| 12 | 10А HEAD HR — Дальний свет (правая фара) |
| 13 | SPARE — Резерв |
| 14 | 10А HAZARD — Аварийная сигнализация |
| 15 | 15А STOP — Стоп-сигналы |
| 16 | 10А ENG+B — Электронный блок управления двигателем и АКПП |
| 17 | SPARE — Резерв |
| 18 | 20А FUEL PUMP — Топливный насос |
| 19 | 40А IG KEY 1 — Предохранитель для различных цепей |
| 20 | SPARE — Резерв |
| 21 | SPARE — Резерв |
| 22 | 40А GLOW — Зажигание |
| 23 | 30А IG KEY 2 — Предохранитель для различных цепей |
| 24 | 40А BLOWER — Электродвигатель вентилятора отопителя |
| 25 | 40А BTN — Освещение салона, центральный замок |
| 26 | 20А HEATER — Отопитель |
| 27 | 40А DEFOG — Обогреватель заднего стекла / стекла задней двери |
| 28 | 60А ABS — Анти блокировочная система тормозов, предохранитель для различных цепей |
| 29 | 30А AD FAN — Электродвигатель вентилятора конденсатора, предохранитель для различных цепей |
| 30 | 30А FAN — Электродвигатель вентилятора конденсатора, предохранитель для различных цепей |
| 31 | 10А TAIL — Габаритные огни, подсветка комбинации приборов |
| 32 | 10А ILLUMI — Освещение салона |
| 33 | 10А MAG — Электромагнитная муфта |
| 34 | Магнитола |
| 35 | 30А P.SEAT — Сидения |
| 36 | Резерв |
| 37 | 15А SEAT DEICER — Предохранитель для различных цепей |
| 38 | 20А H/CLEAN — Очиститель фар |
| 39 | 15А FOG — Противотуманные фары |
| 40 | 100А MAIN — Главный предохранитель |
