Мазда 6 gj предохранители и реле
Mazda 6 gj (3 поколение) выпускалась в 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 году. За это время модель прошла рестайлинг и обновление. Продаётся как с бензиновыми так и дизельными двигателями. В данной статье мы подробно рассмотрим описание предохранителей и реле Мазда 6 gj со схемами блоков и фото — примерами их исполнения. Покажем места расположения этих блоков. Отдельно выделим предохранитель отвечающий за прикуриватель.
Возможно различное исполнение блоков, поэтому сверяйте описание со своими схемами на обратной стороне защитной крышки.
Блок в салоне

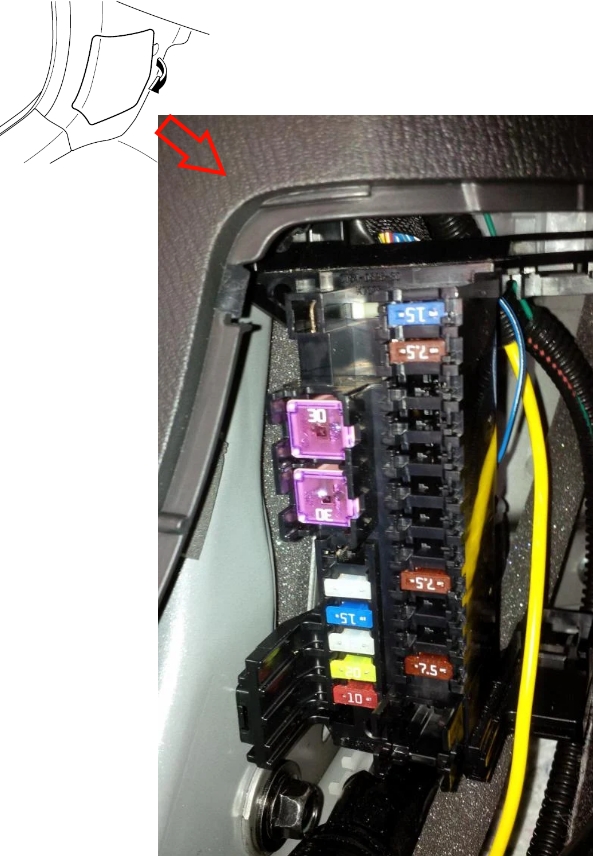

Он находится на стойке около левой ноги водителя, за защитной крышкой.

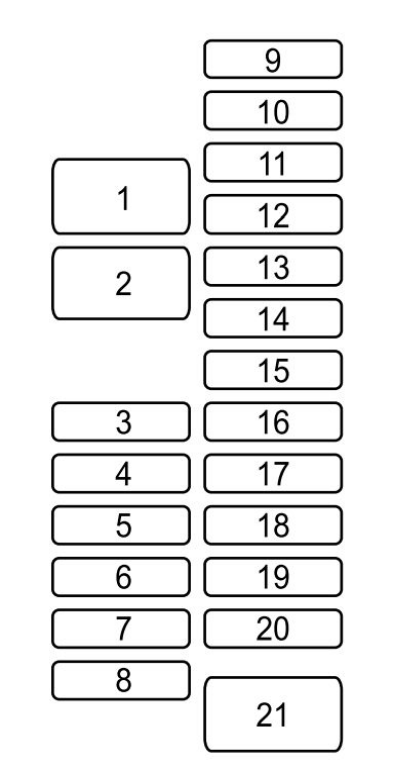

Схема
Описание
| 1 | 30А P.SEAT D — Электропривод регулировки сиденья (для некоторых вариантов исполнения) |
| 2 | 30А P.WINDOW 3 — Электрические стеклоподъемники |
| 3 | 15А R.OUTLET3 — Дополнительные электрические розетки |
| 4 | 25А P.WINDOW 2 — Электрические стеклоподъемники |
| 5 | 15А SRS2/ESCL — Замок рулевого вала |
| 6 | 25А D.LOCK — Центральный электрический замок |
| 7 | 20А SEAT WARM — Электро подогрев сидений (для некоторых вариантов исполнения) |
| 8 | 10А SUNROOF — Вентиляционный люк в крыше (для некоторых вариантов исполнения) |
| 9 | 15А F.OUTLET — Передние электрические розетки (прикуриватель) |
| 10 | 7,5А MIRROR — Электрический привод регулировки зеркал заднего вида |
| 11 | 15А R.OUTLET1 — Задние электрические розетки (для некоторых вариантов исполнения) |
| 12 | Резерв |
| 13 | Резерв |
| 14 | Резерв |
| 15 | Резерв |
| 16 | Резерв |
| 17 | 7,5А M.DEF — Электрический подогрев наружных зеркал |
| 18 | 20А R.SEAT W — Подогрев сидений |
| 19 | Резерв |
| 20 | 7,5А AT IND — Индикатор трансмиссии |
| 21 | 30А P.SEAT Р — Электрический привод регулировки сиденья |
Предохранители прикуривателя обозначены как OUTLET на 15А и расположены под номерами 3, 9 и 11. Так же в блоке под капотом может крепится ещё одни предохранитель и одно реле отвечающие за работу розеток питания.
Блок под капотом

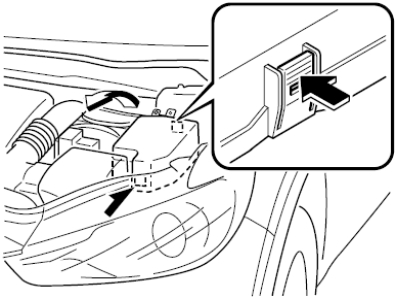

Устанавливается в левой части моторного отсека, рядом с аккумулятором.

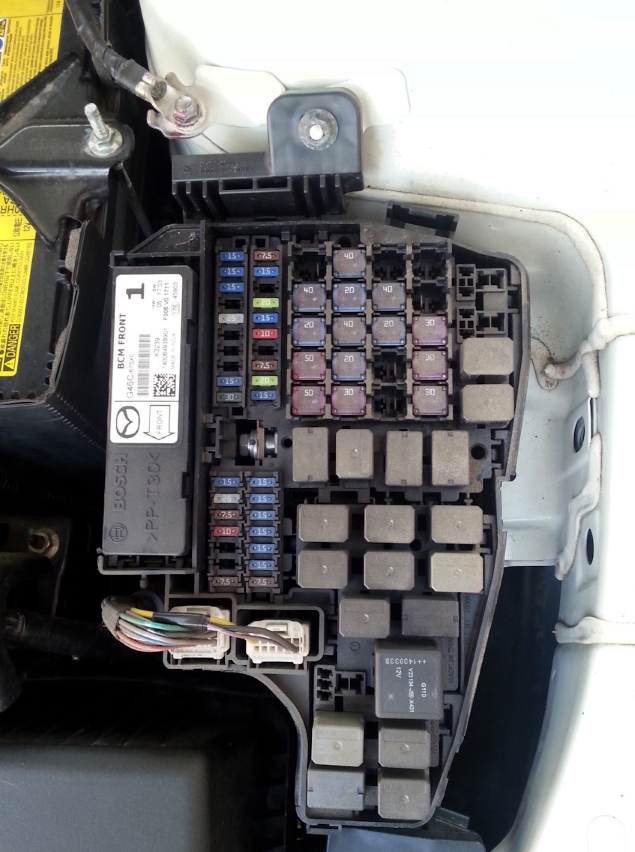

Фото — пример исполнения

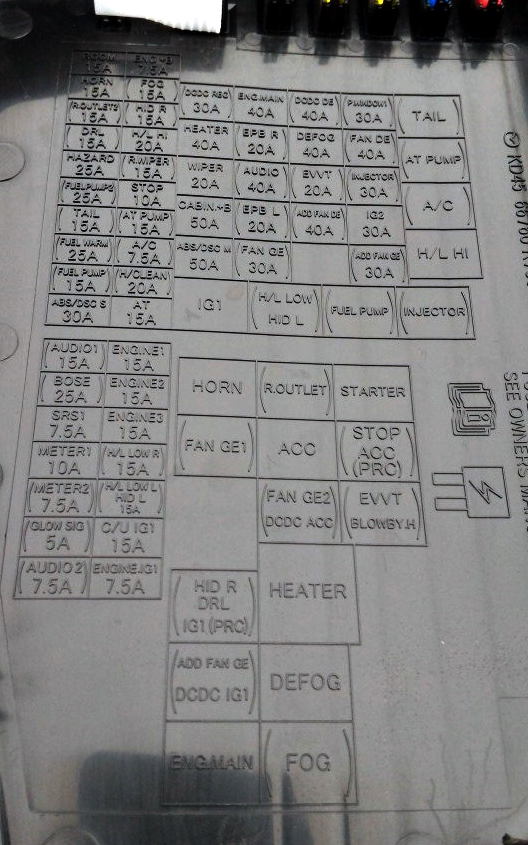

Пример схемы с крышки блока

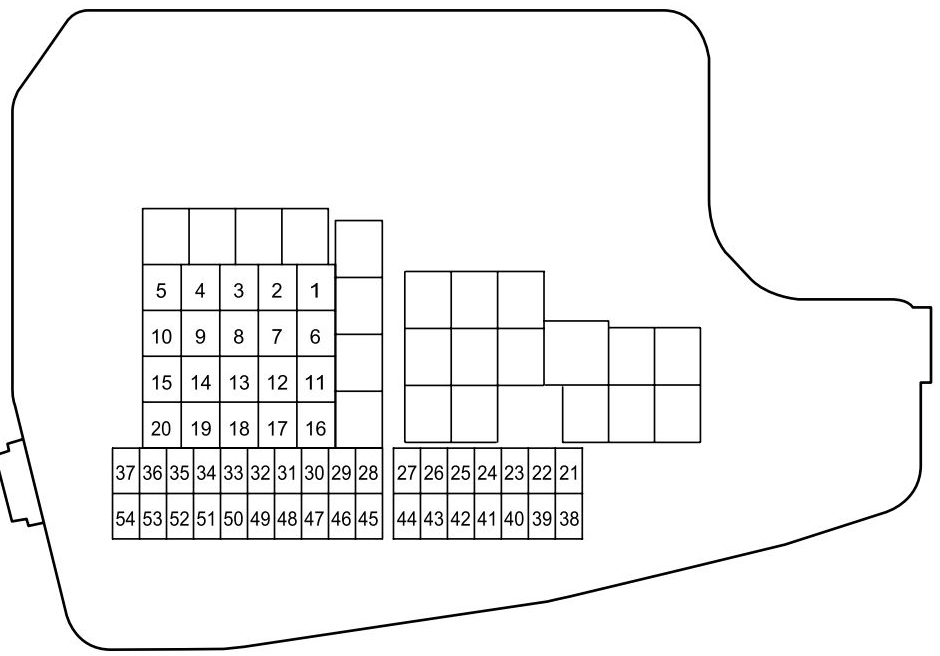

Схема предохранителей
Назначение предохранителей
| 1 | 30А ADD FAN GE — Вентилятор охлаждения двигателя |
| 2 | 30А IG2 — Защита различных электрических цепей |
| 3 | 30А INJECTOR — Система управления двигателем |
| 4 | 40А FAN DE — Вентилятор охлаждения двигателя |
| 5 | 30А P.WINDOW1 — Электрические стеклоподъемники |
| 6 | Резерв |
| 7 | 40А ADD FAN DE — Вентилятор охлаждения двигателя |
| 8 | 20А EVVT — Система управления двигателем |
| 9 | 40А DEFOG — Электрический подогрев заднего стекла |
| 10 | 40А DCDC DE — Защита различных электрических целей |
| 11 | 30А FAN GE — Вентилятор охлаждения двигателя |
| 12 | Резерв |
| 13 | Резерв |
| 14 | Резерв |
| 15 | 40А ENG.MAIN — Система управления двигателем |
| 16 | 50А ABS/DSC M — Анти блокировочная тормозная система (ABS), противо заносная система (DSC) |
| 17 | 50А CABIN +B — Защита различных электрических цепей |
| 18 | 20А WIPER — Очиститель и омыватель ветрового стекла |
| 19 | 40А HEATER — Отопитель / Кондиционер |
| 20 | 30А DCDC REG — Защита различных электрических цепей |
| 21 | 7,5А ENGINE IG1 — Система управления двигателем |
| 22 | 15А C/U IG1 — Защита различных электрических цепей |
| 23 | H/L LOW L HID L — Фара (левая), фара ближнего света (левая) |
| 24 | 15А H/L LOW R — Фара ближнего света (правая) |
| 25 | 15А ENGINE 3 — Система управления двигателем |
| 26 | 15А ENGINE 2 — Система управления двигателем |
| 27 | 15А ENGINE 1 — Система управления двигателем |
| 28 | 15А AT — Система управления коробкой передач, замок зажигания |
| 29 | 20А H/CLEAN — Омыватель фар |
| 30 | 7,5А А/С — Кондиционер |
| 31 | 15А — AT PUMPСистема управления коробкой передач |
| 32 | 10А STOP — Стоп-сигналы, задний противотуманный фонарь |
| 33 | 15А R.WIPER — Очиститель заднего стекла |
| 34 | 20А H/L HI — Фары дальнего света |
| 35 | 15А HID R — Фара (правая) |
| 36 | 15А FOG — Передние противотуманные фары |
| 37 | 7,5А ENG.+B — Система управления двигателем |
| 38 | 7,5А AUDIO2 — Аудиосистема |
| 39 | 5А GLOW SIG — Система управления двигателем |
| 40 | 7,5А METER2 — Комбинация приборов |
| 41 | 10А METER1 — Комбинация приборов |
| 42 | 7,5А SRS1 — Подушки безопасности |
| 43 | 25А BOSE — Автомобили,оборудованные аудиосистемой Bose |
| 44 | 15А AUDIO 1 — Аудиосистема |
| 45 | 30А ABS/DSC S — Анти блокировочная тормозная система (ABS), противо заносная система (DSC) |
| 46 | 15А FUEL PUMP — Топливная система |
| 47 | 25А FUEL WARM — Подогрев топлива |
| 48 | TAIL — Габариты |
| 49 | Резерв |
| 50 | 50А HAZARD — Фонари аварийной сигнализации, указатели поворота, передние и задние габаритные фонари, фонари освещения номерного знака |
| 51 | Резерв |
| 52 | 15А R.OUTLET2 — Электрические розетки |
| 53 | 15А HORN — Звуковой сигнал |
| 54 | 15А ROOM — Плафон освещения салона |
Что бы отключить работу омывателя фар, надо достать предохранитель под номером 29 на 20А обозначенный как H/CLEAN.

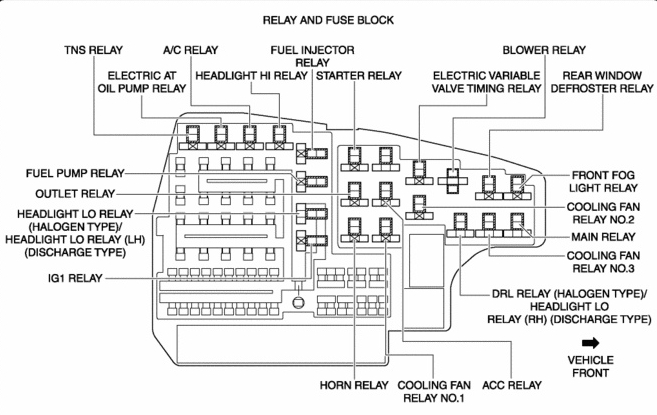

Схема реле
Обозначение реле
| TNS RELAY (TAIL) | РЕЛЕ TNS (ГАБАРИТОВ) |
| A/C RELAY | РЕЛЕ КОНДИЦИОНЕРА |
| FUELINJECTOR RELAY | РЕЛЕ ТОПЛИВНОГО ИНЖЕКТОРА |
| ELECTRIC AT OR OIL PUMP RELAY | РЕЛЕ ЭЛЕКТРИЧЕСКОЙ ТРАНСМИССИИ ИЛИ РЕЛЕ МАСЛЯНОГО НАСОСА ТРАНСМИССИИ |
| HEADLIGHT HI RELAY | РЕЛЕ ПЕРЕДНИХ ФАР |
| STARTER RELAY | РЕЛЕ СТАРТЕРА |
| BLOWER RELAY | РЕЛЕ ВЕНТИЛЯТОРА |
| ELECTRIC VARIABLE VALVE TIMING RELAY | РЕЛЕ ЗАРЯДКИ ЭЛЕКТРИЧЕСКОГО КЛАПАНА |
| REAR WINDOW DEFROSTER RELAY | РЕЛЕ РАЗМОРАЖИВАНИЯ ЗАДНИХ ОКОН |
| FUEL PUMP RELAY | РЕЛЕ ТОПЛИВНОГО НАСОСА |
| OUTLET RELAY | РЕЛЕ ЭЛЕКТРИЧЕСКИХ РОЗЕТОК |
| HEADLIGHT LO RELAY | РЕЛЕ ФАРЫ (БЛИЖНИЙ) |
| IG1 RELAY | РЕЛЕ ЗАЖИГАНИЯ |
| FRONT FOG LIGHT RELAY | РЕЛЕ ПЕРЕДНИХ ПРОТИВО ТУМАННЫХ ФАР |
| COOLING FAN RELAY NO.2 | РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 2 |
| MAIN RELAY | ГЛАВНОЕ РЕЛЕ |
| COOLING FAN RELAY NO. 3 | РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 3 |
| DRL RELAY | РЕЛЕ ДХО |
| HORN RELAY | РЕЛЕ СИГНАЛА |
| COOLING FAN ACC RELAY | РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ |
