Мазда 626 ge — предохранители и реле
Mazda 626 ge, 4 поколение модели мазда 626, выпускалась в 1991, 1992, 1993, 1994, 1995, 1996 годах. И поставлялась по всему миру. Так же известна под названием Mazda Cronos. В данной статье вы найдёте описание предохранителей и реле Мазда 626 ge со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель прикуривателя.
Места расположения блоков и отдельных элементов может отличатся от представленного и зависит от региона поставки (Америка, Европа, Азия, Япония (Мазда Кронос) ), года выпуска и уровня оснащения.

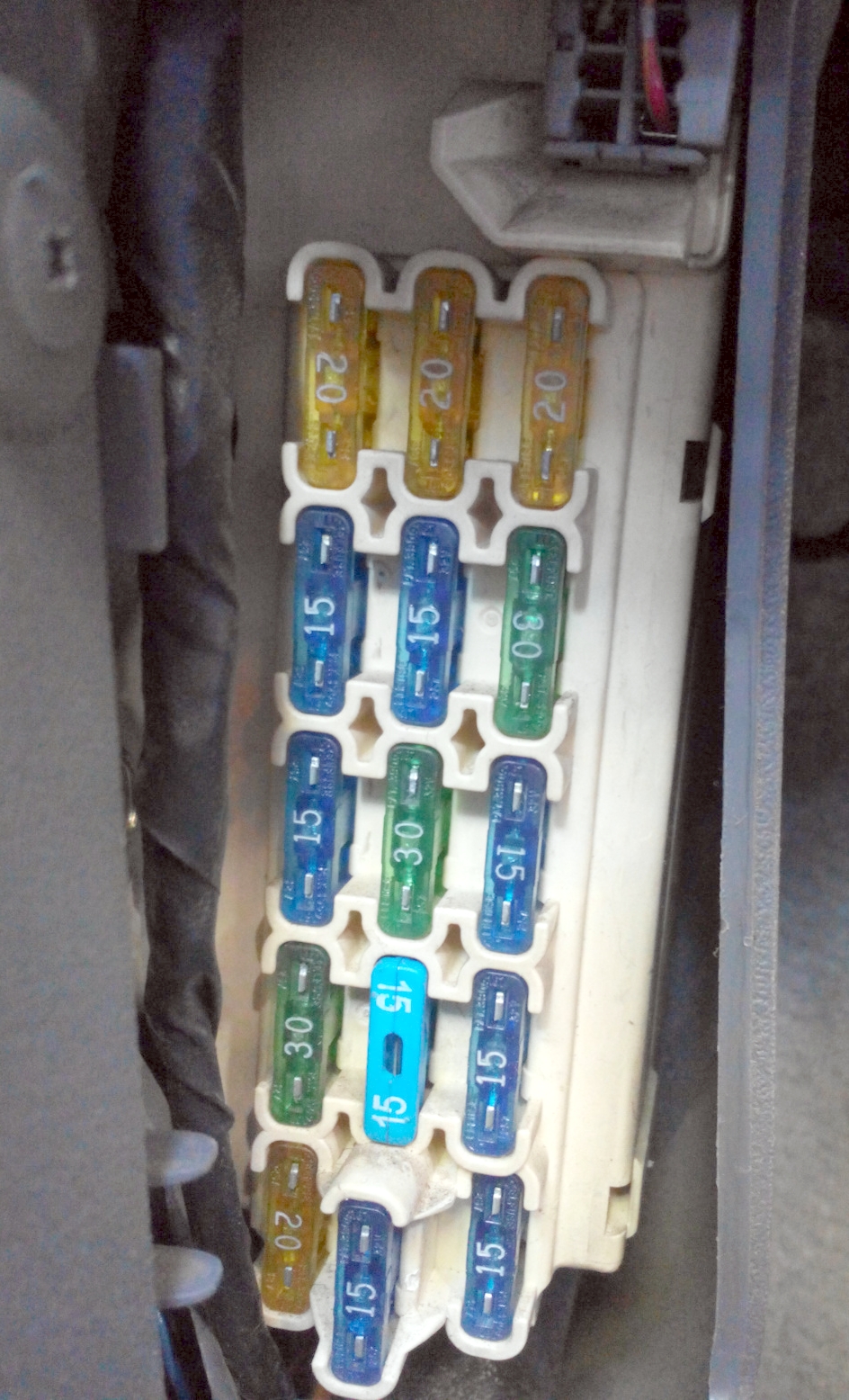

Блок в салоне
Находится под панелью приборов, на стойке за защитной крышкой, около ногиводителя.

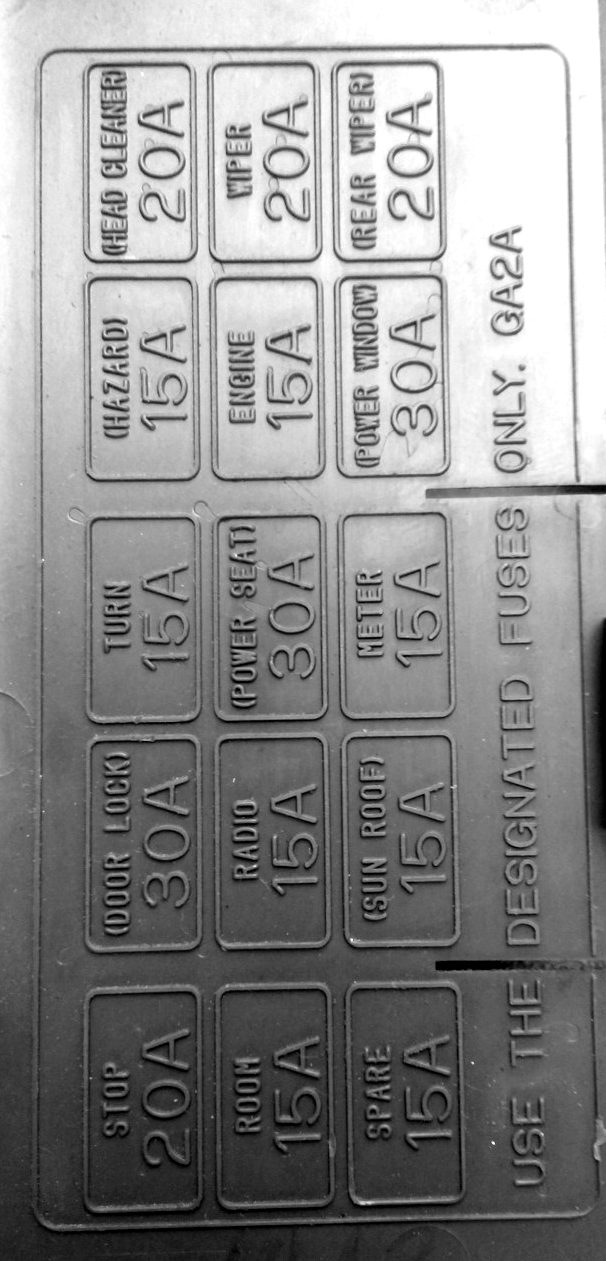

Пример назначений с крышки блока

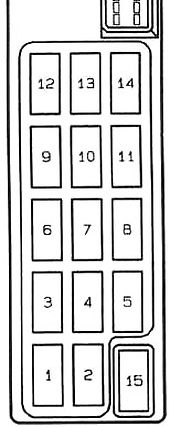

Схема
Описание
- STOP — 20A стоп сигналы, звуковой сигнал, круиз контроль
- ROOM-15A салонное освещение, освещение в багажнике, система предупреждающих сигналов
- DOOR LOCK — 30A система привода дверных замков (центральный замок)
- RADIO — 15A аудиосистема, прикуриватель, наружные зеркала
- SUN ROOF — 15A люк
- TURN — 15A указатели поворотов
- POWER SEAT — 30A электропривод сидений
- METER — 15A комбинация приборов, задний ход
- HAZARD — 15A аварийная сигнализация
- ENGINE — 15A система управления двигателем
- POWER WINDOW — 30A стеклоподъемники
- HEAD CLEANER — 20A очиститель фар
- WIPER — 20A стеклоочистители и омыватели
- REAR WIPER — 20A очиститель заднего стекла
- SPARE — 15A резерв, запасной предохранитель
За прикуриватель отвечает предохранитель номер 4 на 15А.
Блоки под капотом

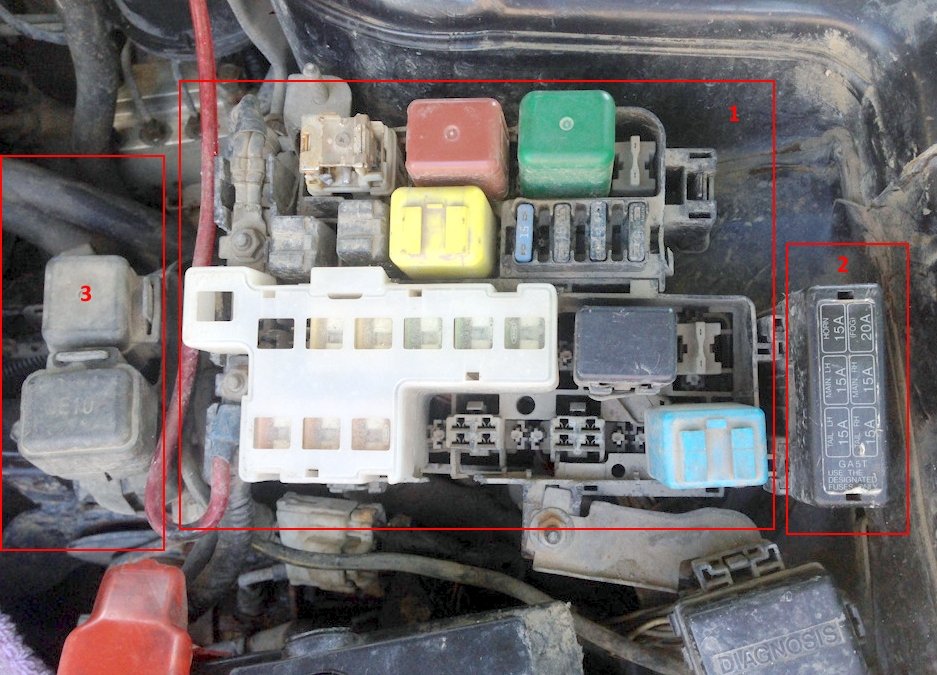

В моторной отсеке могут устанавливаться несколько блоков с предохранителями и реле:
- Основной блок
- Дополнительный
- Реле
Основной блок
Расположен в левой части подкапотного пространства, рядом с аккумулятором. Актуальное назначение будет на Вашей защитной крышке.

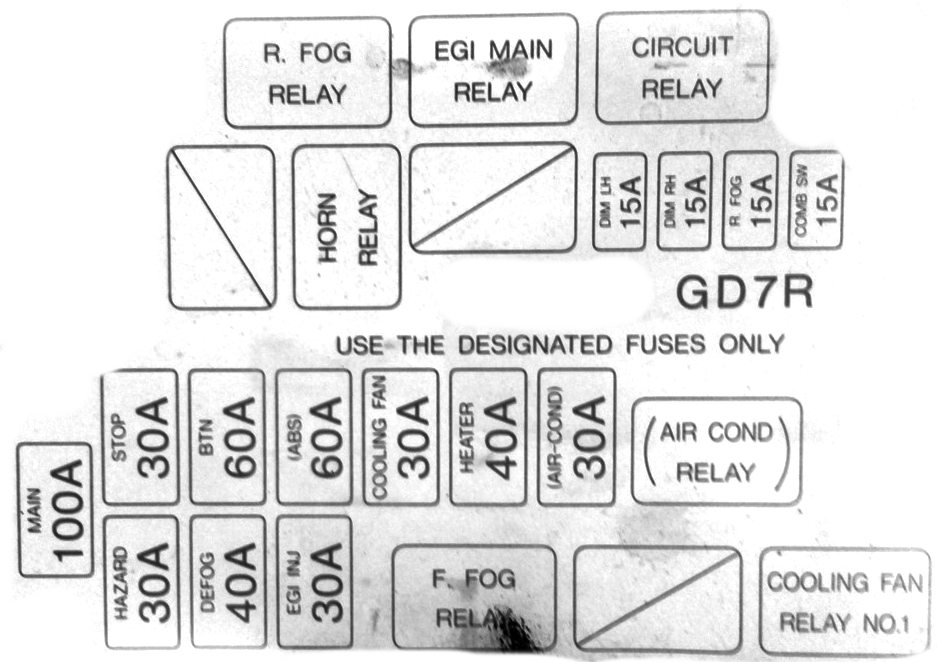

Схема
Назначение
- MAIN — 100A главный предохранитель
- HAZARD — 30A аварийная сигнализация
- DEFOG — 40A обогрев заднего стекла
- EJI INJ — 30A система впрыска топлива
- F.FOG RELAY — реле передних противотуманных фар
- COLING FAG RELAY NO1 — реле вентилятора охлаждения
- STOP — 30A лампы стоп-сигналов
- BTN — 60A дверные замки, электропривод сидений
- ABS — 60A анти блокировочная система тормозов (АБС)
- COLING FAG — 30A вентилятор охлаждения
- HEATER — 40A отопитель, кондиционер
- AIR COND — 30A кондиционер
- AIR COND RELAY — реле кондиционера
- HORN RELAY — реле звукового сигнала
- DIM LH — 15A ближний свет левой фары
- DIM RH — 15A ближний свет правой фары
- R.FOG — 15A задние противотуманные фары
- COMB SW — 15A под рулевые переключатели поворотов и дворников
- R.FOG RELAY — реле задних противотуманных фар
- EGI MAIN RELAY — реле управления двигателя
- CIRCUIT RELAY — реле бензонасоса
Дополнительный блок

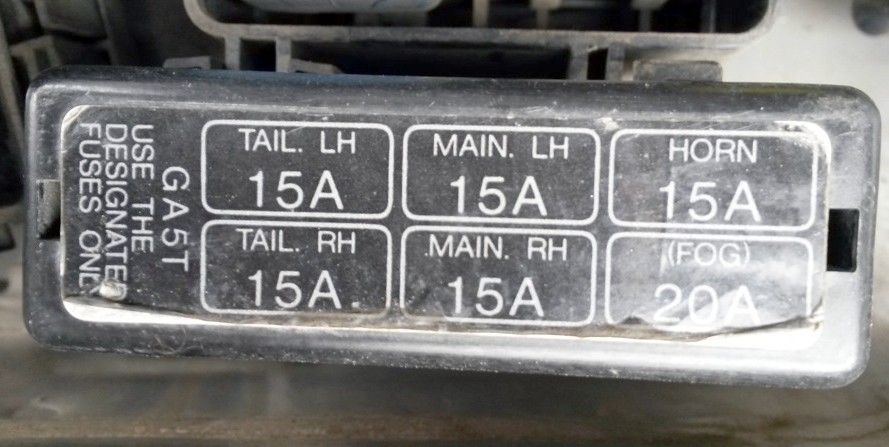

Схема
Обозначение
- TAIL LH — 15A Габариты левые
- TAIL RH — 15A Габариты правые
- MAIN LH — 15A Фара левая
- MAIN RH — 15A Фара правая
- HORN — 15A Сигнал
- FOG — 20A Противотуманные фары
Реле

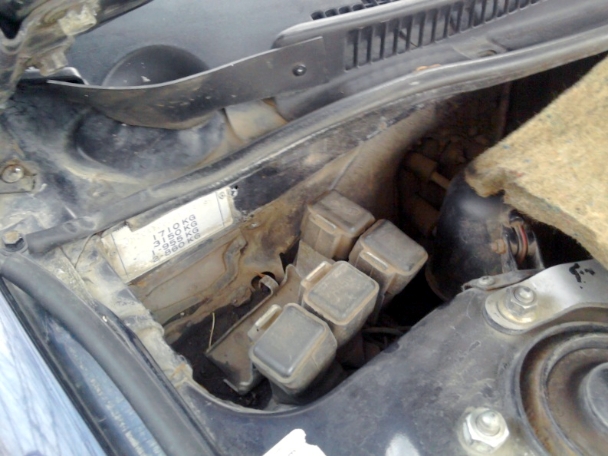

В зависимости от региона поставки отдельные реле находятся как около основного блока так и с правой стороны моторного отсека.
Тут могут устанавливаться реле вентиляторов системы охлаждения, реле обогрева, реле противотуманных фар и т.д.
На этом мы заканчиваем статью. А если Вам есть чем её дополнить, то мы будем рады Ваши комментария.
