Мазда 626 gf (Капелла) — предохранители и реле
Mazda 626 gf — 5 поколение модельного ряда мазда 626. Выпускалась в 1997, 1998, 1999, 2000, 2001 и 2002 году с кузовами седан, универсал и хэтчбек. Поставлялась по всему миру. Обращаем внимание, что для разных регионов — производились разные версии. Так, для Америки Мазда 626 была более «объёмной» и мощной. А для Европы модель делали меньше, компактнее, экономичнее и с более современным дизайном. В некоторых странах известна под название Мазда Капелла. В данном материале вы найдёте описание предохранителей и реле Мазда 626 gf со схемами и их расшифровкой. Отметим предохранитель прикуривателя.
Исполнение блоков и назначение элементов в них может отличатся от представленного. Сверяйте назначение со своими схемами или иной технической документацией.
Блок в салоне

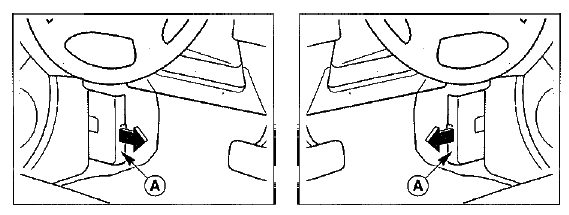

Он находится на стойке, около ноги водителя, за защитной крышкой.
Левый руль Правый руль
Вариант 1

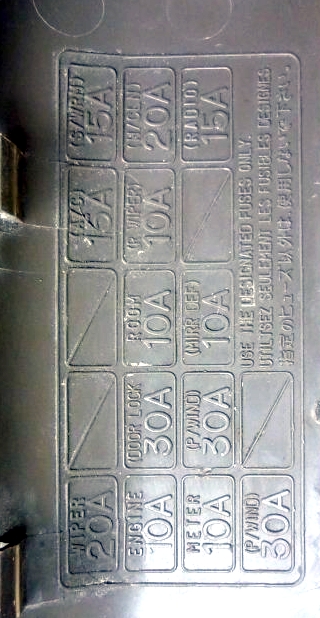

Пример схемы с крышки блока

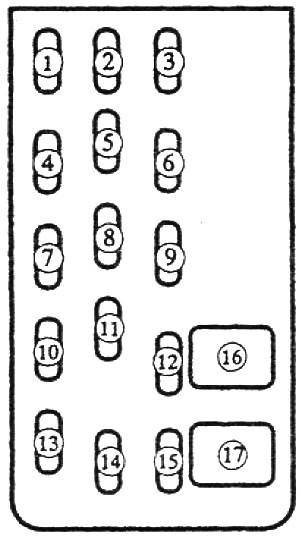

Схема
Описание 1
| 1 | 15A S/WRM — Подогрев сидений |
| 2 | 20А H/CLN — Очиститель фар |
| 3 | 15/20А RADIO — Аудио система, центральная консоль, часы, магнитола |
| 4 | 15А А/С — Кондиционер, Люк |
| 5 | 10А R/WIPER — Очиститель заднего стекла |
| 6 | 10А ENG — Управление двигателем |
| 7 | Резерв |
| 8 | 10А ROOM — Внутренне освещение |
| 9 | 10А MIRR/DEF — Обогрев зеркал |
| 10 | 15A S/WRM — Подогрев сидений |
| 11 | 30А DOOR LOCK — Центральный замок |
| 12 | 15/20А TAIL — Фары задние, габариты |
| 13 | 20А WIPPER — Стекло очиститель / омыватель |
| 14 | 10А ENGINE — Система управления двигателем, система ABS |
| 15 | 15А METER — Комбинация приборов, указатели поворотов, фонари заднего хода |
| 16 | Резерв |
| 17 | 30А P.WIND — Электро привод стеклоподъемников |

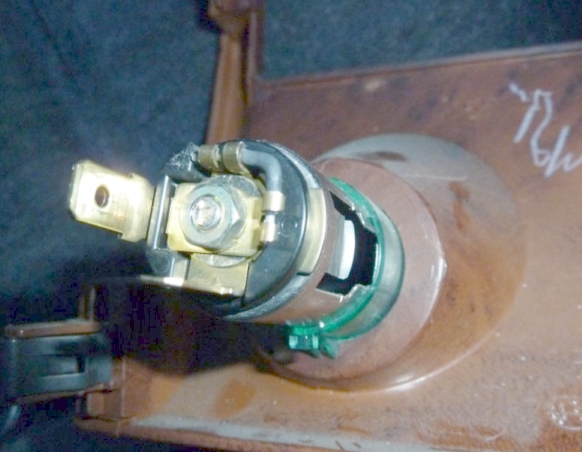

В данном исполнении отдельного предохранителя прикуривателя нет, но он питается от номера 3 (центральная консоль). Поэтому когда прикуриватель выходит из строя, а сам предохранитель целый, то перегорает мягкая проволочка позади прикуривателя.
Описание 2
| 1 | 15А R. SOCKET — Дополнительное оборудование (прикуриватель), предохранитель для различных цепей |
| 2 | 20А WIPER — Стеклоочистители и омыватели |
| 3 | 15А A/C — Кондиционер, электропривод люка, предохранитель для различных цепей |
| 4 | 15А RADIO — Магнитола, предохранитель для различных цепей |
| 5 | 10А R.WIPER — Стеклоочиститель заднего стекла / стекла задней двери», предохранитель для различных цепей |
| 6 | 7,5А ST / SG — Блок управления двигателем |
| 7 | Резерв |
| 8 | 10А ROOM — Освещение салона, подсветка багажника / багажного отделения |
| 9 | 7,5А MIRR DEF — Подогрев зеркал, предохранитель для различных цепей |
| 10 | Резерв |
| 11 | 30А DOOR LOCK — Центральный замок, предохранитель для различных цепей |
| 12 | 15А TAIL — Габариты, фары |
| 13 | Резерв |
| 14 | 10А ENGINE — Система управления двигателем, система ABS |
| 15 | 15А METER — Комбинация приборов, указатели поворотов, фонари заднего хода |
| 16 | 20А P.WIND — Электро привод стеклоподъемников |
| 17 | 30А P.WIND — Электро привод стеклоподъемников |
В данном исполнение за прикуриватель отвечает предохранитель номер 1 на 15А.
Вариант 2

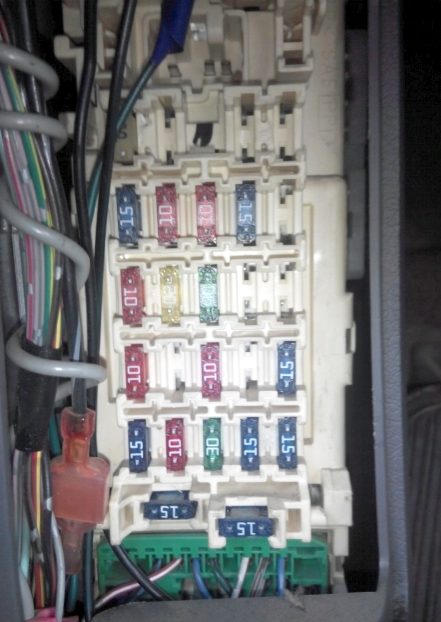

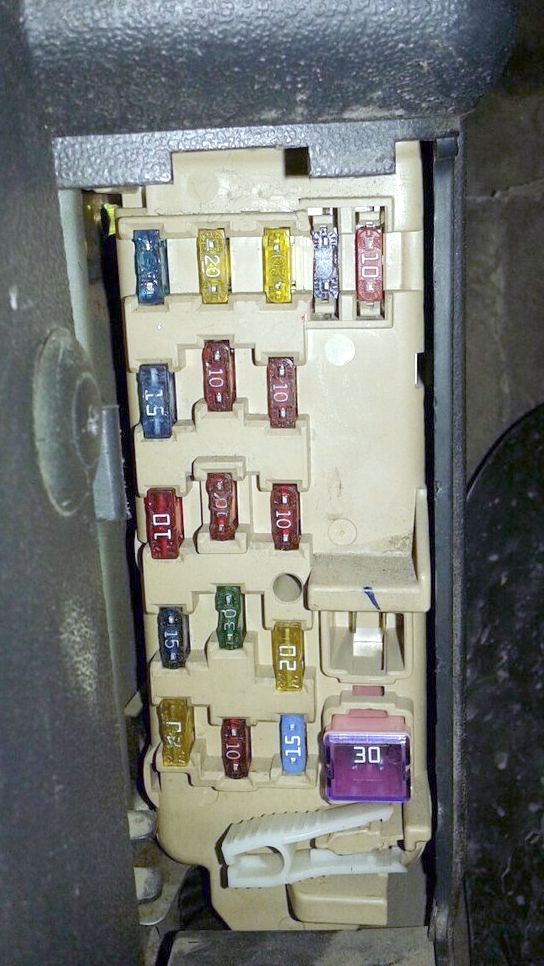

Фото — пример

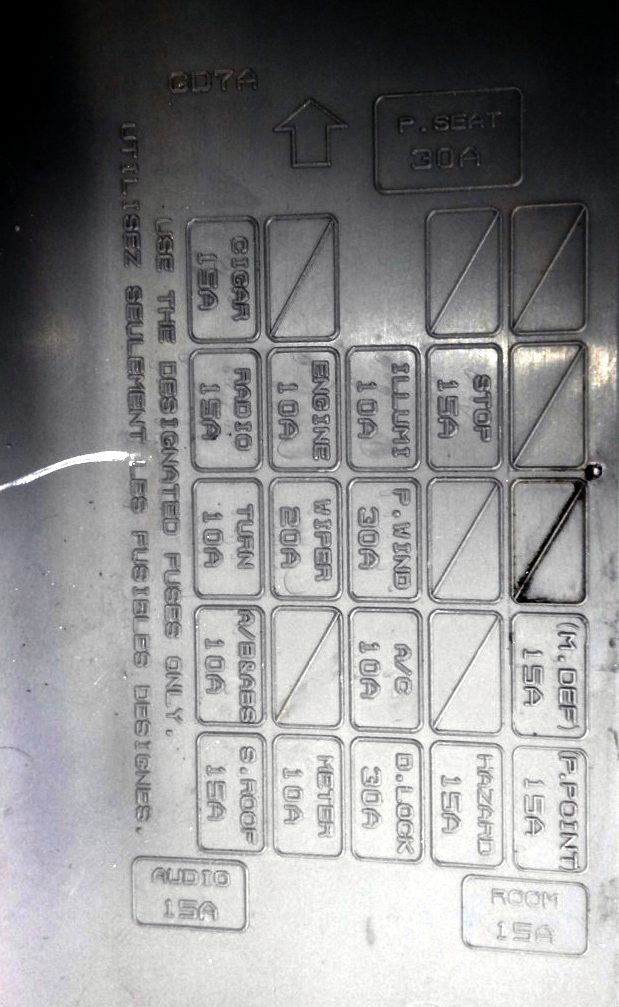

Схема с крышки блока

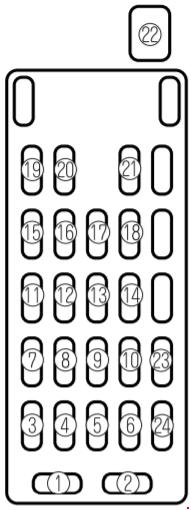

Схема
Назначение
| 1 | 15А AUDIO — аудио система |
| 2 | 15А ROOM — салонное освещение, освещение в багажнике |
| 3 | 15А S.ROOF — люк |
| 4 | 10А METER — датчики и огни заднего хода, приборная панель |
| 5 | 30А D.LOCK — привода дверных замков, центральный замок |
| 6 | 15А HAZARD — аварийные огни |
| 7 | 10A А/B ABS — подушки безопасности, анти блокировочная система АБС |
| 8 | Резерв |
| 9 | 10А A/C — кондиционер |
| 10 | Резерв |
| 11 | 10А TURN — указатели поворотов |
| 12 | 20А WIPER — дворники и стекло очистители |
| 13 | 30А P.WIND — стеклоподъемники |
| 14 | Резерв |
| 15 | 15А RADIO — аудио система, уличные боковые зеркала |
| 16 | 10А ENGINE — система управления двигателем |
| 17 | 10А ILLUMI — подсветка номера, габариты, приборная панель |
| 18 | 15А STOP — стоп сигналы, звуковой сигнал, круиз контроль |
| 19 | 15А CIGAR — прикуриватель, часы, радио, боковые зеркала |
| 20 | Резерв |
| 21 | Резерв |
| 22 | 30А P.SEAT электропривода сидений |
| 23 | 15А M.DEF — подогрев зеркал |
| 24 | 15А P.POINT — питание дополнительного оборудования |
За прикуриватель отвечает предохранитель номер 15 на 15А — обозначен как CIGAR.
Блоки под капотом
Основной блок
Устанавливается в левой части моторного отсека рядом с аккумулятором.
Вариант 1

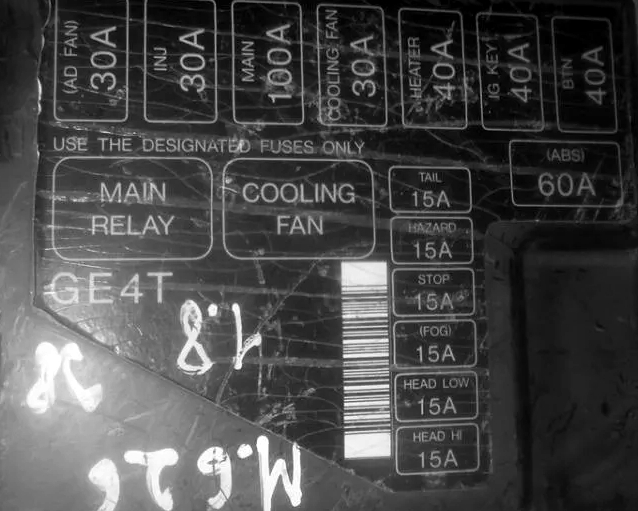

Схема с крышки блока

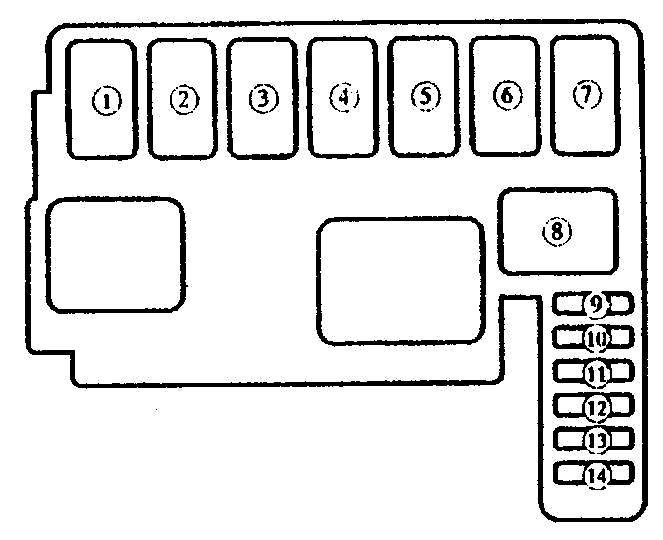

Схема
Расшифровка
| 1 | 30А AD FAN — Дополнительный вентилятор охлаждения для кондиционера воздуха |
| 2 | 30А INJ — Система впрыска топлива |
| 3 | 100А MAIN — Для защиты всех электрических систем |
| 4 | 30А COOLING FAN — Вентилятор охлаждения |
| 5 | 40А HEATER — Нагреватель кондиционер воздуха |
| 6 | 40А IG KEY Предохранители 2, 3, 4, 7, 10, 13, 14, 15 и 16 на панели предохранителей |
| 7 | 40А BTN — Предохранители 6, 8, 9 и 11 на панели предохранителей |
| 8 | 60А ABS — АБС |
| 9 | 15А TAIL — Задние фонари, Габариты |
| 10 | 15А HAZARD — Аварийная световая сигнализация, указатели поворотов |
| 11 | 15А STOP — Стоп-сигналы |
| 12 | 15А FOG — Передние противотуманные фары |
| 14 | 15А HEAD LOW — Фары (ближний свет) |
| 15 | 15А HEAD HI — Фары (дальний свет) |
| MAIN RELAY — Главное реле | |
| COOLING FAN — Реле вентилятора охлаждения |

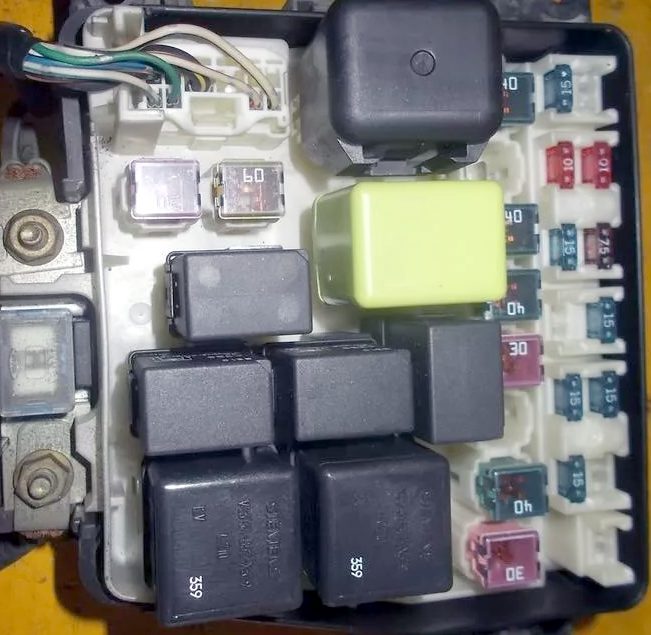

Вариант 2

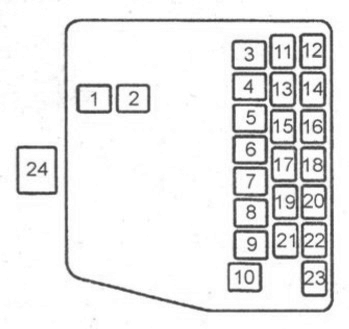

Схема
Описание
| 1 | 30А AD FAN — Электродвигатель вентилятора конденсатора, предохранитель для различных цепей |
| 2 | 60А ABS — Анти блокировочная система тормозов (АБС), предохранитель для различных цепей |
| 3 | 40А IG KEY — Предохранитель для различных цепей |
| 4 | Резерв |
| 5 | 40А BTN — Освещение салона, центральный замок |
| 6 | 40А HEATER — Отопитель |
| 7 | 30А COOLING FAN — Электродвигатель вентилятора системы охлаждения |
| 8 | Резерв |
| 9 | 40А R. DEF — Обогреватель заднего стекла / стекла задней двери |
| 10 | 30А INJ — Система управления двигателем |
| 11 | 15А FOG — Противотуманные фары |
| 12 | Резерв |
| 13 | 10А HORN — Звуковой сигнал |
| 14 | 10А HAZARD — Аварийная сигнализация |
| 15 | 15А TAIL — Габаритные огни, подсветка комбинации приборов |
| 16 | 10А HEAD C/U — Предохранитель для различных цепей |
| 17 | Резерв |
| 18 | 15А DEICER — Предохранитель для различных цепей |
| 19 | 15А STOP — Стоп-сигналы |
| 20 | 15А HEAD R — Правая фара |
| 21 | 15А HEAD L — Левая фара |
| 22 | Резерв |
| 23 | Резерв |
| 24 | 100А MAIN — Главный предохранитель |
Вариант 3

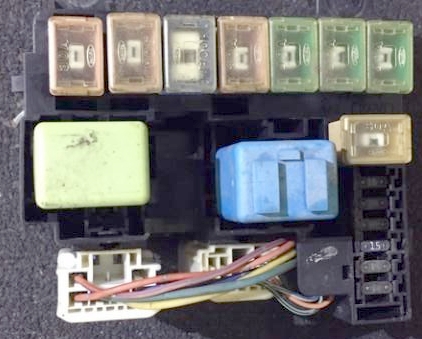

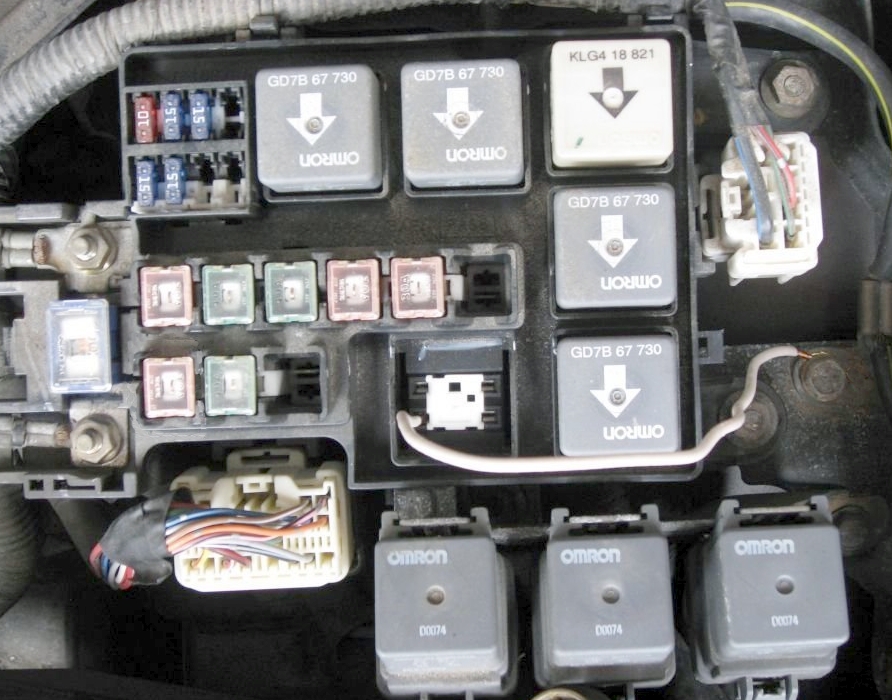

Фотография

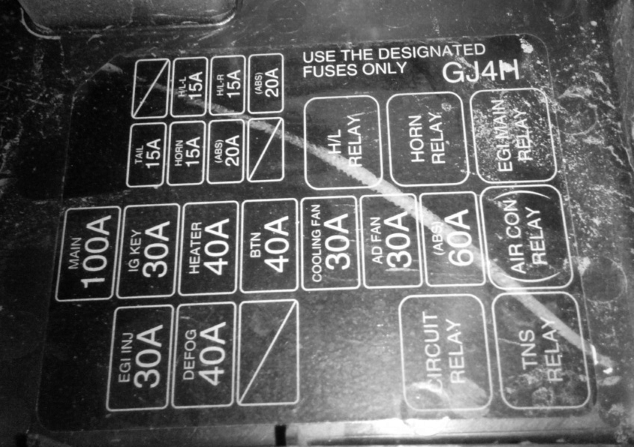

Схема с крышки блока
Обозначение
- EGI INJ 30A, Система впрыска топлива
- DEFOG 40A, Обогрев заднего стекла
- MAIN 100A, Общий для всего оборудования
- IG KEY 30A, радио, люк, поворотники, электрика двигателя, стеклоподъемники, система зажигания
- HEATER 40A, печка, кондиционер
- BTN 40A, дверные замки, электропривода сидений
- COOLING FAN 30A, вентилятор охлаждения
- AD FAN 30A, дополнительный вентилятор охлаждения
- ABS 60A, АБС
- TAIL 15A, задние фонари, габаритные огни, подсветка приборной панели, подсветка номера, выключатели освещения
- HORN 15A, сигнал
- ABS 20A, АБС
- H/L-L 15A, левая фара головного света
- H/L-R 15A, правая фара головного света
- AIR CON RELAY Реле кондиционера
- HORN RELAY Реле сигнала
- H/L RELAY Реле фар
Реле

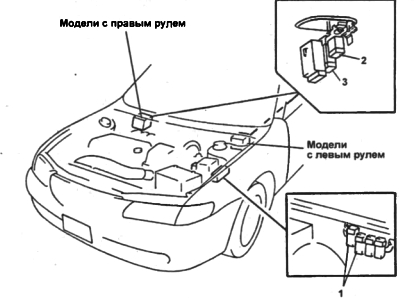

Элементы реле устанавливаются опционально как в блоках так вне их и с левой и с правой стороны моторного отсека (реле вентиляторов системы охлаждения, обогрева, АБС, свечей накала и т.д.).
Руководство Мазда 626 fg
Больше информации про ремонт и обслуживание Mazda 626 fg (Капелла) можете найти в данной инструкции: «скачать«.
А если остались вопросы или хотите помочь дополнить материал — пишите в комментарии.
