Мазда Демио dw предохранители и реле
Mazda Demio DW (1 поколение) выпускалось в 1996, 1997, 1998, 1999, 2000, 2001, 2002 и 2003 году с маркировками кузова DW3W и DW5W. За это время Демио dw прошла рестайлинг. Данная модель поставлялась по всему миру, так же известна под названием Мазда 121. В данной статье вы найдёте описание предохранителей и реле Мазда Демио dw3w и dw5w со схемами блоков и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.
Актуальное назначение элементов будет нанесено на блок или его крышку. Сверяйте назначение элементов.

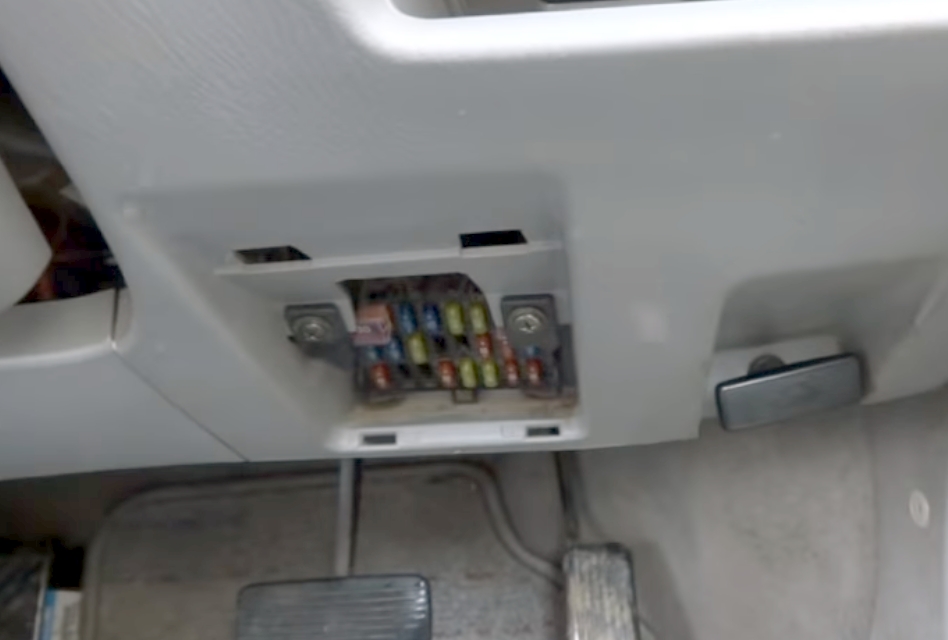

Блок предохранителей в салоне

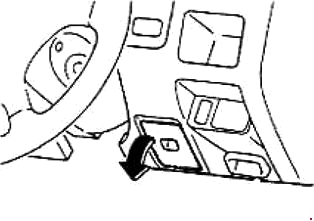

Находится под защитной крышкой, в нижней части панели приборов рядом с рулевой рейкой.

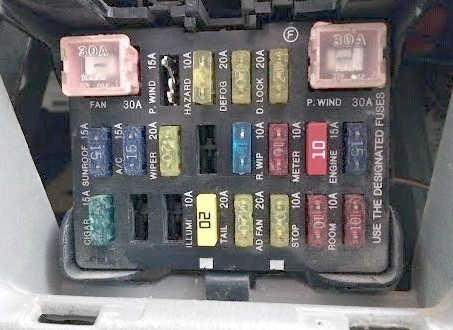

Пример схемы с крышки блока

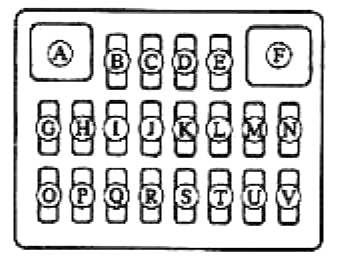

Схема
Описание
| A | 40А HEATER — Электродвигатель вентилятора отопителя |
| В* | 30А FAN — Вентилятор системы охлаждения |
| В** | 15А P.WIND — Электропривод стекол |
| С* | 15А HAZARD — Аварийная сигнализация |
| C** | 15А CIGAR — Розетки для подключения дополнительных устройств (прикуриватель), часы, магнитола, управление зеркалами |
| D* | 20А DEFOG — Обогрев заднего стекла |
| E* | 10А M.DEF — Обогрев зеркал |
| E** | 10А ILLUMI — Габариты, подсветка номера, стояночные огни, подсветка комбинации приборов |
| F | 40А ABS — АБС |
| G* | 15А SUN ROOF — Люк |
| G** | 20А WIPER — Стеклоочистители и омыватели |
| H* | 15А A/C — Кондиционер |
| H** | 20А DEFOG — Обогрев заднего стекла |
| I* | 20А WIPER — Стеклоочистители и омыватели |
| I** | 15А SUN ROOF — Люк |
| J | 30А P.WIND — Электропривод стекол передних дверей |
| K | 30А P.WIND — Электропривод стекол задних дверей |
| L | 10А R.WIP — Стеклоочиститель и омыватель стекла задней двери |
| М | 15А METER — Указатели, фонари заднего хода, указатели поворотов |
| N | 15А ENGINE — Система управления двигателем |
| O* | 15А CIGAR — Розетки для подключения дополнительных устройств (прикуриватель), часы, магнитола, управление зеркалами |
| O** | 30А FAN — Вентилятор системы охлаждения |
| Р* | 10А ILLUMI 1 — Габариты, подсветка номера, стояночные огни, подсветка комбинации приборов |
| P** | 15А HAZARD — Аварийная сигнализация |
| Q* | 10А ILLUMI 2 — Габариты, подсветка номера, стояночные огни, подсветка комбинации приборов |
| Q** | 20А A/C — Кондиционер |
| R | 20А AD FAN — Дополнительный вентилятор кондиционера |
| S | 20А TAIL — Габариты, предохранитель ILLUMI, передние противотуманные фары |
| T | 20А D.LOCK — Центральный замок |
| U | 10А STOP — Подсветка багажного отделения, стоп- сигналы, звуковой сигнал |
| V | 10А ROOM — Освещение салона, динамики, EGIC/U, подсветка багажного отделения |
Предохранитель прикуривателя обозначен как CIGAR на 15А.

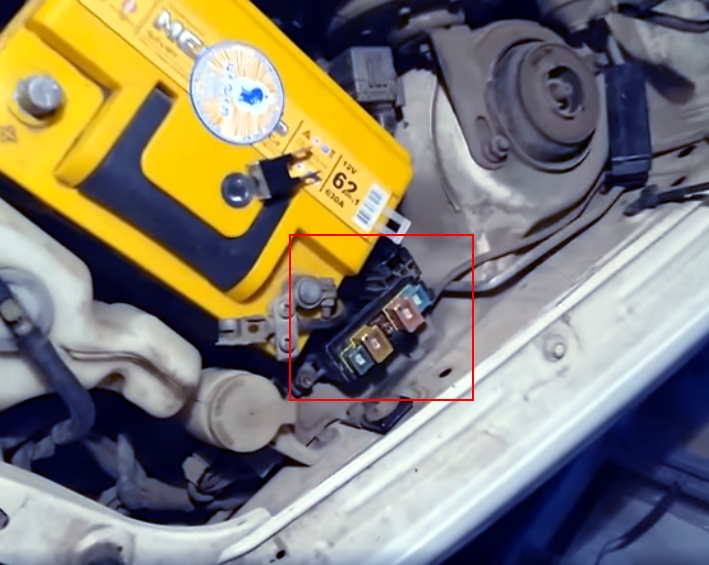

Блок предохранителей под капотом
Установлен в левой части моторного отсека, рядом с аккумулятором.

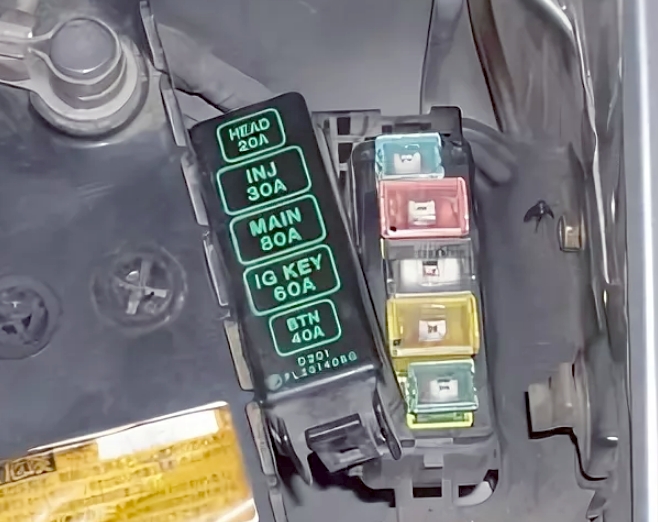

Вариант 1

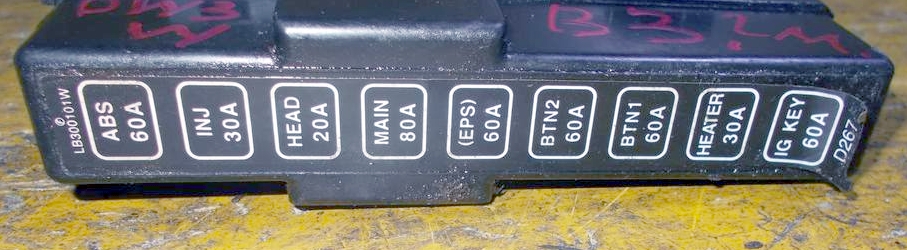

Вариант 2
Обозначение
- ABS — АБС
- HEAD — Фары
- INJ — Система впрыска топлива
- MAIN — Главный предохранитель
- IG KEY — Прикуриватель, двигатель, комбинация приборов, задний стеклоочиститель, обогрев заднего стекла, передний стеклоочиститель, люк, электро стеклоподъемники, кондиционер
- BTN — Освещение салона, центральный замок, стоп-сигналы, габаритные огни
- HEATER — Обогреватель
Реле

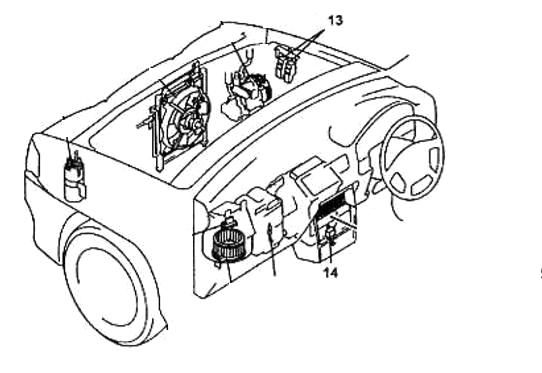

Отельные реле устанавливаются вне выше представленных блоков, например:
- 13 — реле кондиционера и вентилятора конденсатора кондиционера
- 14 — реле вентилятора отопителя.

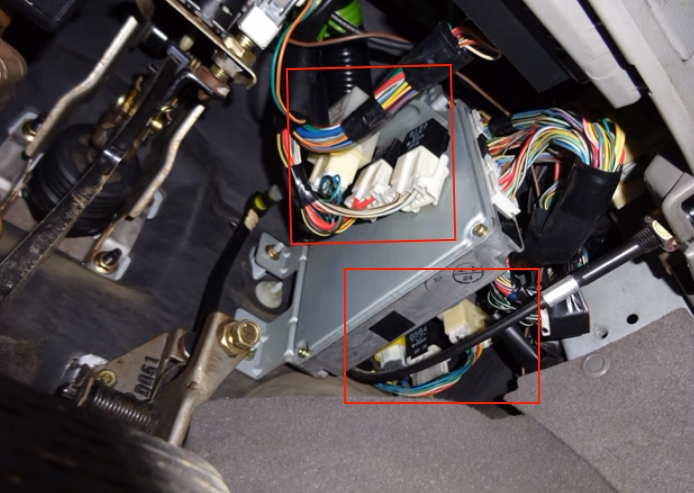

Реле стеклоочистителя в самой ручке. Остальные в салоне под панелью.
Боле подробно про расположение реле смотрите в данном видео.
На этом всё. Есть чем дополнить материал? Мы будем рады Ваши комментариям.
