Мазда МПВ предохранители и реле

Минивэн Mazda MPV второго поколения выпускался в 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006 году как с бензиновыми так и дизельными двигателями. За это время модель прошла рестайлинг 2 раза. Т.к. поставлялась по всему миру можно встретить леворульные и праворульные Мазда МПВ. В данной статье вы найдёте описание предохранителей и реле Мазда МПВ со схемами блоков, их фотографиями и местами расположения.

В зависимости от года выпуска, региона поставки возможно различное назначение элементов в блоках. Сверяйте описание со своими схемами.

Блок в салоне

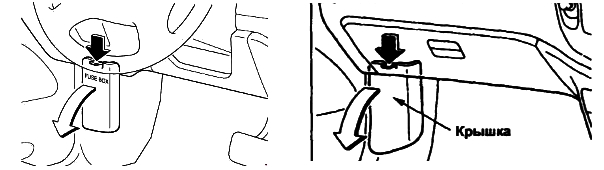

Он находится на левой стойке под панелью приборов, за защитной крышкой.

Руль с лева       Руль с права

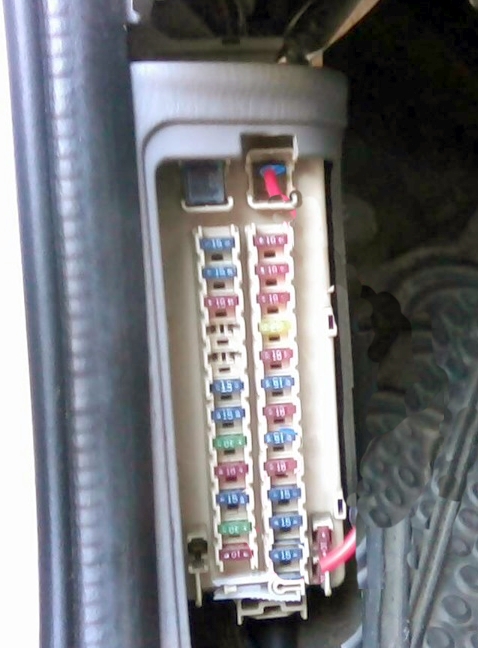

Фото — пример

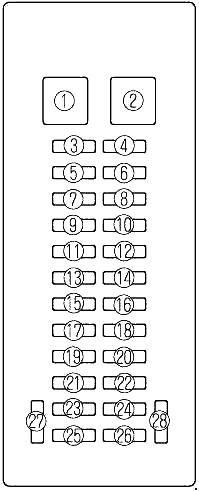

Схема

Описание

1	20А WIPER — 1999-2001: Стеклоочиститель и омыватель
	30А P. WIND — 2002-2005: Стекло подъемники
	40А P. WIND — 2006: Стекло подъемники
2	30А P. WIND — 1999-2001: Стекло подъемники
	20А WIPER — 2002-2006: Стеклоочиститель и омыватель
3	15А SUN ROOF — Люк
4	10А R.WIP — Задний стекло очиститель и омыватель
5	15А SEAT — 1999-2001: Сиденье
	20А SEAT — 2002-2006: Сиденье
6	10А M.DEF — Обогрев зеркал
7	10А A/C — Кондиционер
8	10А DRL — Дневные ходовые огни
9	Резерв
10	20А H/CLEAN — Омыватель фар
11	Резерв
12	10А HAZARD — Аварийная сигнализация
13	10А ROOM — 1999-2001: Освещение салона, обогрев багажного отделения
	10А ROOM — 2002-2006: Освещение салона, обогрев багажного отделения
14	15А AUX POWER — 1999-2001: Разъем аксессуаров
	25А AUX POWER — 2002-2006: Разъем аксессуаров
15	15А CLOSER LH — 1999-2001: Левая сдвижная дверь
	20А CLOSER LH — 2002-2006: Левая сдвижная дверь
16	10А AUDIO — Аудиосистема
17	30А D.LOCK — Центральный замок
18	30А P/SEAT — 2002-2006: Электропривод сидений
19	10А ENGINE — Блок управления двигателем
20	10А METER — Комбинация приборов
21	15А STOP — Лампы стоп — сигналов
22	15А CLOSER RH — 1999-2001: Правая сдвижная дверь
	20А CLOSER RH — 2002-2006: Правая сдвижная дверь
23	30А ACC.DELAY — Реле стекло подъемников
24	15А METER — Комбинация приборов, замок зажигания
25	10А ST. SIGN — Сигнал стартера
26	15А CIGAR — 1999-2001: Прикуриватель
	25А CIGAR — 2002-2006: Прикуриватель
27	Резерв
28	Резерв

За прикуриватель отвечает предохранитель номер 26.

Блоки под капотом

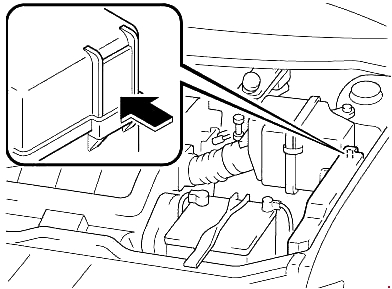

В моторном отсеке, в левой части подкапотного пространства, около аккумулятора, находится основной блок и блок с реле.

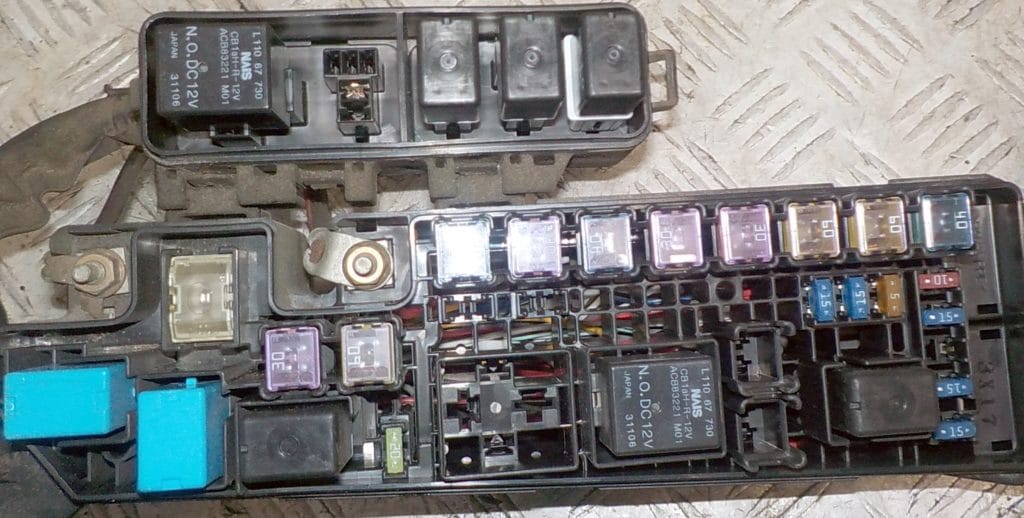

Основной блок

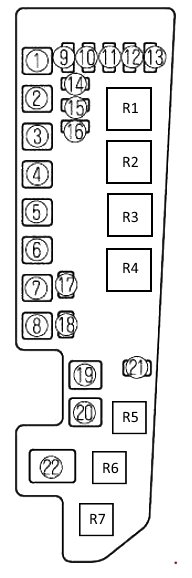

Схема

Обозначение предохранителей

1	40А DEFOG — Обогрев заднего стекла
2	60А BTN — Предохранители: STOP, HAZARD, ROOM, D.LOCK и DRL
3	30А COOLING FAN 1 — 1999-2001: Вентилятор системы охлаждения
	60А ABS — 2002-2006: АБС
4	40А HEATER — 1999-2001: Отопитель
	30А FAN1 — 2002-2006: Вентилятор системы охлаждения
5	30А R.HEAT — 1999-2001: Задний обогреватель
	30А FAN2 — 2002-2006: Вентилятор системы охлаждения
6	40А IG KEY1 — 1999-2001: Предохранители: METER, ENGINE и WIPER
	40А HEATER — 2002-2006: Отопитель
7	40А IG KEY2 — 1999-2001: Предохранители: A/C, P.WIND, SUN ROOF и R.WIP
	30А R.HEAT — 2002-2006: Задний отопитель
8	30А COOLING FAN 2 — 1999-2001: Вентилятор системы охлаждения
	40А IG KEY2 — 2002-2006: Предохранители: A/C, P.WIND, SUN ROOF и R.WIP
9	10А A/C — Кондиционер
10	15А TAIL — Габаритные огни
11	15А AC PWR — 2002-2006: Инвертер
12	15А HORN — Звуковой сигнал
13	15А FOG — Противотуманный свет
14	5А EEC 2002-2006: Защита различных дополнительных элементов
15	15А HEAD L — Левая фара
16	15А HEAD R — Правая фара
17	Резерв
18	Резерв
19	60А ABS — 1999-2001: АБС
	60А IG KEY1 — 2002-2006: Предохранители: METER, ENGINE и WIPER
20	30А EGI INJ — Блок управления двигателем
21	20А FUEL PUMP — 2002-2006: Топливный насос
22	120А MAIN — Главный предохранитель

Назначение реле

R1	Реле кондиционера
R2	Реле топливного насоса
R3	Главное реле
R4	Реле обогрева заднего стекла
R5	Реле фар
R6	Реле звукового сигнала
R7	Реле габаритных огней

Блок с реле

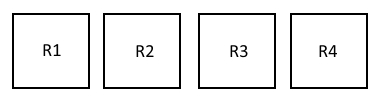

Схема

Расшифровка

1. реле вентилятора конденсатора
2. реле охлаждающего вентилятора
3. резерв
4. реле передних противотуманных фар
