Mercedes W168 предохранители и реле
Mercedes W168 представляет первое поколение A-класса модельного ряда Mercedes-Benz которое обозначалось A140, A150, A160, A170, A180, A190, A200 и A210 и выпускалось в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 году. За это время модель прошла рестайлинг. В данной публикации вы найдёте информацию о расположении всех электронных блоков управления, описание предохранителей и реле Мерседес w168 со схемами блоков и фото примерами их исполнения. Выделим предохранитель прикуривателя.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня оснащения Вашего автомобиля.
Расположение

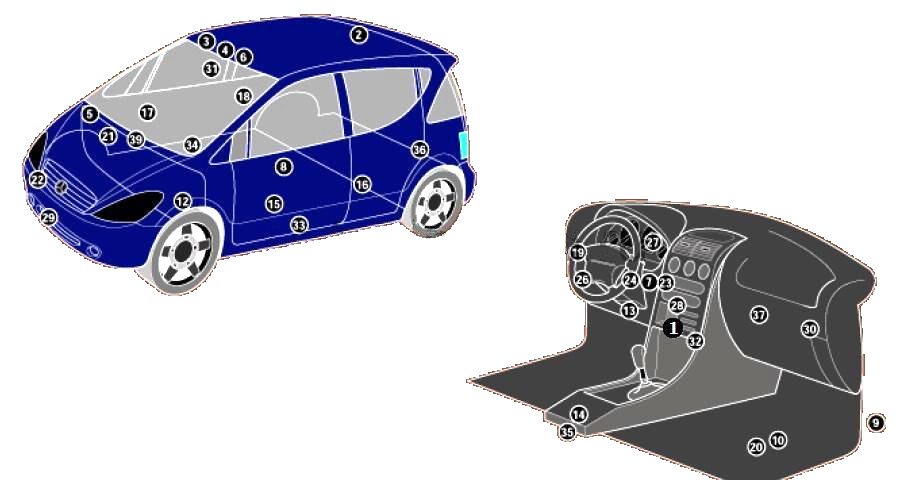

Общая схема расположения всех электронных блоков управления
Назначение
| 1 | Блок управления кондиционером — в панели управления отопителем |
| 2 | Усилитель сигнала антенны |
| 3 | Блок управления противоугонной системы — лампы освещения салона |
| 4 | Датчик наклона автомобиля (противоугонная система) — в блоке управления противоугонной системы |
| 5 | Звуковой сигнал противоугонной системы |
| 6 | Датчики изменения объема (противоугонная система) – в блоке управления противоугонной системы |
| 7 | Блок управления сигналом противоугонной системы-в блоке управления иммобилайзером |
| 9 | Приемник дистанционного управления дополнительным отопителем |
| 10 | Аккумуляторная батарея — пространство для ног со стороны пассажира |
| 12 | Блок управления приводом сцепления |
| 13 | Диагностический разъем (DLC) |
| 14 | Блок управления электроприводом стеклоподъемника — в передней панели управления стеклоподъемниками |
| 15 | Блок управления левым передним стеклоподъемником – в электродвигателе привода стеклоподъемника |
| 16 | Блок управления левым задним стеклоподъемником – в электродвигателе привода стеклоподъемника |
| 17 | Блок управления правым передним стеклоподъемником — в электродвигателе привода стеклоподъемника |
| 18 | Блок управления правым задним стеклоподъемником – в электродвигателе привода стеклоподъемника |
| 19 | Блок предохранителей /реле приборная панель |
| 20 | Блок предохранителей /реле, пространство для ног |
| 21 | Блок предохранителей /реле, моторный отсек |
| 22 | Звуковые сигналы — за передним бампером |
| 23 | Электронный блок управления иммобилайзером |
| 24 | Кольцевая антенна иммобилайзера — возле замка зажигания |
| 26 | Блок управления освещением — в переключателе головного освещения |
| 27 | Многофункциональный блок управления — функции: Центральный замок, указатели поворота, люк — в комбинации приборов |
| 28 | Блок управления навигационной системы — в блоке аудиосистемы |
| 29 | Датчик температуры окружающего воздуха |
| 30 | Блок управления системой парковки |
| 31 | Датчик дождя — во внутреннем зеркале заднего вида |
| 32 | Блок управления подогревом сиденья-в блоке переключателей |
| 33 | Боковой датчик удара, левый |
| 34 | Боковой датчик удара, правый |
| 35 | Электронный блок управления SRS |
| 36 | Модуль подключения к телефонной сети |
| 37 | Блок управления интерфейсом телефона |
| 39 | Реле прерывистого режима работы очистителя лобового стекла – электродвигатель очистителя лобового стекла |
Блоки в салоне
Основной блок
Основной блок предохранителей и реле находится рядом с аккумулятором, со стороны переднего пассажира под крышкой в нише ног. Для того что бы убрать крышку, поверните зажимы крепления.

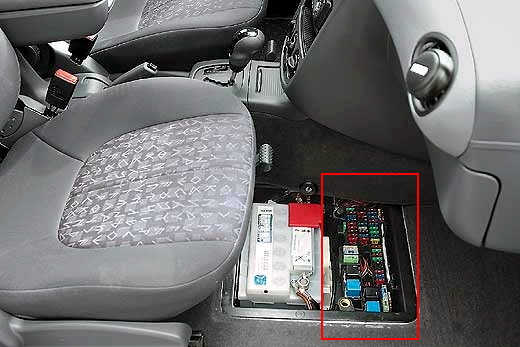

Фото — пример

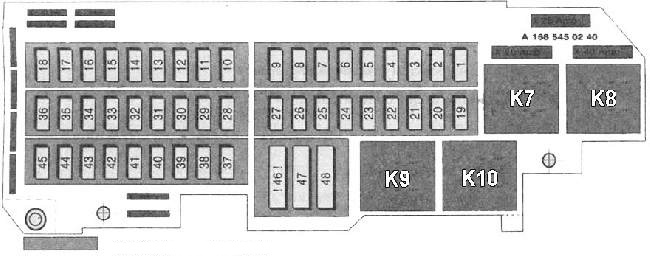

Схема

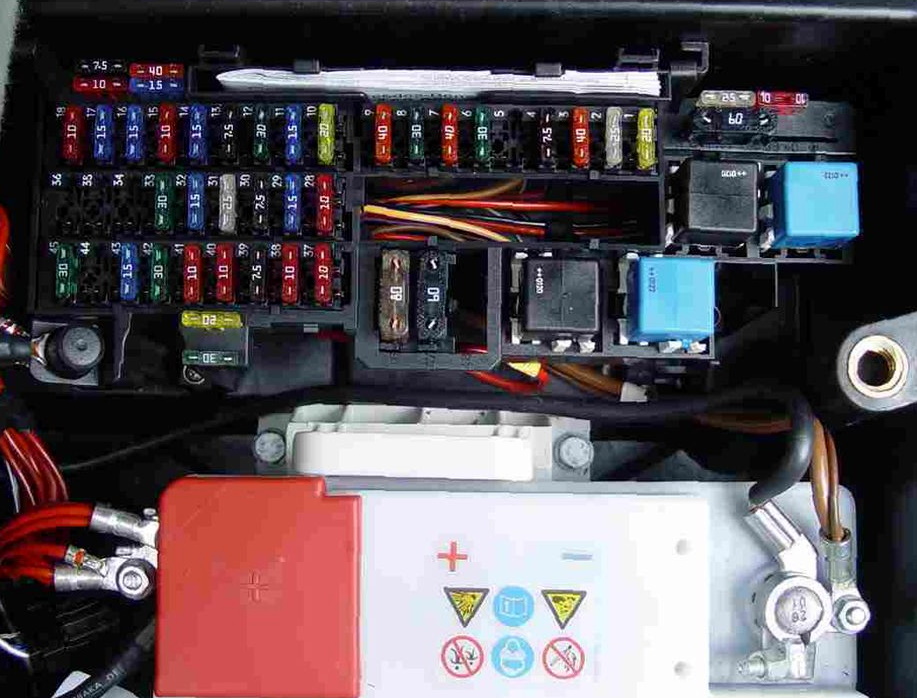

Описание
| 1 | 20A Бензиновые двигатели: |
| Клапан вентиляции топливного бака реле вентилятора | |
| Блок управления впрыском топлива | |
| Блок регулирования оборотов холостого хода | |
| Клапан системы рециркуляции ОГ | |
| Обогреватель лямбда-зонда 1 | |
| Обогреватель лямбда-зонда 2 | |
| Диагностический разъем | |
| Темпомат | |
| Реле наддува | |
| Клапан наддува (модели для США) | |
| Клапан отсечки топлива (модели для США) | |
| 10A Дизельные двигатели: | |
| Реле вентилятора | |
| Блок управления питанием дизельного двигателя | |
| Мембранный клапан | |
| Клапан дроссельной заслонки | |
| Клапан рециркуляции ОГ | |
| Датчик температуры катализатора | |
| 2 | 25A Блок управления двигателем |
| Катушки зажигания | |
| Топливные форсунки | |
| Реле топливного насоса | |
| Электронный акселератор | |
| Реле блокировки и отключения стартера | |
| 3 | 30A Автомобили без кондиционера: Вентилятор системы охлаждения двигателя |
| 40A Автомобили с кондиционером: Вентилятор системы охлаждения двигателя | |
| 4 | 7,5A Блок управления двигателем |
| 5 | 40A Автоматическое сцепление |
| 6 | 30A Реле топливного насоса |
| 7 | 40A Блок освещения автомобиля |
| 8 | 30A Реле блокировки и отключения стартера |
| 9 | 40A Электродвигатель очистителя |
| 10 | 20/40A Люк |
| Очиститель заднего стекла | |
| 11 | 15A Прикуриватель |
| Подрулевой выключатель: | |
| Очистителя стекол | |
| Звукового сигнала | |
| Насоса омывателя | |
| Радио-навигационная система | |
| 12 | 30A Розетка в багажнике радиоприемник |
| Радио | |
| Фонарь освещения перчаточного ящика | |
| CD-чеинджер | |
| 13 | 30A Стеклоподъемники передних дверей |
| 7,5A Стеклоподъемники всех дверей | |
| 14 | 10A Щиток приборов (часы) |
| Реле стеклоочистителя и омывателя | |
| Мобильный телефон | |
| 15 | 10A Блок подушек безопасности |
| Блок распознавания детского сиденья | |
| Датчик боковых подушек безопасности | |
| 16 | 15A Привод наружных зеркал и обогреватель зеркал |
| Система помощи при парковке | |
| 17 | 15A Звуковой сигнал |
| 18 | 10A Щиток приборов |
| Транспордер и приемник сигнала от пульта дистанционного управления | |
| Реле электронного блока управления двигателем | |
| Реле вентилятора | |
| 19 | 30A Тягово-сцепное устройство |
| 20 | 15A Тягово-сцепное устройство |
| 21 | 15A Тягово-сцепное устройство |
| 22 | 25A Аудиосистема |
| 23 | 7,5A Подсветка зеркала |
| 24 | Не используется |
| 25 | Не используется |
| 26 | Не используется |
| 27 | Не используется |
| 28 | 10A Щиток приборов |
| Стеклоподъемники | |
| 29 | 15A Центральный замок |
| Блок распознавания положения сиденья | |
| 30 | 7,5A Транспордер и приемник сигнала с пульта дистанционного управления |
| Электронный щиток приборов | |
| 31 | 25A Обогреватель заднего стекла |
| 32 | 15A Мобильный телефон |
| Радиоприемник или радио-навигационная система | |
| CD-чеинджер | |
| Освещение салона | |
| 33 | 30A Стеклоподъемники |
| 34 | 30A Подогреватель топливного фильтра |
| 40A Наддув. (модели для США) | |
| 35 | 10A Блок управления охранной сигнализации |
| 2х реле световой и звуковой сигнализации | |
| 36 | 25A Подогрев передних сидений |
| 37 | 10A Переключатель программ |
| Реле подогревателя охлаждающей жидкости | |
| 38 | 10A Компрессор кондиционера |
| Электродвигатель воздухо — смесительной заслонки | |
| Датчик температуры воздуха в салоне | |
| Подогреватель жиклеров омывателя | |
| 39 | 7,5A Модуль освещения |
| Фонарь заднего хода | |
| 40 | 10A Стоп-сигналы |
| 41 | 10A Компрессор кондиционера |
| Диагностический разъем | |
| 42 | Стеклоподъемники |
| 43 | 15A ESP |
| Датчик-выключатель стоп-сигналов | |
| 44 | 10A Блок управления коробкой передач или автоматическим сцеплением |
| 45 | 30A Вентилятор отопителя салона |
| Вентилятор кондиционера | |
| 46 | 80A Предохранитель бортовой сети |
| 47 | 60A Насос гидроусилителя рулевого управления |
| 48 | 60A Дизельные двигатели: Блок управления предварительным разогревом |
| Реле | |
| К7 | Реле топливного насоса (002 542 13 19) |
| К8 | Реле блока управления топливной системой и зажиганием (002 542 25 19) |
| К9 | Реле ESP/VGS или ESP/автоматическая коробка передач. VGS-блок управления коробкой передач (002 542 25 19) |
| К10 | Реле обогревателя заднего стекла (002 542 13 19) |
За работу прикуривателей отвечают предохранители номер 11 и 12.
Дополнительный блок

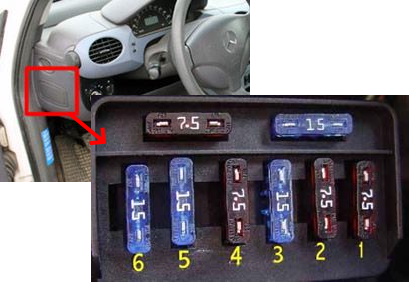

Ещё одни блок с предохранителями расположен с тыльной стороны панели приборов, так же закрыт защитной крышкой.
Схема
Обозначение
- 7,5A — Левая фара ближнего света
- 7,5A — Правая фара ближнего света
- 15A — Дальний свет, Индикатор дальнего света
- 7,5A — Левый фонарь стояночного света, Задний левый габарит
- 15A — Правый фонарь стояночного света, Задний правый габарит, Освещение номерного знака, Щиток приборов, клемма 58
- 15A — Противотуманные фары, Задний противотуманный фонарь слева
Блок под капотом
Под капотом, в правой части моторного отсека устанавливается блок с реле.

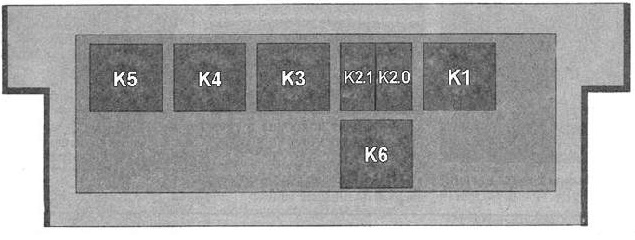

Схема
Расшифровка
| К1 | реле насоса омывателя |
| К2.0 | реле звукового сигнала |
| К2.1 | реле системы стабилизации устойчивости (ESP) |
| К3 | реле блокировки и отключения стартера |
| К4 | реле вентилятора обдува радиатора |
| К5 | реле насоса системы стабилизации устойчивости (ESP) |
| К6 | реле воздушного насоса (модели для США) |
