Мерседес 190 w201 предохранители и реле
Mercedes 190 (W201) выпускалась в 1983, 1984, 1985, 1986, 1987, 1989, 1990, 1991, 1992, 1993 году как с бензиновыми, так и дизельными двигателями. В данном материале мы покажем описание предохранителей и реле Мерседес 190 w201 со схемами блоков, фото примерами исполнения и местами расположения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня оснащения Вашего автомобиля. Сверяйте назначение со своими схемами на крышке блока.

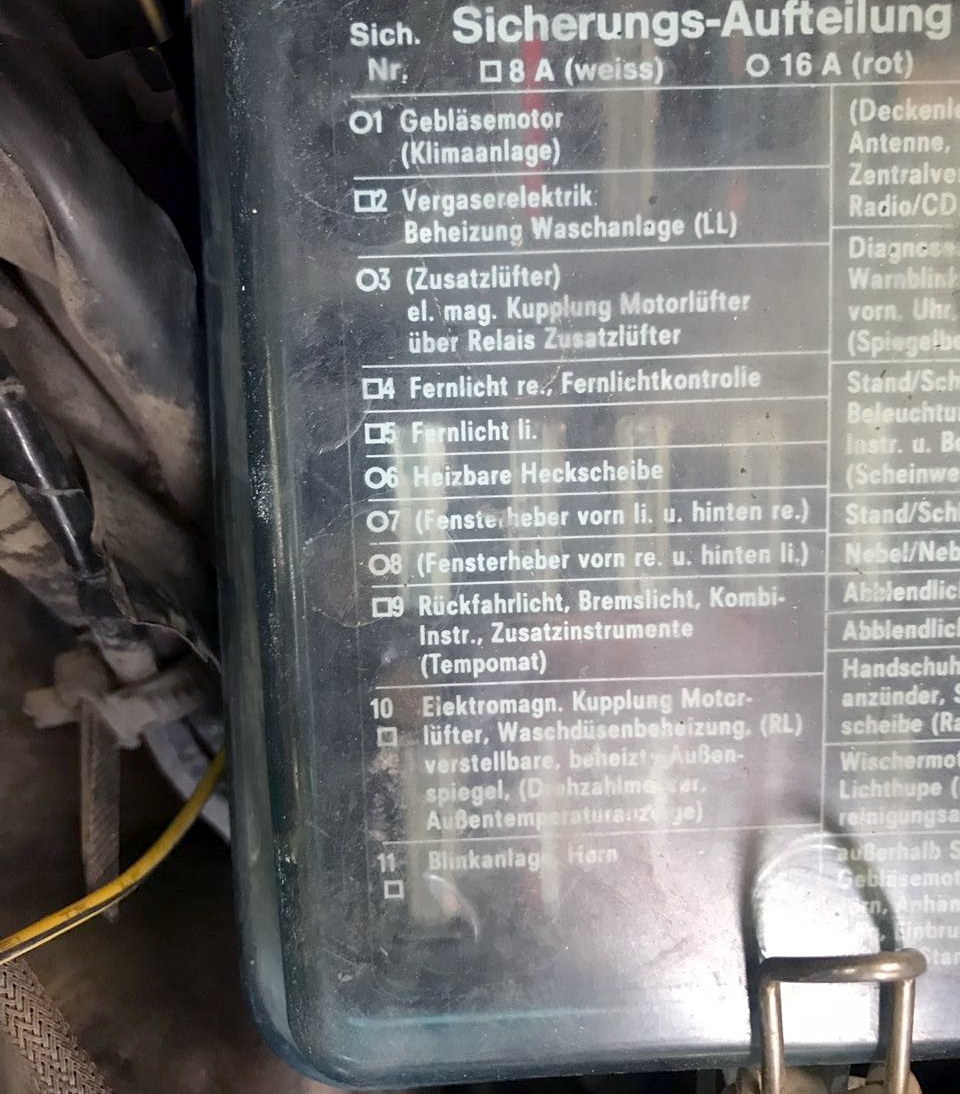

Пример схемы с крышки блока

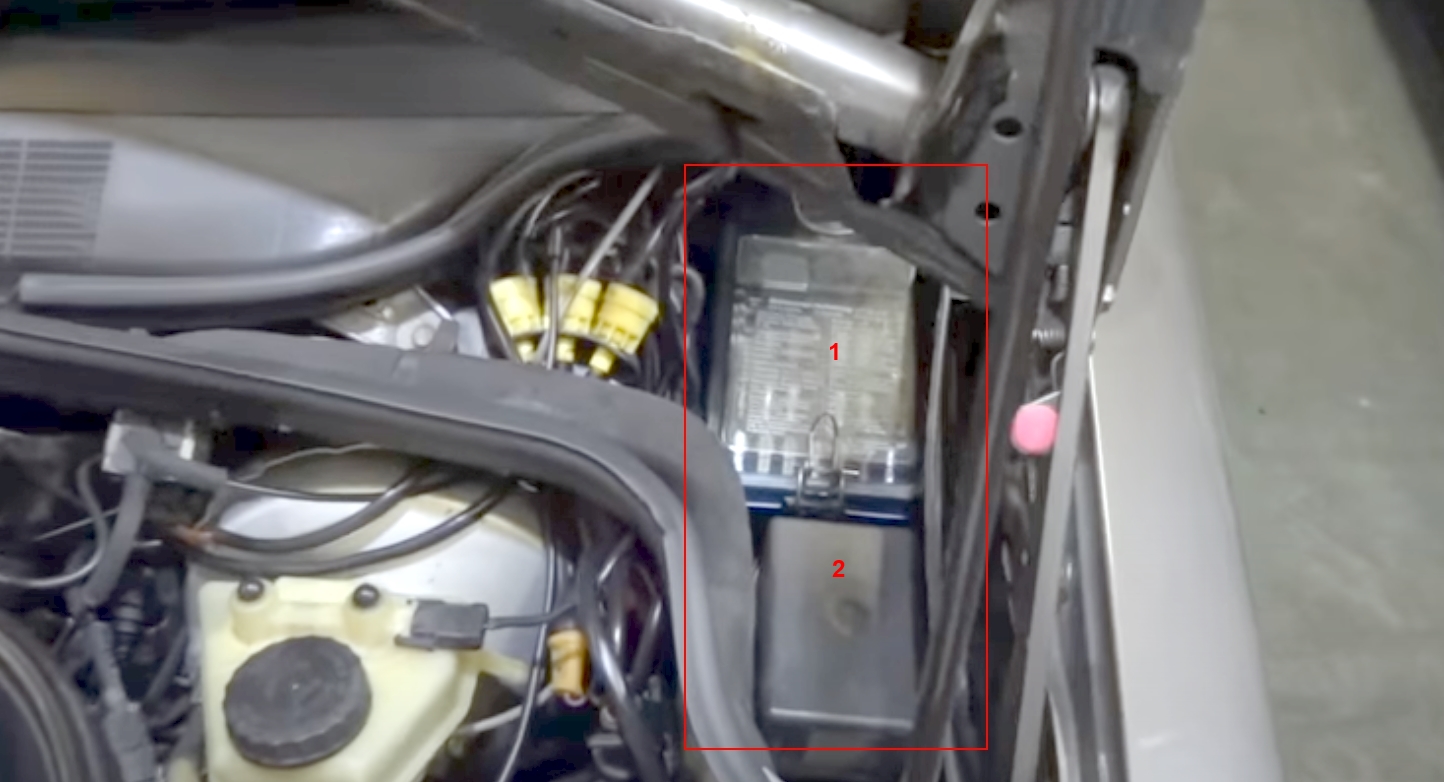

Расположение
Под капотом Мерседес 190 w201 могут быть расположены 2 блока с предохранителями и реле.
Схема
Описание
- Основной блок предохранителей и реле
- Дополнительный блок реле
Блок предохранителей и реле

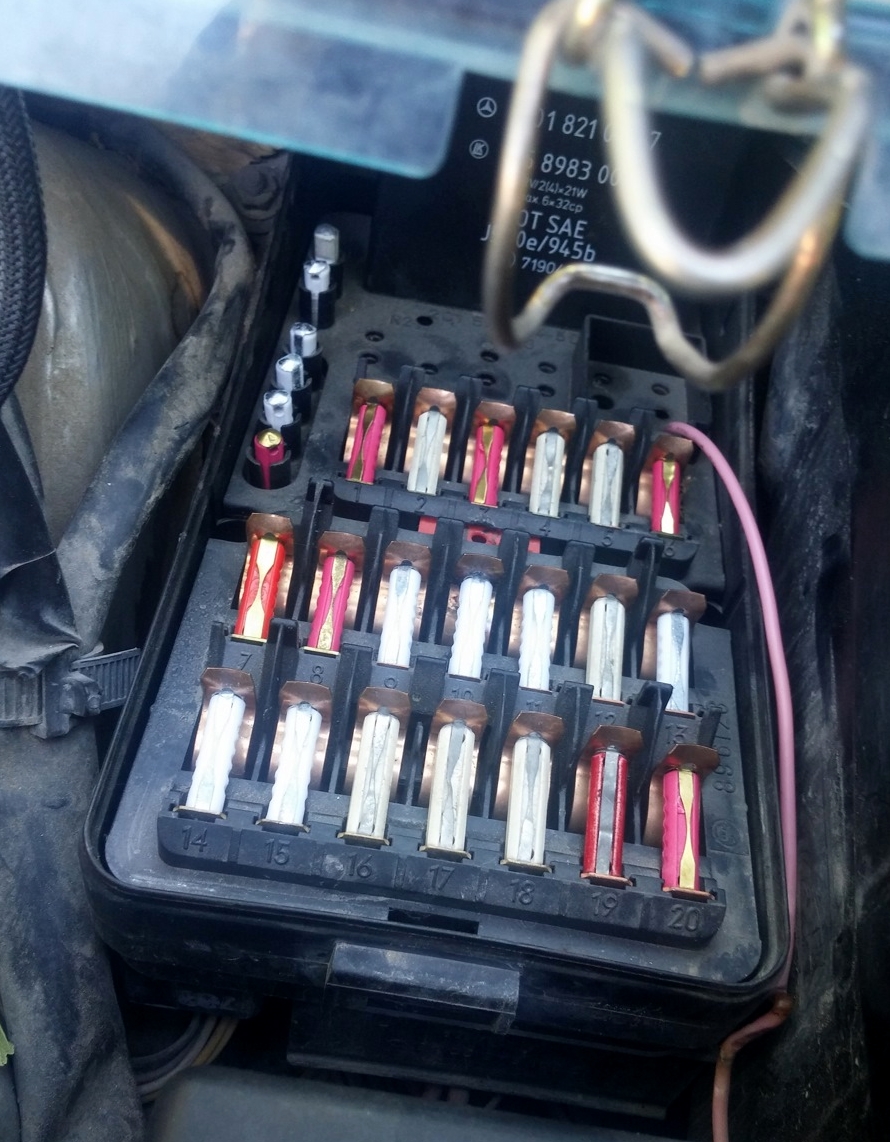

Фото пример

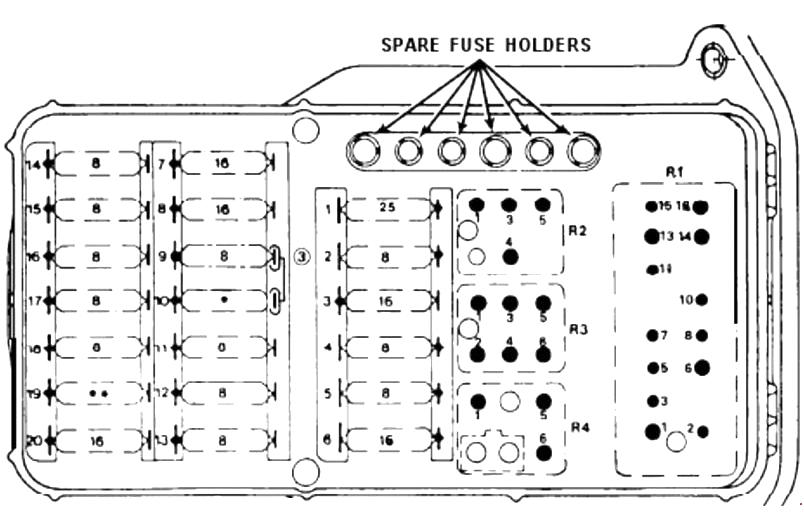

Схема
Назначение
| 1 | 8/16/25A Вентилятор отопителя, реле включения дополнительного вентилятора кондиционера (обмотка) |
| 2 | 8A Карбюратор (реле подогрева впускного коллектора, обмотка) |
| Вентилятор отопителя, реле включения дополнительного вентилятора кондиционера | |
| 3 | 16A Вентилятор отопителя, реле включения дополнительного вентилятора кондиционера |
| 4 | 8A Правая фара дальний свет, контрольная лампа дальнего света и аварийный свет |
| 5 | 8A Левая фара дальний свет |
| 6 | 16A Обогрев заднего стекла, комбинированное реле |
| 7 | 16A Стеклоподъемник передний левый, задний правый |
| 8 | 16A Стеклоподъемник передний правый, задний левый |
| 9 | 8A ABS, лампы стоп-сигнала, лампы заднего хода, круиз-контроль, комбинация приборов, предупреждающие индикаторы, электромагнитный клапан автоматической коробки передач |
| 10 | 8/16A Противоугонная система, вспомогательный вентилятор/вентилятор системы охлаждения, круиз-контроль, электронная система управления двигателем, подогрев сидений, ортопедические сидения, внешние зеркала заднего вида с обогревом, электропривод правого наружного зеркала, тахометр, стеклоочиститель и омыватель, обогрев жиклеров стеклоомывателя, датчик внешней температуры |
| 11 | 8A Звуковой сигнал, указатели поворота, Tempmatic, система оповещения |
| 12 | 8A Противоугонная система, антенна, задний плафон освещения салона, центральный замок, радио, электропривод сидений, реле стеклоподъемника |
| 13 | 8A Диагностический разъем, аварийная сигнализация, автоматическая антенна, радио, CD плеер, освещение багажника, система оповещения, часы, передний плафон освещения салона |
| 14 | 8A Подсветка комбинации приборов, подсветка центральной консоли, стеклоочиститель и омыватель фар, правые габаритные огни, освещение номерного знака |
| 15 | 8A Левые габаритные огни, освещение номерного знака |
| 16 | 8A Передние противотуманные фары, задний противотуманный фонарь |
| 17 | 8A Правый ближний свет |
| 18 | 8A Левый ближний свет |
| 19 | 16A Прикуриватель, радио, обогрев заднего стекла, люк, освещение перчаточного ящика |
| 20 | 16A Стеклоочиститель и омыватель, стеклоочиститель и омыватель фар, фары |
| Реле | |
| R1 | Комбинированное реле (Обогрев заднего стекла, таймер, стеклоочиститель и омыватель, аварийная сигнализация, указатели поворота) |
| R2 | Реле стеклоподъемников |
| R3 | Реле вентилятора |
| R4 | Реле OVP |
За прикуриватель отвечает предохранитель номер 19.
Блок реле
Расположен рядом с основным блоком. Так же закрыт защитной крышкой.
Вариант 1

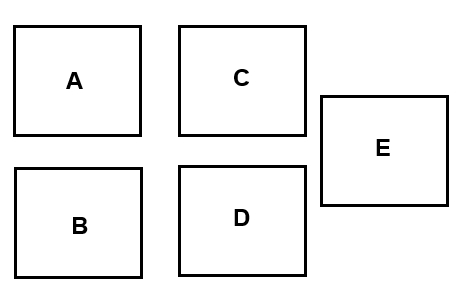

Схема
Обозначение
| A | Реле комфорта |
| B | Стеклоподъемники, Электропривод сидений |
| C | K3 = Нагреватель впускного коллектора K8 / 1 = двойной дополнительный вентилятор K9 = дополнительный вентилятор K12 = Круиз-контроль, отсечка топлива |
| D | Реле очистителя фар |
| E | K12 / 1 = Круиз-контроль K17 / 1 = отсечка топлива K17 / 2 = отсечка топлива с отсечкой отсечки |
Вариант 2

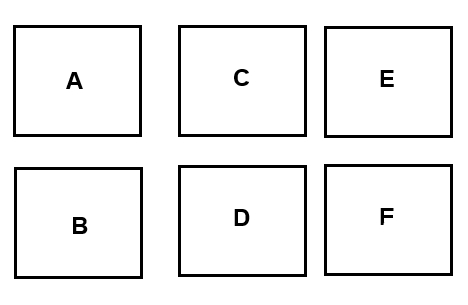

Схема
Расшифровка
| A | K24 = реле комфорта (США) F12 = дополнительный блок предохранителей, дополнительный нагреватель |
| B | F22 / 1 = дополнительный блок предохранителей, вентилятор, прицепное устройство, подогрев сидений (AHV / SIH) |
| C | K9 = дополнительный вентилятор K12 = Круиз-контроль, отсечка топлива |
| D | K2 = Омыватель фар |
| E | K3 / 1 = Нагреватель впускного коллектора (PSV) |
| F | F14 = дополнительный блок предохранителей, система безопасности (EDW) K12 / 1 = отключение давления наддува круиз-контроля K35 = обогрев кислородного датчика |
Есть что добавить — пишите в комментарии.
