Мерседес Мл 166 (Гл 166) предохранители и реле
Mercedes ML W166 представляет третье поколение внедорожников M-класса Mercedes-Benz которое выпускалось в 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 году и поставлялась по всему миру. За это время модель прошла рестайлинг. Данная информация будет полезна так же и владельцам Mercedes GL X166 и Mercedes GLS X166, т. к. данные автомобили имеют схожие электрические схемы. В ней вы сможете найти описание предохранителей и реле Мерседес 166 со схемами блоков, фото примерами их исполнения и местами расположения. Отметим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле в блоках может отличаться от представленного и зависит от года выпуска, уровня оснащения и региона поставки Вашего автомобиля.
Блоки под капотом

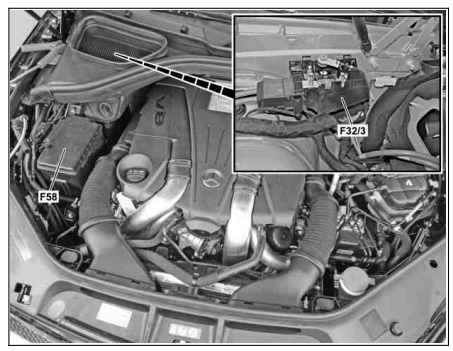

Расположение
Схема
Описание
- F32/3 — Блок силовых предохранителей
- F58 — Блок предохранителей и реле
Блок предохранителей и реле

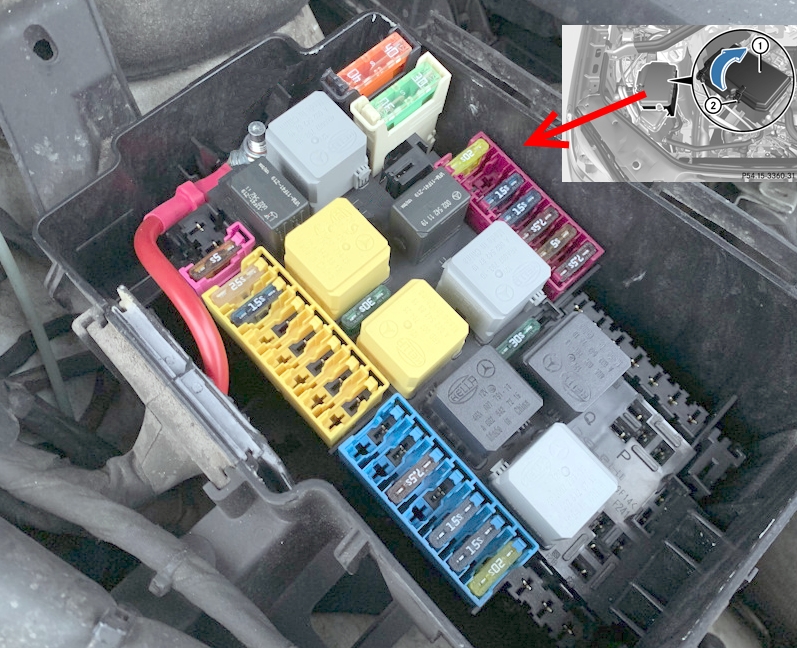

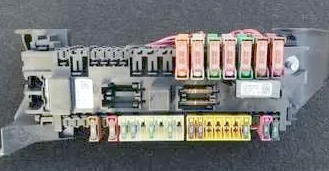

Фото — пример

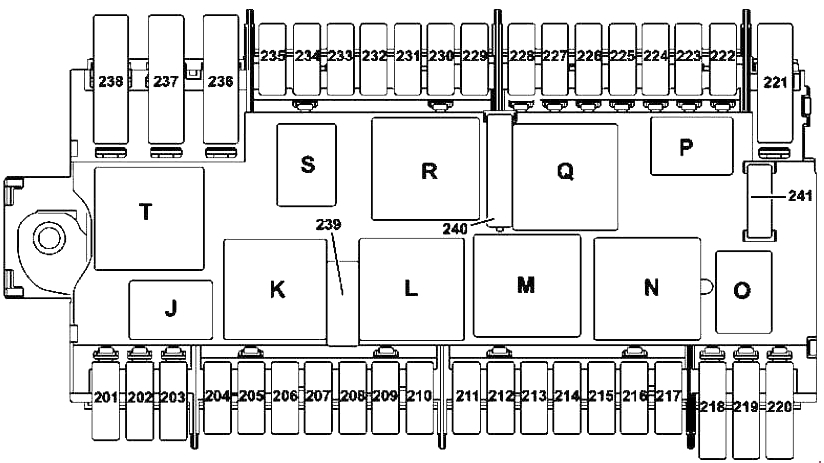

Схема
Обозначение
| 201 | Резерв |
| 202 | 20A Нагревательное устройство автономного отопителя |
| 203 | 5A Сирена сигнализации |
| 204 | 25A Блок управления электронной системой стабилизации движения |
| 205 | 15A Левый звуковой сигнал |
| Правый звуковой сигнал | |
| 206 | Резерв |
| 207 | Резерв |
| 208 | Резерв |
| 209 | Резерв |
| 210 | Резерв |
| 211 | Резерв |
| 212 | Резерв |
| 213 | 7,5A Действительно для двигателей 642, 651: |
| Блок управления CDI | |
| Действительно для двигателя 157, 276, 278: | |
| Блок управления ME | |
| 214 | 15A Действительно для двигателя 157, 276, 278: |
| Блок управления ME | |
| Действительно для а/м с двигателем 651: | |
| Блок управления CDI | |
| BlueTEC: | |
| Блок управления датчиком Nox | |
| 215 | 15A Действительно для автомобилей с двигателем 157, 276, 278: |
| Электрическое штекерное соединение двигателя/моторного отсека (контакт 7) | |
| Действительно для а/м с двигателем 642: | |
| Электрическое штекерное соединение двигателя/моторного отсека (контакт 7) через концевую кабельную муфту клеммы 87 D3 | |
| Исполнительный механизм жалюзи радиатора | |
| Действительно для а/м с двигателем 651: | |
| Электрическое штекерное соединение двигателя/моторного отсека (контакт 7) | |
| Исполнительный механизм жалюзи радиатора | |
| 216 | 15A Действительно для двигателя 157, 276, 278: |
| Концевая кабельная муфта, клемма 87D2 | |
| Действительно для а/м с двигателем 642: | |
| Блок управления CDI | |
| Электрическое штекерное соединение двигателя/моторного отсека (контакт 6) | |
| Регулируемая левая опора двигателя | |
| Регулируемая правая опора двигателя | |
| Действительно для а/м с двигателем 651: | |
| Электродвигатель вентилятора | |
| Блок управления CDI | |
| Электрическое штекерное соединение двигателя/моторного отсека (контакт 6) | |
| Регулируемая левая опора двигателя (Y123) Регулируемая правая опора двигателя | |
| 217 | 20A Действительно для двигателя 157, 276, 278: |
| Электрическое штекерное соединение двигателя/моторного отсека (контакт 5) | |
| Действительно для двигателей 642, 651: | |
| Блок управления CDI | |
| Электрическое штекерное соединение двигателя/моторного отсека (контакт 5) | |
| 218 | Резерв |
| 219 | 10A Действительно для двигателя 278, 157:Циркуляционный насос охладителя наддувочного воздуха |
| 220 | Резерв |
| 222 | Резерв |
| 223 | Резерв |
| 224 | Резерв |
| 225 | Резерв |
| 226 | Резерв |
| 227 | Резерв |
| 228 | Резерв |
| 229 | 7,5A Передняя левая блок-фара |
| 230 | 5A Блок управления электронной системой стабилизации движения |
| 231 | 7,5A Передняя правая блок-фара |
| 232 | 15A Блок управления полностью интегрированной системой управления КП |
| Автомобили без функции «ECO Start-Stopp»: Блок управления дополнительного насоса трансмиссионного масла | |
| 233 | 15A Блок управления фар |
| 234 | 5A Электрический модуль управления DISTRONIC |
| 235 | 20A Подогрев щеток стеклоочистителя |
| 236 | Резерв |
| 237 | 15A КП 722.9: Модуль сервопривода АКП для системы DIRECT SELECT |
| 238 | 40A Компрессор AIRMATIC |
| 239 | 30A Электродвигатель стеклоочистителя |
| 240а | 30A Автомобили без функции «ECO Start-Stopp»: Стартер |
| 240b | 30A Автомобили с функцией «ECO Start-Stopp»: Блок силовых предохранителей моторного отсека |
| 241 | Резерв |
| Реле | |
| J | Реле звуковых сигналов |
| K | Реле режимов работы стеклоочистителя 1/2 |
| L | Реле стеклоочистителя вкл./выкл. |
| M | Реле клеммы 50 стартера |
| N | Реле эл. цепи клеммы 87M |
| O | Реле турбокомпрессора |
| P | Реле резерва |
| Q | Реле клеммы 15 (без поддержки) |
| R | Реле клеммы 15 |
| S | Реле подогрева щёток стеклоочистителя |
| T | Реле AIRMATIC |

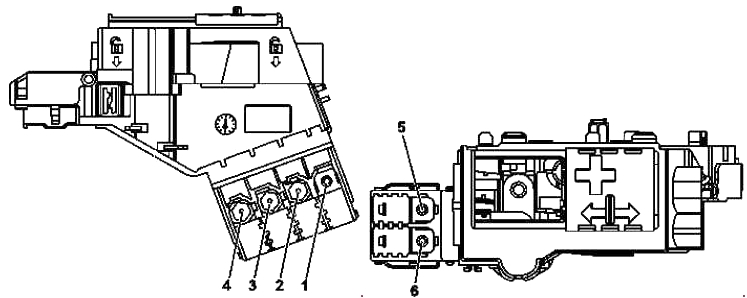

Блок силовых предохранителей

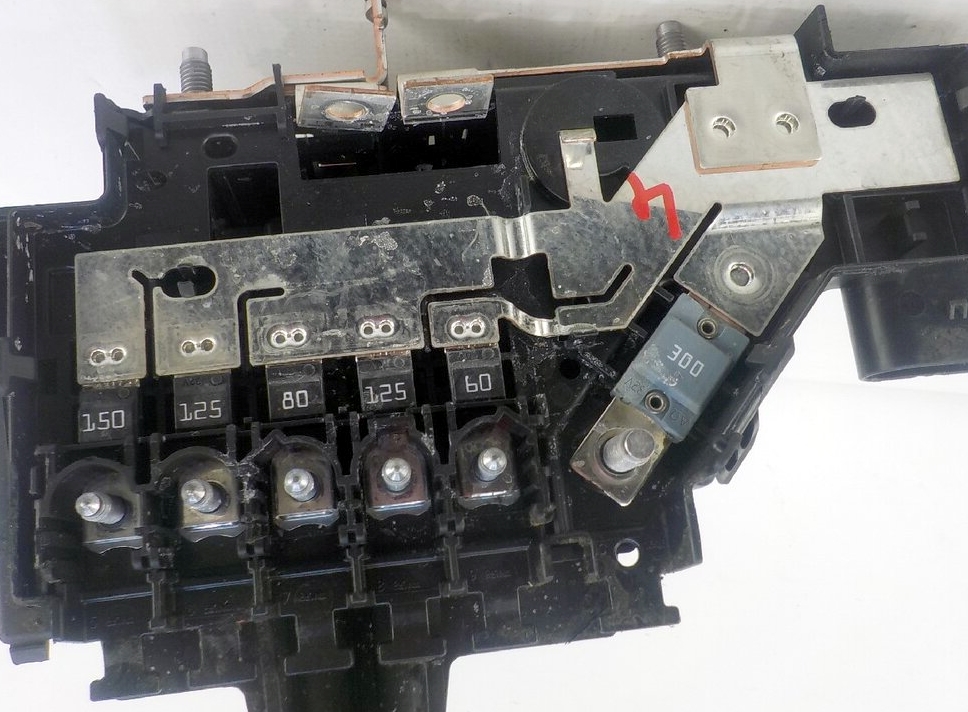

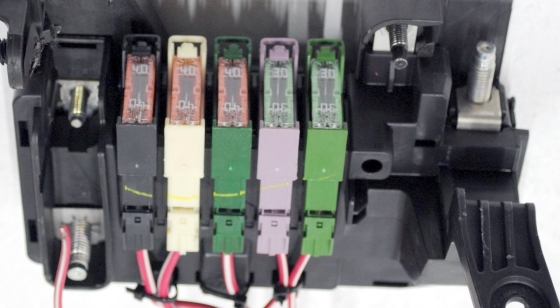

Фотография

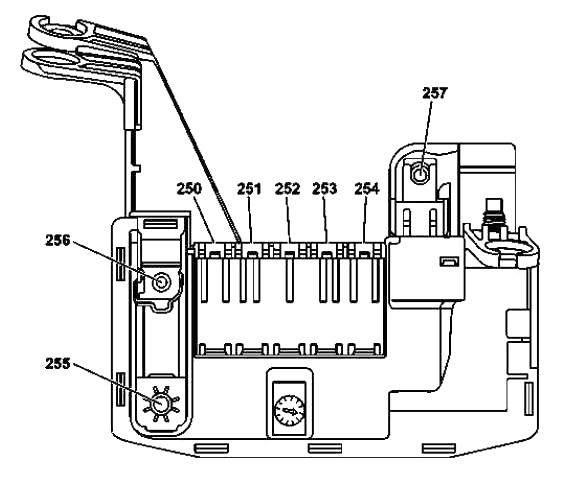

Схема
Расшифровка
| 250 | 40A Блок управления SAM |
| 251 | 40A Блок управления SAM |
| 252 | 40A Блок управления SAM |
| 253 | 30A Блок управления передней левой двери |
| 254 | 30A Блок управления задней левой двери |
| 255 | 200A Блок силовых предохранителей отсека для АКБ |
| 256 | 150A Блок предохранителей задней части салона |
| 257 | 150A Дизельный двигатель: Дополнительный электро подогреватель |

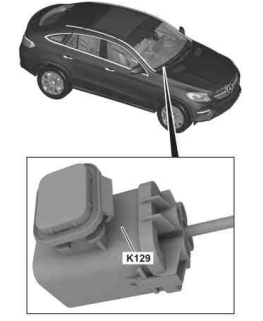

Возможно установка некоторых элементов реле вне данных блоков, например реле подогрева шлангов к форсункам омывателя.
Блоки в салоне

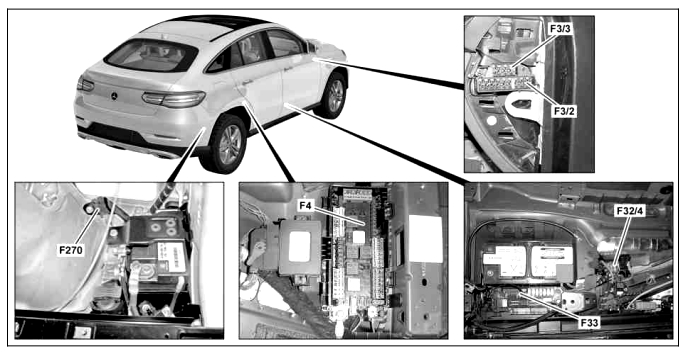

Расположение
Схема
Назначение
- F3/2, F3/3 — Блок предохранителей в панели приборов
- F4 — Основной блок предохранителей и реле в задней части салона
- F32/4 — Блок силовых предохранителей
- F33 — Блок предохранителей отсека для АКБ
- F270 — Предохранитель буферной АКБ
Блок предохранителей и реле

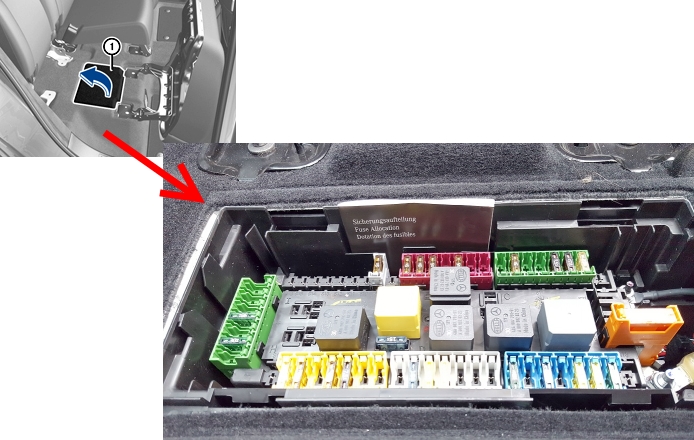

Основной блок с предохранителями и реле в салоне находится под задним сидением и закрыт защитной крышкой.

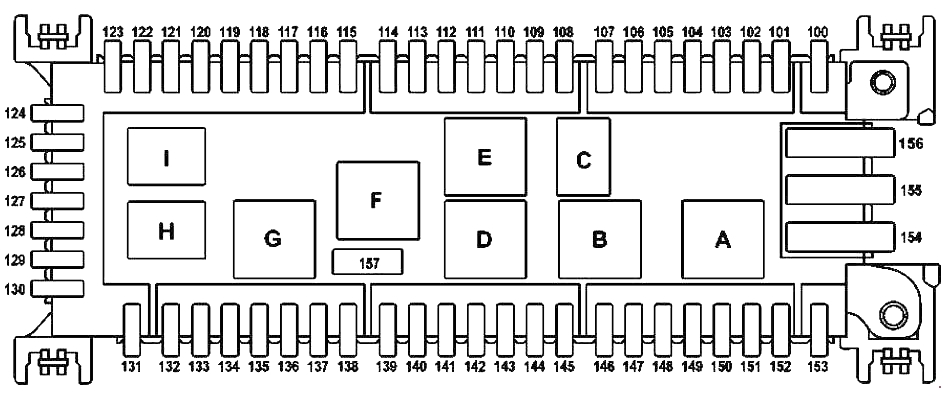

Схема
Описание
| 100 | 5A Аудио модуль |
| Модуль управления COMAND | |
| Электрическое штекерное соединение внешней навигации | |
| 101 | 20A Блок управления системы распознавания наличия прицепа |
| 102 | 7,5A Блок управления сиденья водителя |
| 103 | 7,5A Блок управления сиденья переднего пассажира |
| 104 | 5A Антенный усилитель /компенсатор мобильной связи |
| Модуль Bluetooth® | |
| 105 | 5A Держатель для навигационного модуля |
| 106 | 5A Блок управления привода откидной двери багажного отделения |
| 107 | 10A Модуль разблокировки 2-го ряда сидений слева |
| Модуль разблокировки 2-го ряда сидений справа | |
| 108 | Резерв |
| 109 | Резерв |
| 110 | 5A Блок управления AdBlue® |
| 111 | 15A Розетка прицепа |
| 112 | 5A Блок управления топливного насоса |
| 113 | 5A Блок управления электрического стояночного тормоза |
| 114 | 5A Переключатель проборов наружного освещения |
| 115 | 5A Блок управления системы распознавания наличия прицепа |
| 116 | 5A Концевая муфта клеммы 87 блока управления радарными датчиками |
| Модуль управления COLLISION PREVENTION ASSIST | |
| 117 | 5A Блок управления системы ночного видения |
| 118 | Резерв |
| 119 | 5A Блок управления раздаточной коробки |
| 120 | 5A Датчик качества топлива |
| Блок управления цифрового тахографа | |
| 121 | Резерв |
| 122 | Резерв |
| 123 | Резерв |
| 124 | 30A Электрическое штекерное соединение функции Elektric-Brake-Control |
| 125 | Резерв |
| 126 | 15A Блок управления системы распознавания прицепа |
| 127 | 30A Блок управления сиденья водителя |
| 128 | 20A Блок управления системы распознавания прицепа |
| 129 | 30A Блок управления сиденья переднего пассажира |
| 130 | 20A Блок управления системы распознавания прицепа |
| 131 | Резерв |
| 132 | 25A Блок управления топливного насоса |
| 133 | 5A Приемник пульта дистанционного радиоуправления автономным отопителем |
| 134 | 5A Датчик давления системы распознавания занятости сиденья |
| Система распознавания занятости и AKSE сиденья переднего пассажира | |
| 135 | 5A Плафон освещения перчаточного ящика |
| 136 | 7,5A Блок управления системы удержания пассажиров (Supplemental Restraint System) |
| 137 | 5A Электрический предохранитель подготовки для установки системы Electronic Toll Collection |
| Электронное оборудование камера заднего вида | |
| Электрическое штекерное соединение внешней навигации | |
| 138 | 15A Блок управления активной системы стабилизации кренов |
| 139 | Резерв |
| 140 | 7,5A Блок управления AdBlue® |
| 141 | 15A Блок управления AdBlue® |
| 142 | 20A Блок управления AdBlue® |
| 143 | Резерв |
| 144 | Резерв |
| 145 | 7,5A Подстаканник |
| 146 | 30A Режекторный фильтр заднего стекла |
| 147 | 30A Аудиомодуль |
| Модуль управления COMAND | |
| 148 | 15A Элемент подогрева прикуривателя |
| Разъёмное соединение подстаканника | |
| 149 | 5A Розетка 115 В |
| 150 | 20A Розетка в багажнике |
| 151 | 20A Розетка 2-го ряда сидений слева |
| Розетка во 2-м ряду сидений справа | |
| 152 | 30A Блок управления систем задней части салона |
| 153 | 25A Блок управления преобразователя переменного/постоянного тока |
| 154 | 40A Блок управления привода откидной двери багажного отделения |
| 155 | Резерв |
| 156 | Резерв |
| 157 | 15A Электродвигатель стеклоочистителя двери багажника |
| Реле | |
| А | Реле розетки клеммы 15R2 |
| B | Реле обогрева заднего стекла |
| C | Резервное реле |
| D | Реле AdBlue® |
| E | Реле клеммы 15 |
| F | Реле стеклоочистителя заднего стекла |
| G | Реле клеммы 15R1 |
| H | Резервное реле |
| I | Резервное реле |
За прикуриватель отвечают предохранители 148 — 151.
Блок предохранителей в панели
В правом торце панели приборов, за защитной крышкой установлен блок с предохранителями.

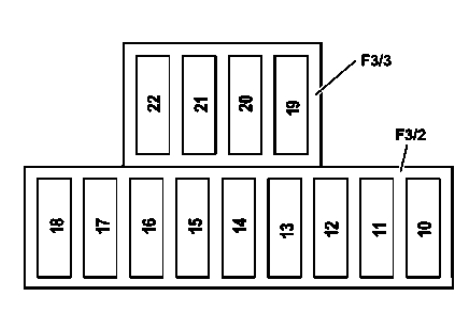

Схема
Обозначение
- 10 7,5A Блок управления электронным замком зажигания
- 11 10A Блок управления электронным модулем рулевой колонки
- 12 5A Комбинация приборов
- 13 15A Электронный регулятор вспомогательного вентилятора
- 14 5A Диагностический разъем
- 15 5A Верхняя блок-панель управления
- 16 Резерв
- 17 Резерв
- 18 Резерв
- 19 15A Блок-панель управления системой климат-контроля
- 20 5A Блок управления электронным модулем рулевой колонки
- 21 7.5A Дисплей Audio/ COMAND
- 22 Резерв

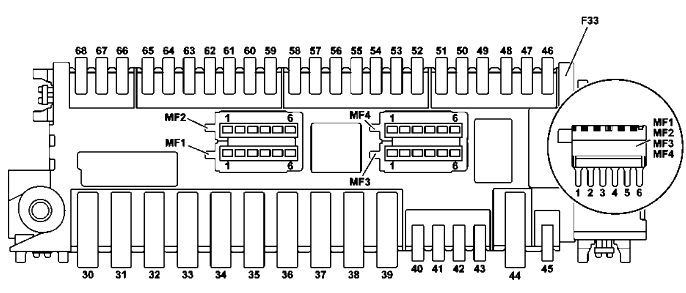

Блок предохранителей возле АКБ
В нише рядом с аккумуляторной батареей устанавливатеся ещё одни блок с предохранителями.
Схема
Назначение
| 30 | 40A Блок управления усилителя акустической системы |
| 30A Усилитель низкочастотного динамика | |
| 31 | 40A Модуль предохранителей и реле моторного отсека |
| 32 | 40A Регулятор вентилятора |
| 33 | 40A Передний левый реверсивный натяжитель ремня безопасности |
| 34 | 40A Блок предохранителей в задней части салона |
| 35 | 40A Реверсивный натяжитель переднего правого ремня безопасности |
| 36 | 40A Блок предохранителей, клемма 30, передняя панель |
| 37 | 40A Измерительный провод |
| 38 | Резерв |
| 39 | Резерв |
| 40 | 25A Электронный регулятор вентилятора системы кондиционирования задней части салона |
| 41 | Резерв |
| 42 | Резерв |
| 43 | Резерв |
| 44 | Резерв |
| 45 | 5A Блок управления цифрового тахографа |
| 46 | Резерв |
| 47 | 10A Блок управления усилителя акустической системы |
| 48 | 30A Блок управления систем задней части салона |
| 49 | 5A Блок управления EDW/ защиты от буксировки/ охраны салона |
| 50 | 5A Блок управления системы аварийного вызова |
| 51 | 5A Антенный усилитель FM 1, AM, ZV и KEYLESS-GO |
| 52 | 30A Блок управления передней правой двери |
| 53 | 15A Потолочная блок-панель управления |
| 54 | Измерительный провод |
| 55 | 30A Блок управления систем задней части салона |
| 56 | 15A Блок управления KeyLess-Go |
| 57 | 30A Блок управления задней правой двери |
| 58 | 30A Блок управления раздаточной коробки |
| 59 | 7,5A Блок управления системы удержания пассажиров (Supplemental Restraint System) |
| 60 | 7,5A Потолочная блок-панель управления |
| 61 | Резерв |
| 62 | 15A Блок управления AIRMATIC |
| 63 | 20A Модуль управления панорамным сдвижным люком |
| Модуль управления сдвижного люка | |
| 64 | 30A Пневмонасос мультиконтурного сиденья |
| 65 | 30A Блок предохранителей, клемма 30g, передняя панель |
| 66 | Резерв |
| 67 | 30A Блок управления электрического стояночного тормоза |
| 68 | 30A Блок управления электрического стояночного тормоза |
| MF1 | 5A Контакт 1: Панель управления аудиомодуля /системы COMAND |
| Контакт 2: | |
| Нижняя блок-панель управления | |
| Блок-панель управления режима езды по бездорожью | |
| Контакт 3: Блок управления системы помощи при парковке | |
| Контакт 4: Блок управления электронной системой стабилизации движения | |
| Контакт 5: Блок управления SAM | |
| Контакт 6: Блок управления усилителя акустической системы | |
| MF2 | 5A Контакт 1: Блок управления HBF |
| Контакт 2: Блок управления системы контроля давления в шинах | |
| Контакт 3: | |
| Блок управления цифрового звукового радиовещания | |
| Блок управления Satellite Digital Audio Radio (SDAR) | |
| Контакт 4: Многофункциональная камера | |
| Контакт 5: Блок управления мультимедийного интерфейса | |
| Контакт 6: | |
| Камера заднего вида | |
| Блок управления камеры 360° | |
| MF3 | 5A Контакт 1: Дисплей в задней части салона слева |
| Контакт 2: Дисплей в задней части салона справа | |
| Контакт 3: | |
| ТВ-тюнер (аналоговый /цифровой) | |
| Цифровой ТВ-тюнер | |
| Контакт 4: DVD-проигрыватель | |
| Контакт 5: Блок управления видео-и радарных датчиков | |
| Контакт 6: Резерв | |
| MF4 | Контакт 1: Резерв |
| Контакт 2: Резерв | |
| Контакт 3: Резерв | |
| Контакт 4: Резерв | |
| Контакт 5: Резерв | |
| Контакт 6: Резерв |
Блок силовых предохранителей
Данный блок предохранителей высокой мощности так же расположен возле аккумуляторной батареи.
Схема
Расшифровка
- 40A Блок управления электронной системой стабилизации движения
- Резерв
- 30A Автомобили с функцией «ECO Start-Stopp»: Модуль предохранителей и реле моторного отсека
- Резерв
- 150A Модуль предохранителей и реле моторного отсека
- 125A Электродвигатель вентилятора
- 300/400A Блок силовых предохранителей в салоне
- 100A Блок управления электро усилителем рулевого управления
Нашли ошибку или есть что добавить — пишите в комментарии.
