Мерседес Вито 639 предохранители и реле
Mercedes-Benz Vito Viano W639 V-Class представляет второе поколение модельного ряда Мерседес Вито с обозначением 639 и выпускался в 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 году. За это время модель прошла обновление. В данной статье мы представим описание предохранителей и реле Мерседес Вито 639 со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.
Исполнение блоков и назначение элементов в них может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения.
Блок под капотом

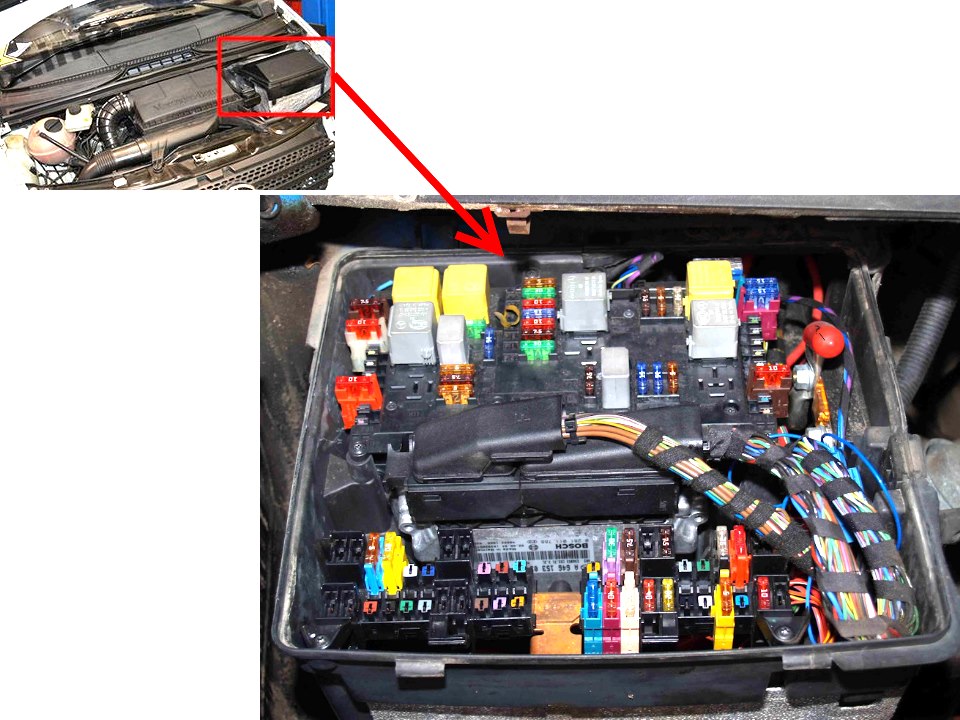

Под капотом основной блок предохранителей находится слева или справа моторного отсека, за защитной крышкой и состоит из нескольких отделов.
Предохранители
Гравный верхий отдел

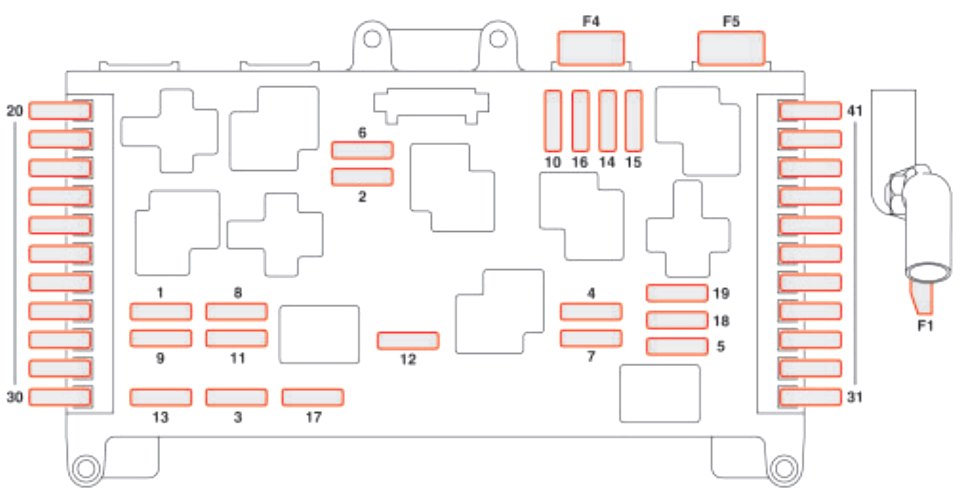

Схема
Описание
| 1 | 30A Стеклоочистители |
| 2 | 15A Сигнал |
| 3 | 5A Выключатель стоп-сигнала |
| 4 | 7,5A Обогрев |
| 5 | 5A Диагностический разъем, поворотный переключатель света, комбинация приборов |
| 6 | 5A Компоненты двигателя |
| 7 | 30A Задний стеклоочиститель |
| 8 | 10A Терминал 87 (1) |
| 9 | 15A Терминал 87 (2) |
| 10 | 10A Терминал 87 (3) |
| 11 | 7,5A Клемма 30 Z двигателя |
| 12 | 30A Обогрев заднего стекла |
| 13 | 7,5A Замок зажигания / панель приборов |
| 14 | 7,5A Тормозная система |
| 15 | 5A Регулировка угла наклона фар |
| 16 | 25A Пусковой двигатель |
| 17 | 15A Топливный насос |
| 18 | 15A Освещение прикуривателя / перчаточного ящика |
| 19 | 5A Радио |
| 20 | 15A Катушки зажигания М112 |
| 20 | 5A Дизель HFM |
| 21 | 7,5A Автоматическая коробка передач |
| 22 | 7,5A Тахограф |
| 23 | 10A Блок управления подушками безопасности |
| 24 | 5A Зеркало заднего вида |
| 25 | 5A Блок управления прицепом |
| 26 | 5A Реле отключения |
| 27 | 5A Клемма 15 производитель кузова / оборудования |
| 28 | 10A Блок управления коробкой передач |
| 29 | 5A Система помощи при трогании с места |
| 30 | Резерв |
| 31 | 10Ф Сигнал ATA |
| 32 | 5A Разъем для мобильного телефона / VICS |
| 33 | 10A Подушка безопасности, автоматическое распознавание детского сиденья |
| 34 | 5A Клемма 15 R производитель кузова / оборудования |
| 35 | 7,5A Верхняя панель управления |
| 36 | 10A Регулировка поясницы (сиденье) |
| 37 | 7,5A Зеркало для макияжа с подсветкой |
| 38 | 7,5A Развлечения в задней части салона |
| 39 | Резерв |
| 40 | 10A Предохранитель двигателя (дизель) |
| 40 | 20A Предохранитель двигателя (бензин) |
| 41 | 10A Предохранитель двигателя (дизель) |
| 41 | 20A Предохранитель двигателя (бензин) |
| F1 | 225A Клемма 30, электрическая система, генератор |
| F4 | 60A Вентилятор кондиционера (блок охлаждения) |
| F5 | 40A Насос вторичного воздуха |
Нижний правый отдел
Схема
Обозначение
| 21 | 5A Переключатель света и верхняя часть панели управления |
| 22 | 7,5A Развлечения в задней части салона |
| 23 | 10A Внутренний свет |
| 24 | 7,5 / 25А Верхняя панель управления и подъемно-сдвижной люк |
| 25 | 25A Сдвижная / откидная крыша заднего отделения |
| 26 | 5A Дополнительный обогреватель, радиоприемник |
| 27 | 7,5A Кондиционер в передней части салона |
| 28 | 15A Розетка для развлечения в задней части салона |
| 29 | 7,5A Модуль управления мобильным телефоном / CD-чейнджером / микрофоном |
| 30 | 30A Органы управления обогревом сидений |
| 31 | 5A Тахограф |
| 32 | 5A Шлюз диагностики |
| 33 | 10A Разъем диагностики |
| 34 | 15A Аудио шлюз |
| 35 | Резерв |
| 36 | 30А Система очистки фар |
| 37 | 10А Звуковой сигнал батареи ATA |
| 38 | 20А Замок рулевой колонки |
| 39 | 40А Вентилятор переднего отсека |
Нижний левый отдел
Схема
Назначение
| 21 | 15A Розетка 12 В в салоне слева |
| 22 | 15A Розетка 12 В в салоне справа |
| 23 | 20A Розетка прицепа |
| 24 | 25A Блок распознавания прицепа |
| 25 | 30A Регулировка водительского сиденья |
| 26 | 30A Регулировка сиденья второго водителя |
| 27 | 30A Электрическая раздвижная дверь левая |
| 28 | 30A Электрическая раздвижная дверь правая |
| 29 | 30A Вентилятор заднего отсека |
| 30 | 40A Система пневматической подвески |
| 31 | 10A Парктроник |
| 32 | 5A Датчик давления в шинах |
| 33 | 25A Аудиосистема |
| 34 | 5A Блок управления мобильным телефоном / VICS, TV Booster |
| 35 | 20A Блок управления автономным отоплением |
| 36 | Резерв |
| 37 | 5A Система кондиционирования задней части салона |
| 38 | 7,5A COMAND управление камерой |
| 39 | 5A Обычный таксометр |
| 40 | 15A Розетка 12 В, задняя правая |
| 41 | 10A Блок управления указателем поворота на крыше |
| 42 | Резерв |
За работу прикуривателя отвечают предохранители номер 21, 22 и 40 на 15А.
Реле

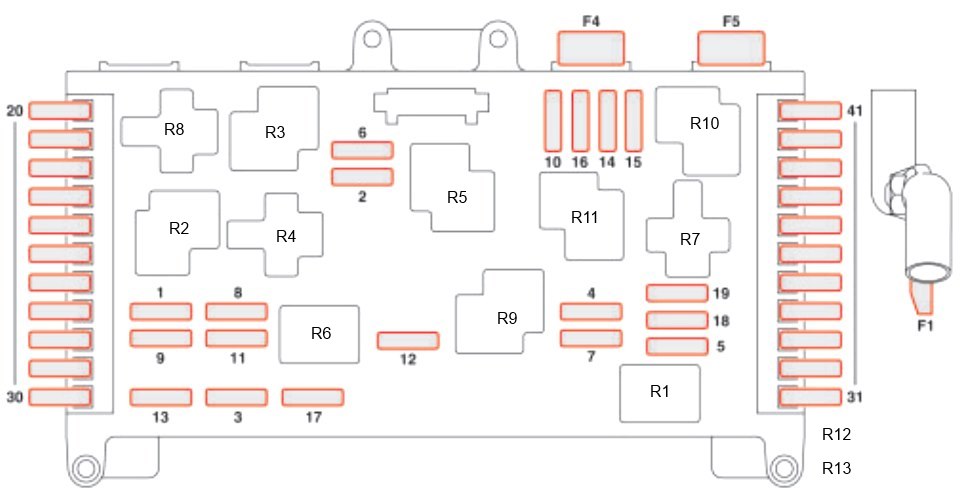

Схема
Расшифрова
| R1 | Реле звукового сигнала |
| R2 | Реле стеклоочистителя No1 |
| R3 | Реле стеклоочистителя No2 |
| R4 | Силовое реле; |
| Управление двигателем. | |
| R5 | Реле стартера |
| R6 | Реле топливного насоса |
| R7 | Реле контакта 15R |
| R8 | Реле контакта 15R |
| R9 | Реле обогрева заднего стекла |
| R10 | Реле контакта 15R |
| R11 | Реле контакта 15R |
| R12 | Реле омывателя фар |
| R13 | Реле насоса впрыска вторичного воздуха |
Блок в салоне

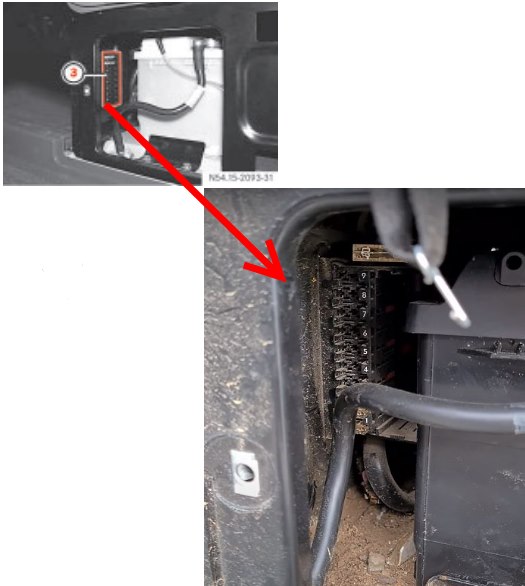

Он расположен сбоку водителького сидения.
Схема
Описание
| F6 | Модуль регистрации и возбуждения сигналов (SАМ) / блок предохранителей и реле (SRB) / блок управления двигателем, замок зажигания, комбинация приборов |
| 1 | 25A Блок управления дверью, слева |
| 2 | 25A Блок управления дверью, справа |
| 3 | 25A Блок управления параметрируемым спецмодулем |
| Резервный (для Китая) | |
| 4 | 25A Блок управления параметрируемым спецмодулем |
| Резервный (для Китая) | |
| 5 | 15A Гнездо электропитания на 12 В на каркасе сиденья переднего пассажира |
| Резервный (для Китая) | |
| 6 | Резервный |
| Дополнительная комплектация для автомобиля для путешествий / минивэна [1] | |
| 7 | Резервный |
| 8 | Резервный |
| Дополнительная комплектация для автомобиля для путешествий / минивэна [1] | |
| 9 | Резервный |
| Дополнительная комплектация для автомобиля для путешествий / минивэна [1] | |
| 10 | Резервный |
| 11 | Резервный |
| 12 | Резервный |
| 13 | 15/20A Радиоприемник / система COMMAND / 1-е и 2-е гнездо DIN |
| 14 | 7,5A Оборудование для доукомплектации мобильным телефоном / система развлечения пассажиров в задней части автомобиля |
| 15 | 5A Тахограф / интерфейс Media Interface |
| 16 | 25A Акустическая система |
| 17 | 5A Таксометр |
| 18 | 25A Панель управления под крышей / сдвижной верхний люк |
Больше информации про ремонт и обслуживание Мерседес Вито 639, можете узнать в данном оригинальном руководстве: «скачать.»
У нас на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.
А если есть что добавить — пишите в комментарии.
