Mitsubishi Lancer 10 предохранители и реле
Mitsubishi Lancer 10 го поколения производился в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 году с двигателями объемом 1,5 1,6 1,8 2,0 литра. За это время модель прошла рестайлинг. Mitsubishi Lancer Evolution или Mitsubishi Lancer Evo это спортивный вариант модельного ряда Лансера. В данной статье мы покажем описание предохранителей и реле Митсубиси Лансер 10 со схемами блоков, фото — примерами исполнения и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.
Количество элементов в блоках вашего Митсубиси Лансер 10 может отличатся от представленного и зависит от года выпуска, уровня оснащения и региона поставки.

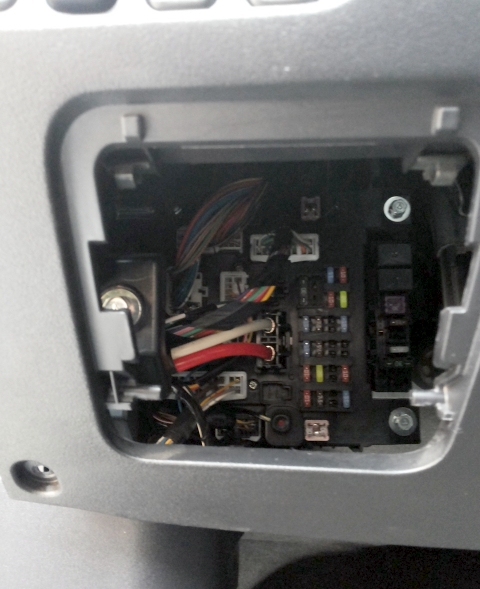

Блок в салоне
Расположен под панелью приборов со стороны водителя за защитной крышкой.
Сверяйте назначение со своими схемами на обратной стороне защитной крышки.

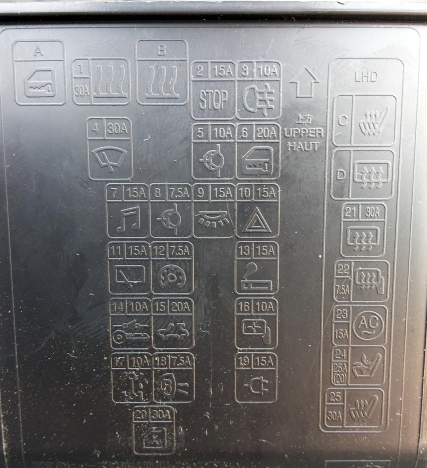

Фото — пример схемы с крышки блока

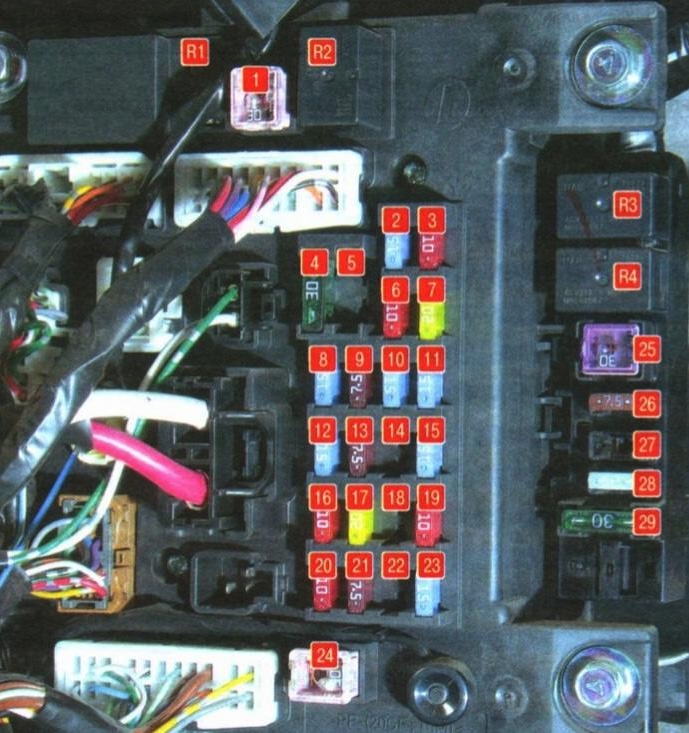

Схема
Описание предохранителей
| 1 | 30А Отопитель / обогреватель |
| 2 | 15А Стоп-сигналы |
| 3 | 10А Задний противотуманный фонарь |
| 4 | 30А Стекло очиститель ветрового окна |
| 5 | Резерв |
| 6 | 10А Цепь дополнительного оборудования |
| 7 | 20А Замки дверей |
| 8 | 15А Аудиосистема |
| 9 | 7,5А Цепь дополнительного оборудования |
| 10 | 15А Лампы освещения салона |
| 11 | 15А Аварийная световая сигнализация |
| 12 | 15А Стекло очиститель окна двери задка |
| 13 | 7,5А Контрольно — измерительные приборы |
| 14 | Резерв |
| 15 | 15А Прикуриватель (передняя розетка электропитания) |
| 16 | 10А Замок зажигания |
| 17 | 20А Электропривод люка |
| 18 | Резерв |
| 19 | 10А Наружные зеркала заднего вида |
| 20 | 10А Система полного привода |
| 21 | 7,5А Фонари заднего хода |
| 22 | Резерв |
| 23 | 15А Дополнительная розетка электропитания |
| 24 | 30А Электро стеклоподъемники |
| 25 | 30А Обогрев стекла двери задка |
| 26 | 7,5А Обогреватели наружных зеркал заднего вида |
| 27 | 15А Электропитание |
| 28 | 20/25А Электропривод сидений |
| 29 | 30А Обогрев сидений |
За прикуриватель отвечает предохранитель номер 15, а за розетку — 23 на 15А.
Назначение реле
- Реле замков двери
- Реле отопителя
- Реле обогрева сидений
- Реле обогрева стекла двери задка
Блоки под капотом

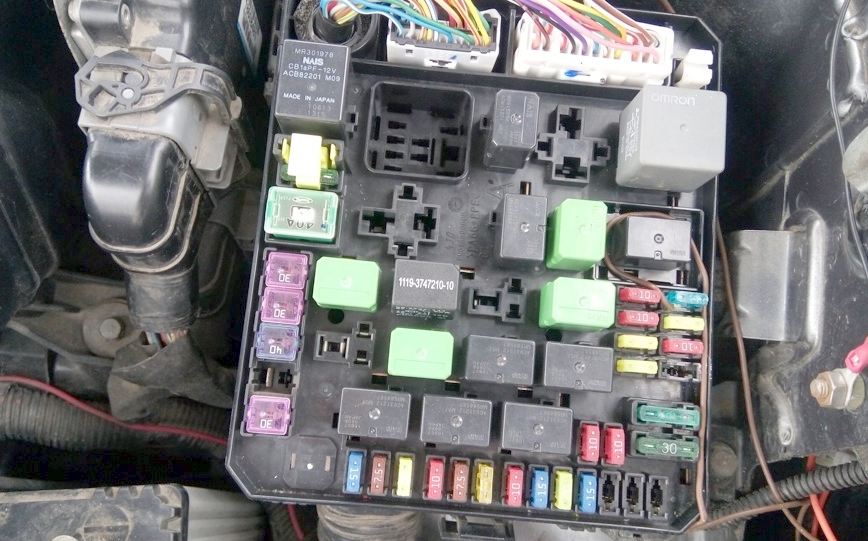

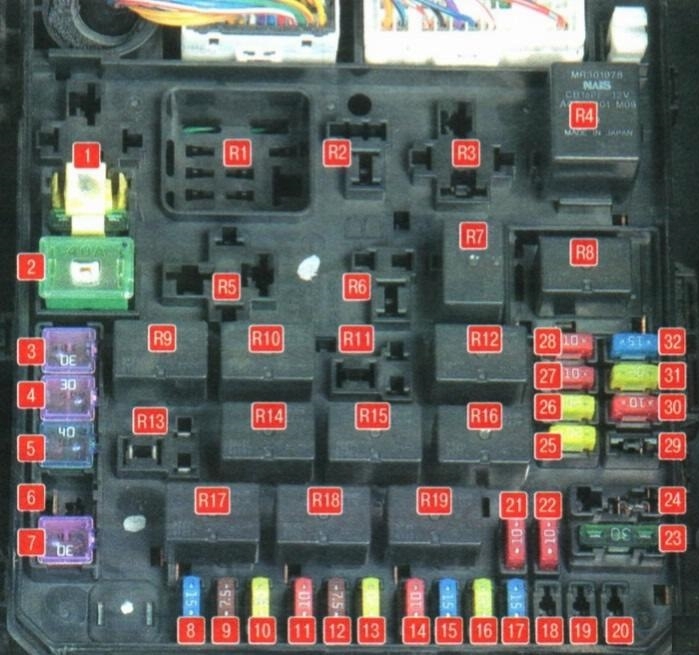

Главный блок
Устанавливается в левой части подкапотного пространства.
Схема
Обозначение предохранителей
| 1 | 30А Устройство ввода — вывода |
| 2 | 40А Электродвигатель вентилятора системы охлаждения |
| 3 | 30А Электродвигатель вентилятора конденсора |
| 4 | 30А АБС |
| 5 | 40А АБС |
| 6 | Резерв |
| 7 | 30А Стартер |
| 8 | 15А Передние противотуманные фары |
| 9 | 7,5 Управление двигателем |
| 10 | 20А АКП |
| 11 | 10А Звуковой сигнал |
| 12 | 7,5А Генератор |
| 13 | 20А Омыватель фар |
| 14 | 10А Кондиционер |
| 15 | 15А Дроссельная заслонка |
| 16 | 20А Звуковой сигнал противоугонной системы |
| 17 | 15А Обогреватель щеток стеклоочистителя |
| 18 | Резерв |
| 19 | 30А Электропривод двери багажника |
| 20 | 10А Система наружного освещения в дневное время |
| 21 | 10А Фара дальнего света (левая) |
| 22 | 10А Фара дальнего света (правая) |
| 23 | 30А Усилитель аудиосистемы |
| 24 | 30А Электро оборудование дизельного двигателя |
| 25 | 20А Левая фара ближнего света (с газоразрядными лампами) |
| 26 | 20А Правая фара ближнего света (с газоразрядными лампами) |
| 27 | 10А Левая фара ближнего света (с галогеновыми лампами) |
| 28 | 10А Правая фара ближнего света (с галогеновыми лампами) |
| 29 | 10А Цепь питания электрооборудования двигателя |
| 30 | 10А Катушка зажигания |
| 31 | 20А Цепь питания электрооборудования двигателя |
| 32 | 15А Топливный насос |
Расшифровка реле
| R1 | Реле свечей накаливания (для дизельных двигателей) |
| R2 | Реле вентилятора радиатора |
| R3 | Реле отопителя |
| R4 | Реле системы управления двигателем |
| R5 | Реле системы курсовой устойчивости |
| R6 | Реле вентилятора радиатора кондиционера |
| R7 | Реле системы управления двигателем |
| R8 | Реле ближнего света фар |
| R9 | Реле системы управления двигателем |
| R10 | Реле обогревателя щеток стеклоочистителя |
| R11 | Реле системы наружного освещения в дневное время |
| R12 | Реле системы управления двигателем |
| R13 | Реле звукового сигнала противоугонной системы |
| R14 | Реле автоматической коробки передач |
| R15 | Реле омывателя фар |
| R16 | Реле дальнего света фар |
| R17 | Реле передних противотуманных фар |
| R18 | Реле звукового сигнала |
| R19 | Реле кондиционера |

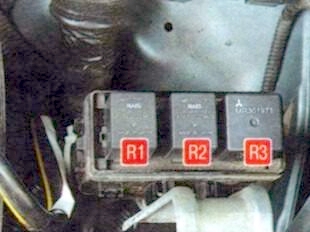

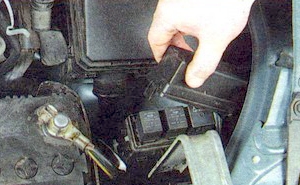

Блок с реле
Находится рядом с основным.
Схема
Описание
- R1 Реле малых оборотов вентилятора системы охлаждения двигателя
- R2 Реле вентилятора кондиционера
- R3 Реле высоких оборотов вентилятора системы охлаждения двигателя
Блок на акб
На плюсовой клемме аккумуляторной батареи находится блок предохранителей высокой мощности в виде плавких вставок.
Схема
Назначение
- 33 — 120А Плавкая перемычка № 37/ Плавкие перемычки №№ 34-36
- 34 — 80А Предохранители №№ 2, 4, 5, 10, 11, 12, 14, 15, 17, 18, 23, 24, 25 и плавкая перемычка № 20 в салоне, и ETACS-ECU
- 35 — 80А Резерв
- 36 — 120А Предохранители №№ 1-23, 30-32 и плавкие перемычки №№ 24-29 в моторном отсеке, реле управления двигателем, реле фары (дальний свет) и реле фары (ближний свет)
- 37 — 80А Плавкие перемычки №№ 1 и 21, предохранители №№ 3, 6, 13, 16, 19, 22 в салоне, реле вентилятора и ETACS-ECU
Остались вопросы — пишите в комментарии.
